Перед началом обустройства водоснабжения на участке необходимо выяснить, какие бывают кольца для колодцев:

1. Сквозные изделия серии КС, имеющие цилиндрическую конфигурацию. Диаметр достигает 2000 мм при толщине стенки до 100 мм, торцевая часть выполнена плоской, но существуют колодезные кольца с замком, повышающим прочность конструкции. При обустройстве глубоких скважин используются усиленные детали, в которых имеется стальная арматура.
2. Изделия серии КЦД, оборудованные донной частью. Применяются при обустройстве канализационных емкостей или септиков, обеспечивая герметичность резервуара с нечистотами.
3. Под обозначением КЦО поставляется опорное кольцо для колодцев, предназначенное для оформления верхней части скважины. Изделие КО отличается увеличенной толщиной стенок, используется при обустройстве нижней части колодца.

Стандартное кольцо железобетонного типа для колодца изготовлено из цементного раствора на базе портландцемента марки 200-500. Внутри находится армирующая сетка из стальных прутьев, предусматриваются крюки для погрузки и установки изделия. Базовые кольца имеют плоскую торцевую кромку, существуют модификации с замком. Также выпускаются ЖБИ для ремонта или восстановления колодцев, существуют опорные и доборные элементы.

Плюсы и минусы ЖБ-колец

Изготовленные из ЖБ кольца для колодца обладают преимуществами:

• повышенные прочность и качество поверхности;
• простая технология производства способствует снижению цены;
• возможно изготовление изделий различного размера;
• конструкция обеспечивает ускоренный монтаж;
• за счет герметичности стыков устраняется проникновение в колодец грунтовых вод;
• железобетонные кольца имеют срок службы до 100 лет;
• высокая прочность материала позволяет обустраивать колодцы в зыбком грунте.

Недостатки изделий:

• увеличенный вес детали требует использования строительной техники при монтаже;
• для перемещения изделия в пределах участка необходим грузовой автомобиль или трактор, вручную передвигать кольцо затруднительно;
• при падении с высоты 500-700 мм возможно разрушение бетонной стенки.

Как выбирать размер

Для обустройства колодца используются бетонные элементы диаметром от 1000 до 1500 мм, при этом нижняя часть скважины плитой не закрывается (для сохранения доступа к водоносным слоям). Если планируется построить резервуар для хранения нечистот, то нижняя часть изготавливается из кольца с интегрированным бетонным дном. Допускается использование донной плиты, на которую устанавливается сквозной бетонный элемент. Остальные элементы (например, плиты перекрытия с отверстием под чугунный или пластмассовый люк) подбираются по диаметру стартового кольца.

Какие лучше и как определить качество

Кольца бетонные для колодцев в заводских условиях изготавливаются по технологии вибрационного литья или уплотнения. При использовании жидкого цемента детали имеют пористую поверхность, но для испарения остатков влаги требуется до 28 суток. По мере высыхания внутри бетона появляются участки напряжения, что вызывает появление трещин. Рекомендуется приобретать элементы, пролежавшие на складе 2-3 месяца, что снижает риск разрушения колец при транспортировке или монтаже.

Изделия, полученные по технологии вибрационного уплотнения, отличаются повышенным качеством поверхности и торцевых кромок. Из-за использования дорогостоящего оборудования и оснастки увеличивается цена продукции. Изделия не разрушаются в процессе кристаллизации бетонного раствора, не требуется выдерживать детали на открытых площадках для испарения влаги.

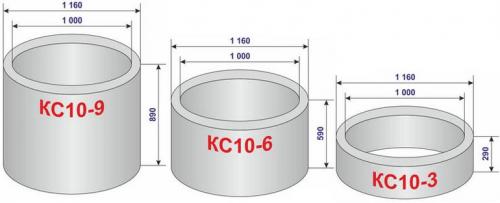

Бетонные кольца для колодца. Все размеры в одной таблице: «Бетонные кольца для колодца»

Железобетонные кольца являются многофункциональным материалом, используемым в самых различных сферах строительства. Их универсальность обусловлена отличными эксплуатационными качествами, устойчивостью к механическим воздействиям, а также широким ассортиментом типоразмеров. К примеру, размеры бетонных колец для колодцев могут варьироваться в диапазоне от 0,7 до 2-х метров. Для увеличения их прочности при отливке используется технология плоского армирования.

Виды бетонных колец для колодца

Производство всех железобетонных строительных конструкций строго регламентировано соответствующими ГОСТами.

Данные нормативы устанавливают и размер бетонных колец для колодца, и любые отклонения от заданных стандартов недопустимы. Они могут различаться по двум основным параметрам: диаметр колец для колодца и его высота. Все прочие эксплуатационно-технические характеристики, такие как прочность, плотность, сопротивляемость механическим нагрузкам, должны быть не ниже определённых ГОСТом показателей.

Сегодня существует несколько основных видов железобетонных колец. Поэтому, прежде чем выбрать тот или иной вариант, следует внимательно ознакомиться с основными типами этих изделий, а также с областью их применения.

Все бетонные кольца подразделяются по области использования:

• Канализационные.
• Коллекторные.
• Водозаборные.
• Защитные, предназначенные для прокладки подземных коммуникаций: электрокабелей, газовых и водопроводных труб.

По своей конструкции и технологическим свойствам ж/б кольца бывают:

• С гладким торцом.
• С замковым торцом. По периметру их торцевой части имеется специальная выемка-замок, упрощающая монтаж и увеличивающая герметичность стыков.
• Предназначенные для создания опорной основы.
• Доборными элементами.

Кодировка жб колец

Но, независимо от своего предназначения и конструктивных особенностей, все они изготавливаются из тяжёлых видов армированного бетона марки прочности от М-200 до М-500. Размеры ж/б колец для колодца могут быть самыми разными, и подбираются в индивидуальном порядке, в зависимости от диаметра колодца. Согласно производственным нормативам, каждое отлитое кольцо должно иметь определённую маркировку, установленную требованиями ГОСТа. Благодаря этим маркировкам можно безошибочно выбрать необходимую модель железобетонного изделия.

Кодировка ж/б колец выглядит следующим образом:

• КЛК — для монтажа городских ливневых коллекторов.
• КВГ — наиболее распространённый вариант колец, предназначаемый для обустройства водных колодцев и кессонов.
• КО — опорное, или фундаментное кольцо. Используется в качестве основы для последующей установки прочих элементов.
• КФК — используемые для устройства дренажных систем, или канализационных сливных коллекторов.

Но главными показателями, исходя из которых, подбираются кольца, служат их размеры. В зависимости от диаметра и высоты, изменяется и масса железобетонного изделия. В представленной ниже таблице даны размеры кольца для колодца: его высота, диаметр, объём, а также масса. Наружный диаметр обозначается как D-большое, а внутренний — как d-малое. Минимальный диаметр таких железобетонных элементов, как видно из таблицы, составляет 70 см, а наибольший — 200 см.

Кольца для септика размеры. Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

Размеры стандартных бетонных колец и их объем

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Кольца ЖБ размеры. Размеры канализационных ЖБ колец

Подключение к центральной канализации в частных домах зачастую невозможно ввиду отсутствия линии на улице или экономической нецелесообразности. В таком случае организуют септик объёмом, рассчитанным на количество пользующихся канализацией людей.

Видов септиков на рынке много. Есть даже активные аэротанки на аэробных бактериях. Но выгребные ямы из железобетонных колец до сих пор пользуются большой популярностью, так как остаются эффективными и доступными.

его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.

Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.

Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.

Типы колец:

• Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
• Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
• Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
• Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
• Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.

Все ЖБИ, в том числе и фасонные, имеют заводскую маркировку по ГОСТ, состоящую из буквенной и цифровой частей.

Буквенная маркировка:

• кольцо стеновое – КС;
• плита перекрытия – ПП;
• плита днища – ПД.

Цифровая маркировка разделена на 2 части и пишется через дефис. Например, 10-8, где 10 – это внутренний диаметр бетонных колец для канализации (в данном случае 100 см), а 8 – это высота (80 см).

У некоторых изделий значения немного округлены.

Более точные данные в таблицах:

В некоторых случаях производитель добавляет в маркировку ещё один символ, обозначающий степень влагопроницаемости железобетонного изделия:

• Н – нормальное;
• П – пониженное;
• О – особо низкое.

Похожую маркировку имеют и плиты крышки и днища – 1ПП 15. 1 – это группа по несущей способности, ПП – плита перекрытия, 15 – внешний диаметр изделия.

Размеры крышек для бетонных колец:

Плиты днища:

Последняя цифра обозначает диаметр именно кольца, к которому крышка подходит. Сама же плита будет на 18-20 см шире.

Более точные размеры прописаны в паспорте изделия или в.

Плиты перекрытия под железобетонные кольца для канализации

Как правильно подобрать кольца и рассчитать их объём

Объём бетонных колец для канализации – это важный параметр изделия, который задаст производительность канализационной системы. Он указывается в таблицах и паспорте изделия, но и рассчитать его несложно, если документов под рукой не оказалось.

Чтобы найти объём цилиндра, необходимо перемножить его высоту с площадью основания, которое является кругом.

Площадь круга считают по формуле: S=πr², где π – это константа, приблизительно равная 3,14; r – радиус окружности. Если внутренний диаметр кольца 1 м, а высота 0,8 м, считаем: S = (0,5²*3,14)*0,8 = 0,628м³.

Считается, что на одного человека и его нужды требуется септик объёмом от 0,75 м³. Это значение условное. Фактическая цифра зависит от многих показателей, в том числе от типа почвы и объёма жидкости, который она может впитать себя за сутки.

Чтобы понимать, как правильно подобрать объём септика, необходимо знать принцип его работы. В любом случае лучше увеличивать рекомендуемый показатель в 1,5-2 раза, чтобы не столкнуться с проблемами при использовании.

Принцип работы однокамерного септика

Решающее значение для производительности септика имеет плотность почвы и её пропускная способность. Лучше всего вода уходит через песчаный и супесчаный грунт.

Если на участке преимущественно суглинок или глина, придётся чаще откачивать септик, так как вода через них практически не проходит. Через несколько лет, когда дно колодца заилится, он будет наполняться за считанные дни.

Железобетонные кольца для канализации в грунте

Принцип работы однокамерного септика предельно прост. Фактически это выгребная яма, внутри которой накапливаются стоки. Жидкая часть отходов впитывается в грунт, благодаря чему снижается скорость наполнения системы.

Перелив не даёт перейти туда жиру, плавающему на поверхности воды, и большинству твёрдых отходов. Если септик трёхкамерный, то по точно такому же принципу в третий колодец попадает только вода.

Бетонные кольца размеры. Связь габаритов и массы

Вопрос, сколько весит бетонное кольцо, важен на этапе проектирования сооружения, когда вес используется при расчете на постоянные и периодические нагрузки. При эксплуатации на конструкцию действуют постоянная вертикальная нагрузка (сила тяжести), которая в идеале уравновешивает давление грунта.

Периодически давление снизу возрастает. Поэтому рассчитывают устойчивость основания к деформации, прочность стен, устойчивость на всплытие. Особенно важно сделать расчет для ж/б днища, на которое действует давление грунта, находящегося под ним, а также гидростатическое давление подземных вод, которое периодически возрастает.

Качественные ж/б кольца при правильном проектировании с легкостью справляются с любыми нагрузками, включая давление пучинистого грунта, которое возрастает в осенне-весенний период. Существуют таблицы с указанием габаритов и веса различных конструкций, с ними можно познакомиться на сайтах производителей ЖБИ; стандартные (сквозные) ж/б детали подразделяются на следующие категории:

• Малые . С внутренним диаметром до 1 м и высотой 0,9-1 м, вес не превышает 600 кг.

Плита перекрытия с отверстием под люк Источник ajaxm.com.ua

• Средние . С диаметром до 1,5 м и пропорциональной высотой, вес достигает 1000 кг.
• Большие . Как и средние, в частном строительстве они практически не используются. Диаметр – от 2 м, масса – от 1,5 т.

Для расчетов, требующих данных о том, сколько весит кольцо для колодца, можно ориентироваться на следующие популярные типы изделий:

• К-7-1 . С помощью этой модели с минимальными размерами удобно наращивать глубину колодца. Вес кольца составляет всего 46 кг, внутренний диаметр – 70 см, высота – 10 см; толщина стенок – 8 см.
• Изделия К-7-5 и К-7-6 весят соответственно 230 и 275 кг. Их можно укладывать ручным способом.
• К-7-10 . Изделия с этими габаритами считают «золотым стандартом». Высота составляет 1 м, вес – 457 кг. Для монтажа колодца нужна спецтехника, но работа будет продвигаться быстро.

Использование колец большого диаметра Источник landshaftdesign.org

Септик из бетонных колец: особенности конструкции, нюансы использования и установки

Коротко о главном

Бетонные кольца повсеместно применяются в строительстве подземных сооружений разного назначения; в частном секторе без них не обойтись, если нужен колодец, септик, инженерная сеть.
