Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы .

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Ручной терморегулятор для радиатора. Термоголовка для радиатора отопления — принцип работы, устройство разных типов, как выбрать и установить

Термостатическая головка для радиаторов отопления относится к управляющей арматуре водяной отопительной системы. Специалисты называют его, как радиаторный клапан или термостатический вентиль. Устройство появилось в России сравнительно недавно, и было сразу занесено в соответствующую нормативную базу, как легитимный элемент водяной системы отопления.

Терморегулятор предназначен для регулировки уровня нагрева одного радиатора отопления или цепи последовательно соединённых батарей. С его помощью можно установить индивидуальный температурный режим в одном из помещений дома или квартиры. Универсальность прибора заключается в том, что он совместим с любыми моделями радиаторов.

Насколько важна и нужна термоголовка

Терморегулирующая головка для радиатора отопления позволяет оптимизировать энергозатраты, что может принести существенную экономию тепловой энергии в течение всего отопительного сезона. Отопительным котлом можно поднять или снизить температуру нагрева во всех радиаторах обогрева одновременно.

Однако, не всегда это нужно так, как в разных помещениях различная потребность в уровне прогрева. Спальная, детская, гостиная, столовая и зал нуждаются в температуре 20⁰– 22⁰, в ванной комнате комфортный уровень нагрева воздуха желателен в районе 24⁰С, а в подсобных помещениях достаточно 16⁰С.

Уровень 12⁰и 7⁰для особых случаев. Установив терморегулирующие головки, хозяева жилья могут сами откорректировать температурный режим в каждой комнате по своему желанию.

Устройство термоголовки

Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.

Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

• на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
• если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
• разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
• шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
• в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
• происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

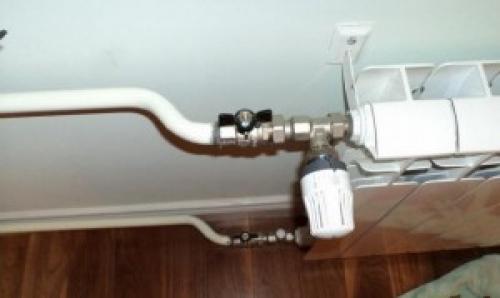

Регулятор батареи отопления, как пользоваться. Регуляторы с запорным механизмом

Решая вопрос о том, как отрегулировать батареи отопления, собственники жилья довольно часто обращают внимание на перекрывные краны. Они отличаются доступной стоимостью, приемлемым сроком службы при условии правильной эксплуатации и при этом имеют элементарную конструкцию. Запорный регулятор батареи отопления устанавливают на радиатор и используют для контроля количества поступающего внутрь контура теплоносителя.

Простая конструкция устройства позволяет с легкостью осуществлять управление подачей теплоносителя из системы отопления.

Существует всего два рабочих положения запорных кранов. Первое положение предусматривает свободное поступление теплоносителя из системы, а второе положение полностью перекрывает поступление воды, вследствие чего циркуляция прекращается, радиатор остывает и перестает участвовать в процессе обогрева дома.

Некоторые домовладельцы, используя ручной регулятор температуры отопления на мкд, пробуют оставлять рычаг перекрывного крана в промежуточном состоянии для того, чтобы принудительно уменьшить циркуляцию теплоносителя, однако эксперты против проведения подобных экспериментов. Неправильная эксплуатация запорного крана быстро приведет к тому, что устройство выйдет из строя, а сама система отопления будет нуждаться в сложном и трудоемком ремонте.

С использованием запорных кранов регулировка батарей отопления в квартире может осуществляться на довольно примитивном уровне, поскольку требует непрерывного мониторинга со стороны владельцев и предусматривает ручное управление положениями рычага. Поэтому в настоящий момент запорные краны используются довольно редко, а собственники жилья обращают внимание на более совершенные модели регуляторов.

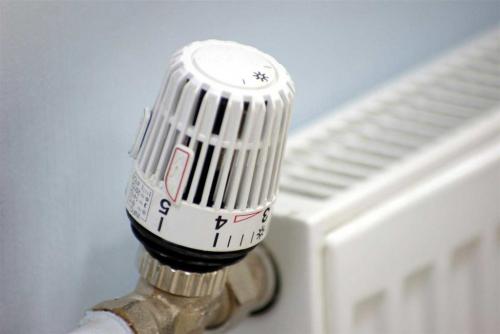

Регулятор батареи отопления установка. Нужен ли терморегулятор в системе отопления

Терморегулятор в системе отопления

Применение регулирования температурного режима вызвано необходимостью обеспечения комфортных условий в помещениях по индивидуальным запросам. Регулировка температуры прямо влияет на расход топлива при автономном отоплении. При отсутствии регулировки и мониторинга в помещении будет жарко, возникнет необходимость постоянного проветривания. Высокая температура способствует повышению влажности и возникновению грибковых заболеваний.

Существует несколько ступеней управления температурой:

1. Управление на котле (в автономном варианте отопления);
2. Управление на распределительном коллекторе или отдельных ветках системы отопления;
3. Регулировка на приборах отопления.

Первый вид носит качественный характер – на источнике тепла задается общий уровень температуры для всех потребителей. Осуществляется этот процесс вручную на панели котлоагрегата или установкой системы погодозависимой автоматики для управления работой котла в автоматическом режиме в зависимости от условий внешней среды. Неудобство этого способа заключается в общем режиме температуры для всех помещений. Даже нормативная документация говорит о различии значений температурного фона для помещений различного назначения.

Управление на распределительных коллекторах, ветках отопления является количественным регулированием – при этом происходит изменение величины массового расхода теплоносителя. Регулировка по ветке также носит общий характер. Регулирование на коллекторе эффективно в случае компоновки системы отопления по коллекторно-лучевой схеме.

Последняя ступень управления – регулировка на приборах отопления. Она является самой эффективной и точной. На каждом приборе можно установить индивидуальный режим для каждого помещения.

Эти методы основаны на ручной регулировке работой оборудования и могут занимать много времени, иметь общий характер. Управляющими механизмами в этих случаях служат блоки управления котлом, ручная запорно-регулирующая арматура (регулирующие вентили, шаровые краны, специальные узлы подключения радиаторов и конвекторов).

Установка терморегулятора на батарею позволяет автоматизировать управление температурным режимом работы прибора. Применение термостатов возможно на приборах отопления и распределительных коллекторах заводского производства.
