Введение

Точечные светильники — это один из самых популярных вариантов освещения в современных интерьерах. Они компактны, эстетичны и позволяют создавать множество вариантов освещения. Однако, чтобы добиться максимальной эффективности и безопасности, важно правильно подключить их. В этой статье мы рассмотрим основные схемы подключения точечных светильников на 12 В и 220 В, а также поделимся практическими рекомендациями.

Основные схемы подключения точечных светильников

Существует два основных типа схем подключения точечных светильников: параллельная и последовательная. Каждая из них имеет свои особенности и применяется в зависимости от конкретных условий.

Параллельная схема подключения

Параллельная схема — это наиболее распространённый способ подключения точечных светильников. В этой схеме каждый светильник подключается к источнику питания отдельно, что обеспечивает независимость работы каждого устройства. Если один из светильников выходит из строя, остальные продолжают работать.

Преимущества параллельной схемы:

• Независимость работы светильников;
• Легкость добавления новых светильников;
• Простота ремонта и обслуживания.

Последовательная схема подключения

Последовательная схема подключения предполагает соединение светильников друг за другом в цепи. Такая схема используется реже, так как имеет ряд недостатков.

Недостатки последовательной схемы:

• Если один светильник выходит из строя, перестают работать все остальные;
• Сложность в добавлении новых светильников;
• Большой риск перегрева цепи.

Особенности подключения точечных светильников на 12 В и 220 В

Точечные светильники могут работать как на напряжение 12 В, так и на 220 В. Каждый вариант имеет свои преимущества и недостатки, которые важно учитывать при выборе.

Подключение на 12 В

Подключение на 12 В считается более безопасным, особенно если светильники устанавливаются в помещениях с повышенной влажностью. Однако, для работы таких светильников требуется понижающий трансформатор или драйвер.

Преимущества подключения на 12 В:

• Большая безопасность;
• Возможность использования в влажных помещениях;
• Меньший риск поражения электрическим током.

Подключение на 220 В

Подключение на 220 В более простое и не требует использования дополнительных устройств, таких как трансформаторы. Однако, оно менее безопасно и требует особого внимания при монтаже.

Преимущества подключения на 220 В:

• Простота подключения;
• Отсутствие необходимости в дополнительных устройствах;
• Низкая стоимость монтажа.

Сравнительная характеристика напряжений 12 В и 220 В

Параметр	12 В	220 В
Безопасность	Более безопасно	Менее безопасно
Простота подключения	Сложнее (требуется трансформатор)	Просто
Стоимость	Более высокая	Низкая
Применение	Для влажных помещений, наружного освещения	Для сухих помещений

Практические рекомендации по подключению точечных светильников

Для того чтобы подключение точечных светильников было безопасным и надежным, важно придерживаться следующих рекомендаций:

• Используйте качественные материалы и комплектующие;
• Тщательно проверяйте схему подключения перед включением;
• При работе с напряжением 220 В обязательно используйте защитные устройства;
• При подключении на 12 В не забывайте устанавливать драйвер или трансформатор;
• Регулярно осматривайте провода и соединения на наличие повреждений.

Как проверить готовую схему подключения?

Перед включением светильников важно проверить готовую схему подключения. Для этого можно воспользоваться мультиметром и проверить:

• Напряжение на входе и выходе;
• Сопротивление цепи;
• Отсутствие короткого замыкания.

Связанные вопросы и ответы:

Какие основные различия между подключением точечных светильников на 12 В и 220 В

Подключать точечные светильники 220v нужно точно так же, как и обычные светильники: цепь состоит из постоянного источника питания, выключателя и самого светильника.

Когда нужен трансформатор? Если планируется использовать не точечные светильники 220в, а приборы с лампочками на 12 вольт, в стандартную схему нужно добавить еще трансформаторы для точечных светильников, понижающие стандартные сетевые 220 вольт до необходимых 12. Подключается трансформатор понижающий для точечных светильников непосредственно перед светильниками.

Особенности выбора трансформатора

Выбирая блок питания для точечных светильников, следует учитывать, что его мощность обязательно на 10-15% должна превышать суммарную потребляемую мощность светильников, запитанных от данного трансформатора. Также нужно помнить, что трансформатор нужно сделать обслуживаемым (заменяемым), чтобы в случае его поломки, аппарат можно было бы легко достать через отверстие в потолке, только демонтировав светильник.

По этой причине многие предпочитают покупать все же точечные светильники на 220 вольт, хотя у них есть существенный недостаток – такие точечные светильники греются, из-за чего отличаются повышенной пожароопасностью, и не подходят для установки в некоторые типы потолков.

Гораздо разумнее устанавливать точечные светильники 12 вольт и просто при выборе трансформатора кроме мощности учитывать и габариты устройства. Если не получается подобрать компактный трансформатор требуемой мощности, можно установить несколько менее мощных устройств, от чего общая надежность осветительной системы только повысится. Для этого светильники делятся на несколько групп, каждая из которых запитывается то отдельного трансформатора.

Виды трансформаторов

Наиболее распространены индукционные и электронные трансформаторы. Первые весят полтора-два килограмма и считаются вполне надежными, а также относительно недорогими. Вторые гораздо легче и меньше, но зато намного чаще ломаются, да и стоят дороже. Кроме того, для электронных трансформаторов нужно учитывать длину кабелей, связывающих их с лампочками, поскольку на расстоянии от двух метров начинаются потери мощности из-за сопротивления провода.

Какой трансформатор лучше выбрать для подключения точечных светильников на 12 В

Эта схема включения предполагает последовательное включение точечных светильников (в виде гирлянды). Кроме достоинства схемы, которое связано с минимальным количеством проводников, этот вариант подключения имеет существенный недостаток. Дело в том, что последовательно соединенные светильники будут светиться не в полную силу и, чем больше будет включено светильников, тем слабее у них будет яркость свечения.

Схема последовательного включения точечных светильников

Схема отличается простотой, поскольку фаза подключается последовательно ко всем светильникам, а к последнему из них подается нулевой потенциал (нейтраль). На практике подобная схема подключения используется крайне редко.

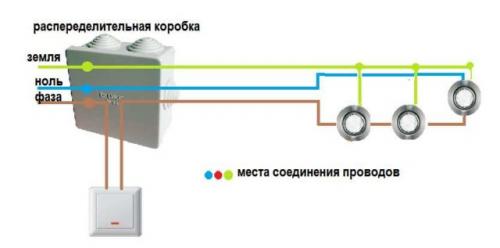

Разводка электропроводки при последовательном подключении спотов

На рисунке ниже представлена подобная схема, где отмечена распределительная коробка и выключатель.

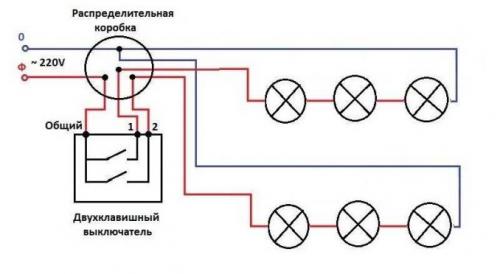

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Очень важно, чтобы фазный провод подключался к светильникам через выключатель, а нулевой провод – к последнему по схеме светильнику. Это очень важно из условий безопасности.

В случае применения 3-жильных проводов, когда используется защитный (заземляющий) проводник, то этот проводник подключается к корпусу светильника, если это предусмотрено конструкцией светильника.

Реализация такого варианта подключения наиболее приемлема с обычным проводом без двойной изоляции, поскольку один проводник требует нескольких разрывов, при этом второй проводник не требует никаких разрывов. Как было сказано выше, такой вариант подключения на практике практически не используется.

Как правильно подключить точечные светильники к сети 220 В через выключатель

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.

Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

• отключите свет в комнате либо обесточьте квартиру;
• достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
• достаньте из патрона светодиодную лампу и замените её новой;
• установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка.

Можно ли подключать несколько точечных светильников на 12 В параллельно

С появление галогенных и светодиодных ламп, работающих от напряжения 12В, у многих людей появился вопрос, лампы с каким напряжением лучше выбрать для квартиры или дома. Поскольку в настоящее время светодиодные лампы 12в и 220в являются самыми современными источниками освещения, в данной статье мы разберем плюсы и минусы использования разного напряжения на примере светодиодов.

Led лампы 12v – преимущества и недостатки

Использование 12-вольтной лампы обладает очень низким напряжением, что обеспечивает безопасность для здоровья человека. Размещение таких ламп приветствуется в помещениях с высокой степенью опасности по нормам ПУЭ, например в комнатах с котельным оборудованием. Также в настоящее время существуют светодиодные лампы 24 вольта, которые часто применяются для освещения кабины грузового транспорта или спецтехники.

Светодиодные лампы с низким напряжением часто размещаются в местах с повышенной влажностью, таких как кухня, ванная комната, для подсветки входа на улице или дорожек в саду. Также лампы с низким напряжением можно размещать в подвальных помещениях, где присутствует постоянная сырость.

Еще одним плюсом использования ламп на 12 Вольт является экономия в процессе монтажа – низкое напряжение не требует дополнительных защитных мер для проводки, таких как гофротруба или кабель – канал.

Светодиодные лампы 12 вольт g4 стали популярны посредством распространения точечных светильников, которые используются, как для освещения витрин и выставочных стендов, так и для домашних условий. Компактная лампа светодиодная g4 12v часто используется для монтажа точечного освещения, обеспечивает яркость и безопасность.

Однако использование ламп на 12 Вольт имеет и недостатки, которые заключаются в:

• необходимости монтажа трансформатора. Поскольку большинство электросетей в жилых помещениях рассчитаны на 220В, монтаж ламп включает в себя установку трансформатора. При этом усложняется цепь и снижается её надежность – трансформатор может выйти из строя, что обеспечит сбой освещения.
• большем потреблении тока. При низком напряжении потребляется больше тока, поэтому при монтаже необходимо сделать длину проводников до источников освещения одинаковыми. В противном случае дальние светильники будут менее яркими.

Светодиодные лампы на 220 вольт – плюсы и минусы

Светодиодные лампы, рассчитанные на 220V, обладают всеми преимуществами современного источника освещения и обеспечивают легкий монтаж. Например, популярные светодиодные лампы GU5.3 220v, включает в состав три одноваттных светодиода и встроенный преобразователь напряжения, который исключает установку трансформатора.

Светодиодные лампы MR16 220v часто используются для точечного освещения, потребляют небольшое количество энергии и обеспечивают долгий срок службы, а отсутствие необходимости тратить дополнительные средства на трансформатор обеспечивают большой спрос на эти источники освещения.

Лампа G4 светодиодная 220v также имеет и отрицательные качества:

• риск поломки электроники. Преобразователь, расположенный в лампе, подвергается нагреву от радиатора светодиодов, что может негативно повлиять на его работу;
• меньшая безопасность. Стандартное напряжение в 220V в случае аварии представляет опасность для здоровья человека, чем варианты на 12В.

Как избежать перегрева при подключении точечных светильников на 12 В

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.



   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

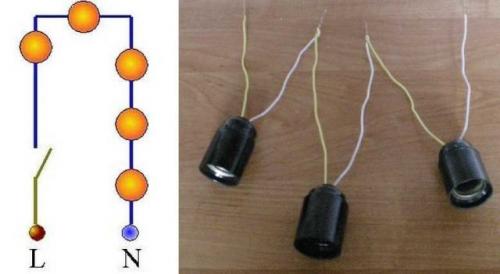

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Какие материалы и инструменты необходимы для подключения точечных светильников

Большинство светодиодов имеют прямое падение напряжения при допустимом токе 1,8 – 3,6 В. Следовательно, для подключения к источнику 12 В нам необходимо понизить напряжение на светодиоде, в противном случае он сгорит. Это выполняется при помощи токоограничивающего резистора . При правильно подобранном сопротивлении которого светодиод будет работать исправно. Чтобы узнать где катод, а где анод светодиода прочтите эту статью .

Допустим, что у нас имеется белый светодиод, параметры которого следующие:

Расчет резистора проводится согласно следующей формуле:

где Uп – это напряжение питания, Uсв – прямое падение напряжения на светодиоде, а  I – ток светодиода, 0,75 – коэффициент надежности светодиода.

Если неизвестен ток светодиода, но известна его мощность, формула приобретает вид:

В нашем случае, ток светодиода известен.

Исходя из наших расчетов, нам необходим ближайший по номиналу резистор на 620 Ом. В случае если рассчитанное сопротивление выйдет таким, что резистор подобрать будет сложно, то есть смысл использовать несколько параллельно соединенных резисторов.

Чтобы резистор не сгорел, необходимо правильно подобрать его по мощности. Для этого сделаем расчет мощности выделяемой на резисторе.

Рассчитываем сопротивление светодиода:

Затем рассчитываем общий ток в цепи с учетом добавленного сопротивления резистора:

Подставляем получившееся значение в формулу мощности постоянного тока:

Делаем вывод, что нам нужен резистор, рассчитанный как минимум на 0,25 Вт мощности. Если у вас не имеется такого резистора под рукой, можно выйти из ситуации при помощи двух подключенных параллельно резистора по 0,125 Вт каждый или просто поставив увеличить номинал резистора на 15-20%(в данном случае это возможно, но при этом яркость светодиода снизится).

В чем преимущества использования 12 В для точечных светильников

Теперь перейдем к пошаговой инструкции, которая позволит вам соединить светильник с проводкой.

1. **Отключение электроэнергии.** Перед началом работы убедитесь, что выключили электричество в том месте, где будете работать. При этом полезно проверить наличие напряжения в проводах с помощью тестера.

2. **Подготовка проводки.** В зависимости от типа соединения вам понадобится либо два, либо три провода: фаза, ноль и заземление. Если светильник имеет только два провода, заземление может не понадобиться.

3. **Подготовка светильника.** Внимательно ознакомьтесь с инструкцией к вашему светильнику. Подготовьте провода свете рисуемой схеме. Обычно провода располагаются по цветам: черный или коричневый – фаза, синий – ноль, зеленый или желтый – заземление.

4. **Подключение проводов.** Выполните соединения по следующему принципу:
— При соединении двухфазной системы подсоедините фазный провод к светильнику (коричневый).
— Нулевой провод соедините с нулевым (синий).
— При наличии заземляющего провода подключите его к соответствующему заземлению.

5. **Закрепление соединений.** Убедитесь, что места соединений надежно заизолированы, используйте изоленту или специальные клеммы.

6. **Закрепление светильника.** Установите светильник на место, для чего могут понадобиться дополнительные крепления. Проверьте, что он устойчив.

7. **Проверка работоспособности.** Включите электричество и проверьте работу светильника. Если всё сделано правильно, светильник должен работать без сбоев.
