Всё большую популярность набирают монолитно-каркасные здания, суть которых состоит в формировании одной непрерывной плиты по всей поверхности этажа. Главные недостатки монолитной конструкции – дороговизна, необходимость создания предварительного каркаса и безостановочный процесс заливки бетона. Именно поэтому готовые железобетонные изделия не теряют актуальности и активно используются, особенно в частной застройке.

Помимо этого, более низкие цены бетонных плит перекрытия и размеры изделий, которых представлено большое количество в торговых точках, позволяют выбрать подходящий вариант для каждой конкретной стройки в зависимости от выделенного бюджета и архитектурной задумки. Плиты легко монтируются и способствуют ускорению процесса возведения зданий, а для их укладки не требуется проведения дополнительных монтажных работ. Другим значимым преимуществом считается отсутствие усадки у железобетонных плит перекрытия.

Сплошные плиты отличаются высоким уровнем прочности, большой массой и низкими звуко- и теплоизоляционными свойствами.

Такие конструкции характеризуются повышенными показателями жёсткости, они устойчивы к влаге и перепадам температур, имеют высокие тепло- и звукоизоляционные свойства. При строительстве жилых зданий используются и газонепроницаемые структуры. В большинстве случаев допустимая нагрузка на плиты перекрытия составляет 800 кг/м², а максимальное давление, на которое рассчитаны изделия, начинается от 8 кПа. Так как дома, построенные с использованием плит перекрытия, строятся давно, то можно отметить и продолжительный срок эксплуатации. В предложенном списке рассмотрены основные виды и размеры плит перекрытий по ГОСТу:

1. Многопустотные. Имеют ширину от 1 до 3,6 м, длину от 1,7 до 9 м. Толщина, в зависимости от модели, изменяется от 16 до 30 см. Отличаются присутствием полых сквозных отверстий.
2. Сборные ребристые. По нормам ГОСТа размеры ребристых плиты перекрытия представлены такими параметрами, как высота – до 40 см, ширина – до 3 м, длина варьируется от 6 до 18 м.
3. Сплошные доборные конструкции. Длина – от 1,8 до 5 м, высота – 12-16 см.

Обратите внимание! Все характеристики и размеры ЖБИ (плит перекрытия) регулируются нормами ГОСТ 21924.2-84. В зависимости от типа изделия дополнительно могут оборудоваться выпусками арматуры, а также местными вырезами и отверстиями.

Размеры железобетонной плиты перекрытия ребристого типа диктуются длиной и шириной комнаты.

При выборе ЖБИ конструкций для строительства, помимо основных параметров, важно учитывать и вес изделий, который будет влиять на вид используемой грузоподъёмной техники. Зачастую на строительных площадках находятся краны, рассчитанные на подъём конструкций весом до 5 тонн. К примеру, бетонная плита объёмом 2 м³ и больше может весить от трёх до 4,5 тонн, чего может быть слишком много для обычного крана.

Виды плит для кухни. Электрические варочные панели

Классическая электрическая плита теперь выглядит не так, как мы помним с детства: выпуклые «блины» встречаются редко, да и сама плита стала удобнее в использовании.

Как работает плита. Под каждой конфоркой тут расположен один или несколько нагревательных элементов — когда плиту включают, на нужный элемент начинает поступать электричество, и конфорка нагревается.

Посуда нагревается вместе с содержимым — обычно медленно, в мощных плитах побыстрее, но все равно вода закипает как минимум за 5—6 минут. После выключения конфорка остывает медленно.

Типы нагревательных элементов. В электрических плитах используют один из трех вариантов:

1. Ленточные, или  — такие встречаются чаще всего. Они оптимальны по скорости нагрева и остывания, а также потребления энергии. Иногда в характеристиках варочных панелей вообще не указывают тип нагрева, но имеют в виду
2. Спиральные, или рапидные — самый дешевый и простой вариант нагрева.
3. Галогеновые — вместо нагревательных спиралей в панель встроены трубки, заполненные газообразным галогеном. Это довольно редкий вариант в наше время, потому что быстрее других выходит из строя.

Какие конфорки бывают. На электрической плите чаще всего встречаются круглые конфорки разного размера. На стандартной панели шириной см и глубиной см обычно размещают четыре круглые конфорки, реже пять. На панели с меньшей шириной — две.

Бывают и другие варианты. Например, вместо двух маленьких может быть одна большая конфорка нагревательными контурами: поменьше и побольше. На нее можно ставить посуду разного диаметра, и тогда плита нагревает только тот контур, на котором стоит посуда. Может быть овальная или прямоугольная зона нагрева — на такую удобно ставить утятницу.

Знакомая с детства компоновка с четырьмя «кругляшами», только стеклокерамической поверхности в советское время не было. Источник:

На этой варочной панели есть конфорка с тремя контурами и овальная для нестандартной посуды. Источник: «Яндекс-маркет»

Расход электроэнергии зависит от мощности плиты, размера конфорки и режима нагрева. У маленьких плит на две конфорки она составляет 2—3 кВт⋅ч, у стандартных — 3—5 кВт⋅ч, у больших и мощных панелей максимальный расход электроэнергии может достигать 8 кВт⋅ч. Маленькая конфорка при слабом нагреве потребляет около 0,5 кВт⋅ч.

Как подключить плиту. Для подключения электрической варочной панели на кухне должна быть установлена силовая розетка. В обычную розетку большинство плит включать нельзя: не хватит мощности, а сама панель может испортиться.

Как правило, электрические варочные панели комплектуются силовым кабелем с вилкой, но если вилки нет, ее придется купить и подсоединить к кабелю — это должен делать электрик. Силовые розетки обычно довольно громоздкие, поэтому многие подключают варочную панель напрямую к силовому кабелю. Эту задачу тоже должен выполнять специалист с допуском к электрическим работам.

Для электроплиты желательно установить в щитке отдельный автомат на 32 А, чтобы можно было быстро ее обесточить — например, на время отъезда или при возникновении проблем с проводкой.

Плюсы электрической плиты. Панель проста и привычна в использовании, к ней подходит любая металлическая посуда. У современных панелей может быть более 10 режимов нагрева, что позволяет правильно выбрать скорость приготовления блюда. Кроме того, у панели часто бывают дополнительные функции вроде готовых программ и таймера.

Минусы электрической плиты. Электрическая варочная панель медленно остывает: дети и домашние животные могут обжечься, а содержимое посуды, оставленной на горячей конфорке — выкипеть или пригореть. Если жидкость выкипела, посуду нужно срочно снимать с конфорки.

 — почти все участники рынка бытовой техники. Самые известные — «Бош», «Электролюкс», «Хотпоинт-Аристон», «Миле», «Нефф», «Самсунг».

Укладка плит перекрытия. Подготовительные работы перед укладкой плит

К укладке железобетонных плит в качестве перекрытия главное требование – это ровная поверхность в местах их опирания на стены. Горизонт должен быть около идеального, перепад высот в 4-5 см уже в не допуске. Если горизонт не достигнут, выравниваем его с помощью цементного раствора.

Второе немаловажное требование заключается в необходимости обеспечить прочность зоны опирания плит перекрытия.. Если стены возведены из кирпича или бетонных блоков, то никаких дополнительных действий предпринимать не нужно. Если стены возведены из пеноблоков или газобетона, то перед монтажом плит необходимо залить армопояс. Дело в том, что ни газобетон, ни пенобетон не обладают необходимой прочностью, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Поэтому необходимо сделать армопояс следующим образом: по всему периметру нашего строения устанавливаем опалубку, в нее укладываем арматурный каркас арматурный каркас из прута диаметром 8-12 мм.

Третьим требованием будет установка телескопических опор, как было описано в материале о монтаже монолитной плиты перекрытия (переходите по ссылке : МЫ ПОЙДЕМ СВОИМ ПУТЕМ! Монолитное перекрытие. Пошаговая инструкция ). Устанавливаются они с шагом 1,5 м. Они необходимы для того, чтобы взять на себя вес плиты, если вдруг она сойдет со своего места. После монтажа стойки убираем.После того как армопояс набрал достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Если при монтаже монолитного перекрытия мы справлялись без подъемного крана, то здесь он нам просто необходим и является «гвоздем программы». Необходимая грузоподъемность крана чаще всего 3-7 т., но все зависит от размеров и веса плиты.

Начинать укладку плит перекрытия всегда нужно с лестничного пролета. И не забываем после укладки плит проверить их расположение по монтажной карте.

Плиты уложены хорошо, в том случае, если отвечают следующим допускам:

· разница между нижними поверхностями плит не превышает 2 мм.;

· перепад высот между верхними поверхностями плит не превышает 4 мм.;

· перепад высот в пределах участка не должен превышать 10 мм.

Размеры плит перекрытия. Плиты перекрытия: размеры, маркировка и их расшифровка, типы железобетонных плит

Без плит перекрытия не обходится ни один крупный строительный объект. Плиты представляют собой удобный и надежный материал, с которым строительство занимает минимум времени. Богатый ассортимент дают возможность легко выбрать плиты перекрытия, размеры и маркировка которых идеально подходят для конкретного случая. На стадии проектирования необходимо знать, какими бывают железобетонные плиты перекрытия, чтобы подобрать те, которые позволят быстро и качественно завершить строительство.

Главные преимущества плит перекрытия

Сначала стоит коротко рассказать о достоинствах, которые делают плиты настолько востребованными.

При изготовлении производитель придерживается требований, которые указаны в ГОСТ 9561-91 “Многопустотные железобетонные плиты перекрытий для зданий”. Это обеспечивает строительному материалу ряд важных достоинств:

• Низкая стоимость по сравнению с другими строительными материалами, которые используются в аналогичных ситуациях.
• Скорость монтажа . Нет необходимости ожидать, пока затвердеет раствор или бетон, используемый при устройстве перекрытий.
• Шумоизоляция – круглые пустоты снижают коэффициент проводимости звука.
• Надежность – армирование позволяет плитам противостоять любым типам нагрузок: на сжатие, изгиб, растяжение.
• Богатый выбор изделий , различающихся по размерам, крепости и прочим характеристикам.

Поэтому сегодня почти ни один крупный строительный объект не обходится без использования плит перекрытия.

Габариты плит

Сегодня изготавливаются плиты разных габаритов. Благодаря тому, что размеры бетонных плит перекрытия сильно различаются, специалисты могут легко подобрать те, которые подойдут для возведения конкретного здания.

Например, длина плит варьируется в пределах 2400-12000 мм. Ширина может составлять 1000-7200 мм. Для большей информативности стоит разместить таблицу с подробным описанием габаритов плит перекрытия:

Как видите, плиты могут сильно различаться по размеру. Это позволяет специалистам легко подбирать наиболее подходящие материалы для выполнения конкретных работ.

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

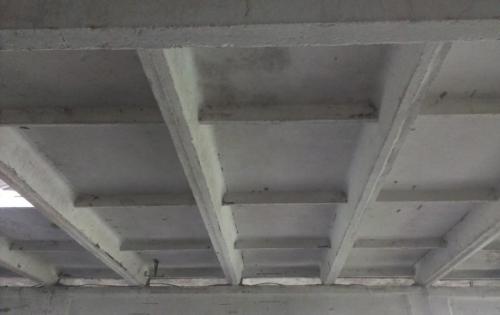

Ребристые плиты перекрытия. Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.

Основные требования к качеству плит:

• Точное соответствие размеров установленным в ГОСТе величинам
• Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
• Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.
