Сварочные работы электросваркой. Как подключать электрод

26.10.2021 в 17:45

Сварочные работы электросваркой. Как подключать электрод

Сварочные работы для начинающих проще будет проводить, если взять универсальный электрод диаметром 3 мм (3,2 мм, если точно). Они стоят дороже, но работать с ними легче. После того как вы научитесь варить металл, можно будет попробовать использовать более дешевые, но начинать лучше с этих.

Электрод вставляется в держатель, закрепленный на одном из сварочных кабелей. Есть два типа фиксаторов — пружинный и винтовой. Если держатель электрода пружинный, нажимаете на клавишу на ручке и в появившееся гнездо вставляете электрод. При винтовом зажиме ручка вращается. Раскручиваете ее, вставляете электрод и зажимаете. В любом случае он не должен шататься. Установив электрод можно подключать кабели.

На сварочном аппарате постоянного тока есть два выхода: положительный и отрицательный. Также есть два сварочных кабеля:

  • один заканчивается металлическим зажимом-фиксатором — подсоединяется к детали;
  • другой — держателем для электрода.

Какую полярность подключать для сварки зависит от типа работы. Если говорить об инверторах, то чаще плюс подключают на деталь, а минус подают на электрод. Такой вариант включения называют прямой полярностью. Но есть перечень работ, при которых подают обратную полярность: минус — на деталь, плюс — на электрод (например, для сварки нержавейки).

Сварочные работы электросваркой. Как подключать электрод

Прямая и обратная полярность подключения на сварочном инверторе

Прямая полярность обеспечивает лучший прогрев металла, что и необходимо для большей части соединений. Это объясняется тем, что электроны движутся от отрицательно заряженного полюса  — при прямой полярности это электрод — к положительному — детали. При этом они дополнительно  передают металлу свою энергию, повышая его температуру.

Прайс на сварочные работы электросваркой. Сварочные работы от. Расценки и прайс-листы

Родительские рубрики

Дочерние рубрики

Врезка калитки в гаражные ворота Врезка калитки в гаражные ворота от 4000 руб./шт.2
Входные козырьки и навесы Входные козырьки и навесы от 5000 руб./кв.м2
Выезд газорезчика с оборудованием и обеспечением на объект Выезд газорезчика с оборудованием и обеспечением на объект от 3000 руб./шт.1
ВЫСТАВЛЕНИЕ ОБРЕШЕТКИ ПОД САЙДИНГ ВЫСТАВЛЕНИЕ ОБРЕШЕТКИ ПОД САЙДИНГ от 300 руб./кв.м2
ИЗГОТОВЛЕНИЕ ДЕРЕВЯННОЙ ЛЕСТНИЦЫ: СТУПЕНЬ ПОВОРОТНАЯ ИЗГОТОВЛЕНИЕ ДЕРЕВЯННОЙ ЛЕСТНИЦЫ: СТУПЕНЬ ПОВОРОТНАЯ от 1150 руб./шт.3
Изготовление и монтаж тяжелых металлоконструкций Изготовление и монтаж тяжелых металлоконструкций от 15000 руб./тонна1
Изготовление котла отопления для дома, коттеджа Изготовление котла отопления для дома, коттеджа от 40000 руб./шт.1
Изготовление печи буржуйка по размерам Изготовление печи буржуйка по размерам от 10000 руб./шт.1
Изготовление решеток на окна Изготовление решеток на окна от 1000 руб./кв.м2
Кровля из профнастила или оцинковки Кровля из профнастила или оцинковки от 220 руб./кв.м1
Мелкий ремонт металлоконструкций Мелкий ремонт металлоконструкций от 3000 руб./шт.1
Мелкосрочный ремонт металлоконструкции Мелкосрочный ремонт металлоконструкции от 1000 руб./шт.1
Металлоконструкции и изделия по чертежам (проекту) заказчика Металлоконструкции и изделия по чертежам (проекту) заказчика от 30000 руб./тонна1
Монтаж готовой металлоконструкции Монтаж готовой металлоконструкции от 10000 руб./тонна1
Монтаж сэндвич-панелей: Крыша Монтаж сэндвич-панелей: Крыша от 250 руб./кв.м1
Монтаж сэндвич-панелей: Стена Монтаж сэндвич-панелей: Стена от 220 руб./кв.м1
Навесы и перекрытия Навесы и перекрытия от 2500 руб./кв.м1
Ограждения (заборы) Ограждения (заборы) 1150 - 1700 руб./куб.м.2
Перила (балюстрады) Перила (балюстрады) от 3000 руб./мп.1
Подрез ворот Подрез ворот 5
Сварка и замена петель и шарниров на воротах и дверях Сварка и замена петель и шарниров на воротах и дверях от 1500 руб./шт.2
Сварка и монтаж забора из кованных элементов Сварка и монтаж забора из кованных элементов 1
Сварка листового металла Толщина детали 1-3мм Сварка листового металла Толщина детали 1-3мм от 15 руб./пог.см.1
Сварка листового металла Толщина детали 11-14мм Сварка листового металла Толщина детали 11-14мм от 35 руб./пог.см.1
Сварка листового металла Толщина детали 15-20мм Сварка листового металла Толщина детали 15-20мм от 50 руб./пог.см.1
Сварка листового металла Толщина детали 4-6мм Сварка листового металла Толщина детали 4-6мм от 20 руб./пог.см.1
Сварка листового металла Толщина детали 7-10мм Сварка листового металла Толщина детали 7-10мм от 25 руб./пог.см.1
Сварка петлей (шарниров) ворот-дверей или их замена Сварка петлей (шарниров) ворот-дверей или их замена от 1500 руб./шт.1
Сварка труб (диаметр 325) Сварка труб (диаметр 325) от 150 руб./мп.3
Сварка труб с операцией Сварка труб с операцией от 30 руб./шт.6
Сварка/монтаж трубопроводов 159 мм (2 прохода) Сварка/монтаж трубопроводов 159 мм (2 прохода) от 500 руб./мп.1
Сварка/монтаж трубопроводов 219 мм (3 прохода) Сварка/монтаж трубопроводов 219 мм (3 прохода) от 800 руб./мп.1
Сварка/монтаж трубопроводов 273 мм (3 прохода) Сварка/монтаж трубопроводов 273 мм (3 прохода) от 900 руб./мп.1
Сварка/монтаж трубопроводов 102 мм Сварка/монтаж трубопроводов 102 мм от 370 руб./мп.1
Сварка/монтаж трубопроводов 108 мм (2 прохода) Сварка/монтаж трубопроводов 108 мм (2 прохода) от 400 руб./мп.1
Сварка/монтаж трубопроводов 133 мм (2 прохода) Сварка/монтаж трубопроводов 133 мм (2 прохода) от 450 руб./мп.1
Сварка/монтаж трубопроводов 21,3 мм Сварка/монтаж трубопроводов 21,3 мм от 250 руб./мп.1
Сварка/монтаж трубопроводов 26,9 мм Сварка/монтаж трубопроводов 26,9 мм от 250 руб./мп.

Сварочные работы. Виды электросварки

Все виды электросварки заключаются в возбуждении электрической дуги между двумя концами разной полярности. При этом выделяется температура до 5000 градусов, которая плавит основной металл и присадочный, образуя сварное соединение.

Электросварку можно выполнять сварочным трансформатором. У него простейшая конструкция из первичной и вторичной обмотки, за счет которых напряжение понижается до безопасных значений, а сила тока возрастает. Трансформаторы варят переменным током, сильно гудят, дуга трещит и плюется. Шов может получиться неравномерным по ширине, высоте, глубине провара. При работе трансформатором нередко просаживается напряжение во всей сети, чем можно вызвать негодование соседей.

Электросварка при помощи инвертора выполняется на постоянном токе, у которого предварительно была повышена частота (еще на стадии переменного), а затем ток был выпрямлен. Это обеспечивает:

  • мягкое горение дуги с характерным шипением;
  • сниженное количество брызг;
  • равномерный шов по высоте и ширине;
  • одинаковое проплавление.
  • Инверторы компактнее по размерам чем трансформаторы и меньше садят сеть. Есть модели на 220 и 380 V. Новичку лучше начинать варить инвертором РДС (ручной дуговой сварки). Такие аппараты еще называются инверторы ММА. Хороший выбор оборудования под разные задачи можно посмотреть в разделе - Аппараты ручной дуговой сварки (MMA) .

    Сварка полуавтоматом или вольфрамовым электродом тоже построена на плавлении металла электрической дугой, но тут задействуются другие способы защиты сварочной ванны и методы передачи присадочного металла.

    Сварочные работы электросваркой доклад. Электродуговая сварка

    возникновение электрической дуги. виды сварочных дуг, их характеристика, магнитное дутье. значение электродов и флюсов для ручной дуговой сварки. принадлежности и инструменты сварщика. техника ручной дуговой сварки, безопасность во время сварочных работ.

    Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

    Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

    Размещено наhttp://www.allbest.ru/

    Введение

    Сварочная дуга

    1. Процессы в столбе дуги

    2. Магнитное дутье

    3. Виды сварочных дуг

    4. Электроды и флюсы для ручной дуговой сварки

    Сварочный пост сварщика

    1. Принадлежности сварщика

    2. Инструмент сварщика

    Техника ручной дуговой сварки

    1. Сущность способа

    2. Подготовка металла под сварку

    3. Техника выполнения швов

    4. Выбор режима ручной дуговой сварки

    Безопасность во время сварочных работ

    1. Техника безопасности

    2. Электрическая безопасность сварщика

    3. Пожарная безопасность

    Заключение

    Список использованной литературы

    Введение

    В 1802г. впервые в мире профессор физики Санкт-Петербургской медико-хирургической академии В.В.Петров (1761-1834) открыл электрическую дугу и описал явление, происходящее в ней, а также указал на возможность ее практического применения.

    В 1881г. русский изобретатель Н.Н.Бенардос (1842-1905) применяя электродную дугу для соединения и разъединения сталей. Дуга Н.Н.Бенардоса горела между угольным электродом и свариваемым металлом. Присадочным прутком для образования шва служила стальная проволока. В качестве источника электрической энергии использовались аккумуляторные батареи. Сварка, продолженная Бенардом, применялась в России мастерских Риго-Орловской железной дороги при ремонте подвижного состава. Н.Н.Бенардом были открыты и другие виды сварки: контактная точечная сварка, дуговая сварка несколькими электродами в защитном газе, а также механизированная подача электрода в дугу.

    В 1888г. русский инженер Н.Г.Славянов (1854-1897) предложил дуговую сварку плавящемся металлическим электродом. Он разработалнаучные основы дуговой сварки, применение флюс для защиты металла сварочной ванны от воздействия воздуха, предложил на плавку и сварку чугуна Н.Г.Славянов изготовил сварочный генератор своей конструкции и организовал 1-ый в мире электросварочный цех в Пермских пушечных мастерских, где работал с 1883 по 1897 года.

    Однако в условиях царской России их изобретения не нашли большого применения. Только после Великой Октябрьской социалистической революции сварка получает распространение в нашей стране. Уже в начале 20-х годов под руководством профессора В.П. Воладина на Дальнем востоке производили ремонт судов дуговой сваркой, а также изготовление сварных котлов, а несколько позже - сварку судов и ответственных судов.

    Новый этап в развитии сварки относительному 30-х годов, когда коллективам института электросварки АНУССР под руководством академика АНУССР Е.О.Патона был разработан промышленный способ автоматической сварки под флюсом. Внедрение его в производство началось с 1940г.. Сварка под флюсом сыграла огромную роль в годы Великой Отечественной войны при производстве танков, самоходных орудий и автомобилей. Позднее был разработан способ полуавтоматической сварки под флюсом.

    В конце 40-х годов получило промышленное применение сварки в защитном газе.

    Огромным достижением советской сварочной техники являлось разработка коллективом ИЭС в 1949г. электрошлаковой сварки, позволяющей сваривать металлы практически любой толщины.

    В последующие годы в стране стали применяться: Сварка ультразвуком, электронно-лучевая, плазменная, диффузионная, холодная сварка, сварка трением и др.

    Большой вклад в развитии сварки внесли ученые В.П.Володин, В.П.Никитин, Ю.А.Дульчевский, Е.О.Патон, а также коллективы института электросварки имени Е.О.Патона, Центрального научно-исследовательского, проектно-конструкторского и технологического института электросварочного оборудования (ВНИИЭСО), Всесоюзного научно-исследовательского и конструкторского института автогенного машиностроения (ВНИИ автоинмаш), Ленинградского завода «Электрик», института металлургии (ИНЕТ) имени А.А.Байлова и др.

    Сварка во многих случаях заменила такие трудоемкие процессы изготовления конструкции, как пленка и литье, соединение на резьбе и ловка.

    Технология сварочных работ. Процесс сварки

    Технология сварки электродом состоит из нескольких этапов. Электрод подключают к сварочному аппарату для получения переменного тока. Если предполагается использовать постоянный ток, то потребуется выпрямитель. При касании электродом металла или чирканьем по нему появляется электрическая дуга. Ее сверхвысокая температура обеспечивает расплав металла и конца стержня с обмазкой.

    Сварочные работы электросваркой. Как подключать электрод 01

    Одним из обстоятельств, как правильно делать сварку электродом, является грамотное его подключение. При подсоединении к изделию анода будет происходить ручная сварка с прямой полярностью. Если подсоединить отрицательный полюс, то полярность будет обратная. Подключать электрод прямым или обратным способом зависит от толщины изделия. Для тонких металлов применяют обратное включение, а при толщине более 0,3 см - прямое.

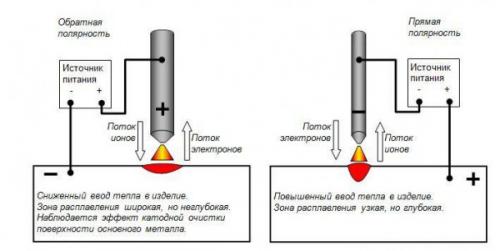

    Сварочные работы электросваркой. Как подключать электрод 02

    Методика сварки электродом требует выбора правильного тока на сварочном аппарате. Устройство имеет два кабеля - один с зажимом, а второй с держателем для электрода. Зажав надежно электрод в держателе, зажигают дугу касанием или чирканьем.

    При методе касанием электрод держат перпендикулярно по отношению к свариваемой поверхности. Коснувшись, его отводят на небольшое расстояние. Чирканье осуществляется плавным движением, а затем электрод так же отводят в сторону. В случае, когда зажигание дуги не произошло, надо попробовать увеличить силу тока.

    Перед тем, как варить электродом, следует правильно выбрать его диаметр, что находится в прямой зависимости от толщины металлических деталей. Допустим, что необходимо сварить изделия, поперечный размер которых составляет 3 мм. Из таблицы видно, что для принятия решения, как правильно варить электродом 3 мм, выбирают электроды, имеющие диаметр величиной от 2 до 3 мм.

    Сварочные работы электросваркой. Как подключать электрод 03

    Методика, как правильно варить электродом, говорит о том, что по мере постепенного сгорания его постоянно приближают к металлической поверхности. Если произойдет залипание, то следует оторвать проводник, покачивая его в разные стороны.

    Прайс-лист на сварочные работы металлоконструкций. Прайс-лист на сварочные работы

    Сегодня конструкции из металла активно применяются при строительстве. Поэтому вопрос цены сварки за работу при монтаже металлоконструкций для многих является очень важным.

    Стоимость сварочных работ

    НаименованиеЕдиницы измеренияЦена
    Быстровозводимый ангар (газовая сварка)м2от 6 000 руб.
    Быстровозводимый склад (ручная сварка)м2от 6 000 руб.
    Изготовление металлоконструкций (сварка полуавтоматом)тот 65 000 руб.
    Ангары из (ручная сварка)м2от 6 000 руб.
    Быстровозводимые здания (ручная дуговая сварка)м2от 9 500 руб.
    Монтаж и изготовление металлоконструкций (сварка стали)тот 65 000 руб.
    Здания из металлоконструкций и сварочные работым2от 9 500 руб.
    НаименованиеЕдиница измеренияЦена
    Быстровозводимый ангарм2от 6 000 руб.
    Быстровозводимый складм2от 6 000 руб.
    Изготовление металлоконструкцийтот 65 000 руб.
    Ангары из металлоконструкцийм2от 6 000 руб.
    Быстровозводимые здания из металлоконструкцийм2от 9 500 руб.
    Строительство из металлоконструкцийм2от 6 000 руб.
    Здания из металлоконструкцийм2от 9 500 руб.
    Конструкции общественных зданийкг65 000 — 75 000 руб.
    Конструкции производственных зданий (включая крановые пут)кг70 000 — 85 000 руб.
    Конструкции сельскохозяйственных зданийкг62 000 — 75 000 руб.
    Опоры, площадки, лестницы, ростверки вспомогательные конструкциикг85 000 — 115 000 руб.
    Силосы и бункерыкг65 000 — 120 000 руб.
    Емкости и резервуары под давлениемкг80 000 — 150 000 руб.
    Закладные изделиякг50 000 — 150 000 руб.
    Стальные фермытот 20 000 руб.
    Колоннытот 20 000 руб.
    Каркасы зданий и сооружениятот 42 000 руб.
    Емкости для жидкостей и сыпучих материаловтот 63 000 руб.
    Металлические стеллажитот 5 000 руб.
    Ограждающие конструкциипог. метрот 1 500 руб.
    Каркасы для воротпог. метрот 1 000 руб.
    Опоры для трубопроводовтот 53 000 руб.
    Каркасы для лестницпог. метрот 1 000 руб.
    Рольгангиедот 13 000 руб.
    Эстакадыедот 6 500 руб.
    Коники для полуприцеповедот 18 500 руб.
    Парковки для велосипедоведот 1 500 руб.
    Стальные опалубки для фундаментаедот 4500 руб.
    Колесоотбойники для парковокедот 1 000 руб.
    Навесы и козырькиедот 30 000 руб.
    Металлические поддоныедот 3 500 руб.
    Разработка КМД
    Зданий и сооружений до 30 тоннкг1 500 — 3 000 руб.
    Зданий и сооружений 30-300 тоннкг1 000 — 1 200 руб.
    Зданий и сооружений от 300 тоннкг800 — 1 000 руб.
    Монтаж
    Монтаж металлоконструкцийтот 17 500 руб.
    Изготовление и монтаж металлоконструкцийтот 65 000 руб.
    Монтаж заборов, огражденийпог. м.от 950 руб.
    Монтаж обшивки здания профлистомм2от 300 — 400 руб.
    Монтаж обшивки здания сэндвич-панелямим2
    Монтаж фасонных элементов

    Что влияет на стоимость работы

    Стоимость услуги зависит от многих факторов. Нередко для монтажа необходима применение спецтехники, которая требует дорогостоящего обслуживания. Необходимо учитывать:

    • тип свариваемого материала – металла, металлопластика или пластика;
    • вид сварки – газовая, ручная дуговая, электросварка;
    • вид работ – наружные или внутренние;
    • количество стыков и т.д.

    Область использования металлоконструкций значительно большая:

    Элементы, из которых состоят металлоконструкции:

    • профлисты;
    • тавры и двутавры;
    • профильные трубы, уголки.

    Преимущества

    Выполняем все виды сварных работ

    Предлагаем конкурентные цены

    Имеем полное техническое оснащение

    Работают сварщики высокой квалификации

    Даём гарантию на свою работу

    Оплата наличными, безналичными, рассрочкой

    В компании «СпецСтройИнжениринг» трудятся квалифицированные сварщики-монтажники, работающие на профессиональном оборудовании и осуществляющие разные виды сварки, как полностью готовых конструкций, так и отдельных узлов и деталей:

    • газовая сварка;
    • ручная дуговая;
    • электросварка.

    Методы сварки металлоконструкций

    Сварочные работы электросваркой. Как подключать электрод 04
    • Электродуговая сварка – широко распространённый метод соединения металлических деталей. Позволяют проводить сварку в промышленных масштабах.
    • Полуавтоматическая сварка – универсальная разновидность дуговой сварки с одновременной автоматической подачей в зону сварки электрода и защитного газа.
    • Аргоновая или TIG сварка использует неплавящиеся, чаще всего вольфрамовые электроды в инертном защитном газе. Работает с большинством металлов и современных сплавов. Отличается широким спектром возможностей и самым аккуратным швом.
    • Конденсаторная сварка чаще всего применяется для закрепления резьбовых шпилек и других деталей на тонколистовом металле. Образует прочное крепление.

    Расценки на сварочные работы. Средние расценки на сварочные работы трубопровода по диаметру — таблица

    Как выбрать компанию по сварке трубопровода — на что следует обращать внимание и является ли цена единственным показателем? При первичном анализе рынка становится очевидным, что эту услугу представляют множество организаций и частных лиц. И это неудивительно – спрос на сварочные работы рождает предложение.

    Обзор цен

    От выбора ответственного подрядчика зависит качество выполняемых работ. Поэтому нужно проанализировать не только стоимость услуг, но и качество их выполнения. Зачастую при формировании цены не указывают толщину труб, а только их диаметр. Но и кроме этого существует ряд факторов, которые влияют на выбор технологии сварки.

    Прежде всего – эксплуатационные характеристики будущего трубопровода. Если давление находящейся внутри жидкости (газа) достаточно велико – следует сварить трубы по всей плоскости сечения. Определить это можно только в результате профессионального анализа всей системы.

    Что же касается расценок на сварочные работы трубопровода по диаметру, то средняя стоимость этой услуги представлена в таблице.

    Это расценки за 1 проход. Если же потребуется более качественный и надежный сварной шов – объем напайки должен быть больше. Минимальный объем заказа может составлять от 3000 руб. Если объем работ достаточно велик – можно обговаривать скидку.

    Помимо фактора цены нужно учитывать следующие особенности заказа услуг по сварке труб.

    • Материал изготовления. Стоимость указана для металлических, оцинкованных и изделий из нержавеющей стали. Для последних следует выбирать соответствующую технологию.
    • Специалист должен подобрать электроды правильного типа, а главное – учесть, что их диаметр напрямую зависит от толщины стенки трубы.
    • Не допускается наличие трещин, раковин или других дефектов, ухудшающих качество сварного шва.

    Сразу после выполнения работ рекомендуется проверить функционирование магистрали. Таким образом можно— отсутствие герметичности. Для ее устранения не потребуется повторно вызывать специалиста, все возникшие вопросы решаются на месте. Если же такой возможности нет – нужно в обязательном порядке оформить гарантию.
