Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях . При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств.

По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:

Ручные. В основу их работы положен принцип рычага, который оказывает силовое воздействие на заклепку с целью ее деформации. Выглядит такой инструмент как обычные плоскогубцы или пассатижи. Одноручные версии заклепочников рассчитаны на работу с заклепками диаметром до 5 мм, а двуручные — 6,4 мм.
• Пневматические. Рабочий процесс осуществляется за счёт использования силы сжатого воздуха. Поскольку работа таким заклепочником возможна лишь вместе с компрессором, его можно использовать для решения весьма ограниченного круга задач. Современные версии инструмента отличаются компактными размерами, что делает их похожими на ручные модели и позволяет использовать для проведения работ различного масштаба. Пневматические заклепочники главным образом применяются на промышленных производствах.
• Пневмогидравлические. В них демонтаж заклепки обеспечивает поршень гидравлической системы, который во время движения заставляет поступательно перемещаться шток с резьбой.
• Аккумуляторные. Их работу обеспечивает источник постоянного тока, который позволяет пользоваться ими длительное время в автономном режиме.

Заклепочник своими руками для вытяжных заклепок. Как изготовить самодельный заклепочник

В работе с тонким металлом часто невозможно произвести нарезку резьбы, в таком случае можно использовать винтовую заклепку, представляющую собой металлическую втулку с внутренней резьбой с одной стороны.

Чтобы вставить такую заклепку существуют специальные заклепочники. Но стоят они достаточно дорого, и покупать их для эпизодического использования невыгодно. К тому же они имеют свойство быстро ломаться из-за больших нагрузок.

Необходимые детали

В интернете существуют различные описания самодельного устройства из различных деталей. Например, инструмент можно собрать самостоятельно с применением следующих материалов:

1. Куски трубы из профиля 20х20.
2. Обрезок трубки 20х40.
3. Закаленные винты 5 см длины с резьбой на 8,6,5 и 4.
4. Один болт М10 – 10 см.
5. Шайба М10.
6. Пластиковые заглушки для труб.
7. Упорный подшипник.
8. Соединительные гайки с резьбой на 10.
9. Пластиковая пробка.

Также нужно сделать футляр, в котором будет помещаться механизм. Для него понадобятся:

1. Куски экструдированного пенопласта.
2. Кусочки оцинковки.
3. «Рояльная» петля.
4. Мебельные застежки.
5. Кусок проволоки толщиной 4 мм.

Алгоритм изготовления

Суть в том, чтобы вставить в трубу квадратный поршень, на котором имеется внутренняя резьба большого диаметра, а с другой стороны – шток с наружной резьбой. В поршень вкручивается болт, своей шляпкой опирающийся на краешек «цилиндра». По мере закручивания болта поршень втягивается внутрь. Заклепка при этом должна упираться шляпкой, чтобы расшириться, как требуется, когда шток тянет ее за резьбу. Но под разные заклепки следует сделать несколько вариантов насадок. Можно назвать их битами.

1. Основание биты делается из соединительной гайки с резьбой на 10. К гайке приваривается винт, после чего она стачивается болгаркой до квадратного сечения.
2. Корпус заклепочника делается из трубы 20х20, поэтому гайка должна свободно скользить внутри нее. Сварной шов в трубе легко убирается напильником.
3. Для длинного носика заклепочника подойдет обрезок тонкой трубы. Два элемента стыкуются и свариваются. Изделие зачищается.
4. Длина носика подгоняется так, чтобы заклепка накручивалась на конец его штока.
5. Рабочий винт делается из 10-сантиметрового болта М10. Для уменьшения трения его шляпки о корпус используется опорный подшипник с внутренним диаметром 1 см. В качестве кожуха для него удобно использовать пробку от 1,5 литровой бутылки.
6. Подшипник крепится шплинтом так, чтобы он не отлетал всякий раз при выкручивании болта.
7. На этом сборка рабочего винта и биты завершены. Аналогичным образом изготавливаются и другие биты под разную резьбу. Поворачивать винт можно ключом-«трещоткой».
8. Во время затягивания заклепочник удерживается с помощью рукоятки, которую делают также из трубы 20х20. У рукоятки необходимо скруглить один угол, чтобы она свободно отклонялась вверх.

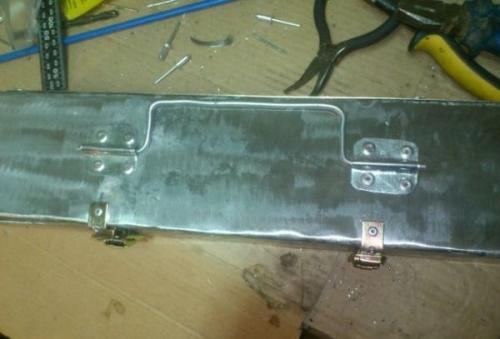

9. Коробку устройства можно сделать из кусочков оцинкованного листа, а посадочные места внутри – из пенопласта.
10. Для удобства использования и нахождения среди других инструментов биты можно обмотать цветной изолентой, а сам заклепочник покрасить.

Это простое приспособление всегда выручит, когда требуется поставить на металл винтовую заклепку, а магазинного прибора под рукой нет.

Виды заклепок для металла. Заклёпка

Заклёпка  — разновидность крепежа , деталь заклёпочного соединения в виде круглого стержня или трубы , с одной стороны имеющая закладную головку и образующуюся в процессе клёпки замыкающую (высадную) головку.

Существует большое количество разновидностей заклёпок, каждый вид имеет какое-либо преимущество перед другими, например:

Самыми известными сооружениями, созданными с использованием заклёпочного соединения, являются Эйфелева башня в Париже , Шуховская башня в Москве и мост Харбор-Бридж в гавани Сиднея .

В настоящее время процесс клёпки вытеснен болтовыми и сварочными соединениями, в основном из-за медленного процесса сборки конструкции и утомляющего шума для рабочего. Является неразборным соединением.

«Слепые» заклёпки предназначены для соединения деталей даже в том случае, когда доступ к месту соединения возможен только с одной стороны.



Хольнитен

В последнее время широкое распространение получили закладные трубчатые заклёпки, вытяжные (тяговые), представляющие собой трубочку, развальцованную с одной стороны со вставленным в неё пуансоном (стержнем с шариком на конце). В скрепляемых деталях сверлится отверстие, вставляется заклёпка и специальным инструментом вытягивается пуансон. Шарик развальцовывает, формируя в трубочке замыкающую головку, тем самым надёжно закрепляя деталь, и отрывается от стержня. Например, системный блок компьютера в большинстве случаев собран при помощи них. Существует модификация с герметичной заклёпкой, где внешняя трубка представляет собой закрытую полость, в которой двигается шарик. Такая заклёпка называется закрытой.

Хольнитен — вид заклёпки для неразъёмного соединения деталей в кожгалантерейных, обувных и швейных изделиях. Широко используется в джинсах .

Хольнитен состоит из пустотелой заклёпки и головки, представляющей собой втулку с крышкой.

М.: Государственное издательство торговой литературы, 1957. — Т. II. — Стб. 880—881 — 567 с.

Виды заклепок для металла название. Классические (сплошные) заклепки

Классические заклепки являются самыми старыми и наиболее надежным типом механических крепежных изделий. Они требуют заранее подготовленного отверстия и доступа к соединению с обеих сторон. До установки классическая заклепка состоит из цилиндрического стержня и головки на одном из концов

Часто классические заклепки называют просто сплошными заклепками. Сплошные заклепки классифицируют по форме головки и форме стержня. Наиболее часто применяются сплошные заклепки с круглой и плоской головками, а иногда также с потайной головкой. Кроме полностью сплошных стержней применяют также полу-трубчатые и трубчатые (полые) стержни заклепок, чтобы снизить усилия, которые требуются для формирования второй головки. Характеристики заклепочного соединения, в том числе, прочностные, значительно зависят от типа заклепки, ее материала и формы.

(рисунок 1).

Рисунок 1 — Различные виды головок и стержней сплошных заклепок

При установке сплошной заклепки из ее стержня путем пластического деформирования формируется вторая, стягивающая материалы, головка. Поскольку установленная заклепка имеет головки по обе стороны соединения, она может нести растягивающие нагрузки (вдоль своей оси), однако предназначена в основном для сопротивления нагрузкам на срез (перепендикулярно оси). Болты и винты, напротив, предназначены, в первую очередь, для сопротивления растягивающим нагрузкам .

Процесс установки заклепки зависит от типа стержня заклепки. Стержень сплошной заклепки расширяется в отверстии в ходе клепки и полностью заполняет его, что и обеспечивает плотное и надежное соединение ( рисунок 2). В случае полу-трубчатой заклепки задняя часть стержня развальцовывается и создает усилия, которые сжимают материалы вместе, а диаметр стрежня внутри отверстия остается практически без изменений. Поэтому часто полу-трубчатые и трубчатые заклепки применяют для создания оси между элементами, которые поворачиваются относительно друг друга.

В алюминиевых конструкциях применяют почти исключительно алюминиевые заклепки с холодной установкой, то есть без предварительного их нагрева. Их применяют там, где требуется надежность и безопасность, например, в несущих конструкциях самолетов, а также в критичных автомобильных компонентах.

Виды заклепок для одежды. Нюансы установки на:

Чтобы правильно крепить заклепки на одежду, необходимо знать принципы осуществления процедуры в разных случаях. Установить фурнитуру можно:

• На готовое изделие;
• На деталь при отшиве;
• На джинсы.

Ниже представлены несколько технологий работы в разных случаях.

Готовое изделие

Кнопка представляет собой круглый металлический или пластмассовый предмет, используемый для застегивания одежды. Приспособления бывают нескольких видов: медные, алюминиевые, стальные, железные. В зависимости от типа материала используются дополнительные инструменты.

Для самостоятельной установки поможет применение монтажного комплекта для установки кнопок на одежду. Он состоит из 11 предметов, каждый из которых предназначен для работы с разными видами фурнитуры различного диаметра. Набор поможет закрепить приспособление на одежде, обуви, сумках, кошельке, а также других изделиях ручной работы.

Порядок работы, как установить заклепки для одежды готового образца, будет такой:

• Подготовка изделия ;
• Применение специального инструмента;
• Проверка функциональности.

Сначала необходимо подготовить изделие: тщательно разгладить его утюгом, а также наметить места, где будут находиться кнопки. После этого рекомендуется использовать специальный инструмент для установки фурнитуры и молоток. Лучше брать маленький молоток для удобства. Инструмент устанавливают с двух сторон там, где будет застегиваться одежда, после чего несколько раз бьют молотком. Затем кнопки аккуратно отделяются от приспособления. На изделии уже находится 2 застегнутые детали кнопки. Последним этапом считается проверка работы кнопок: необходимо несколько раз застегнуть и расстегнуть фурнитуру, чтобы проверить функциональность и правильность установки.

Деталь при отшиве

Нередко производители устанавливают фурнитуру непосредственно при отшиве на детали, например, при изготовлении карманов на джинсовой ткани. В таком случае блочку можно установить путем пришивания или заклепывания с помощью специальных щипцов

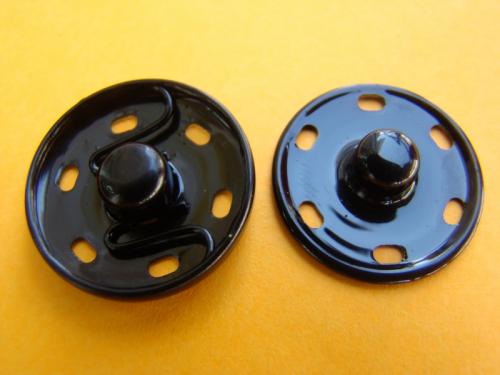

Перед тем как приобрести пришивную кнопку, стоит обратить внимание на ее конструкцию – она не имеет разжимного механизма, а оснащена отверстиями для иглы с нитью

Делать отверстие под блочку своими руками не рекомендуется. Самой распространенной ошибкой является использование ножниц. Тогда дырочка получается неровной и со временем станет шире, из-за чего кнопка может легко вылететь из посадочного гнезда. Многих интересует вопрос, как укрепить отверстие под кнопку: для этого можно воспользоваться специальным клеем – нужно пройтись веществом по краям отверстия и оставить на некоторое время подсохнуть.

Выбираем кнопки пришиваемого типаНе стоит использовать ножницыПришиваем изделиеУкрепляем кнопку клеем

Джинсы

Самой частой проблемой при носке джинсов является то, что они расстегиваются. Это означает, что кнопка установлена ненадежно. Небольшая инструкция поможет правильно решить вопрос, как заклепать на одежде фурнитуру.

Далее необходимо убрать наковальню и проверить работоспособность кнопки, несколько раз открыв ее и закрыв.

Как правильно клепать заклепки молотком. Чтобы установить фурнитуру нужно вначале «пробить» отверстие

В своей практике, в условиях ателье, для установки фурнитуры мы используем пресс и многочисленные насадки, подходящие для того или иного вида кнопки, блочки. С помощью таких насадок края кнопки или блочки аккуратно развальцовываются, приобретая «фабричный» вид. Но поскольку покупать пресс с насадками и другие дополнительные инструменты для домашнего использования неоправданно, мы предлагаем вам использовать «подручные» инструменты. В вашем арсенале обязательно должен быть небольшой молоток и наковальня (можно другой молоток), шило и несколько дополнительных инструментов, которые придется купить в магазине швейных принадлежностей. Одним из таких инструментов должен быть пробойник.

Пробойник обязательно необходимо использовать, чтобы отверстие получалось идеально ровное, а края ткани не осыпались. Пробойник можно иметь всего один, самый маленький размер, в крайнем случае, два (второй чуть больше). Но лучше всего купить набор пробойников со съемными насадками. Вырезать дырочку ножницами нежелательно, поскольку со времен блочка или кнопка обязательно «вывалится» из нее. Отверстие под блочку или кнопу должно быть минимальным, желательно даже слегка натягивать ткань на ножку блочки, поскольку, чем плотнее будет ткань прижиматься к ножке, тем надежнее она будет зафиксирована.

Пробивать отверстие в ткани или коже нужно на наковальне, только не металлической, а деревянной. Дерево должно быть очень плотное (не рыхлое), например участок где находится сучок. Можно использовать и другие материалы, плотные, но не повреждающие острие пробойника.Совет: Участки, где будут пробиваться отверстия на трикотажных тканях и других сыпучих материалах можно проклеивать клеевой тканью.

Виды заклёпок для заклёпочника. Заклёпки. Материалы. Справочные данные.

Заклёпка - один из простейших видов крепежа для создания неразъёмных соединений. В общем случае - это стержневая или трубчатая деталь, имеющая на одном конце опорную "закладную" головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

• Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
• Заклёпки с протяжкой (называют также - отрывные или вытяжные)
• Заклёпки резьбовые (также называют - гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой - поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

• Заклёпки с полукруглой головкой
• Заклёпки с потайной головкой
• Заклёпки с полупотайной головкой
• Заклёпки с плоской головкой (с бочкой)

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

• Полнотелые заклёпки - отверстие отсутствует
• Пустотелые заклёпки - трубчатые - имеют сквозное отверстие
• Полупустотелые заклёпки - под развальцовку - имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

• Стали - в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
• Нержавеющие стали - аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
• Алюминиевые сплавы - наиболее применимы сплавы АД , АД1 , алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6 , сплавы АМц, В94, В65 , также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
• Латунные сплавы - в основном, сплав Л63
• Медь - марки

Заклёпки могут быть маркированы на головке - для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

"Справочник конструктора-машиностроителя" под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный - поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L , прибавив к толщине склёпываемых материалов S значение припуска H . Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

• 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда - это 40 мм.

В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.

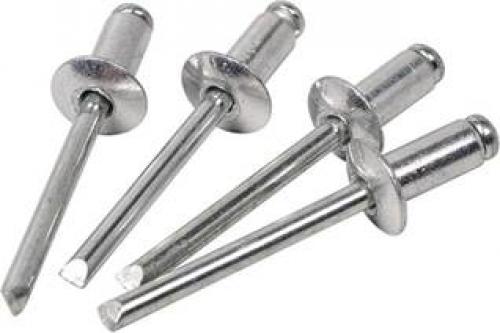

Заклёпки с протяжкой изготавливают пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые листы материала. После затяжки стержни обламываются или протягиваются полностью через заклепки.
