К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт , потребуется использовать таблицы ПУЭ ( « Правила устройства электроустановок «). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания ( однофазное или трехфазное ).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах ( А ), или мощность — в киловаттах ( кВт ).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт , поэтому придется выбрать следующую большую величину — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать провод из меди . В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат ( ВА ). Согласно « Правилам устройства электроустановок «, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт , опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например , для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Выбор сечения провода по мощности калькулятор. Онлайн расчет сечения кабеля по мощности

Данный онлайн калькулятор позволяет произвести расчет сечения кабеля для бытовой электропроводки либо для подключения электродвигателя по мощности.

Расчет сечения кабеля

Примечание:  В случае если расчет производится для кабеля длиной более 15 метров при напряжении 380/220 Вольт или длиной более 3 метров при напряжении 36/24/12 Вольт для него необходимо произвести.

Инструкция по использованию калькулятора расчета сечения по мощности:

1. Выбираем назначение рассчитываемого кабеля: «Для бытовой электропроводки» — в случае если расчет производится для кабеля который будет использован в бытовой электросети;  «Для подключения электродвигателя»  — в случае если расчет производится для кабеля который будет использован для подключения электродвигателя.
2. Выбираем материал жил кабеля: Алюминий — в случае если расчет производится для кабеля с алюминиевыми жилами (например кабель марки АВВГ); Медь — в случае если расчет производится для кабеля с медными жилами (например кабель марки ВВГ).
3. Указываем мощность которая будет подключена к рассчитываемому кабелю ( в килоВаттах! 1килоВатт=1000Ватт) ,
4. Выбираем тип указанной мощности: « Максимальная разрешенная к использованию мощность » — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; « Суммарная мощность всех электроприборов которые будут подключаться в электросеть» —  в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); « Мощность конкретного электроприбора » — в случае если указанная мощность относится к одному электроприемнику который будет подключен к рассчитываемому кабелю (например, мощность стиральной машины, если она будет подключаться отдельным кабелем от электрощитка), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
5. Выбираем напряжение сети 380 Вольт — для трехфазной сети, либо 220 Вольт — для однофазной., так же есть возможность произвести расчет сечения кабеля для низковольтной сети: 36, 24 и 12 Вольт
6. Нажимаем кнопку «РАСЧИТАТЬ»

В результате расчета мы получаем требуемое стандартное сечение кабеля необходимое для подключения указанной мощности.

Оказался ли полезен для Вас данный онлайн калькулятор? Или может быть у Вас  остались вопросы ?  Напишите нам в комментариях!

Выбор сечения провода по мощности подключаемых электроприборов. Сечение кабеля

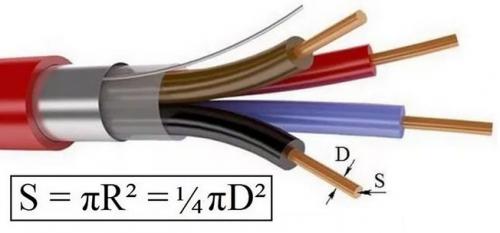

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Выбор сечения кабеля по мощности таблица. S=0,8D.

Небольшая поправка. - является округленным коэффициентом. Точная расчетная формула:

В электропроводке и электромонтаже в 90 % случаях применяется медный провод. Медный провод по сравнению с алюминиевым проводом, имеет ряд преимуществ. Он более удобен в монтаже, при такой же силе токе имеет меньшую толщину, более долговечен. Но чем больше диаметр ( площадь сечения ), тем выше цена медного провода. Поэтому, несмотря на все преимущества, если сила тока превышает значение 50 Ампер, чаще всего используют алюминиевый провод. В конкретном случае используется кабель, имеющий алюминиевую жилу 10 мм и более.

В квадратных миллиметрах измеряют площадь сечения проводов . Наиболее чаще всего на практике (в бытовой электрике), встречаются такие площади сечения: 0,75; 1,5; 2,5; 4 мм .

Существует иная система измерения площади сечения (толщины провода) - система AWG, которая используется, в основном в США. Ниже приведена таблица сечений проводов по системе AWG, а так же перевод из AWG в мм .

Рекомендовано прочитать статью про выбор сечения провода для постоянного тока. В статье приведены теоретические данные и рассуждения о падении напряжения, о сопротивлении проводов для разных сечений. Теоретические данные сориентируют, какоепо току наиболее оптимально, для разных допустимых падений напряжения. Также на реальном примере объекта, в статье о падении напряжения на трехфазных кабельных линиях большой длины, приведены формулы, а также рекомендации о том, как уменьшить потери. Потери на проводе прямо пропорциональны току и длине провода. И являются обратно пропорциональными сопротивлению.

Выделяют, три основные принципа, при выборе сечения провода .

1. Для прохождения электрического тока, площадь сечения провода (толщина провода), должна быть достаточной. Понятие достаточно означает, что когда проходит максимально возможный, в данном случае, электрический ток, нагрев провода будет допустимый (не более 600С).

2. Достаточное сечение провода, что бы падение напряжения не превышало допустимого значения. В основном это относится к длинным кабельным линиям (десятки, сотни метров) и токам большой величины.

3. Поперечное сечение провода, а также его защитная изоляция, должна обеспечивать механическую прочность и надежность.

Для питания, например люстры, используют в основном лампочки с суммарной потребляемой мощностью 100 Вт (ток чуть более 0,5 А).

Выбирая толщину провода, необходимо ориентироваться на максимальную рабочую температуру. Если температура будет превышена, провод и изоляция на нем будут плавиться и соответственно это приведет к разрушению самого провода. Максимальный рабочий ток для провода с определенным сечением ограничивается только максимально его рабочей температурой. И временем, которое сможет проработать провод в таких условиях.

Далее приведена таблица сечения проводов, при помощи которой в зависимости от силы тока, можно подобрать площадь сечения медных проводов. Исходные данные – площадь сечения проводника.

Максимальный ток для разной толщины медных проводов. Таблица 1.

Сечение провода по току 12 вольт. Подбор сечения кабеля по току 12 вольт

Выбор сечения провода и предохранителя

Таблица выбора провода в зависимости от тока нагрузки и температуры окружающей среды.

Сечение провода, мм 2

Сила допустимого тока (А) в зависимости от температуры окружающей среды, С

Выбирая провод, нужно учитывать его длину и способ его прокладки (в жгуте, гофре или отдельно). Ниже представлена более подробная таблица с учётом длины провода.

Максимальная длина кабеля (в метрах) от источника энергии до потребителя при падении напряжения меньше 2% для 12В систем. То есть значения внутри таблицы — это длина провода определённого сечения и проходящий через него ток, при котором будет падение напряжения 2%.

Сечение кабеля, мм 2

Например, при подключении автомагнитолы нам нужен 1 метр провода, ток потребления примерно 10 ампер. Наблюдая по таблице, видим (выделил зелёным цветом), что нам нужен провод сечением 1,5 мм 2 . (10 — Ток, 1 — длина, 1,5 — сечение провода).

При выборе провода нужно не забывать про предохранители, в случае замыкания должен перегорать предохранитель, а не провод. Предохранитель должен находиться как можно ближе к источнику питания или к распределительному предохранителю большего номинала. С помощью следующей таблицы можно ориентировочно подобрать предохранитель только для защиты провода, где нагрузка будет постоянная. При нагрузках с большими пусковыми токами, например стартёр, лебёдка, нужно рассчитывать номинал предохранителя с учётом пускового тока потребителя. Предохранитель может выдерживать кратковременные перегрузки, при превышении 35% от номинального тока, предохранитель перегорает за считанные секунды или мгновенно (зависит от производителя).
