Арматурная сетка для фундамента. Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Ручная вязка арматуры Источник dostroyka.com

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

Собранный нижний пояс укладывают на подпорки.
Устанавливают поперечные прутки.
Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Арматурная сетка для фундаментной плиты. Выбор арматуры

Сколько должно быть арматуры, и с каким шагом она должна располагаться, определяется расчётом – всё зависит от суммы нагрузок, воздействующих на фундамент. Их традиционное армирование осуществляется с помощью стальной арматуры. В зависимости от состава она бывает:

Углеродистой. Основные компоненты в ней – это железо и углерод, легирующих добавок очень мало.
Низколегированной. Здесь легирующих добавок, роль которых играют такие металлы, как титан, ванадий, никель, медь, намного больше. Соответственно эта сталь обладает лучшими характеристиками – в том числе и меньше поддаётся коррозии.

Производство осуществляется по разным технологиям, в соответствии с чем, сталь подразделяется на такие продукты:

Холоднотянутая - маркируется «В». Эта сталь должна сама по себе обладать высокой пластичностью, так как температурной обработке в процессе производства не подвергается.
Горячего проката - маркируется «А». Здесь, наоборот, сталь обрабатывают в условии высокой температуры. Для фундаментов малоэтажных зданий используется именно она.
Канат стальной арматурный, семипроволочный – маркируется «К». Представляет собой трос, свитый из проволочных жгутов. Применяют в основном при производстве предварительно напряжённых железобетонных конструкций.

Есть различия и в типе поверхности:

Тип поверхности, фото	Особенности применения
Из-за отсутствия профиля гладкая арматура плохо сцепляется с бетоном, поэтому в качестве рабочей использоваться не может. Разве что, из таких стержней могут формироваться хомуты, за счёт которых задаётся высота или ширина каркаса (в основном в ленточных и набивных свайных фундаментах).
Этот вид арматуры для нашей страны можно считать традиционным, так как выпускается она по ещё советскому стандарту сорокалетней давности. В сечении стержня можно видеть два продольных выступа, соединяемых между собой спиралевидными рёбрами. Линии спирали могут быть одно- или двухзаходными, в зависимости от диаметра арматуры. В устаревшей версии маркируется АIII, в современной – А400.
Эта арматура не только имеет другую форму профиля, но и выпускается по другому стандарту. У неё тоже имеются винтовые рёбра, но они не смыкаются в кольцо, а имеют промежутки и больше напоминают конфигурацию серпа. Промежутки сделаны для удобства сварки, хотя при желании эту арматуру можно и вязать. Маркируется А500 и А 500С.
Смешанный профиль введён с целью получения повышенного сцепления стержней с бетоном, и только для арматуры А500. Это, кстати, позволяет определить класс арматуры визуально.

Сетка металлическая сварная. Сварная сетка «Каскад» (в рулонах) от производителя

Сварная сетка — это металлическая сетка с квадратными или прямоугольными ячейками из стальной проволоки, которые точечно свариваются перпендикулярно друг к другу. Прочность и жесткость получаемой конструкции позволяют использовать её в самых разных сферах, включая строительство и сельское хозяйство.

Завод «ТД «Каскад» выпускает широкую номенклатуру рулонной сетки для решения любых задач. Мы работаем напрямую с крупнейшими производителями низкоуглеродистой проволоки в регионе и гарантируем покупателям минимальные цены на всю линейку сварной рулонной сетки «Каскад». Весь цикл производства, включая проектирование, производство и продажу сетки, соответствует ГОСТ ISO 9001-2011 (ISO 9001:2008). Готовая продукция хранится на собственных складах в следующих городах: Москва, Санкт-Петербург, Ростов-на-Дону, Краснодар, Екатеринбург.

Виды сварной сетки

Мы предлагаем к поставке и конечной реализации следующую номенклатуру сварных сеток:

Оцинкованная сварная сетка «Каскад» без покрытия

Сетка «Каскад» точечно сваривается на специальных станках из стальной проволоки, а затем покрывается слоем цинка (120 гр/м2), что существенно увеличивает её стойкость к коррозии. Размер ячеек имеет широкий диапазон — от 12,5 мм до 100 мм. Диаметр используемой проволоки — от 0,5 до 1,8 мм. Готовая сетка поставляется в рулонах шириной от 30 до 50 метров. Высота сварной сетки «Каскад» варьируется от 1 до 1,8 метра.

Сварная сетка «Каскад» с полимерным покрытием (ПВХ)

Мы — единственное в России предприятие, которое производит окрашивание оцинкованной сварной сетки термопластичной порошковой краской, которая, в отличие от классического способа нанесения порошковой краски электростатическим методом, образует равномерный полимерный слой толщиной 500 микрон. Благодаря данному покрытию сетка становится устойчивой к воздействию агрессивных сред (прибрежная полоса, районы Крайнего Севера) и динамическому воздушному потока с взвесью грязевых частиц. Срок службы такой сетки не менее 15 лет. Сварная сетка с ПВХ покрытием изготавливается с тремя вариантами ячеек: 50х50 мм., 50х100 мм., 75х100 мм. Диаметр проволоки — 2,2 мм. Ширина рулона — 15 метров. Высота — 1,5 и 1,8 мм.

Преимущества сварной сетки «Каскад»

Сварная сетка от компании «Каскад» обладает следующими преимуществами:

Оцинкованная сетка имеет увеличенный срок эксплуатации до 15 лет;
Толщина полимерного ПВХ покрытия в 8 раз больше, чем у основных конкурентов;
Вся выпускаемая продукция соответствует Европейским и Российским стандартам качества;
Полимерное покрытие устойчиво к ультрафиолетовому излучению и воздействию атмосферных осадков в условиях Крайнего Севера и морского побережья.

Применение сварной сетки

Сварная оцинкованная сетки без и с ПВХ покрытием находит широкое применение в следующих областях:

Животноводство: птичники, клетки для звероводства, вольеры, временные перегородки, мышеловки, кормушки;
Транспорт: ограждения дорог, железнодорожных путепроводов, тоннелей, мостов;
Строительство: армирование стен и перекрытий, перекрытие вентиляционных отверстий;
Благоустройство: ограждение подсобных хозяйств, защита территории.

Приобрести сварную сетку «Каскад» можно как оптом, так в розницу. Для оптовых покупателей предусмотрены индивидуальные условия работы и скидки. Доставка продукции осуществляется по всей территории РФ.

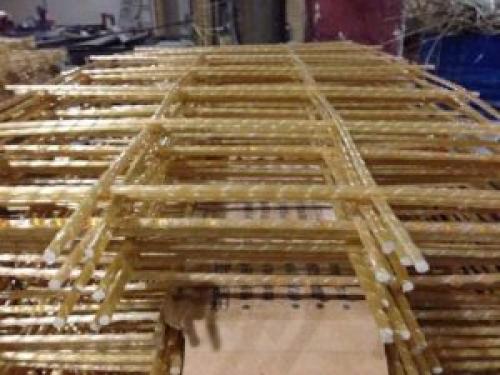

Кладочные сетки. ГОСТ сетка кладочная

Когда изготавливается сетка кладочная, современный ГОСТ 23279-85 свидетельствует о правильности применения. Данный стандарт отвечает за важные параметры рассматриваемых изделий. Благодаря его использованию можно узнать достоверную и актуальную информацию о требованиях качества и размерах товаров.

В соответствии с ГОСТ существует два вида кладочных сеток в зависимости от материала изготовления. Они могут быть арматурными и композитными (полимерными). Первый вид изделий имеют небольшой вес. Стандартные размеры составляют от 3 до 5 мм – диаметр профиля. В процессе создания проволока нарезается отрезками с конкретной длиной и перпендикулярно сваривается. В результате будет образована металлическая кладочная сетка, обладающая повышенной стойкостью к негативным внешним воздействиям. Легкий каркас обеспечит устойчивость к увеличенным нагрузкам.

Применение композитной кладочной сетки

Композитные изделия имеют другой метод производства и область применения. Причем их качество напрямую зависит от используемых изготовителем материалов и технологий. Оборудование также может быть разным. Оптимально использование технических новшеств с целью вязки полимерных нитей. Причем ячейки будут иметь маленький размер, а профиль будет толщиной от 3 до 4 мм.

Актуально задействовать композитную сетку с декоративной целью. Лучше всего подобный материал подойдет для укрепления слоев отделки. Армирование кирпича и бетонных блоков также доступно, но предпочитается строителями гораздо реже. Это объясняется сравнительно невысоким весом композитной кладочной сетки, несмотря на оптимальные размеры. Также ей недостаточно имеющихся показателей прочности.

Популярностью пользуются и стеклопластиковые сетки, которые несмотря на легкость являются универсальными и надежными. Они не уступают по характеристикам изделиям, созданным из металла и базальтового волокна.

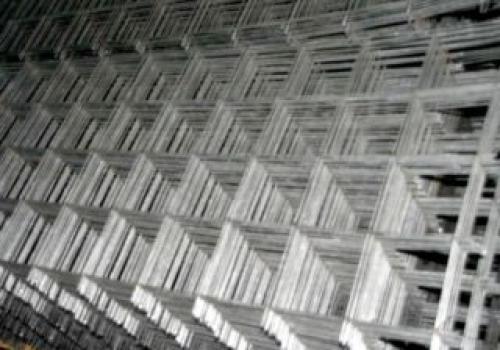

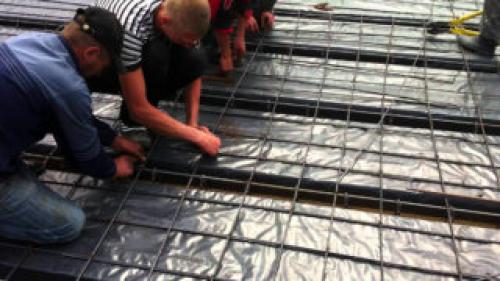

Металлическая сетка для фундамента. Сетка для армирования

В самом начале работ, во время создания проекта будущего дома обсуждаются все особенности используемых при строительстве материалов. В обязательном порядке на этой стадии осуществляется выбор арматуры, с помощью которой осуществляется изготовление сетки для укрепления стяжки и фундамента.

Для армирования фундамента часто применяется готовая сетка

Наличие такой конструкции является обязательным условием для обеспечения прочности всей постройки, особенно стяжки. С ее помощью поверхность выравнивается, но без скрепленной арматуры она подвержена растрескиванию и быстрому разрушению.

Пучинистый грунт представляет собой серьезную угрозу основанию дома. Без укрепления фундамент здания растрескивается, что становится причиной деформации и дальнейшего разрушения его и стен дома.

Качество стяжки напрямую зависит от того, насколько правильно и точно были проведены расчеты при выборе прутов арматуры. Выбор осуществляется в соответствии с требованиями СНиП 52-01-2003.

Предназначение армирующей сетки:

усиление сопротивляемости бетона не только на сжатие, но и на растяжение;
недопущение изменений пространственной формы фундамента;
препятствие усадке здания;
сопротивление деформации.

Процесс вязки арматуры

Изготавливается конструкция для укрепления стяжки с соблюдением определенных правил, в соответствии с которыми ячейки между прутьями составляют не менее 20 сантиметров. Для работы берут только цельные пруты, избегая обрезков, и выполняют эти работы непосредственно на строительной площадке. Используют горячекатаную стержневую арматуру класса А2-А6. При армировании стяжки расстояние между прутами не превышает 10 сантиметров, а вязать арматуру можно с помощью хомутов.

В некоторых случаях используется сварная конструкция, хотя в основном работы выполняют с помощью стальной проволоки. Сварная конструкция для армирования стяжки изготавливается из прутов с маркировкой «С».

Сварная конструкция создается без использования дуговой сварки. Но даже точечную сварку используют редко, так как сварная конструкция более подвержена коррозии, менее устойчива к нагрузкам на разрыв. Именно поэтому работы по сооружению сетки для армирования стяжки и фундамента выполняются без использования сварки.

Как сделать арматурную сетку. Нормы и правила вязки арматуры

Давайте разберёмся, для чего такие нормы нужны и какие последствия могут быть, если эти нормы и правила не соблюдаются. И как вязать арматуру, чтобы полученное железобетонное изделие получило проектную прочность.

Люфт, свободное перемещение (пусть даже в ограниченных пределах) арматурных сеток после заливки формы бетонной смесью вызовет напряжение в конструкции железобетонного изделия. Что рано или поздно скажется на его прочности. Поэтому элементы арматуры нужно надёжно фиксировать друг к дружке.

Для этой цели применяется

Сварка элементов
Вязка проволокой
Скрепление пластиковыми хомутами.

Вязать или варить?

Иногда выбор: вязать арматуру или варить не совсем правомерен, т. к. сварку целесообразно применять при изготовлении каркасов, усиливающих фундаменты таких сооружений, как плотины, многоэтажные дома и габаритные коттеджи с углублениями под ледники, подземные гаражи и пр. Только в этих случаях оправдан найм сварщика – а это уже дополнительные расходы, увеличивающие затраты. При этом и сама арматура должна быть предназначена именно для сварочных работ – в противном случае любой другой металл в местах сварки приобретает повышенную хрупкость, что в дальнейшем может сказаться на качестве железобетонного изделия в целом. При этом руководствуются ГОСТ 14098-2014 «Соединения сварные арматуры и закладных изделий железобетонных конструкций» , а сталь берётся с маркировкой «С». Например – А400С.

Пластиковые хомуты дороги сами по себе, не выдерживают отрицательных температур, поэтому применяют их в основном в летнее время и при частном строительстве с небольшими объёмами вязки арматуры.

Вязка арматуры под ленточный фундамент

При закладке ленточных фундаментов, которые в большинстве случаев применяют в частном строительстве, основным способом скрепления горизонтальных продольных и поперечных, а также вертикальных прутков арматурного каркаса является вязка крючком. Реже – пластиковыми хомутами. При этом рабочие горизонтальные пруты, несущие на себе основную нагрузку в фундаменте, укладывают вдоль фундаментной ленты, поперёк укладывают пруты, называемые «хомутами», а вертикальные стержни, почти равные высоте фундаментной ленты, крепятся, как видно из названия, строго вертикально, и должны иметь поперечное сечение не менее 8 мм. Вяжут обычно сначала верха и низа арматурного каркаса, а потом начинают связку с одним из них вертикальных составляющих.

При образовании прямого угла (стыке элементов фундамента под две стены, расположенные под углом друг к дружке) элементы конструкции укрепляются дополнительными диагональными прутками усиления с сечением не менее 10 мм. Вязание арматуры на угловых переходах осуществляется с большими нахлестами арматуры (делается Г-образное или Т-образное армирование, так как простая последовательная связка вызовет перекос конструкции и её внутреннее напряжение).

Угловое усиление диагональными прутками

Крючок очень удобен при вязке арматуры непосредственно в опалубке – в этом случае конструкция не будет подвергаться дополнительным деформациям и станет надёжной составляющей в ж/б изделии в целом.

Схема ленточного фундамента может быть представлена как врытая вертикальными стенками в землю бетонная конструкция, своими очертаниями повторяющая очертания стен будущего дома. Кроме того, заливаются бетоном на арматуре также части фундамента, на которые будут опираться и внутренние перегородки.

Вязка арматуры для монолитной плиты

В частном строительстве, когда не требуется обустройство подвалов, погребов и иных подсобных помещений под домом, применяют простой метод создания фундамента – опорная монолитная плита. Для её создания делают хорошо выровненную песчано-гравийную подушку, на которой вяжут объёмный арматурный каркас.

Шаг между горизонтальными прутьями для такой плиты выбирают от 20 до 40 см, толщина плиты, а значит – и вертикальный размер опорных прутков – от 20 до 30 см. От диаметра прутка арматуры зависит и способ вязки арматуры для опорной монолитной плиты: мёртвыми узлами, простыми, когда делается одинарный нахлёст, или комбинированным способом.

Таблицы

Существуют таблицы нахлёста прутков, регламентирующие разные аспекты работы с арматурой. То есть по способам её соединения в зависимости от марок бетона (вязка, сварка), нагрузок, которые испытывают железобетонные изделия, длиной прямой анкеровки, сечения арматурного прутка и т. д. Кроме того, в современных таблицах приводятся расчёты использования двусторонней серповидной в сечении арматуры, изготавливаемой по европейским стандартам (взамен российской с кольцевым сечением), которая обходится дешевле традиционной. Учитывая, что вес арматуры и бетона обычно соотносится примерно как 1 : 1, использование арматуры новых стандартов оказывается на 20-30% выгоднее.

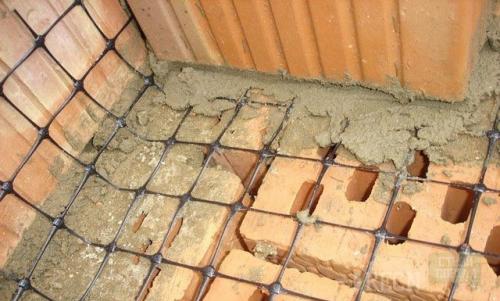

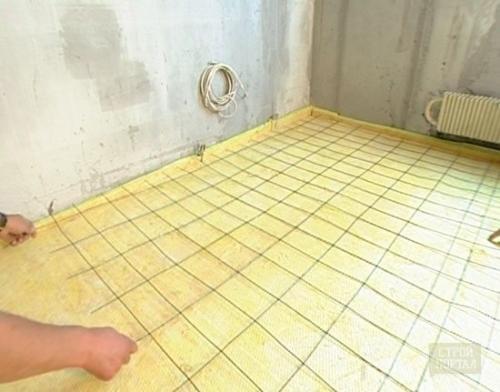

Кладочная сетка характеристики. Полимерная кладочная сетка

Базальтовая сетка кладочная или пропиленовая используется для армирования кладки. Сырьем для ее изготовления служит непрерывное базальтовое волокно. С ее помощью устанавливается надежная связь между рядами блоков. Сетка задерживает раствор, не давая заполнить пустоты, что важно для теплоизоляции. Также армирующая сетка используется при:

устройстве стяжки пола;
нанесении толстого слоя штукатурки;
армировании межэтажных перекрытий;
армировании дорожных покрытий.

Полимерная кладочная сетка обладает рядом преимуществ, отличающих ее от аналогичных материалов.

Полимеры устойчивы к воздействию щелочной среды цементного раствора и не подвержены коррозии, благодаря чему срок службы такой сетки будет более продолжительным.
От разрушения под воздействием солнечной радиации полимерная сетка предохранена элементами строительной конструкции.
Полимерную сетку легче подогнать к месту укладки: ее можно разрезать ножницами по металлу, не прикладывая особых усилий.
Стоимость ее ниже, чем у сеток из металла.
С ее помощью кладка становится более прочной, что позволяет экономить раствор.
Обладает меньшим весом, чем металлическая сетка.
Является хорошим теплоизолятором, не проводит электричество.
Эластична, выдерживает значительные нагрузки при изгибе.
Хорошо сочетается с пено- и газосиликатными блоками, кирпичом, камнем, блоками из ячеистого бетона.

Важно: в связи с ее меньшей механической прочностью, полимерная сетка используется исключительно при возведении малонагруженных перегородок. В несущих стенах должна быть уложена сетка из стальной проволоки.

Наилучшими показателями прочности отличается сетка с ячейками 25×25 мм. Для того чтобы обеспечить лучшую адгезию, применяют пропитку полимером (акрилатом).

Сетка дорожная. Ключевой параметр, который поможет выбрать сетку дорожную

Важный параметр, определяющий выбор дорожной сетки – это класс арматуры. На рынке предлагается дорожная сетка, изготовленная из арматуры классов А500С, B500C, А600С, А-400 (AIII). Следует аккуратно, с использованием технико-экономических обоснований, применять дорожную сетку из арматуры класса А240 (AI).

Этот же ГОСТ 23279-2012 подразделяет сварную сетку на две большие группы. Поэтому дорожная сетка может быть легкой, диаметром проволоки или арматуры от 3 до 10 мм, и тяжелой (тогда диаметр арматуры от 12 до 40 мм).

И еще обозначенный нормативный документ предопределяет форму выпуска. Легкая дорожная сетка продается либо в рулонах, либо картах (прямоугольные плоские металлоконструкции, сложенные в упаковки). Тяжелая дорожная сетка представлена только в картах (из-за большого диаметра арматуры ее просто не свернуть в рулон). Это нужно учитывать при покупке и доставке на объект строительства при выборе транспортного средства для перевозки, особенно размер карты, как правило, в метрах указывается длина и ширина.

Возвращаемся к ГОСТ 2715-75. Чтобы подобрать дорожную сетку правильно нужно учитывать еще и размер ее ячеек. В указанном нормативном документе для сварной сетки длина основы от 12 до 250 мм, размер утка от 16 до 250 мм. Исходя из практики, к дорожной сетке, как правило, относят сетку с размером основы и утка от 50 до 250 мм, но никто не запрещает применять для армирования покрытия, укрепления грунта или решения других задач в качестве дорожной сетку с меньшим размером ячейки, только должно быть технико-экономическое обоснование. Наиболее распространены такие размеры как 50х50, 100х100, 150х150, 200х200, то есть дорожная сетка с квадратными ячейками.
