Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

• Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
• Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Даже, взглянув на фото, становится очевидно, что  эти два изделия выполняют разные функции.

Таким образом, отличие балок от ригелей очевидны: балка – это широкое понятие, которое включает в себя опоры разных типов. Ригель же выполняет более узконаправленную функцию и производится по особой технологии на основе более прочных материалов.

Двутавровые балки перекрытия деревянные расчет для 6 метрового пролета. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Пример расчета деревянной балки. Пример упрощенного расчета деревянной балки перекрытия

Cодержание:

1 этап. Определение расчетной длины балки.

Помещения бывают разные, чаще не квадратные. Наиболее рационально делать балки перекрытия так, чтобы длина балок была минимальной. Например если размер помещения 4х6 м, то если использовать балки длиной 4 метра, то требуемое сечение для таких балок будет меньше, чем для балок длиной 6 м. В данном случае размеры 4 м и 6 м условны, они означают длину пролета балок а не длину самих балок. Балки, само собой, будут длиннее на 30-60 см.

2 этап. Определение расчетной нагрузки.

Ну а теперь приступим непосредственно к расчету. потому что определение длины балки - это еще не расчет, а так, небольшое уточнение.

Расчет деревянного перекрытия вообще и в частности деревянных балок начинается с определения нагрузки на перекрытие. Обычно перекрытия жилых зданий рассчитываются на распределенную нагрузку до 400 кг/м². Я тоже считаю, что для большинства расчетов перекрытий по деревянным балкам такой нагрузки достаточно, даже с учетом собственного веса и балок и перекрытия, а для расчета чердачного перекрытия хватит даже 200 кг/м². Поэтому дальнейший расчет будет проводиться для вышеуказанной нагрузки при расстоянии между стенами 4 метра.

Примечание : Определение расчетной нагрузки - отдельная большая тема. В состав расчетной нагрузки входит постоянная нагрузка от веса перекрытия и временная нагрузка. Временная нагрузка - это мебель, напольное покрытие, люди и животные. Причем люди и животные - это не просто временная нагрузка, но еще и динамическая, а иногда и ударная (если люди или животные любят прыгать или падать). Возможных сочетаний и комбинаций нагрузок - великое множество. Для упрощения расчетов для междуэтажных перекрытий обычно принимается указанная расчетная нагрузка 400 кг/м², для чердачных перекрытий можно принимать 200 кг/м². Но если по деревянным полам будет делаться стяжка, устанавливаться чугунные ванны, бильярдные столы с каменной плитой или будут выполняться тяжелые перегородки, то это конечно же нужно учитывать при расчетах.

3 этап. Выбор расчетной схемы.

Деревянную балку перекрытия можно рассматривать как балку на двух шарнирных опорах, в этом случае расчетная модель балки будет выглядеть так:

Если на балку перекрытия сначала будут укладываться лаги, а только потом настил, то такую балку следует рассматривать не как загруженную равномерно распределенной нагрузкой, а как загруженную несколькими сосредоточенными нагрузками и равномерно распределенной нагрузкой от собственного веса. Впрочем, если количество лаг будет больше 5 и устанавливаться лаги будут на одинаковом расстоянии, то на разницу между сосредоточенными и равномерно распределенной нагрузкой можно не обращать внимания, так как мы берем нагрузку с хорошим запасом. При меньшем количестве лаг желательно использовать коэффициенты перехода от сосредоточенных к равномерно распределенной нагрузке.

1. Вариант.

4 этап. Определение максимального изгибающего момента.

W

Отличие балки от ригеля википедия. Чем отличается ригель от балки

Строительство развивается очень активно, и количество новых терминов увеличивается с каждым днем. Но чтобы их правильно применять, необходимо знать, чем одно понятие отличается от другого. Не только обычные люди, но и опытные инженеры нередко попадают в тупик, когда им задается вопрос о том, в чем же разница между ригелем и балкой.

Разница, несомненно, есть, и в этом вопросе предстоит разобраться.

Что такое ригель и балка

• Ригель – это горизонтальный опорный элемент, к которому пристраиваются остальные несущие конструкции. Основная функция ригеля заключается в распределении нагрузки стропил на балки. Чаше всего его изготавливают из дерева, металла или железобетона, от этого зависит и форма ригеля.
• Балка – конструктивный элемент строительства, основная функция которого заключается в работе на изгиб. Это несущая конструкция, которая может быть изготовлена из дерева или металла.

Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками. Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально.

Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса. А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.

Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования.

Отличие балки от ригеля на примере. Сравнение ригеля и балки

В чем же разница между ригелем и балкой? При проектировании строительных сооружений немаловажно правильно оперировать терминами, так как от этого зависит понимание процесса возведения конструкции всеми работниками. Ригель можно назвать балкой, но стоит принимать во внимание, что тогда эта балка станет несущим элементом, который будет установлен горизонтально.

Говоря на строительном языке, ригель – это несущая балка, которая является основой для будущего каркаса. А вот каркас возводится с помощью балок. Чаще всего они работают на изгиб, то есть, например, с их помощью возводится чердачное помещение. Балка может использоваться в качестве перекрытия между этажами. Ригель – это стержень строительной конструкции, а балка применяется для построения каркаса.

Сфера применения ригеля более широкая, так как он является основным элементом строительства. В свою очередь балки используются исключительно в строительстве зданий и сооружений в качестве перекрытия или покрытия. Такая особенность связана еще и с тем, что балки бывают лишь из дерева и металла, ригель же можно изготовить и из железобетона, что значительно расширяет сферу его использования.

Опираясь на процесс строительства и свойственную ему терминологию, следует отметить, что балка – это самостоятельный конструктивный элемент, который при проектировании тщательно рассчитывается. Ригель – это часть рамы, которая жестко связана со стойками, поэтому в процессе проектирования расчету не поддается. В этой связи понятие балки более широкое, в то время как назначение ригеля четко определено и не может изменяться в зависимости от условий. С точки зрения этимологии, балка – это более широкое понятие, так как ригель – это та же балка, но выполняющая узкоспециализированную функцию.

Сращивание балок перекрытия по длине. Как все устроено

Дерево хвойных пород является наиболее востребованным материалом для строительства межэтажных и чердачных перекрытий в частном доме. Основная причина очевидна — невысокая по сравнению с монолитным железобетоном или готовыми плитами цена.

Кроме того: перекрытие по деревянным балкам, в отличие от плитного, может быть смонтировано без услуг погрузочной техники, что тоже обеспечивает существенную экономию. От монолитного оно выгодно отличается тем, что не требует сооружения опалубки.

1. Обеспечить их достаточную несущую способность при расчетных долговременных нагрузках;

Выполнить эффективную межэтажную шумоизоляцию;

2. Если речь идет о перекрытии над неотапливаемым подвалом или под неэксплуатируемым чердаком — организовать достаточно эффективную теплоизоляцию, соответствующую требованиям климатической зоны, в которой вы проживаете.

Первая задача решается подбором оптимальных сечения и шага балок. Максимальная длина деревянной балки перекрытия обычно ограничена 6 метрами — длиной поставляемого производителями бруса камерной сушки; при большем пролете сооружаются промежуточные несущие стены или опорные колонны.

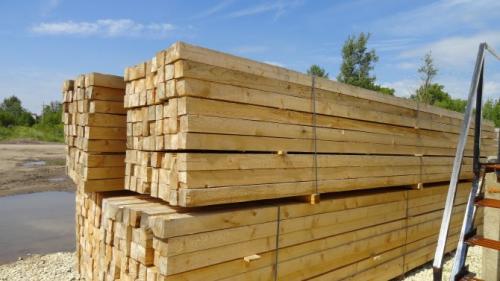

Длина бруса ограничена размерами камер сушки.

Для решения второй и третьей задач межбалочное пространство заполняется утеплителем — стекло- или минеральной ватой, пенополистиролом, эковатой и прочими материалами. Их выбор — тема для отдельного исследования; на нем мы не станем заострять свое внимание.

Типичная конструкция утепленного перекрытия такова:

• На боковые поверхности балок в их нижней части набиваются черепные бруски сечением от 40х40 мм .

Крепление черепных брусков.

• По ним без крепления укладываются доски толщиной от 25 мм.
• По настилу расстилается пароизоляционная пленка . Она перекрывает и доски настила, и балки.
• Между балками укладывается утеплитель .
• Сверху он застилается гидроизоляцией (чаще всего в этой роли выступает обычный полиэтилен с проклеенными швами между полотнами).
• По гидроизоляции настилается черновой пол — непосредственно по балкам (при достаточной толщине половой доски) или по перпендикулярным им лагам. В первом случае между балками и настилом набивается контробрешетка — рейка толщиной 20 мм, оставляющая под настилом просвет для вентиляции.

Структура утепленного перекрытия.
