Проходной выключатель 3 точки. Где используется система трех выключателей?

Проходной выключатель 3 точки. Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

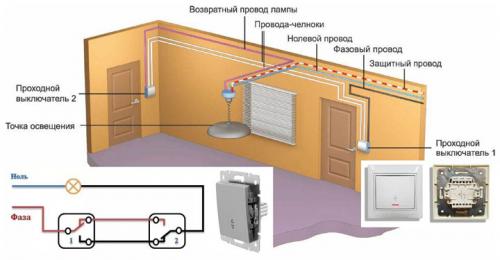

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

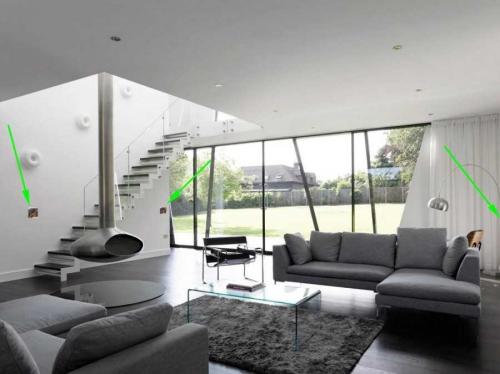

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

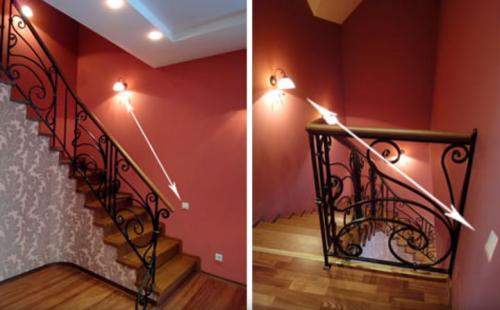

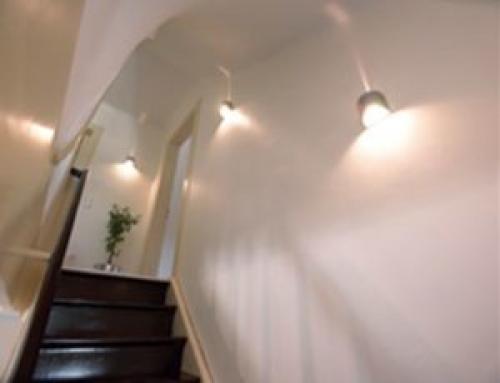

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Перекрёстный выключатель схема подключения. Конструктивные особенности комбинированного переключения

Опции, которые когда-то были доступны только в «умном доме», сегодня доступны каждому. Можно применять автономное включение/отключение светильников из нескольких удалённых точек в комбинации с другими приспособлениями:

• реле времени (диоды автоматически включаются вечером);
• датчики присутствия;
• хлопковые выключатели;
• дистанционное управление пульт (ДУ);
• различные типы перекрестных и проходных выключателей.

Все они очень удобные в применении, при условии правильного подключения. Если есть затруднения с подсоединением каких-либо устройств, управляющих освещением из 3-4 точек, воспользуйтесь понятной схемой подключения.

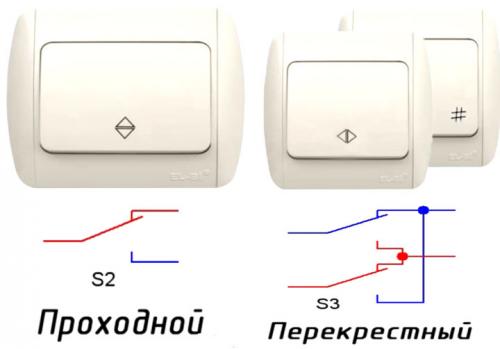

Отличие перекрестных схем в том, что выключатели такого типа предполагают не 3 контакта (как у стандартных), а 4. На нашем рынке наиболее востребованными остаются устройства от Unica Q, АВВ и «Шнайдер Электрик». У них довольно простая конструкция и безупречная эксплуатация – схема замыкается и размыкается по 2 контакта на разные линии питания.

Технические характеристики перекрёстных переключателей во многом сходны:

• сила тока: 10 А4;
• напряжение: 220–230 В;
• материал коробки: термопласт, пластик или поликарбонат.

Проходные выключатели можно применять автономно, а перекрестные замыкаются по общей схеме, в чем их принципиальная разница. Модели перекрестного типа работают в комплекте с проходными. Это будет несколько точек управления с одной кнопкой или спаренных 1-клавишных выключателей, замыкающих систему контактов, которые соединены перемычкой. Для подключения нужны четырехжильные провода.

Также есть модели поворотного типа, но они дороже. По каталогам можно выбрать устройства разного дизайна, как на фото перекрестного выключателя. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие.

Проходной выключатель 3 точки схема. Как правильно подключить проходной выключатель. Схема управление светом с 2-х и 3-х мест.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2 2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

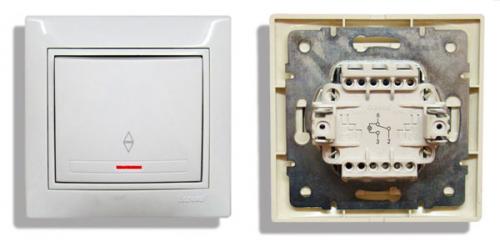

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

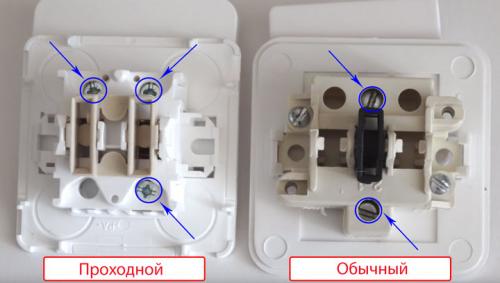

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

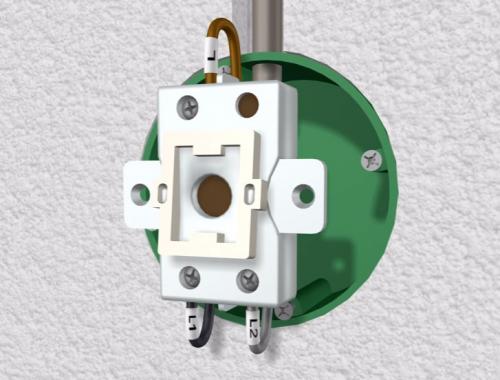

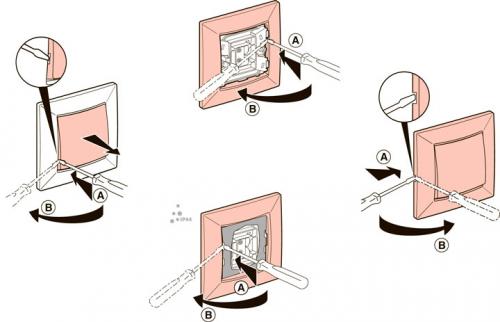

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

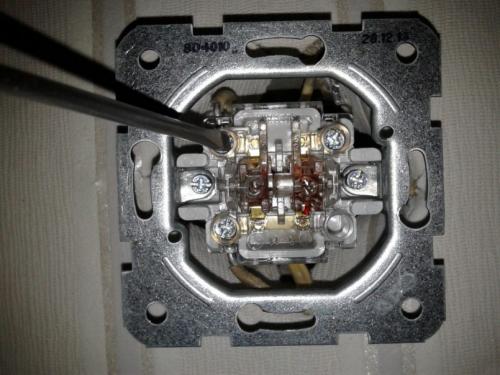

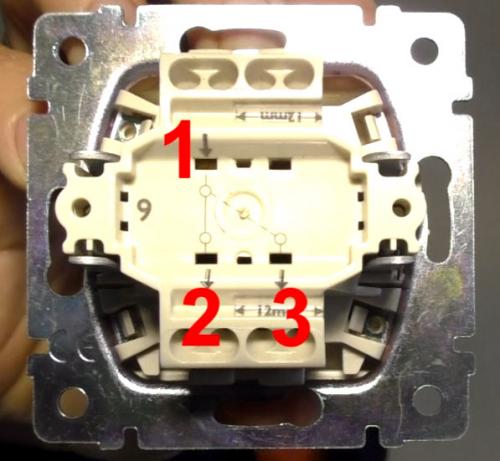

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное - это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет "пищать" или показывать "0" при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

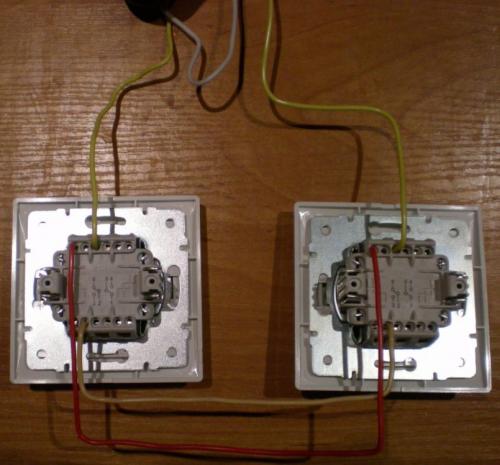

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

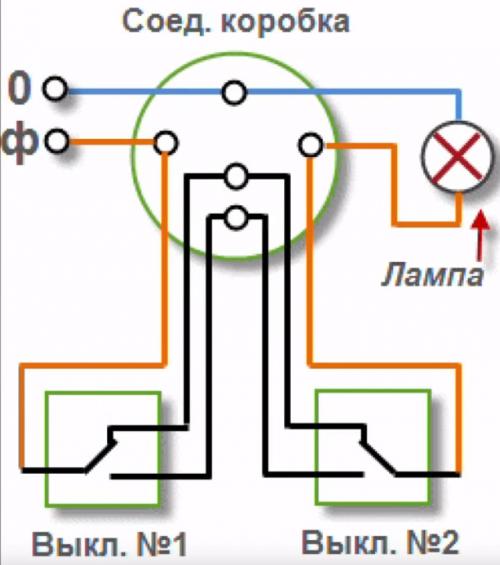

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) - фаза

• синий - ноль

Сборка начинается с нулевых проводников. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Осталось правильно и без ошибок подключить фазные проводники.Основные правила подключения в этой схеме которые вам нужно запомнить:

Первый из недостатков проходных выключателей - это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных. Второй недостаток - большое количество соединений в распаечных коробках.

Перекрестный выключатель. Конструкция перекрестного выключателя: особенности применения и советы, как выбрать перекрестный выключатель. 150 фото идей использования

Перекрестный выключатель – устройство, предназначенное для применения в электрических коммуникационных схемах. Часто устанавливается при необходимости управления осветительными приборами из разных мест.

В большинстве случаев перекрестные выключатели устанавливаются как дополнительные устройства к имеющимся проходным выключателям. Перекрестные коммутаторы предназначены для использования только в комплексе с проходными выключателями.

Конструктивные особенности перекрестных выключателей

Перекрестный выключатель (коммутационный аппарат) позволяет объединить электрические цепи, напряжение тока в которых не выше 250 В. Приборы в традиционном исполнении ориентированы на применение в теплых помещениях с нормальным уровнем влажности, и производятся в соответствии с классом защиты IP20.

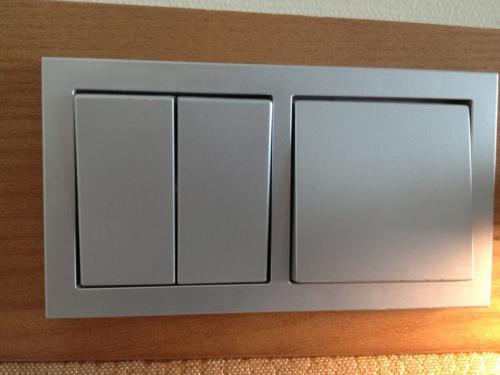

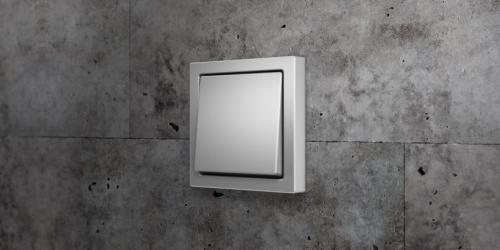

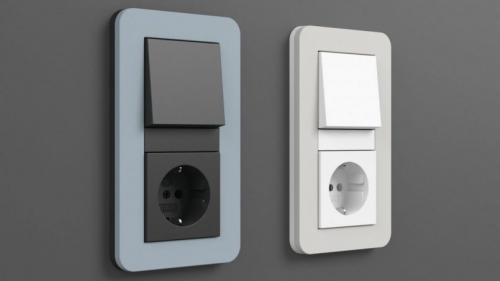

По внешней конструкции такие выключатели практически не отличаются от обычных приборов для управления освещением. Но, внутренняя схема перекрестного выключателя значительно отличается.

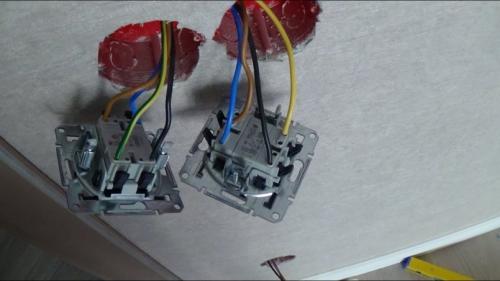

Монтаж перекрестных выключателей осуществляется аналогично обычным приборам. Устройство может быть установлено встраиваемым или накладным способом.

Современные выключатели производятся из специальных полимерных материалов, не поддерживающих горение, поэтому отличаются высоким уровнем пожарной безопасности. Как видно по фото перекрестного выключателя, внешнее исполнение изделия может быть самым разным. Это позволяет подбирать коммутационные приборы под стилистику помещения.

Устройства, рассчитанные на ток в 10 А базируются на быстрозажимных контактах. Выключатели для тока в 16 А оснащаются зажимами клемм на винтах. Как правило, клеммы фазы и нуля выполнены в разных расцветках, для удобства монтажа.

Клеммы приборов позволяют подключать как одножильные, так и многожильные провода. Большинство устройств для одножильных проводов рассчитаны на сечение не более 2,5 мм2. Модели для многожильных проводов с нагрузкой до 16 А позволяют использовать проводники с сечением до 4 мм2.

Схемотехника перекрестных выключателей

Все перекрестные коммутаторы построены на основе единой схемы. Но, конструктивное исполнение может быть разным, в зависимости от количества групп контактов. Наиболее распространенные модели (с 1 клавишей) оснащаются 2 подвижными и 4 неподвижными клеммами.

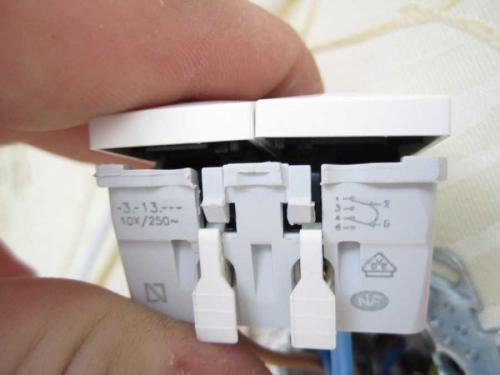

Схематика конкретного прибора обычно нанесена на обратной стороне корпуса. Перекрестные устройства с 2 или 3 клавишами имеют более сложную схему, предусматривающую 4-6 плавающих и 8-12 стабильных контактов.

Перекрестные выключатели всегда устанавливаются вместе с парой традиционных коммутаторов. Поэтому, подбирая такой прибор необходимо учитывать количество рабочих контактов. Промежуточные выключатели всегда имеют минимум 4 рабочие клеммы.

Такие устройства позволяют реализовывать более гибкие и практичные схемы управления освещениям. Очень часто такие выключатели используют при организации инфраструктуры на производствах. Также подобные решения можно встретить в многоэтажных домах, когда выключатель на каждой лестничной площадке включает и выключает освещение во всем подъезде.

Принцип работы выключателя перекрестного типа заключается в возможности управления освещением из нескольких мест за счет переключения линий. К примеру, такие приборы позволяют управлять освещением из трех или более точек. Для этого между двумя проходными выключателями устанавливается один перекрестный коммутатор на 2 клавиши, отвечающие за регулировку других компонентов цепи.

Перекрестный выключатель отвечает за переключение линий, попеременно выключает одну и подключает другую цепь.

Схематика контактных групп перекрестного выключателя

Цоколь обычного одноклавишного реверсивного коммутатора включает 4 пары клемм. У каждой пары имеется свое визуальное обозначение, обычно в виде стрелки. Это необходимо для правильного подключения прибора. Входящие стрелки обозначают общую (перекидную) группу контактов, исходящие – постоянную.

К клеммам общей группы подключаются провода с проходного выключателя, являющегося первым в цепи. Клеммы второй группы предназначены для подключения проводов, выходящих на следующий проходной прибор.

Реверсивные устройства могут эксплуатироваться в двух коммутационных схемах:

• Прямая (как в случае с 2 проходными выключателями).
• Перекрестная

В первом случае предполагается конфигурация прямого соединения с функцией замыкания и размыкания цепи. Во втором случае устройство позволяет реализовать режим инверсии. Это позволяет использовать устройство не только как выключатель для управления осветительными приборами, но и в качестве универсального коммутатора. Это дает возможность расширить функции электрических схем и обеспечивает большую вариативность в монтаже.

Перекрёстный выключатель схема. Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

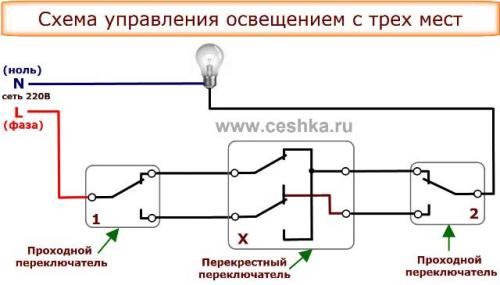

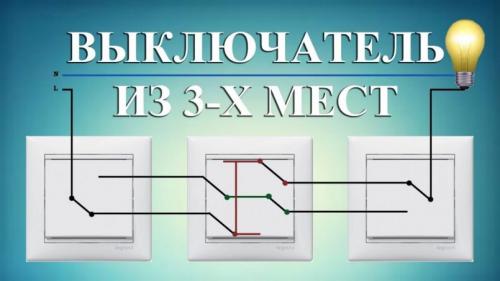

Схема управления освещения с трех мест

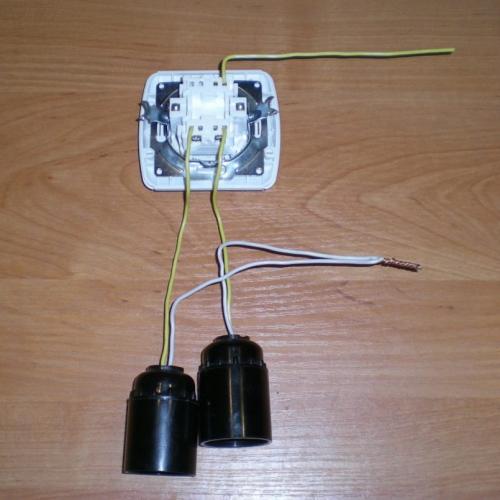

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Видео подключение проходных выключателей из трех точек. Продолжение
