Водослив с крыши своими руками. Правила и последовательность сборки желобов

Водослив с крыши своими руками. Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим уклоном, равным 2-3 мм на 1 пог.м желоба, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится встык с зазором около 3 мм. На месте стыка защелкивается соединитель желоба с герметизирующей прокладкой из пористой резины. Чтобы снизить возможность протечек, места стыков обрабатывают специальным герметиком для кровельных работ.

Если дом находится на одной территории с деревьями с густой листвой – спасти от нее смогут «паук» для воронки и сетка для желоба.

Пример сетки для желоба и воронки Источник grandline.ru

При этом, стоит помнить – сетку не нужно обслуживать, т.к. налипшую на нее листву просто сдувает ветром, а вот паука иногда придется чистить.

Монтаж желобов Источник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Для водостока с трубой диаметром 90 мм существует правило: 1 воронка на 10 пог.м желоба. К примеру, если длина карниза здания равна 10, то на ее поверхности монтируется один стоя. Если длина больше данного значения, но меньше 20 м, то устанавливаются два стояка.

Хотя и допускается монтаж одной трубы на длину желоба до 10 метров, но мы не рекомендуем делать длинный сток в одну строну, так как, визуально, данный уклон будет виден и данная эстетическая особенность не каждому придется по вкусу. Оптимальная длина желоба для одной сливной трубы не более XXX метров.

Это и красиво и убережет систему от перезаполнения в моменты сильных проливных дождей

Если же длина карниза до 10 метров, но скат кровли большой (более 70м2), то поможет установка водосточной системы прямоугольного сечения, например Vortex, так как пропускная способность данной системы больше на 60%

технический специалист Grand Line

Семен Графов

Трубы к стенам дома крепятся хомутами с шагом 1,5 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока Источник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают специальным герметиком для кровельных работ.

Водостоки своими руками из подручных материалов. Материалы для изготовления самодельных водостоков

Первое, с чем надо определиться при выборе водосточных желобов, материалов и комплектующих для системы — это баланс затрат и времени. Сделать водостоки для крыши своими руками можно из подручных материалов от пластиковых труб, бутылок и жести (нержавейки, оцинковки), можно купить готовые элементы и заняться монтажом самостоятельно. Вопрос в том, какой материал обойдется дороже, на что уйдет больше времени и труда. В расчет затрат стоит включить и подготовку деталей, поскольку сделать водосточный желоб своими руками из металла может оказаться довольно сложной задачей.

Самодельная водосточная система

Сначала определимся с материалами и сложностью работы. Самодельные стоки водослива состоят из большого количества профильных деталей довольно сложной формы. Придется потратить много времени и сил на подгонку и герметизацию. Рассматриваем варианты с выбором материалов для водостока:

• жесть или оцинковка — подойдет листовая нержавеющая или оцинкованная сталь толщиной примерно 1 – 1,2 мм, из которой можно сделать все детали отвода, и которая прослужит долго, если вы не поцарапаете ее при крое и монтаже;
• пластмассы — гнуть лист полимерного материала самостоятельно невозможно, гораздо лучше взять пластиковые водопроводные или канализационные трубы диаметром 100 – 110 мм и разрезать их вдоль, чтобы сделать основные детали, желоба;
• подручные средства, подходящие для небольших строений, дачных домиков, беседок — разрезанные пластиковые бутылки для водостока с небольшой пропускной способностью, но легкого и долговечного.

Сделать водосток своими руками проще всего из пластиковых заготовок, но, если у вас есть навыки, инструмент и время, то стоит попробовать металл. Есть и некоторые тонкости, зависящие от материала.

1. Желоба водосточных систем во время дождя и схода талой воды испытывают значительную нагрузку, а летом подвергаются постоянному солнечному облучению. Некоторые виды пластика, например, полиэтилен, чувствительны в ультрафиолету, а значит, быстро разрушаются на солнечной стороне.
2. При выборе для заготовок труб из сшитого полиэтилена вы столкнетесь с высокой ценой и сложностью резки. ПВХ без защитных добавок будет разрушаться ультрафиолетом. Выбирайте трубы с защитой или сразу рассматривайте вариант с готовыми водосточными желобами из состава стандартных систем отвода— они имеют защиту и изначально подогнанные размеры.
3. Водосточные желоба из правильно гнутой стали (оцинковки) служат долго, но при низком расположении под крышей могут сильно греметь на ветру и во время ливня.
4. Рассчитывайте материалы для водостока, исходя из необходимости сделать много дополнительных деталей, значит, расход будет большим, часть кроя пойдет в отходы. Водоотвод состоит из множества компонентов, позволяющих не просто собрать воду с крыши, но и отвести ее в землю, в дренаж.

Источник: https://stroyvsepodryad.info/novosti/montazh-vodostochnoy-sistemy-svoimi-rukami-ot-montazh-vodostochnoy-sistemy-svoimi-rukami

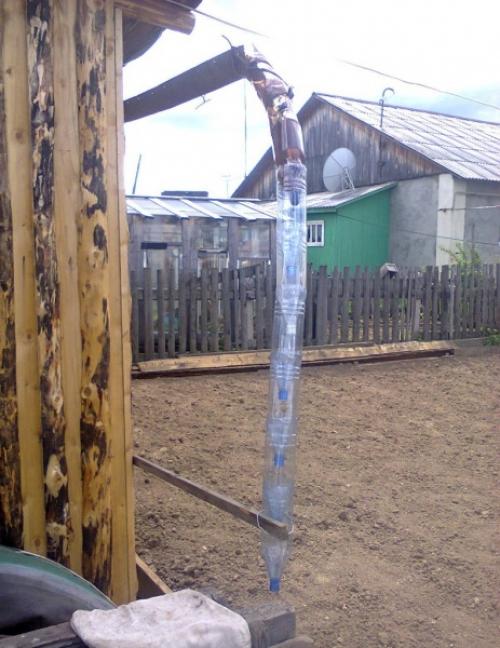

Водосток своими руками из бутылок.. Монтаж горизонтальной части водостока

В первую очередь пластиковую тару надо подготовить, а, точнее, сделать из нее своими руками заготовки нужной формы и длины. Поэтому от бутылки отрезают горловину и дно, оставляют только цилиндрическую часть, которую ножницами разрезают вдоль, делая две одинаковые половинки. То есть, из одной цилиндрической заготовки получаем два желоба.

Можно желоба соединить по несколько штук тут же на земле или собирать их по одной наверху под карнизом крыши. Если выбирается первый вариант, то желоба укладываются внахлест относительно двух краев со смещением в 15 мм. Крепление двух элементов производится степлером и металлическими скобами. Если их в наличии нет, то своими руками можно сделать отверстия шилом и скрепить два лотка проволокой. Рекомендуется нанести в место нахлеста герметик.

Теперь вся работа переносится на вверх. Главное условие хорошо работающей горизонтальной части водосточной системы – это ее уклон в сторону стояка. Здесь есть минимальный показатель угла наклона, он равен 2%, то есть, перепад уложенной лотковой линии должен составлять 2 мм на один метр ее длины. Для этого в самой верхней точке стока необходимо вкрутить саморез, и уже от него в сторону стояка провести леску с подсчитанным перепадом. Здесь вкручивается тоже саморез, на который наматывается проволока в виде петли. Это будет своеобразный кронштейн.

Точно так же проволока устанавливается и на верхнем саморезе. Теперь между двумя крепежными изделиями устанавливаются точно такие же через каждые полметра. Далее, на кронштейны укладываются подготовленные желоба.

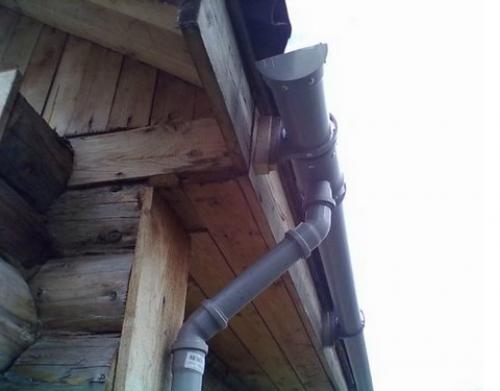

Водосток из профиля своими руками. Водосток из пластиковых труб

Для желобов пластикового водостока подойдут канализационные трубы из полипропилена диаметром 110 мм. Эти трубы распиливаются болгаркой и скрепляются между собой клеем или металлическими клипсами. Труба для слива воды делается из труб 50 мм в диаметре. Также понадобятся тройники с соответствующими диаметрами, соединяющие трубы в одну систему.

Необходимо, промерив периметр кровли, рассчитать необходимое количество труб, а также количество кронштейнов и хомутов для их крепления над крышей.

Кронштейны должны быть расположены на расстоянии 5-6 см друг от друга. Еще должны быть установлены держатели, которые монтируются в местах установки воронок и углах. Тупиковые отрезки желобов должны снабжаться специальными заглушками, чтобы дождевая вода не выливалась с водостока туда, куда не надо.

Водосток из канализационных труб можно крепить тремя способами:

• На кровлю
• На лобовую планку карниза
• На край стропил

Чтобы вода не застаивалась в желобах, необходимо, осуществляя монтаж водосточной системы, делать небольшой уклон по направлению к воронке. Крепление профиля нужно осуществлять ниже крыши не менее чем на 3 см, потому что конструкция может рухнуть весной вместе с льдом и снегом.

Также водосток можно сделать своими руками из пластиковых труб для вентиляции. Они изготавливаются с точно такими же поворотами и различными тройниками. За счет такой фигурной формы резать их намного сложнее. Если выбирать между круглыми и прямоугольными воздуховодами, то лучше выбрать прямоугольные. Важно выбирать большие размеры труб, чтобы желоба были крупнее и справлялись с большим объемом воды.

Водосток своими руками из канализационных труб. Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Обратите внимание! Не ошибиться в расчетах можно только с детально прорисованным чертежом водосточной системы. На нем следует указать все фитинги и крепежи, расстояния и размеры.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Водосток своими руками дешево. Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям .

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

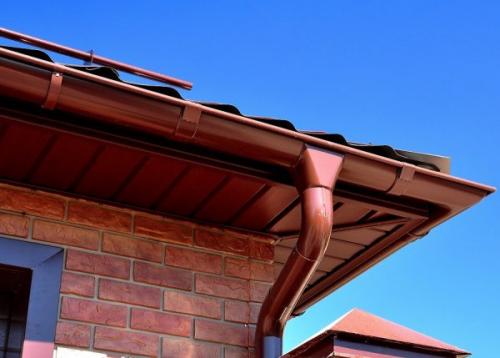

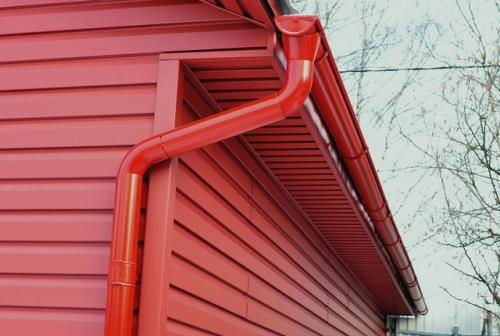

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать с вое недоброе дело.

Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность , долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками , изучив инструкцию, в специальной статье на нашем портале.

Источник: https://stroyvsepodryad.info/novosti/kak-sdelat-vodoslivy-s-kryshi-montazh-vodostochnoy-sistemy

Желоб водосточный своими руками. Зачем нужен водосток

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

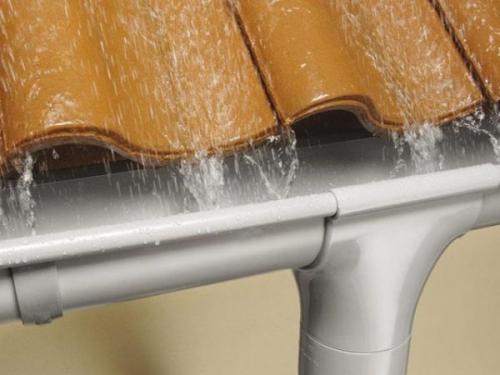

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Промышленные водостоки производят из специального пластика или оцинкованной стали и стоимость их достаточно высока. А если приплюсовать заглушки, воронки, уголки и колена, то цена увеличится вдвое. У готовых деталей есть своё преимущество — их легко собрать, как конструктор. Чтобы сэкономить, умельцы нашли альтернативу и стали самостоятельно изготавливать системы водоотлива из подручных средств, например, из пластиковых канализационных труб. Поэтому если дом или дача уже есть, а водостока там нет, то можно рискнуть изготовить его собственноручно.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

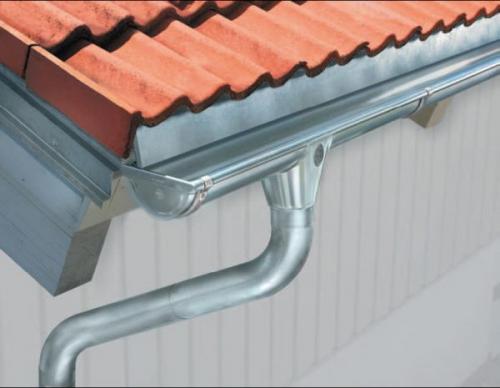

1. Водостоки из оцинкованной стали. Они долговечны, надёжны, устойчивы к нагрузкам и скачкам температур. Их минусом является шумность и подверженность к коррозии.

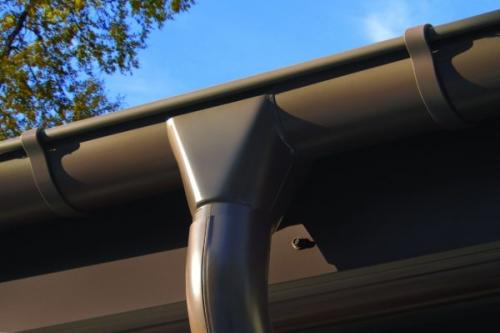

   Оцинкованная сталь — один из самых популярных материалов для водостока

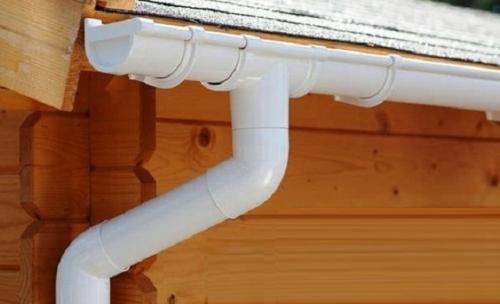

2. Системы отлива из ПВХ. Отличаются малым весом и низкой шумностью, легки в сборке и хорошо противостоят перепадам температур.

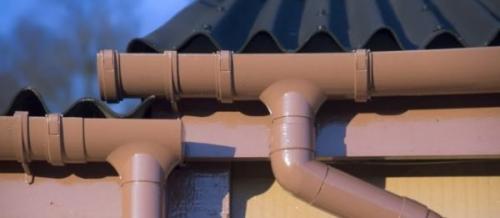

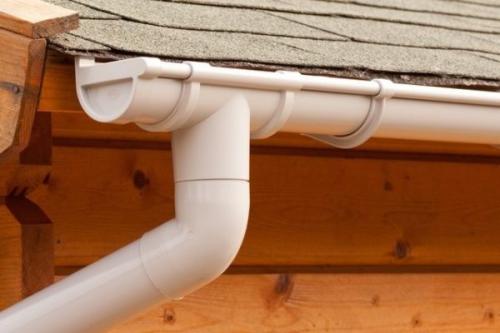

   Водосток из ПВХ — надёжен и бесшумен

3. Водоотводные системы из канализационных труб. Благодаря удобному монтажу и большому разнообразию переходников такие трубы стали отличной заменой промышленным водостокам из ПВХ.



   Канализационные трубы — отличный материал для водостока

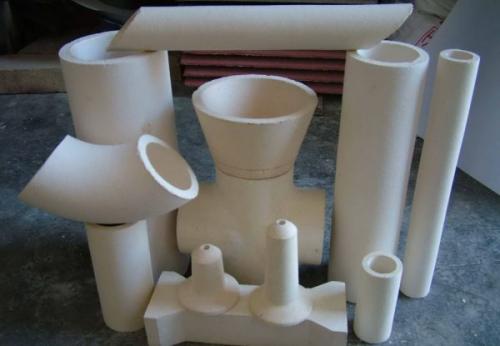

4. Трубы и желоба из керамики. Для них понадобится специальная глина и навык гончарства.



   Керамические трубы очень долговечны

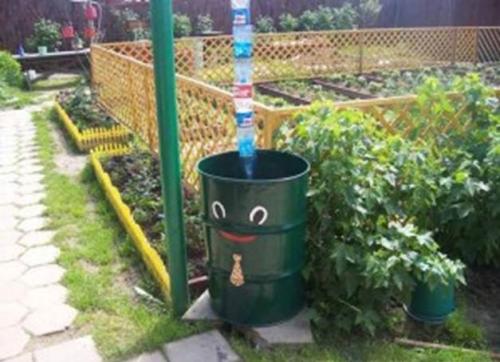

5. Отливы из пластиковых бутылок. Быстро монтируются, но годятся в качестве временной альтернативы.

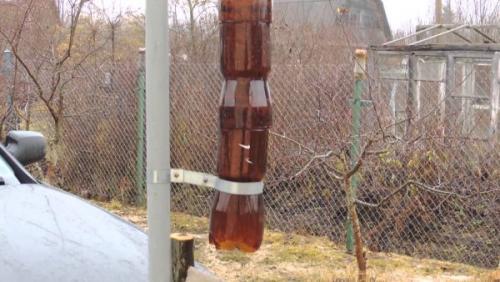

   Бутылочный пластик — самый доступный материал для создания водоотлива

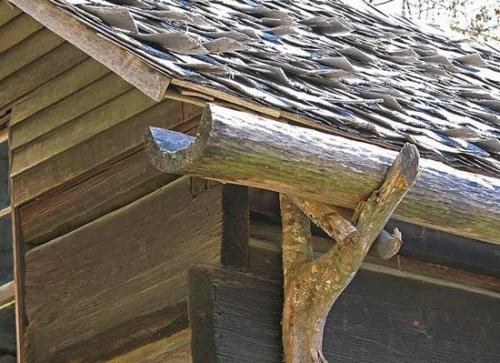

6. Деревянные водостоки. Изготавливаются вручную, служат долго только в случае специальной обработки.



   Деревянный водосток очень декоративен

7. Водоотливы из меди. Пригодны для длительной эксплуатации, но со временем покрываются патиной.
