Защита от сухого хода насоса. Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

мембраны, являющейся одной из стенок внутренней камеры датчика;
контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Защита циркуляционного насоса от сухого хода. Характеристики реле защиты насоса от сухого хода

Параметры для выбора датчика сухого хода:

максимальная рабочая температура – от 55 до 120 °С, если прибор нужен для системы горячего водоснабжения или отопления, то лучше выбирать модели, работающие с температурой от 110 °С, для трубопровода с холодной водой этот показатель значения не имеет;
рабочая среда – есть приборы, работающие только с водой и непригодные для систем отопления, заполненных антифризом;
максимальная температура окружающей среды – до +40 °С, нужно подбирать защиту с учетом особенностей помещения, в котором находится помпа;
размер присоединения – 1” или ¼”;
максимальный коммутируемый ток – от 10 до 16 А;
диапазон регулировки давления – пределы давления, на которые будет реагировать датчик после настройки пользователем.

Дополнительные характеристики:

класс защиты корпуса от проникновения инородных тел и жидкостей – у приборов, установленных во влажных помещениях, значение должно быть не ниже IP 42 (чем больше цифры, тем лучше прибор защищен от воздействия);
максимальный проток воды – должен соответствовать производительности насоса;
напряжение – от 220 до 250 В (средства защиты от холостого хода пригодны для работы только от бытовой электросети);
максимальное рабочее давление – от 6 до 10 бар;
наличие кабеля с розеткой и вилкой – они не всегда входят в комплект.

Защитные реле, контролирующие давление, имеют только резьбовое соединение, резьба может быть наружная или внутренняя.

Защита от сухого хода для насоса. Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

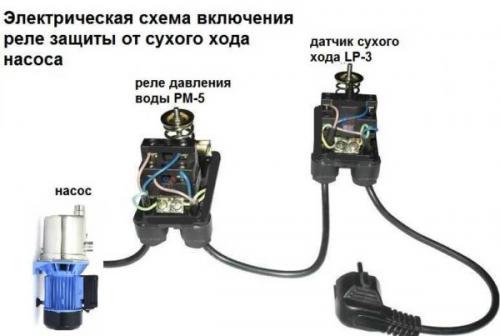

Электрическая схема включения реле защиты насоса от сухого хода

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема, но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает — давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать. Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Защита насоса от сухого хода с автоматическим перезапуском. Настройка автоматики

Защита от сухого хода насоса включается в зависимости от заданных пользователем показателей давления внутри системы. Чтобы задать параметры функционирования устройств, присутствует специальный регулировочный винт. Он соединяется с пружиной, которая изменяет силу натяжения при его повороте в определённую сторону. Именно при помощи винта пользователь задаёт показатели давления, при которых будет происходить размыкание электрических контактов и прекращение работы насоса.

Большинство моделей имеют стандартные настройки. Нижняя граница составляет 1,42 бар, верхняя – 2,84 бар. Но при необходимости пользователь может изменять указанные параметры. Чтобы увеличить порог для срабатывания устройства, винт поворачивают против часовой стрелки, уменьшить – за часовой.

При ручной регулировке важно установить параметры, которые не превышают давление, создающееся при нормально функционирующем насосе. В противном случае существует вероятность, что оборудование вовсе не будет реагировать на изменения свойств системы, что приведёт к её поломке.

При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.

Конструкция защитного реле Источник 2proraba.com

При настройке защиты от сухого хода важно учитывать и другие рекомендации:

Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления. Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Защита от сухого хода скважинного насоса. Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

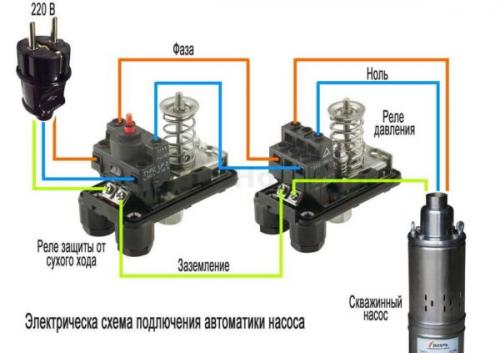

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Защита насоса от сухого хода своими руками. Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

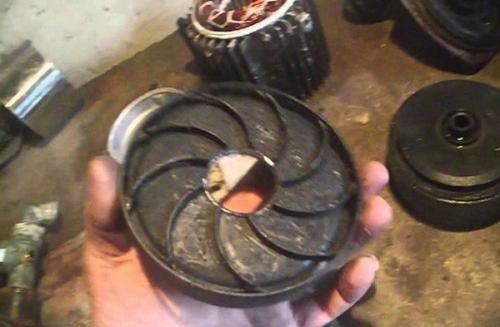

Деформированное рабочее колесо насоса

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто. Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой. При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

Отсутствие воды в гидротехническом сооружении.
Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
Забился обратный клапан.
Упало напряжение в питающей сети электроэнергии.

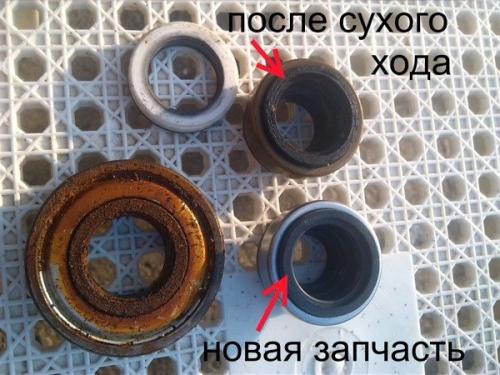

Детали насоса после работы в режиме сухого хода
Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Реле защиты от сухого хода насоса. Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

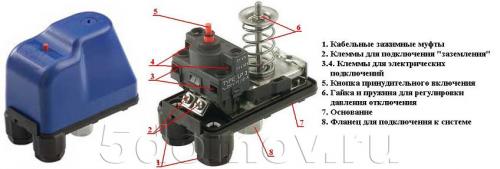

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

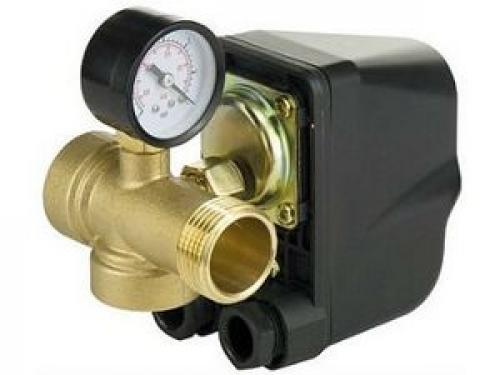

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

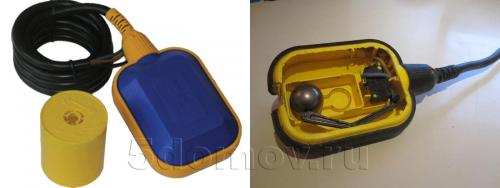

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

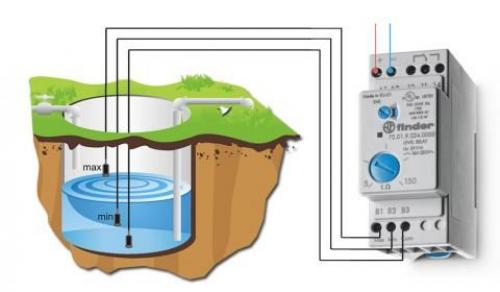

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

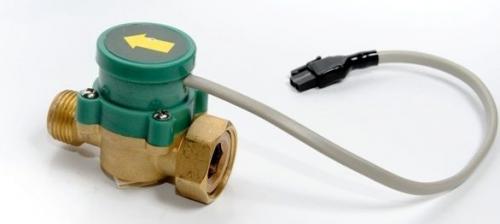

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

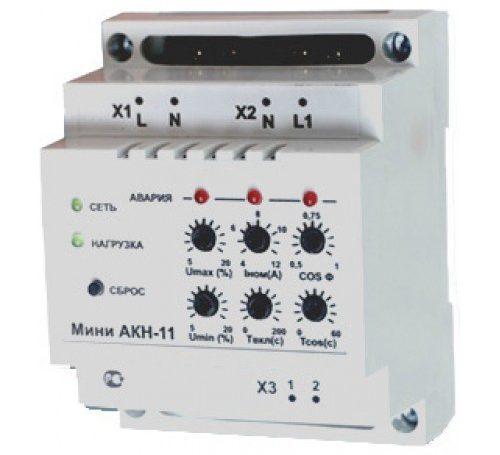

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.
