Для чего нужен обратный клапан в системе водоснабжения. Зачем нужен обратный клапан в водопроводной системы

Для чего нужен обратный клапан в системе водоснабжения. Зачем нужен обратный клапан в водопроводной системы

Обратный клапан в водопроводной системе, нужен для того чтобы предотвращать отток воды из трубы (резервуара). Рекомендуется применять, чтобы :

• Вода не стекала назад в колодец или скважину при отключении насоса;
• обеспечить нормальный режим работы контрольно-измерительных приборов;
• давление в различных контурах отопительной системы было разным в установленных пределах;
• ТЭНы и теплообменники в водонагревателях не портились по причине отсутствия жидкости;
• сантехнические устройства и приборы работали долго и исправно.

В зависимости от возлагаемых требований зависит место установки. В большинстве оно находится перед теми узлами, за безопасность которых отвечает клапан.

Устройство и принцип действия +

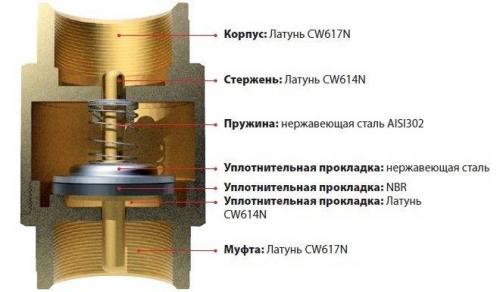

Какой бы тип устройства обратного клапана не взять в рассмотрение, приспособление состоит из одинаковых деталей:

1. Приемная зона, соединяемая с входной трубой.
2. Ограничитель, который может иметь одну или две створки, шар и т.д.
3. Фиксатор, удерживающий ограничитель.
4. Выходная зона (крепится к трубе для дальнейшего прохождения воды).

Элементы изготавливаются из металлов, металлосплавов и каучуковой резины.

1. Нормальное положение ограничителя – закрытое. Давление напора сжимает пружину, открывая проходное отверстие.
2. Жидкость беспрепятственно циркулирует, пока имеется достаточное давление.
3. При снижении интенсивности потока, его силы воздействия недостаточно, чтобы удерживать ограничитель в положении «открыто».
4. Заслонка остается закрытой, пока давление не увеличится до требуемого значения. Обратное движение жидкости по трубам исключено.

В продаже имеются различные модификации, обладающие различными конструктивными особенностями и устройством.

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

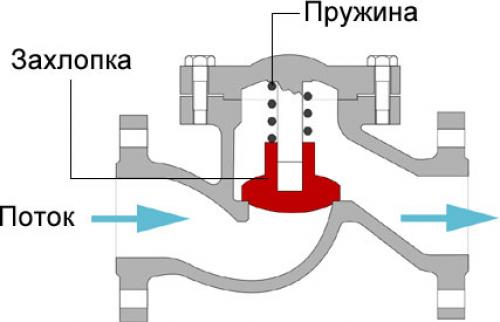

Пружинные клапана

Обратный клапан для водопровода с металлическим седлом

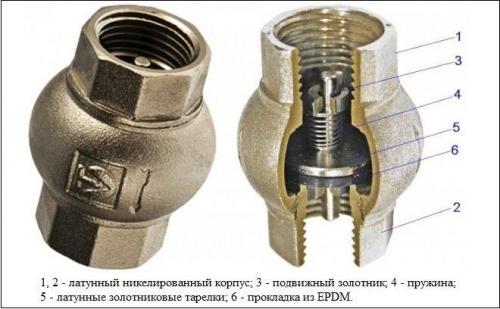

Клапан из латуни со сферической камерой

Комбинированный обратный клапан

Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Плюс такого клапана обратного давления воды – возможность разобрать и заменить изношенный затвор.

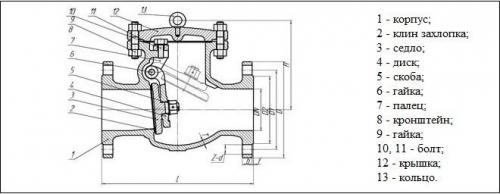

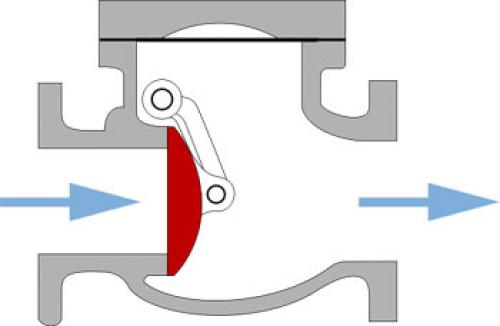

Поворотный лепестковый

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

Шаровая модель

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Для чего нужен обратный клапан в скважине. Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

• Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
• Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
• Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Независимо от показателей, обратный клапан как элемент запорной аппаратуры должен справляться со всеми возложенными на него задачами, включая регулирование расхода воды, обеспечение заданного давления, контроль уровня потока жидкости.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым , так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

• Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
• Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

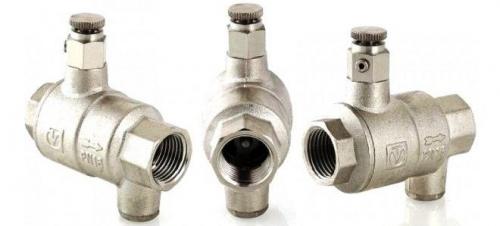

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Обратный клапан для воды характеристики. Как устроен обратный клапан

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Рис.1. Принципиальная конструкция обратных клапанов

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

Признаки неисправности обратного клапана воды. Как проверить обратный клапан?

А как проверить механизм и понять, что он корректно функционирует? Большинство обратных клапанов сделаны так, чтобы их можно было проверить. Что интересно – возможность самостоятельно проверить – один из пунктов в руководстве пользователя большей части устройств.

Чтобы понять, как функционирует обратный клапан , нужно всего лишь взять и повернуть его рычаг в нужную сторону (как именно, можно найти в инструкции), результатом будет подача воды. Делать подобные проверки нужно периодически, тогда, если и случится поломка, вы сможете вовремя о ней узнать.

Важно! Если производите установку обратного клапана самостоятельно, внимательно изучите инструкцию, там обычно описаны все нюансы монтажа.

В любом случае, перед вводом в эксплуатацию арматуры необходимо обратить внимание на характеристики изделия, а также температуру, давление и направленность рабочей среды, а также не пренебрегать правилами техники безопасности. Не лишним будет установить изоляцию, а также сигнальные указания.

Если устройство некорректно работает, требуется:

1. Немедленно выяснить причину;
2. Понимать, что все части системы нужно проверить, так как они связаны друг с другом;
3. Помнить, что обратный клапан стоит недорого и, если причину поломки не определить, то лучше приобрести новый.

Для того, чтобы купить новый обратный клапан, требуется знать модель устройства, или хотя бы рабочее давление, с которым он работает. Это просто узнать – они есть в руководстве пользователя или на самом устройстве.

Причины поломки обратных клапанов

Как у любого механизма, причины неисправности обратных клапанов могут быть разными:

1. Если давление воды становится очень высоким, то клапан может начать подтекать;
2. Обратные клапаны могут портиться в процессе использования.
3. Бывает, в механизм попадает грязь и накипь;

Есть нюанс в установке обратного клапана – следует проверить, чтобы он был установлен вертикально.

Предотвращение поломки и что нужно для этого:

Если Вы обладатель системы с обратным клапаном, то вам нужно будет уметь проверить корректность его работы. Для этого нужны следующие вещи:

• электронный тестер;
• разводной ключ;
• силиконовый шланг;
• набор накидных ключей;
• нож;
• торцевой ключ;
• отвертки.

Распространенные проблемы с обратным клапаном

• Клапан перестает пропускать воду. Причина – в механизме появляется накипь и грязь
• Клапан может подтекать, когда через него течет холодная вода. Это происходит из-за высокого давления
• Вода может течь из-под нижней крышки клапана. Нужно снять крышку и понять, откуда именно течет.

Итак, на что все-таки стоит обратить внимание при установке обратного клапана и как проверить, правильно ли произведен монтаж:

• Ознакомиться с инструкцией и делать только так, как в ней написано.
• Проверить давление воды в механизме;
• Проверить, вертикально ли установлен обратный клапан, так, чтобы стрелка смотрела вверх;
• Перед запуском механизма проверить все взаимосвязанные детали, чтобы исключить ошибку.
• По возможности изолировать механизм таким образом, чтобы грязь не попадала внутрь;

Периодически следует менять старый обратный клапан на новый. На этом не стоит экономить, так как работа обратного клапана, который некорректно функционирует, может обойтись очень дорого, вплоть до покупки нового прибора.

Итак, проверка корректности установки обратного клапана является обязательной, ею не следует пренебрегать, так как это может иметь негативные последствия для вас.

Обратный клапан на схеме водоснабжения. Гидравлические схемы бывают трех типов:

• структурные. Здесь компоненты трубопроводной системы отображаются в виде прямоугольников, внутри которых указывается конкретное наименование компонента. Трубы обозначаются линиями, параллельно которым стрелками указывается направление течения рабочей среды. При большом количестве компонентов для упрощения понимания схемы допускается в прямоугольниках указывать цифры. Каждой цифре соответствует конкретный компонент. К примеру, обозначение обратного клапана на схеме такого типа будет в виде цифры;

• принципиальные гидравлические. Здесь элементы и устройства отображаются в виде буквенных обозначений. Взаимосвязи между устройствами трубопроводной системы описываются линиями. На таких схемах обозначение обратного клапана будет как КО (расшифроваться как клапан обратный). Если их несколько в схеме, клапанам присваиваются порядковые номера: КО1, КО2, КО3. Обозначения других компонентов гидравлических схем можно узнать в соответствующих российских ГОСТах (ГОСТ 2 780-96, ГОСТ 2 781-96, ГОСТ 2 782-96);

• схемы соединений. Здесь компоненты трубопровода отображаются в виде графических изображений.

Графическое обозначение обратного клапана проходного выглядит как:

Поворотный выглядит как:

При этом направление течения рабочей среды показано от белого треугольника к черному.

Грамотно проработанная схема является залогом комфортной и бесперебойной эксплуатации трубопроводной системы. Проектирование и расположение арматуры в трубопроводе следует доверять квалифицированным специалистам. При монтировании арматуры в существующий трубопровод следует выбирать ровные места трубы. При этом необходимо оставлять место для обслуживания и ремонта.

Обратный клапан для воды где ставить. Что такое обратный клапан на воду, его назначение и область применения

Обратный клапан — один из видов запорной арматуры. Суть его работы в том, чтобы перекрывать движение потока в обратном направлении. Вторая его задача — препятствовать падению давления.

Применительно к водопроводу, он перекрывает обратное движение воды. В частных системах водоснабжения (из колодцев или скважин), обратный клапан ставят так, чтобы после отключения насоса он удерживал воду во всасывающем патрубке. Если система сделана на основе насосной станции , то, скорее всего, в ее составе есть обратный клапан. Но это надо смотреть в паспорте. Нужен или нет в таком случае второй? Зависит от протяженности линии подачи, сечения трубопровода, производительности насоса и еще нескольких факторов. Но чаще его ставят.

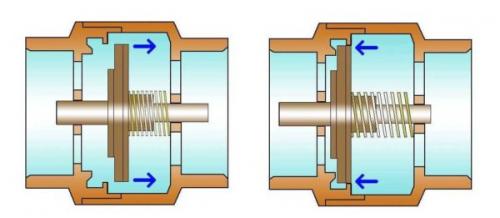

Иллюстрация принципа работы запорного клапана

В квартирах или при центральном водоснабжении в доме, его ставят перед счетчиком. Но тут его задача иная — предотвратить возможность «отматывания» показаний. Наличие или отсутствие обратного клапана в этом случае на работоспособность не влияет. Но его установка — обязательное условие эксплуатационной организации. Пломбу ставят так, чтобы не исключить несанкционированный разбор воды.

Где еще может потребоваться обратный клапан на воду? В системе отопления. Не централизованной, а частной. В ней могут быть контура, в которых при определенных условиях может возникать обратный поток. Вот на таких контурах тоже ставят обратный клапан. В обвязке бойлера, при наличии гигиенического душа. Эти устройства также могут дать обратный поток. Так что запорная арматура нужна.

При каком давлении открывается обратный клапан. Пояснение технических характеристик обратных клапанов

Номинальный диаметр — DN — численное обозначение типоразмера трубопроводной арматуры приблизительно равное внутреннему диаметру проходного сечения присоединяемого к обратному клапану трубопровода измеренному в миллиметрах.

Классификация DN предназначена для унификации типоразмеров трубопроводной арматуры. Фактический диаметр проходного сечения в обратном клапане может несколько отличаться от значения DN. Альтернативным значением принимаемым для классификации типоразмеров обратных клапанов является значение Ду.

Типоразмерный ряд номинальных диаметров регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

Номинальное давление — PN — численно равно максимальному давлению воды в барах, с температурой 20°C, при которой допускается длительная эксплуатация обратного клапана. Альтернативной классификацией трубопроводной арматуры по классу давления применяемым в странах постсоветского пространства была линейка условных давлений Py.

Классификация трубопроводной арматуры по давлению нормативно определена ГОСТ 26349-84 «Давления номинальные (условные) «.

Пробное давление — Pпр — это давление воды с температурой от 5°C до 70 °C, при которой должны выполняться гидравлические испытания обратного клапана на прочность и плотность. Величины пробного давления в зависимости от номинального приведены в ГОСТ 356-80 «Давления условные пробные и рабочие».

Рабочее давление — Pр — это максимальное давление воды в обратном клапане с определённой температурой рабочей среды, при котором обеспечивается длительная эксплуатация. Зависимость рабочего давления от температуры воды обычно изображается в графическом виде.

Значения рабочих давлений в зависимости от номинального давления, температуры рабочей среды и материала корпуса обратного клапана, приведены в ГОСТ 356-80 «Давления условные пробные и рабочие».

Давление открытия — Po — разница давлений между входным и выходным патрубком обратного клапана при которой затвор начнёт открытие проходного сечения. Давления полного открытия соответствует разнице давлений между входным и выходным патрубком необходимой для полного открытия затвора.

Давление открытия тем больше чем больше масса затвора и чем сильнее усилие пружины удерживающей затвор в подпружиненных обратных клапанах.

Пропускная способность — Kvs — численно равна объёмному расходу воды через полностью открытый затвор обратного клапана в м³/ч, с температурой в 20°C, при котором потери давления на клапане составят 1 бар. Значение Kvs используют в гидравлических расчётах обратных клапанов.
