Гофры для проводов. Назначение гофры

Гофры для проводов. Назначение гофры

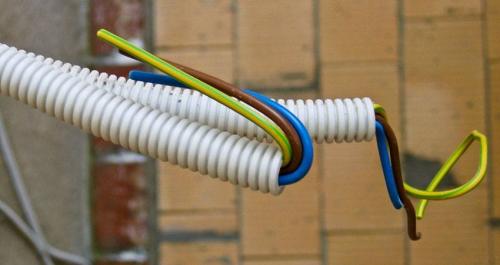

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

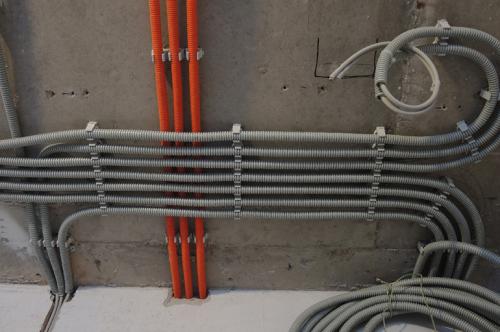

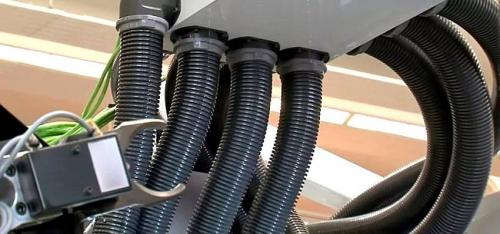

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

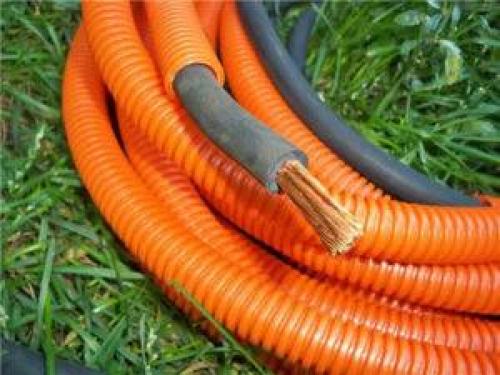

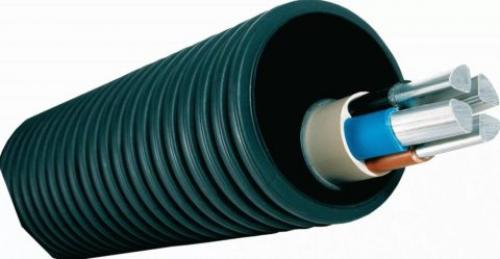

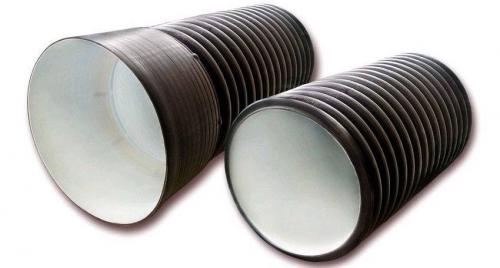

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.

Гофры для проводов компьютера. Гофра для проводов и кабеля – надежная защита

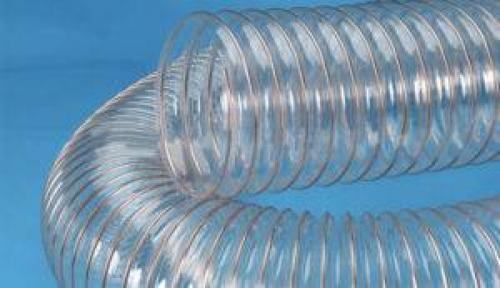

Гофра для проводов представляет собой чередование колец разных размеров (узких, широких, плотных). Данная конструкция позволит выдержать жесткие поперечные нагрузки, за счет плотности внешних колец. Гибкость делают модель универсальной, этому способствуют внутренние тонкие кольцевые части.

Что такое гофра

1. Будет обеспечена защита от всех внешних осадков.

Такая деталь важна для защиты от электрического тока, к примеру, во время строительных работ.

Использование защитной конструкции в строительстве

Обратите внимание! При строительстве дома, проводка укладывается с особой аккуратностью, так как любая постройка дает усадку. Труба гофрированная для электропроводки выступает дополнительным фактором защиты.

В каких случаях гофру можно не использовать?

В тех случаях, когда конструкция не строго обязательная часть электрической проводки. Бывают случаи, когда кабель устанавливают в штробы, после чего производится оштукатуривание.

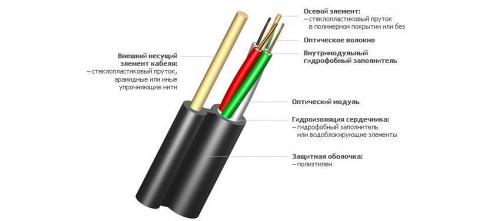

Тип кабеля для внешней изоляции

Конструкция также не встречается, если электрический провод протягивается, когда выполняются работы по внешней изоляции.

Примечание! Провод рассчитан на холод и влажность, обладает повышенным уровнем прочности.

Способы по защите

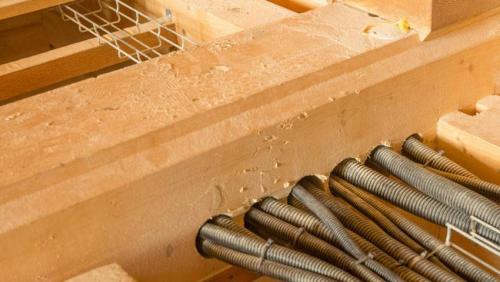

В обязательном порядке рекомендуется использовать гофру для проводки внутри деревянного строения.

Как используется материал внутри дощатых полов

Итак:

1. В некоторых случаях конструкция заменяется кабелем ПВХ. Но по безопасности уступает гофре. В тоже время кабель устойчив к сложным механическим повреждениям.
2. Для чердачных конструкций лучше всего использовать гофрированный материал или прочную трубу.
3. Для новой проводки применяется кабель, если не планируется ремонт помещения.
4. В жилом помещении, такой провод не будет смотреться красиво из-за неэстетичного внешнего вида.

Примечание! Также без гофры можно обойтись в тех случаях, где обеспечена надежная фиксация и качество изоляции.

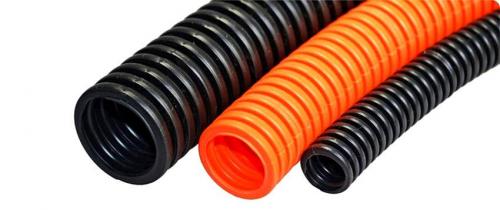

Какие встречаются виды гофр для кабельных проводов

Виды	Описание
Гибкие модели с небольшой степенью устойчивости к механическим повреждениям	Используются только под конструкции из гипсокартона, в навесных потолочных конструкциях. Везде, где не оказывается давление.
Тяжелые гофры, средние по прочности	В таких моделях электрические кабеля проводят в бетонных и оштукатуренных поверхностях.
Очень тяжелые металлические модели	Применяются в местах, где особенно должна обеспечиваться высокая безопасность (это общественные заведения).

Перед тем, как приобрести модель обратите внимание, какой тяжести механические нагрузки может выдержать гофра и как она может эксплуатироваться под влиянием влаги или ультрафиолетовых лучей.

Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку.

Классификация гофры

Обычная ПВХ гофра для проводов имеет следующий диаметр: 1,6 см, 3,2 см и так далее.

Гофротрубы для кабеля с раструбом

Соотношения диаметра внутри и снаружи можно подробнее ознакомиться в таблице:

Соотношение диаметров металлической гофры

Труба металлическая гофрированная для электропроводки: соотношение диаметров

Комплекты поставляются в специальных бухтах, легкие модели длиной 500-1000 см, тяжелые 200-250 см.

Гофры металлическая для кабеля, цена и применение

Металлическая модель состоит из ленты цинка или стали.

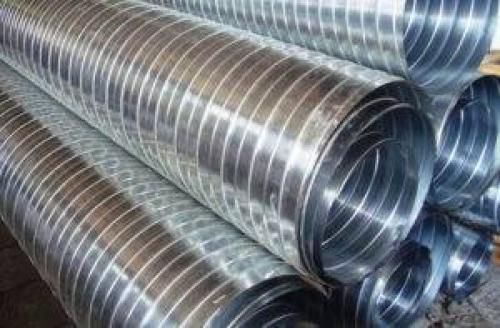

Самая надежная защита, это металлическая гофра

Данная конструкция позволит выдержать самые сложные нагрузки при малой толщине металлических стен . При таких показателях модель имеет очень гибкий корпус (сгибается, как шланг).

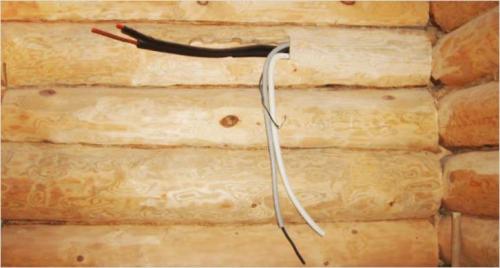

Гофра для проводки в деревянном доме. Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

• При монтаже повредилась изоляция . Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
• Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ , полиамида или полипропилена . Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

• через гофру можно протянуть только мягкий провод;
• со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

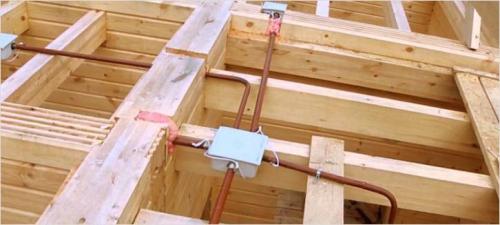

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

• чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
• на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка .

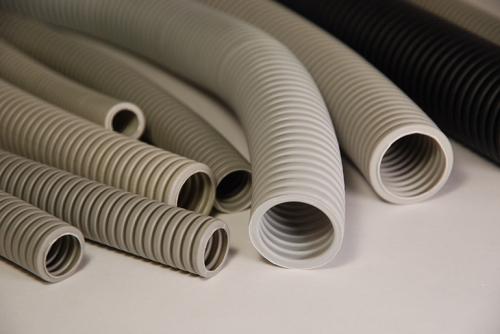

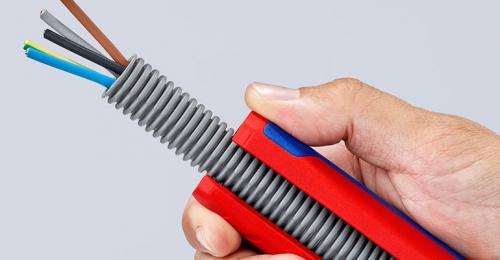

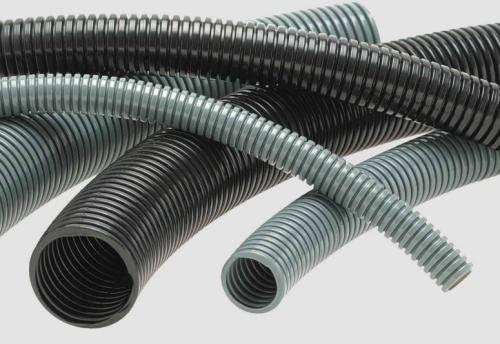

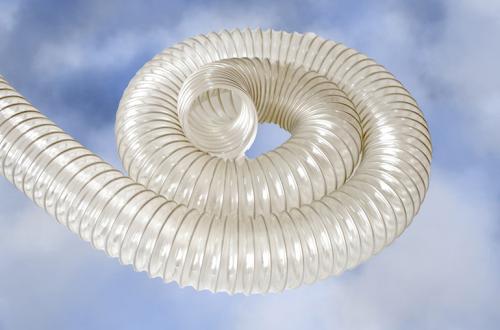

Гофры для проводов диаметры. Как подобрать гофру для кабеля : таблица по сечению диаметру толщине характеристика трубы

Одним из способов монтажа электропроводки является прокладка проводов в гофре для кабеля, размеры которой позволяют протянуть несколько линий в одной трубе. Магазины предлагают на выбор продукцию разного диаметра и исполнения для работ на улице или в квартире.

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Материалы, используемые для изготовления гофры под кабель

При производстве гофротрубы применяют различные виды сырья.

Самые распространенные из них:

1. Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.
2. Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
3. Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.
4. Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

Отличить пластиковую гофру можно по цвету:

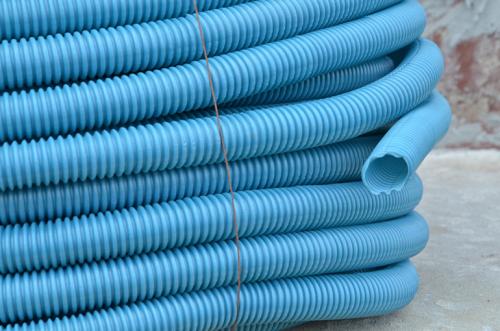

• синяя – ПВД;
• серая – ПВХ;
• черная – ПНД.

Количество слоев и устойчивость к внешним воздействиям

Пластиковые рукава бывают однослойными разной толщины или двухслойными, с дополнительной защитной рубашкой.

Нельзя допускать применение гофрошлангов из ПВХ в местах, где присутствуют агрессивные вещества:

• растворители;
• нефтепродукты;
• альдегиды и т.п.

Такие соединения почти всегда есть в грунте больших населенных пунктов.

Поэтому для прокладки в земле лучше использовать гофру алюминиевую или изготовленную из ПНД.

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

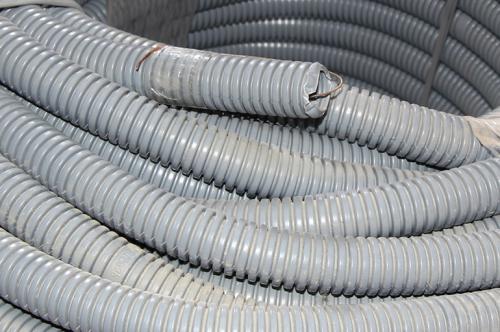

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Толщина стенки меняется от 5 мм до 15 мм.

ПВХ-гофра имеет толщину до 15 мм.

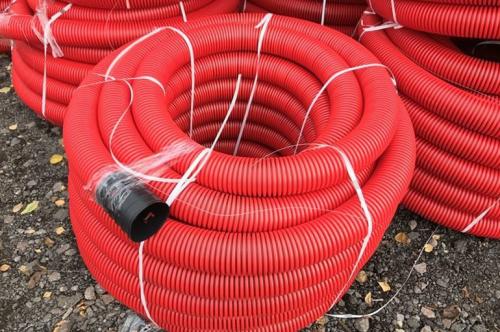

Гофры для проводов виды особенности. В каких случаях используется гофра для прокладки подземного кабеля

Укладка в траншею – наиболее популярный способ монтажа линии, ведущей от ЛЭП к дому. Его преимущества – надежность и эстетичность.

По ГОСТу

Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:

• табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
• п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
• п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.

Для чего это нужно

Гофра выполняет несколько функций:

1. Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
2. Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
3. При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.

Плюсы и минусы использования гофротрубы при подземных работах

В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:

• низкую стоимость;
• невосприимчивость к коррозии;
• диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
• влагонепроницаемость;
• малый вес;
• срок службы до 50 лет;
• гибкость: для организации поворотов трассы не нужны отводы;
• простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.

Благодаря кольцевой жесткости гофрированная оболочка не сминается под тяжестью грунта.

Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.
