Клапан обратного хода. Назначение и принцип действия
Клапан обратного хода. Назначение и принцип действия
Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.
Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.
Принцип работы обратного клапана
Принцип работы обратного клапана достаточно прост и заключается в следующем.
- Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
- После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
- Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.
Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.
Обратный клапан пружинного типа с золотниковой тарелкой из нейлона
При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:
- рабочее, пробное и номинальное давление закрытия;
- диаметр посадочной части;
- условная пропускная способность;
- класс герметичности.
Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.
Клапан обратный однодисковый муфтовый
Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.
Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.
Клапан обратного хода вентиляция. Вентиляционная решетка с обратным клапаном
Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан.
При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.
Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.
Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.
- Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:
- фланец для присоединения воздушного канала;
- неподвижная часть (решетка);
- подвижная часть (заслонка-клапан).
Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.
Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).
Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.
Материал, из которого выполняется подобная вент решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.
Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.
- В зависимости от конструкции, обратные клапаны для вентиляции бывают:
- Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
- С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
- Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
- Бабочка. Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.
Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.
Клапан обратного хода для насоса. Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

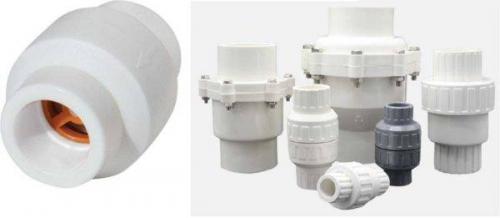

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
- ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

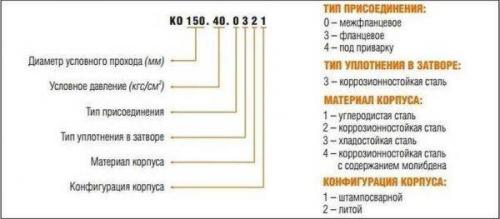

Возвратный клапан для воды: маркировка по ГОСТу
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
