Простая инструкция по сборке самодельного ручного бура. Изготовление винтового бура

Простая инструкция по сборке самодельного ручного бура. Изготовление винтового бура

Схема сборки самодельного бура.

В заводском исполнении шнековый бур представляет собой заточенную и изогнутую в спираль полосу, приваренную к трубе. Изготавливают его из высокопрочных инструментальных сталей. В домашних условиях можно сделать более простой вариант инструмента. Своими руками бур нетрудно изготовить при наличии сварки и слесарного инструмента.

За основу берется металлический профиль круглого сечения или толстостенная труба. К ее торцу приваривается наконечник, который при бурении будет выполнять функцию направляющей. Наконечник можно изготовить из стальной полосы. Для этого ее раскаляют и сгибают в спираль. Нижний конец затачивают под конус. Для надежного крепления к трубе в ней делают прорезь, в которую вставляется верхний край наконечника, после чего конструкция наглухо заваривается.

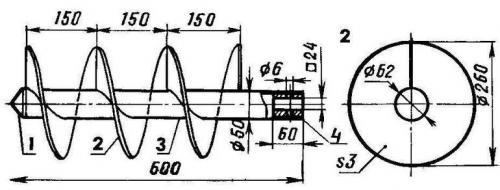

Чертеж винтового бура.

Следующий этап – установка ножей. Режущие лопасти бура имеют форму полукруга. Их изготавливают из стали толщиной не менее 3 мм. Удачным решением будет использование половинок круга диаметром 100-150 мм от циркулярной пилы. Применяющаяся в кругах сталь отличается высокой прочностью, а зубья помогут срезать не только грунт, но и корни растений. Лопасти приваривают на расстоянии 20 см от острия бура под углом 15-20 градусов к горизонтальной плоскости. Таким образом, угол между ними будет равняться 30-40 градусам. Как вариант, на бур для скважины можно установить два и более ряда лопастей. Чаще всего снизу от основных ножей устанавливают лопасти меньшего диаметра. Это позволяет врезаться в грунт постепенно, прилагая меньше усилий.

Рукоятку-коловорот для бура изготовить просто. Достаточно к трубе приварить держатели. Рукоятка должна крепиться к буру разъемным соединением. По мере углубления в почву бурильная колонна наращивается дополнительными штангами. Длина одной штанги при ручном бурении равняется примерно 1,5 м. Чаще всего для стыковки штанг с буром и между собой используют резьбовые соединения. В некоторых случаях применяют шплинты и хомуты. Соединения должны быть надежными, но при этом легко разбираться, так как поднимать и демонтировать колонну для удаления грунта необходимо через каждые 0,5 м заглубления.

Ручная буровая установка шнекового типа хорошо справляется с песком, глиной и мелким гравием.

Как сделать ручной бур для столбов забора. Как сделать бур своими руками: 7 бюджетных идей

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование.

Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

• садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
• шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
• для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Топливные и электрические ручные модели подкупают большей производительностью, но требуют бережного ухода и постоянных «перекуров» в процессе работы. Топливные буры полностью мобильны, тогда как электрические требуют наличия поблизости источника тока или бензинового генератора. По сравнению с механическими бурами, электро- и бензобуры чаще выходят из строя.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа.

Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Земляной бур с возвратным механизмом своими руками

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т. д.

Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров).

Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

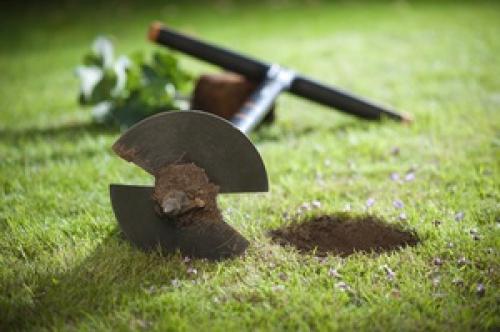

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру.

При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками.

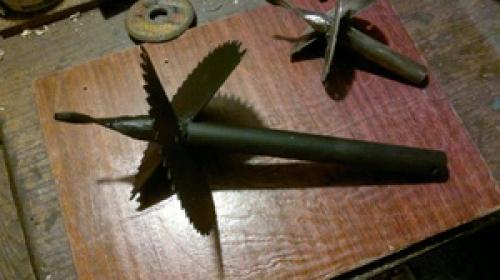

Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

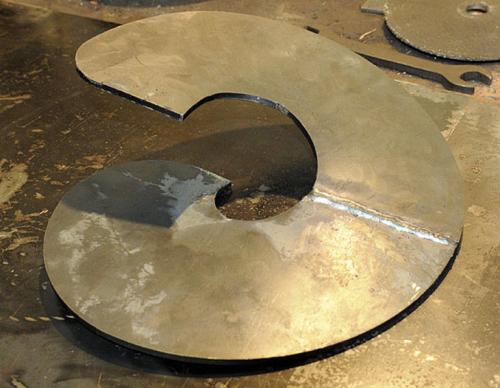

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы.

Ручной бур чертеж. Конструкция с чертежом, обзор достоинств

При наличии фантазии и некоторого запаса знаний, можно задействовать ручной садовый инструмент для заглубления в грунт с целью решения разнообразных задач:

• строительство скважины – популярное сегодня решение на загородных садовых участках, а с помощью садового бура можно сделать отверстие в грунте с нужными параметрами и по глубине, и по диаметру;
• возведение заборов из различных материалов, главное требование при этом – небольшой и средний вес конструкции;
• геологические исследования (берутся образцы грунта);
• прокладка системы коммуникаций;
• подготовка неглубоких лунок для высадки рассады.

Ручной садовый бур характеризуется собственными преимуществами, которые делают его предпочтительным инструментом для определенной работы. Например, следует выделить легкость управления, достаточно небольшой вес, позволяющий орудовать таким приспособлением.

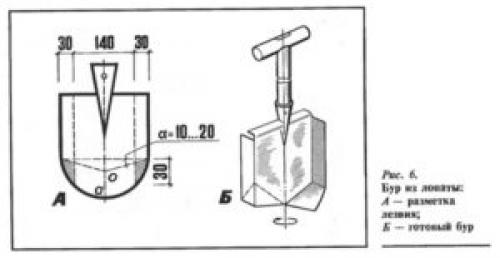

Схема бура из лопаты

Также ручной садовый бур экономит время, так как сделать отверстие с его помощью можно значительно быстрее, чем при использовании лопаты. Учитывая, что существуют различные вариации такого инструмента, можно выполнять разнотипную работу, причем без привлечения большого количества помощников.

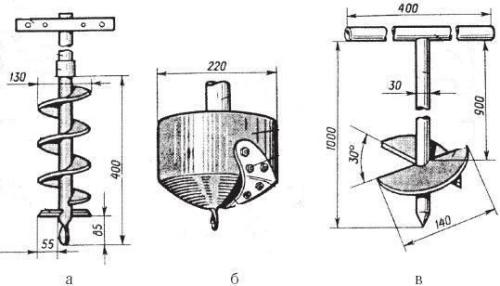

А- со шнеком утилизированного зерноуборочного комбайна, Б – бур с емкостью в форме кастрюли, В – со шнековыми лезвиями из отработанных дисков.

Благодаря компактным габаритам приспособление для бурения отверстий в грунте легко транспортировать. С его помощью можно сделать лунки даже на труднодоступных садовых участках. А благодаря жесткости конструкции такой бур справится с корневой системой растений, почвой плотной структуры. Конструктивно этот инструмент состоит из нескольких основных узлов:

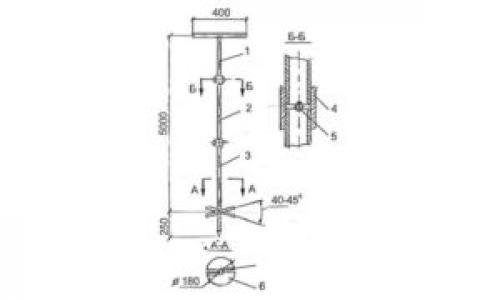

На рисунке изображено: 1 – ручка; 2 – вставка; 3 – насадка; 4 – муфта; 5 – крепеж; 6 – пластины с лезвием.

Чертеж ручного бура

Режущие конструкционные элементы встречаются в разных вариациях: шнек, винтообразные, половинчатые диски и две лопасти. Способ крепления также разнится: ручной бур со съемными и сварными режущими кромками.

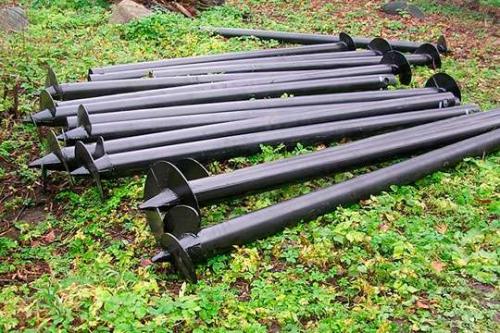

Как сделать шнековый столб. Как сделать винтовые столбы для забора

Винтовые столбы – это своеобразный симбиоз обычной опоры и сваи, которая в полном соответствии со своим названием ввинчивается в землю. Такой подход позволяет использовать конструкции на любых грунтах, устанавливать ограждения из любых материалов, независимо от их веса и нагрузки на почву. Именно с помощью подобных столбов можно построить по-настоящему прочный и надежный забор, способный прослужить долгие годы, не создавая никаких проблем.

Преимущества использования винтовых столбов

Главные достоинства, которыми винтовые столбы привлекают владельцев загородных приусадебных участков:

1. Возможность установить опоры самостоятельно, не привлекая специально обученных мастеров.
2. Отсутствие необходимости в дополнительном креплении. Столбы для забора винтовые цепляются за грунт, поэтому их не придется заливать цементным раствором.
3. Заборные винтовые столбы выдерживают повышенные нагрузки, благодаря чему к ним можно крепить любые материалы – шифер, профнастил, металлические листы или кованые элементы.
4. Простой монтаж. Кроме того, забор, установленный на винтовых столбах можно легко перенести на другое место, если в этом возникнет необходимость. Ограждение при этом никак не пострадает.
5. Возможность производить монтажные работы в любое время года. Изделие легко вкручивается даже в промерзший грунт, надежно закрепляясь в его толще.
6. Разнообразие конструкций, возможность самостоятельно сделать винтовые столбы из кирпича. Если вы посмотрите фото таких сооружений, то увидите, что вокруг установленных свай просто выполняется кладка, позволяющая улучшить внешний вид ограждения.
7. Возможность использовать винтовые столбы в качестве столбчатых опор для фундамента. В этом случае основание будет более прочным и простоит гораздо дольше.

Одним из главных достоинств является и доступная цена на изделия, которая позволяет снизить затраты на строительство забора.

Разновидности винтовых столбов

Какие типы винтовых столбов существуют? Все предлагаемые на рынке изделия делятся на несколько видов по следующим критериям:

• Размеры. Длина столба в большинстве случаев составляет три или более метра. Причем 1,2-1,5 м погружается в землю, что и обеспечивает максимальную прочность конструкции. Сечение может быть любым – 60×60, 70×70 см. Его выбор зависит от того, какие материалы вы намереваетесь использовать в процессе строительства.
• Технология производства. Наиболее распространенными являются сварные и литые изделия. В первых винт соединяется с опорой посредством сварки, а вторые представляют собой цельные конструкции, выполняемые в заводских условиях.
• Тип наконечника – открытый или закрытый.
• Размер лопастей. Большие применяются для монтажа заборов на глинистых или песчаных почвах, малые – на грунтах, промерзающих в течение всего года на большую глубину.

Как построить забор на винтовых столбах.

Как уже упоминалось выше, строительство ограждения позволяет обойтись без бетонирования. Состоит оно всего из нескольких простых этапов:

• Разметка и бурение отверстий для погружения опор на глубину не менее 50 см.
• Установка столбов и их вкручивание с помощью специального ключа.
• Монтаж поперечин. Проще всего использовать телескопические направляющие, но можно изготавливать поперечные лаги из любого профильного металла – уголка, квадрата, круга.
• Установка листов ограждений. Также можно использовать секции, выполненные из кованых металлических прутьев, сетки-рабицы, поликарбоната и других материалов.

В процессе монтажа очень важно учитывать такой критерий, как парусность будущего забора. Зачем? Все дело в том, что под воздействием ветра нагрузка на опоры существенно повышается. Это относится к конструкциям из профнастила, шифера или металлических листов. В такой ситуации потребуется более глубокое погружение свай и сооружение прочного фундамента.

Если планируется кирпичная кладка вокруг винтовых столбов, можно порекомендовать воспользоваться калькулятором для расчета кирпича, который поможет избежать лишних финансовых затрат.

Можно ли изготовить винтовые столбы своими руками? Ответ положительный. Однако для этого потребуется правильно подобрать материал для лопастей, использовать специальное сварочное оборудования для их крепления на металлические опоры. Поэтому лучше заказать уже готовые изделия. Это сэкономит вам и время, и деньги.

Винтовые сваи или столбы помогут быстро решить проблему со строительством надежного и прочного забора из любых материалов, начиная с практически невесомой сетки-рабицы и заканчивая тяжелыми металлическими листами. Поэтому если вы ищете выгодное решение для ограждения своего приусадебного участка, предлагаем обратить внимание на этот вариант.

Земляной бур из дрели своими руками. Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки . Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

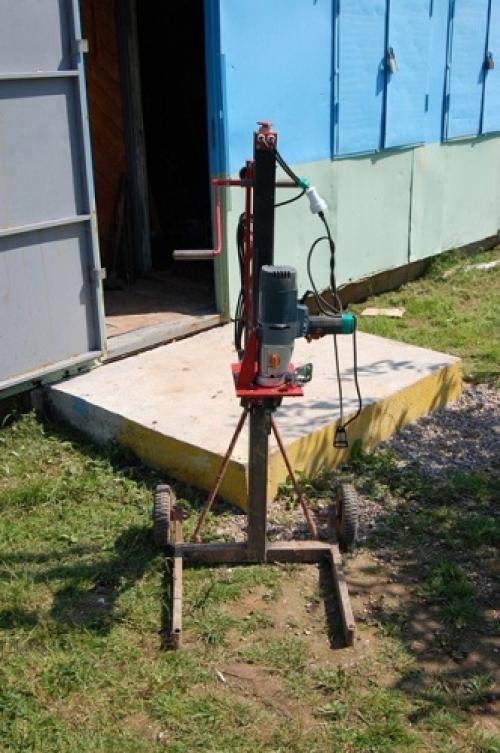

Кроме ручной модели, можно сделать подобие стационарной бурильной установки , возможный вариант которой представлен на фото далее.

Для обеспечения электропитания самодельного ямобура понадобится приобрести либо сделать самостоятельно удлинитель.

Самодельный земляной бур. Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника . Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

• Двухлопастной;
• В виде полудисков;
• Винтообразной;
• Шнекообразной;
• Многоярусной;
• Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура :

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
1. Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
2. Плуг-формировщик. Он располагается в нижней зоне. Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
3. Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной. Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Шнековый бур своими руками. Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент . В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.
