Для того, чтобы бытовка была надежной, к ее изготовлению следует отнестись серьезно. Но как построить бытовку своими руками? Данная пошаговая инструкция вам в помощь. Если вы изготовите сами или закажете у производителя дачную бытовку, которая будет собираться по схеме описанной ниже, будьте уверены — она прослужит вам еще очень долго. Даже после того, когда потребность в ее использовании как жилья отпадет — вы сможете использовать ее в качестве подсобного помещения.

Для изготовления бытовки вам понадобиться такие инструменты:

• Сварочный аппарат
• Молоток
• Болгарка большая и маленькая
• Дрель с кровельной насадкой и сверлами
• Кисточки для краски
• Отвертки
• Уголок столярный большой и маленький
• Сварочная маска
• Рулетка на 6 метров
• Степлер
• Ножовка по дереву

Перед тем, как начать делать бытовку своими руками, приготовьте весь необходимый инструмент.

Расходные материалы, которые понадобятся для изготовления каркасной бытовки своими руками:

• Труба профильная 40х60, 40х40, 40х20, 20х20
• Профнастил оцинкованный или цветной
• Утеплитель Isover 50-100 мм.
• Гидробарьер
• Паробарьер
• Рейка монтажная 20х40
• Гладкий лист оцинкованный (можно неликвидный)
• Грунтовка по металлу
• Саморезы кровельные 19мм., в цвет профнастила
• Саморезы «блошки»
• Саморезы каленые по дереву 35мм
• Заклепки
• Гибочные элементы из металла для профнастила
• Скобы для степлера
• Плита OSB толщиной 10мм, и 20мм.
• Окно металлопластиковое
•  Пена монтажная
• Провод электрический 2х2,5
• Розетки, выключатели и автоматы.

Сколько стоит построить бытовку своими руками. Строительная бытовка: пошаговое руководство по сборке, смета и чертежи

Если вам предстоит какое-либо строительство, то первое, что вам потребуется на участке, – это строительная бытовка.  Конечно, такое сооружение можно приобрести и в готовом виде, но цена не него будет не маленькая. Гораздо проще и экономнее выполнить её самостоятельно. Чтобы вам не пришлось ломать голову в поисках чертежей бытовки, в подсчёте материалов и составлении сметы, можете воспользоваться предложенным вариантом бытовки. А пошаговое руководство с чертежами и фото поможет вам на этапе сборки.

Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

1. Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см  (5 листов по 920 руб.) – 4600 рублей.
2. Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
3. Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
4. Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
5. Цементно-песчаный блок размером  40х20х20 (6 шт. по 60 руб.) – 360 рублей.
6. Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
7. Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
8. Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
9. Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
10. Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
11. Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
12. Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
13. Доставка материалов автомобилем газель – 3000 рублей.
14. Доски второго сорта для обрешётки – 450 рублей.
15. Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
16. Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
17. Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
18. Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

Бытовка своими руками чертеж. Каркас бытовки своими руками: пошаговая инструкция

Бытовка – незаменимая вещь для хранения строительных или дачных инструментов, при этом в ней можно укрыться от дождя, подремать или просто отдохнуть.

В ней можно даже переночевать, если есть такая необходимость. А если у вас на участке работает бригада строителей, то в самодельной бытовке их можно разместить для ночлега, сэкономив на транспортных расходах и продлив рабочий день.

Каркасная бытовка своими руками

Самостоятельная сборка бытовки по чертежу

Проще всего сделать деревянную конструкцию по технологии каркасного строительства .

Отличаться каркасная бытовка от обычного небольшого каркасного дома будет отсутствием фундамента и размером.

Роль столбчатого фундамента могут выполнять подложенные кирпичи.

Каркас бытовки из бруса с односкатной крышей

В первую очередь сделаем панель пола. Она будет состоять из щитов ДСП или ОСБ-3, досок, между которым располагаем утеплитель и гидроизоляцию.

На пароизоляторе можно сэкономить, так как это помещение не предназначено для постоянного проживания.

Вместо дорогого синтетического утеплителя (минеральной ваты) можно использовать опилки. Вместо гидроизоляции – обычную пленку.

Когда пол готов, приступаем к стенам. Делаем каркас бытовки из бруса или доски 100х150.

Проще всего стену делать отдельно на земле, в этом случае гораздо легче проверить геометрию, ровность углов и диагоналей.

Когда каркас стены готов, устанавливаем его и еще раз проверяем вертикальность. Угол между стеной и полом должен быть ровно 90 градусов.

Схема каркаса бытовки из бруса

Поочередно согласно чертежам ставим все 4 стены. Готовый каркас бытовки необходимо с помощью верхней обвязки соединить в одну конструкцию. Обвязку выполняем доской или брусом.

Чтобы она была ровной, стены должны быть одинаковы по высоте. Если какая-то стена получилась ниже, под обвязочную доску подкладываем деревянную щепку, брусок или часть доски.

После установки всех стен, начинаем делать кровлю. Кровля может быть двускатной или односкатной, для чего наверх обвязки одной из стен крепим несколько досок или брус.

Таким образом, подняв одну из стен, мы образовываем скат крыши.

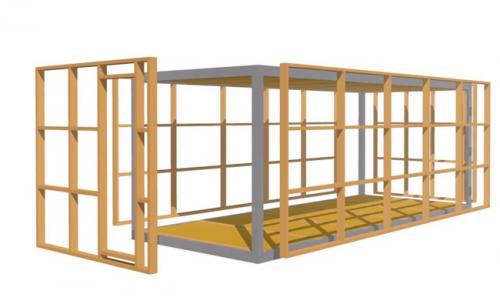

Примерный вид деревянного каркаса для бытовки

Если пользоваться бытовкой планируется только в летний период, крышу можно сделать плоскую без наклона.

Совет: вместе с минеральной ватой используйте листы пенопласта. Они послужат не только утеплителем, но и полноценной ветрозащитой.

Крышу необходимо утеплить листами пенопласта или минеральной ватой. Для гидроизоляции используем более дешевый рубероид.

Кровельный материал для бытовки может быть следующим:

• шифер
• ондулин
• черепица
• металл

Если зданием будут пользоваться зимой для ночлега, рекомендуется установка печи с дымоходом. Вместо печи можно использовать буржуйку.

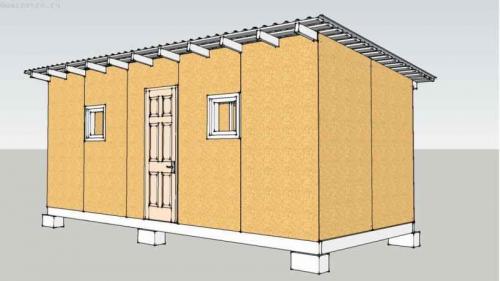

Бытовка с окном и односкатной, почти плоской, крышей

Оснастите постройку упрощённой водосточной системой, посаженной на бруски.

Внешняя отделка может быть выполнена вагонкой, с последующей покраской антисептиком, или сайдингом.

Чертеж бытовки 3×6 своими руками

Так как перед любым началом строительства необходим чертеж будущей постройки, рассмотрим самые привлекательные проекты бытовки. Итак, что собой представляет план?

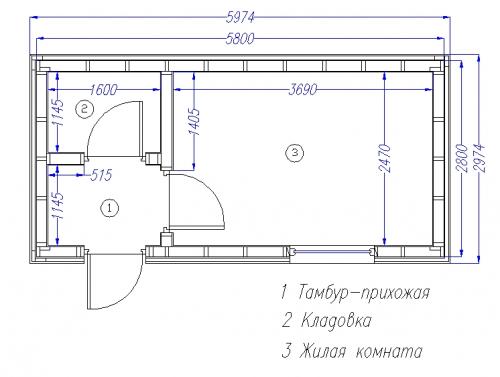

Чертеж деревянной бытовки с тамбуром

Каркасные бытовки имеют, как правило, одну или две комнаты и тамбур.

Так как постройка небольшая, чаще всего прямоугольной формы, необходимо все помещения расположить функционально.

Вход и тамбур в однокомнатной деревянной бытовке лучше расположить на короткой стене.

Если вам необходимо 2 комнаты, тамбур располагается в центре бытовки с широкой стороны. Таким образом, с тамбура можно пройти в обе комнаты.

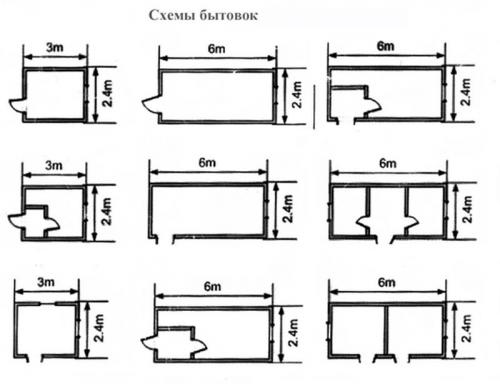

Расположение в бытовке входа и тамбура может быть разным

Более сложные бытовки с большим количеством комнат имеют план небольшого каркасного дома, и редко называются бытовками — скорее это временный или постоянный домик для инвентаря или строителей.

Бытовка своими руками пошаговая инструкция. Пошаговая инструкция

Чтобы построить бытовку своими руками, нужно выбрать место, учесть правила противопожарной безопасности, если в дальнейшем бытовка будет использоваться как русская баня или душевая.

После того, как место выбрано, занимаются подготовкой строительной площадки. Нужно очистить участок от кустарников, сорняков и мусора. Далее описываем один из самых популярных вариантов строительства бытовки.

Территорию, где планируется постройка, нужно выровнять и подготовить полиэтиленовую пленку, которая должна быть больше планируемого строения минимум на метр со всех сторон. Это необходимо для защиты основания от влаги.

Далее устанавливаем фундамент. Для этого понадобятся бетонные блоки или кирпичные опоры до 200 мм.

По периметру снимаем слой земли и дерн, тщательно трамбуем, покрываем пленкой, засыпаем песком и отсевом щебенки.

После этого можно устанавливать опоры. Для стандартного размера бытовки используют 12 столбцов: три ряда по четыре в каждом. Их необходимо выровнять по высоте и накрыть листами рубероида, закрепив листы мастичной изоляцией.

На основания устанавливаются короба обвязки из бруса.

Следующий шаг – монтаж каркаса. Обычно для создания несущей конструкции берут деревянные брусья сечением от 90 мм и выставляют каждую стойку строго по вертикали, используя для этого временные боковые подкосы: они крепятся прямо к обвязке с помощью вспомогательных стальных уголков, которые продаются в строительных маркетах. Оголовки стоек подрезают по одному уровню.

Когда каркас готов, устанавливают двери и окна.

Предварительно на стойках делают точные разметки, чтобы упростить этот процесс.

Монтаж можно считать завершенным после укладки теплоизоляции – ее края заправляются под оконные рамы.

Далее изготавливается кровля. Обычно это односкатная конструкция. Ее выполнение предполагает закрепление ряда вертикальных стоек, фронтальные стороны которых должны выступать на 400 мм и быть выше опор тыльной стороны каркаса. Стропила должны опираться на обвязку из двух параллельных брусков. Стропила покрывают обрешеткой, пленочной изоляцией и слоем теплоизоляционного материала из минеральной ваты, обшивают фанерой, после чего укладывают кровельный материал на свой выбор.

Теперь можно устанавливать пол. Пол можно организовать из досок или из плит. Напольный материал укладывают на укрытую пароизоляционной плиткой поверхность. Фанерная доска, линолеум, ламинат – это уже на выбор и в зависимости от дальнейшего использования постройки.

После этого занимаются внешней отделкой. Для нее используют:

• Утепление из минеральной ваты или пенополистирола.
• Скотч для соединения стыков.
• Ветрозащитную мембрану.
• Плиты ОСБ.
• Профнастил или дерево поверх ОСБ для облагораживания.

Бытовка своими руками из металла. Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла . Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Как построить бытовку своими руками. Виды бытовок, которые строят своими руками

Бытовки, построенные своими руками по пошаговой инструкции, классифицируют так:

• щитовой сборки;
• каркасные конструкции;
• из бревен или бруса;
• кирпичные.

Определяясь, какой именно тип бытовки построить своими руками, обязательно следует учитывать один момент: для всех них, кроме щитовых конструкций, необходим хотя бы минимальный фундамент.

Щитовые конструкции

Щитовые сборные бытовки максимально просты и оперативны в изготовлении, очень дешевы и совершенно недолговечны – именно поэтому они практически всегда сооружаются в качестве временных конструкций. После отпадания необходимости в них обычно разбираются, получившиеся «запчасти» используются на дрова или, например, для устройства щитовой опалубки.

Бытовки такого типа идеальны для использования на строящихся объектах, где могут играть роль не только склада для стройматериалов и инструмента, но и, при подходящем климате, даже в качестве временного жилья для рабочих.

Каркасные строения

Каркасные бытовки – конструкции более надежные и долговечные. Обычно в целях удешевления строительства каркас изготавливается из деревянных брусков или реек, хотя максимальной долговечностью обладают бытовки с металлическим каркасом. Для обшивки стен используют любой доступный материал – листы OSB, профилированное листовое железо, доску «вагонку», при наличии финансовых возможностей – сендвич-панели.

Бревенчатые бытовки

Бревенчатые (брусовые) бытовки – самый долговечный и солидный вариант. Стоимость таких сооружений относительно высока, однако они при необходимости могут использоваться даже в качестве жилого помещения. Построенные своими руками бытовки отличаются замечательным декоративным видом, прекрасно вписываются в любой ландшафтный дизайн

Главные недостатки таких конструкций – их стоимость и необходимость устройства хотя бы мелкозаглубленного ленточного или столбчатого фундамента.
