Монтаж электрического щитка. Монтаж и сборка электрощитка

Монтаж электрического щитка. Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

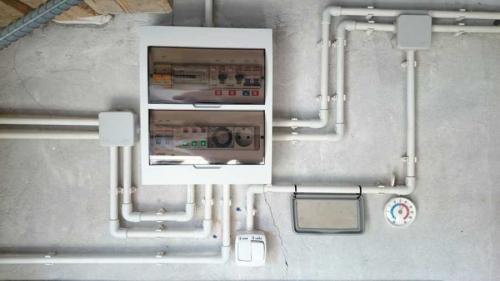

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

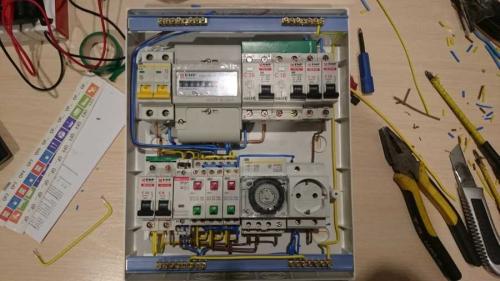

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Монтаж электрического щитка своими руками. Как правильно собрать электрический щиток своими руками

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

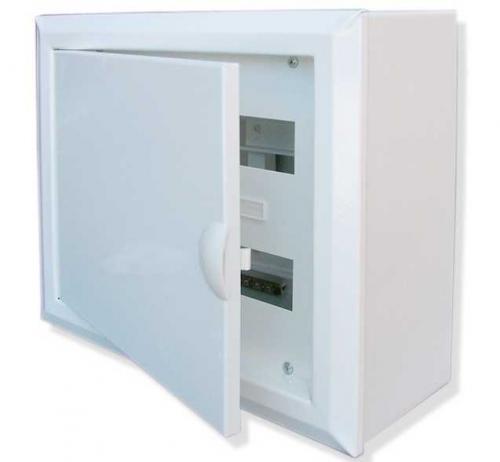

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

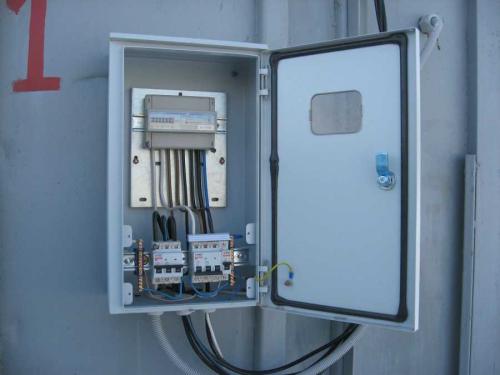

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

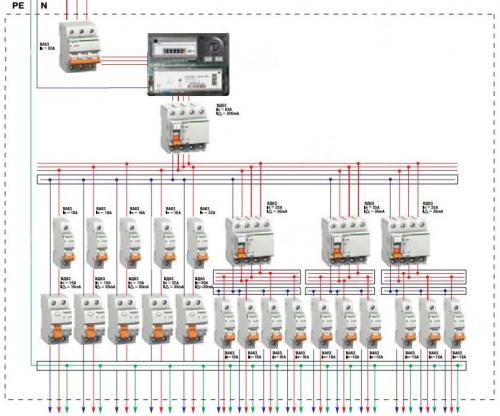

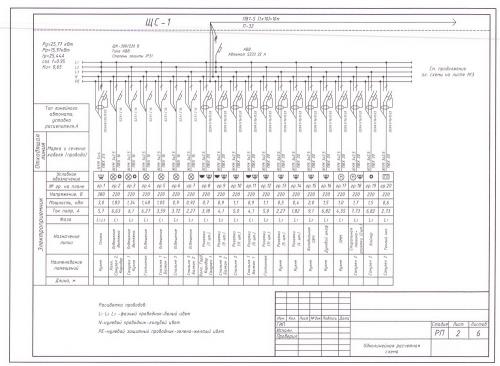

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Монтаж электрического щитка В частном доме. Поэтапная инструкция по монтажу и сборке

По нормам ГОСТ и ПУЭ, щиты должны располагаться в хорошо освещенном, проветриваемом помещении, уровень влажности в котором не выше 60%. Высота установки – не ниже 1,4 м, расстояние до косяков, углов – не менее 15 см. Поблизости не должны проходить газовые трубы.

Подвесной щит монтировать не сложнее, чем книжную полку – конструкция держится на вбитых в стену дюбелях. Поэтому рассмотрим вариант установки в бетонную или кирпичную стену.

Этап 1 – монтаж корпуса в стену

Перед установкой электробокс должен быть на руках, чтобы можно было уточнить его размеры, а в дальнейшем использовать корпус для примерки.

Начинаем с разметки – с помощью уровня чертим прямую линию, обозначающую место, где будет находится низ ящика. Затем прикладываем корпус, обводим его маркером по контуру.

Надеваем защитную маску, берем болгарку с диском 23 см, штроборез или другой мощный инструмент и делаем резы сначала по обозначенному контуру, а затем и в центре

Дальше действуем перфоратором – выбиваем куски бетона (или кирпича) между резами. Аккуратно выравниваем внутреннюю поверхность ниши, используя ручное зубило.

Примеряем, входит ли корпус в нишу, если все хорошо, прикручиваем к нему монтажный комплект и вставляем на место.  Высверливаем отверстия под дюбеля, производим крепление дюбель-гвоздями.

Между корпусом щитка и стеной остается зазор – заполняем его алебастром или альтернативной строительной смесью, а в дальнейшем маскируем финишной отделкой вместе с остальной поверхностью стены.

Этап 2 – ввод и разделка кабелей

В современных электробоксах предусмотрены отверстия для проводов. Они расположены с разных сторон, но использовать нужно не все. Нужные отверстия выдавливаются по перфорированным линиям. Размер их стандартный – 16/20 мм, рассчитан на ввод, в которую помещают провода для изоляции.

Порядок работы:

• выдавливаем пластины или снимаем заглушки;
• обрезаем гофротрубу кабелей у стенок бокса;
• заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу;
• прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой;
• маркируем по изоляции или термоусадке.

Повторяем все действия с остальными кабелями, ведущими к потребителям.

Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Для удобства работы и сборки модулей рамка временно снята

Как известно, все кабели защищены двойной изоляцией. Верхний слой для коммутации проводов внутри электрощита не потребуется, поэтому его нужно снять.

Но зато понадобится дополнительная маркировка каждого провода, так как после переплетения жил будет сложно догадаться, какая линия куда ведет. Для маркировки используем малярный скотч, на который легко наносятся обозначения.

Для разделки кабеля, снятия наружной изоляции лучше применять специальный нож с пяткой. В отличие от обычного строительного ножа, он очень аккуратно удаляет полимерное покрытие, оставляя в целости внутренние оболочки

После разделки кабелей щит готов к установке уже набранной рамки. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

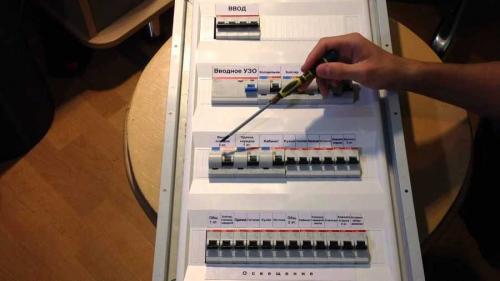

Этап 3 – сборка модулей на рамке

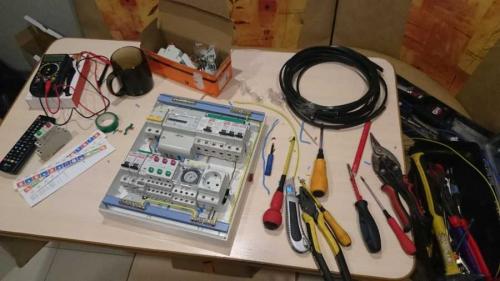

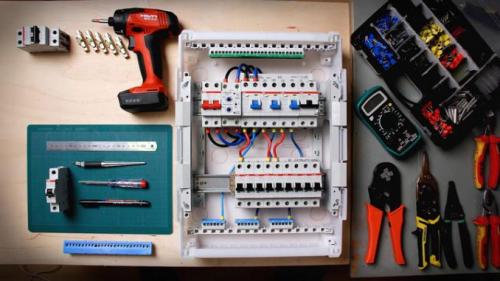

Для работы потребуются шлицевые и крестовые отвертки,, круглогубцы, плоскогубцы, кусачки, ножовка, строительный нож, шуруповерт, тестер.

Компоновка модулей производится по линейной или групповой схеме:

• линейная – сначала выставляют УЗО и дифавтоматы, затем устройства АВ;
• групповая – сначала УЗО/дифавтомат, затем подключенные к нему автоматы, снова УЗО и т.д.

С различиями в устройстве и принципах действия УЗО и дифавтоматов ознакомит, в деталях освещающая этот непростой вопрос.

Первый вариант проще в монтаже, а второй удобнее, когда нужно найти проблему в сети. Следует помнить, что провода входят сверху, выходят снизу. Сечение проводников внутри ящика и снаружи должно совпадать. Желательно соединять устройства цельными кусками проводов, а не комбинированными из разных отрезков.

Программа для проектирования электропроводки В доме. Платные программы для электриков

1. sPlan

Эта многофункциональная и простая программа используется для моделирования схем разводки электропроводки и трассировки электронных плат.

sPlan удобно использовать. Нужный элемент достаточно переместить мышкой из панели инструментов слева в рабочую область. Щелкнув правой клавишей мыши на элементе можно указать необходимые свойства. Программный пакет включает множество готовых библиотек электронных компонентов, а также имеет функцию добавления своих шаблонов. Созданную схему можно сохранить или распечатать на принтере. В новой редакции программы добавлена функция печати больших форматов на обычном принтере – программа автоматически разбивает чертёж для печати на формате А4.

Официально приложение выпускается только на английском языке. Интерфейс интуитивно понятен, поэтому даже без знания языка разобраться не составит труда. Русификаторы к этой программе и множество библиотек можно легко найти в интернете. Помните: неофициальные дополнения к приложению не гарантируют качественного перевода и нормальной работы приложения.

Стоимость sPlan около 50$. Существует также бесплатная версия, но в ней отключены функции сохранения и печати файлов, поэтому её можно использовать только для ознакомления.

2. КОМПАС-Электрик

Это приложение к программе КОМПAС-3D или КОМПАС-График, разработанное для проектирования электрических схем различной сложности. Программа широко используется профессиональными электриками на территории стран СНГ. Она содержит большие библиотеки электронных компонентов с учётом требований ЕСКД и ГОСТов. Также можно загружать свои шаблоны элементов.

Приложение состоит из двух компонентов: базы данных и редактора схем и отчётов. Помимо схем, есть возможность создавать спецификации и таблицы.

Программа на русском языке. Выпускается на платной основе. Для ознакомления и выполнения разовых работ можно скачать бесплатную демо-версию. Она позволяет работать в программе с небольшими ограничениями в течение месяца.

3. Eagle (Easily Applicable Graphical Layout Editor)

Это пакет программ для составления принципиальных электрических схем и трассировки печатных плат. Приложение включает в себя три основных компонента:

- Schematic Module – позволяет создавать электросхемы с использованием стандартных элементов;

- Layout Editor – помогает пользователю вручную создавать чертежи печатных плат;

- Autorouter – предназначен для автоматической трассировки печатных плат.

Пакет приложений выпускается на английском языке. В интернете можно найти русификаторы и дополнения к программе, но это не гарантирует корректной работы приложения в дальнейшем.

Программа выпускается на платной основе, но есть также бесплатная программа с некоторыми ограничениями. Для использования в быту вполне будет достаточно установки бесплатной версии.

4. AutoCAD Electrician

Это приложение к одной из популярных чертёжных программ AutoCAD.

Эта программа имеет большое количество встроенных библиотек и функций. Есть возможность создавать сразу несколько проектов с совместным доступом разных пользователей.

Для корректной работы требуется выполнить множество настроек, но это в дальнейшем значительно облегчает работу.

Уникальная особенность приложения состоит в наличии интеллектуальной системы, которая может анализировать проект, отслеживать возможные ошибки проектировщика и исправлять их.

Программа довольно дорогая и сложная, поэтому используется в основном профессиональными электриками. Для ознакомления с приложением предоставляется бесплатная демо-версия на 30 дней.

5. Microsoft Visio

Это графический редактор от компании Microsoft. Это приложение идёт в составе пакетных офисных приложений Microsoft Office. Оно позволяет создавать несложные электрические схемы.

Для построения электросхем существует специальная библиотека шаблонов. Также можно добавить свои шаблоны или скачать дополнительные библиотеки из интернета. Это существенно расширит возможности создания схем.

Приложение совместимо с Microsoft Word. Это помогает создавать различные описания и инструкции с иллюстрациями схем.

Схемы больших форматов можно распечатать на стандартном принтере. Для этого достаточно произвести соответствующую настройку печати. Приложение автоматически разобьет схему на отдельные части соответствующие формату А4.

Монтаж электрического щитка В частном доме 380 В три фазы. Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

• плоскогубцы;
• плоская и фигурная отвёртки;
• обжимные клещи;
• монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

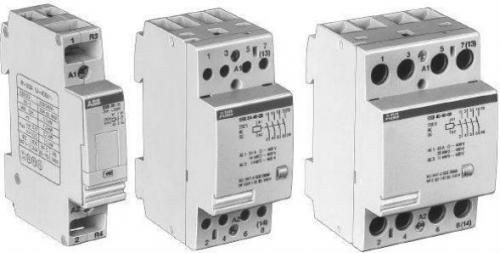

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

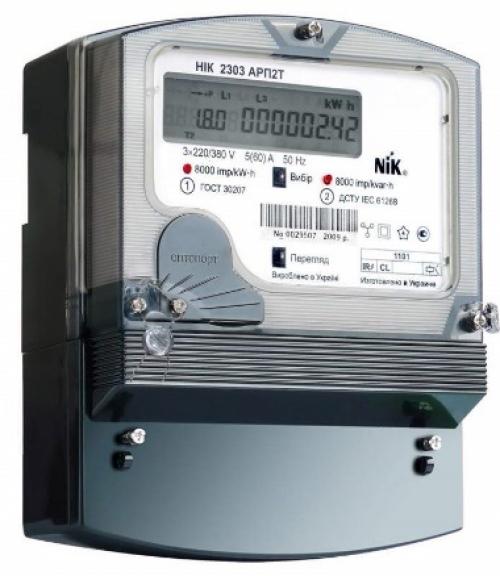

1. Счётчик электрической энергии . Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.

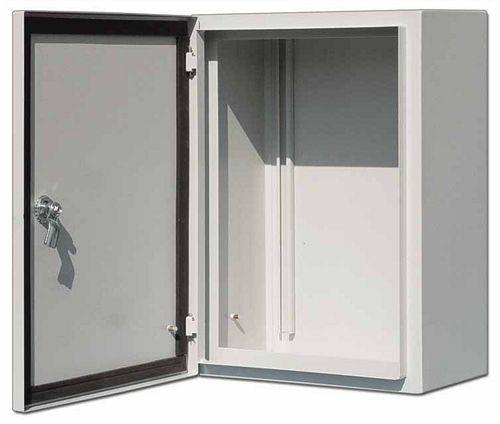

2. Электрический щит . Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.

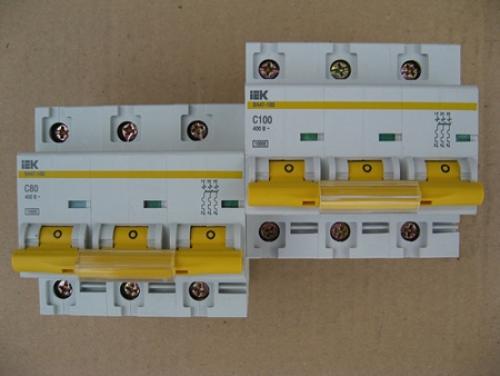

3. Вводной автоматический выключатель . Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.

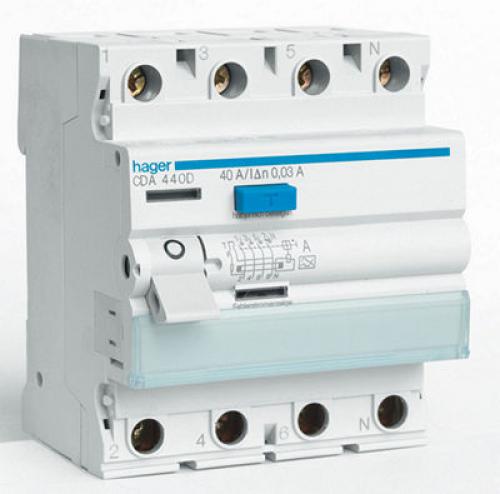

4. Устройство защитного отключения (УЗО) . Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.

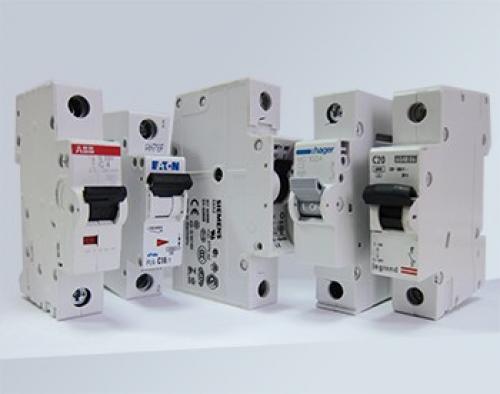

5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения . Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

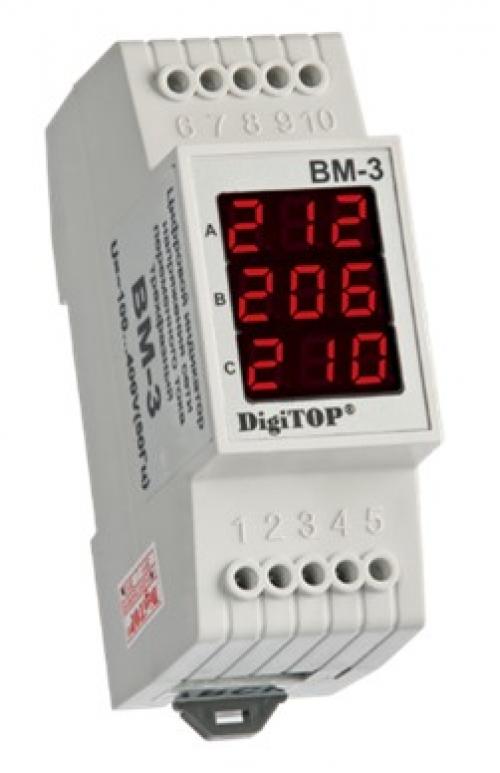

7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.
