Монтаж металлических водостоков для крыши своими руками. Устанавливаем держатели жёлоба

Монтаж металлических водостоков для крыши своими руками. Устанавливаем держатели жёлоба

Теперь, когда вы основательно подготовились, можно приступать непосредственно к установке водоотводной системы на ваш дом. Начинайте с установки крюков для водостока – правильно их называть держатели жёлоба или кронштейны. Держатели желобов бывают двух видов:

1. Крепятся к обрешётке. Они устанавливаются до монтажа финишного кровельного покрытия, поскольку крепить их нужно к обрешётке.
2. Крепятся к карнизу. Если ваша кровля уже готова, используйте держатель жёлоба карнизный. У него более короткий свободный конец, который пришивается прямо к лобовой доске. Его можно монтировать в любой момент, даже на готовую крышу.

Итак, установка кронштейнов начинается с расчёта уклона жёлоба. Для эффективного стока воды он должен составлять 3-5 мм на 1 м.

К примеру, ваш карниз 9 м, значит, максимальный уклон жёлоба будет составлять 45 мм.

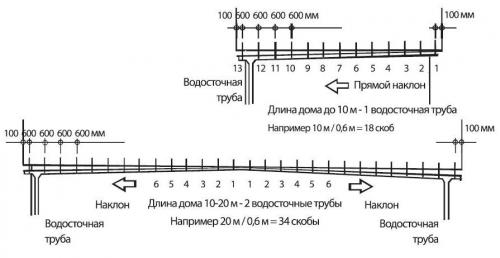

В том случае, если длина карниза более 10 метров, рекомендуем сделать уклон желобов в разные стороны. Это нужно для того, чтобы не пришлось слишком сильно опускать один край системы.

Не забудьте, что:

• на каждые 10 м жёлоба – одна водосточная труба;
• обычные держатели жёлоба крепятся на расстоянии 600 мм, карнизные – 500 мм.

Далее на нижней доске обрешётки или лобовой доске (в зависимости от того, какие держатели вы используете – обычные или карнизные) отмечаете места креплений первого и последнего кронштейнов. Между ними натягиваете шнурок и размечаете остальные крепления. При помощи полосогиба отгибаете крюки нужной длины и прикручиваете к обрешётке. Монтировать их нужно так, чтобы нижний край кронштейна касался верёвки.

Монтаж водосточной системы своими руками. Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

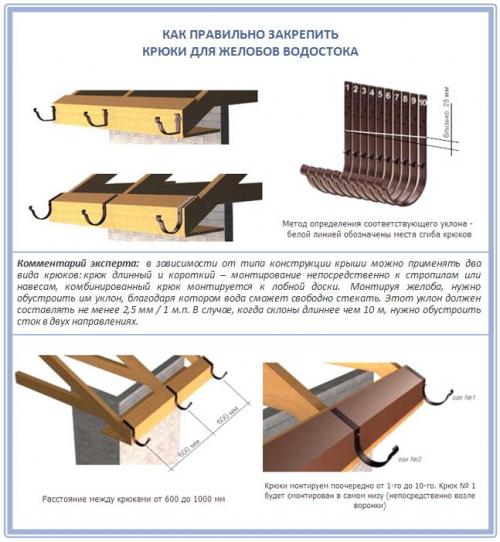

В продаже вы найдете крюки двух видов:

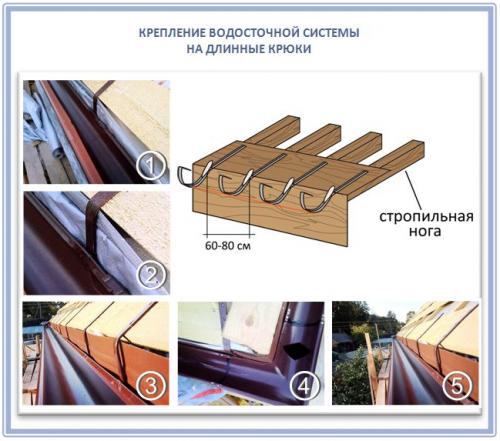

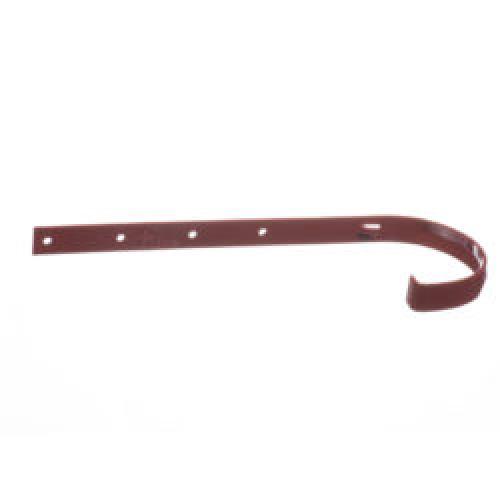

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

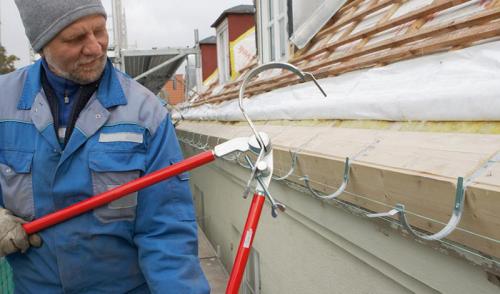

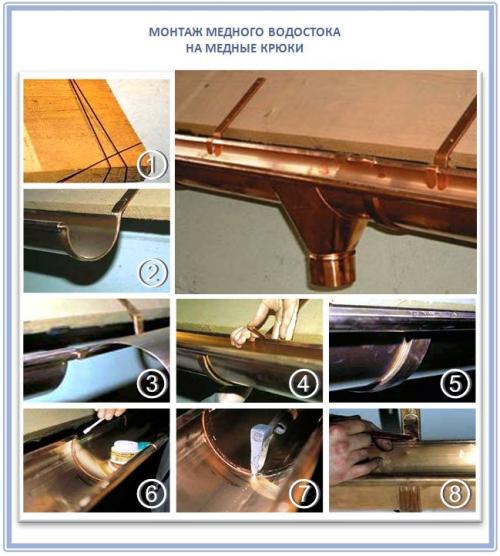

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

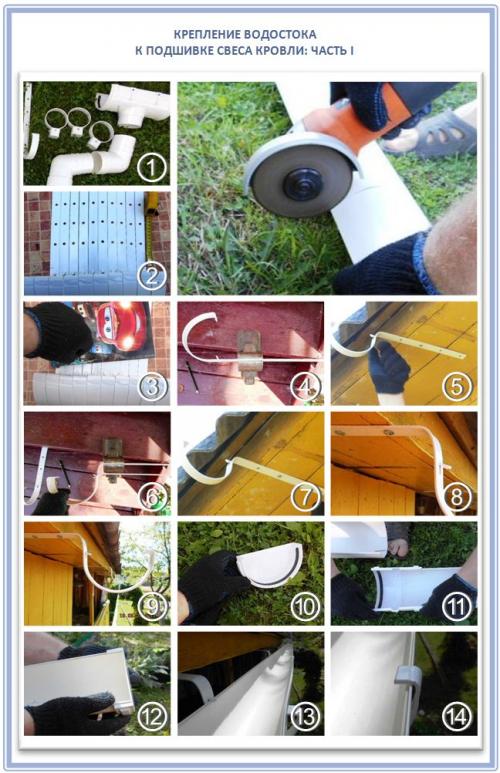

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

Источник: https://stroyvsepodryad.info/novosti/montazh-vodosliva-s-kryshi-po-kakim-prichinam-vodostok-prihoditsya-montirovat-posle

Расстояние от края крыши до желоба водостока. Основы проектирования системы

Прежде чем установить водосточную систему любым из описанных выше способов, нужно ее спроектировать. Сначала определяют диаметр желобов и труб. Начинают с расчета количества водоотводных труб. По нормативам, на скате длиной 12 м или меньше ставят одну трубу. Если же длина ската — 12-24 м, ставят два отводящих элемента. В любом случае желоб располагается с уклоном в сторону воронки, соединяющейся с водоотводящей трубой. Если воронка-водосборник одна, уклон выполняется в одну сторону, если их две, желоба закрепляются с наклоном от центра карниза. Величина уклона — 3-5 мм на метр длины.

Для определения диаметра элементов рассчитывают площадь водосбора. Она вычисляется как площадь ската. В самых простых случаях ее рассчитывают, умножив длину ската на его ширину. Определив площадь водосбора, выбирают диаметр труб и желобов. Средние значения мы представили в виде таблицы.

Монтаж водосточной системы Металл Профиль. Установка водосточной системы Металл Профиль

Инструкция по монтажу водостока Металлпрофиль Престиж - установка полукруглой металлической водосточнойсистемы. Фото,

Монтаж водосточной системы Металл Профиль

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные - крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Монтаж водосточной системы docke. Установки кронштейнов

Монтаж любой водосточной системы начинается, как правило, с установки кронштейнов для крепления желоба.Передо мной 3 типа кронштейнов, которые есть в ассортименте Дёке STAL.

Во-первых, этос опорной частью в 190 мм. Он крепится исключительно на обрешетку кровли и отлично подходит для скатных крыш без лобовой доски. Учтите, что устанавливать такие крюки нужно до укладки кровельного покрытия и фиксации карнизных планок.В случае монтажа креплений желоба прямо на лобовую доску в ассортименте Дёке STAL есть два крюка -, с длиной опорной части 65 мм, и штампованный карнизный кронштейн.

Мы будем использовать штампованный карнизный кронштейн, поскольку он ничем не уступает крюку по прочности, но дешевле.

Его опорная база с монтажными отверстиями позволит нам легко установить кронштейн под уже смонтированную карнизную планку.

Для начала необходимо наметить точки для монтажа самого верхнего кронштейна.

Устанавливаем его так, чтобы карнизная планка перекрывала желоб на одну треть его ширины. Это нужно для того, чтобы потоки воды с крыши не перелетали жёлоб и не стекали по его заднему краю.

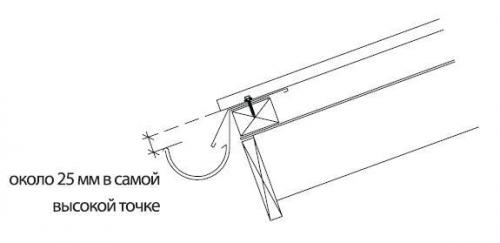

При этом носик кронштейна должен быть ниже линии ската приблизительно на 20-25 миллиметров. Это нужно для того, чтобы сходящий с крыши снег не повредил желоба.

Но это условие не всегда выполнимо. Например, на скатах с уклоном 45 градусов и более так сделать не получится. В этом случае надо стремиться установить желоб как можно ближе к капельнику по высоте, но не упираться в него.

После этого необходимо наметить точки для монтажа самого нижнего для данного карниза кронштейна.Помним, что уклон должен составлять 3-4 мм на погонный метр желоба.

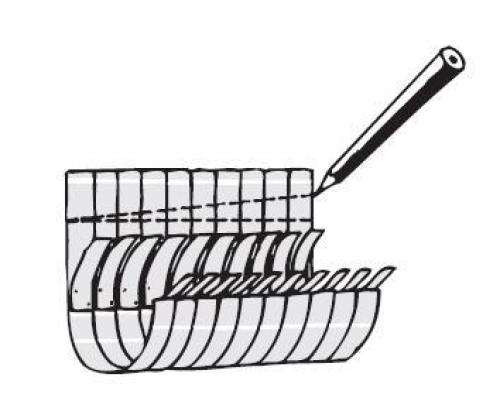

Чтобы выполнить это условие, необходимо разметить линию уклона. Мы это будем делать с помощью длинного уровня, т.к. наш участок карниза довольно короткий. Если у вас длинный карниз, можно воспользоваться водяным уровнем или нивелиром.

Отбив горизонт по уровню верхнего кронштейна, отступаем вниз на 10 мм, так как суммарная длина нашего желоба составляет три метра, и намечаем точки для монтажа самого нижнего кронштейна.

Необходимо отметить, что крайние кронштейны должны устанавливаться на расстоянии не более 100 мм от торцов жёлоба, то есть от его заглушек.

Теперь устанавливаем крайние кронштейны на размеченные места.

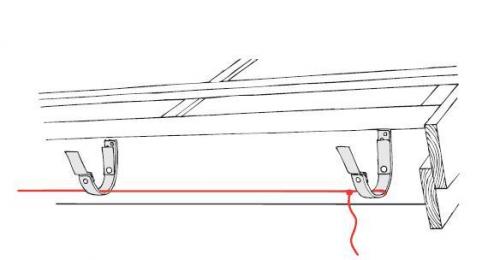

Если бы у нас не было внутреннего угла, то мы бы натянули шнурку между установленными кронштейнами. Эта шнурка и служила бы линией уклона, по которой выставляются промежуточные кронштейны.

В нашем же случае необходимо сначала установить внутренний угол на 2 кронштейна.

Опять отбиваем горизонт от уровня верхнего кронштейна и отступаем вниз на 5 мм, так как длина желоба до угла составляет полтора метра. Аналогичную отметку делаем для второго кронштейна, на котором будет крепиться внутренний угол.

Теперь мы смело можем начертить линию уклона между крайним кронштейном и кронштейном угла. Аналогичную линию уклона чертим на втором карнизе.

После этого, внутренний угол с предварительно одетыми на него карнизными кронштейнами крепим к лобовой доске на 2 самореза каждый. Для угла этого достаточно.

Отдельно хочу заметить, что кронштейны необходимо обязательно устанавливать на все угловые элементы при монтаже на лобовую доску.

Теперь устанавливаем кронштейны на стыке желобов и внутреннего угла.

Каждый такой кронштейн должен устанавливаться на желобе на расстоянии 100 мм от места соединения угла с желобами. Линия уклона у нас уже нарисована, поэтому по очереди устанавливаем кронштейны на желобах с обеих сторон нашего угла.

Разметка места установки промежуточных кронштейнов.

Оптимальный шаг установки кронштейнов составляет 500 мм и в любом случае не должен превышать 600 мм.

В нашем случае расстояние между крайними кронштейнами желоба составляет около метра, поэтому нам нужен всего один промежуточный кронштейн.Устанавливаем его. Для красоты строго посредине.

кронштейн для воронки.

на этой стороне у нас будет. плюс у нас здесь с левого края уже установлен нижний кронштейн. воронка должна стоять на расстоянии 100 мм от этого кронштейна. еще один кронштейн нужно будет установить на расстоянии 100 мм от правого края воронки. так как ширина воронки составляет 180 мм, то правый кронштейн необходимо размечать на расстоянии 380 мм от левого.

Так как линия уклона у нас уже нарисована, можем смело устанавливать правый кронштейн.

Таким образом, незакрепленная частьна этом отрезке у нас составит 660 мм. А мы говорили, что расстояние между кронштейнами не должно превышать 600 мм. Поэтому устанавливаем посредине еще один кронштейн.

Все, кронштейны установили, нужный угол наклона желоба соблюдён.

Монтаж водосточной системы Döcke: Установка кронштейнов

Монтаж любой водосточной системы начинается с установки кронштейнов для крепления желоба. В моем случае, я выберу штампованный карнизный кронштейн, который не уступает крюку по прочности, но дешевле.

Установка верхнего кронштейна

Для начала необходимо наметить точки для монтажа самого верхнего кронштейна. Носик кронштейна должен быть ниже линии ската приблизительно на 20-25 миллиметров. Это необходимо для того, чтобы сходящий с крыши снег не повредил желоба.

Однако, это условие не всегда выполнимо. Например, на скатах с уклоном 45 градусов и более так сделать не получится. В этом случае, необходимо стремиться установить желоб как можно ближе к капельнику по высоте, но не упираться в него.

Установка нижнего кронштейна

После этого, необходимо наметить точки для монтажа самого нижнего кронштейна. Помним, что уклон должен составлять 3-4 мм на погонный метр желоба.

Чтобы выполнить это условие, необходимо разметить линию уклона. Мы это будем делать с помощью длинного уровня, т.к. наш участок карниза довольно короткий. Если у вас длинный карниз, можно воспользоваться водяным уровнем или нивелиром.

Обратите внимание, что крайние кронштейны должны устанавливаться на расстоянии не более 100 мм от торцов жёлоба, то есть от его заглушек.

Установка кронштейнов

Теперь, устанавливаем крайние кронштейны на размеченные места.

Если бы у нас не было внутреннего угла, то мы бы натянули шнурку между установленными кронштейнами. Эта шнурка и служила бы линией уклона, по которой выставляются промежуточные кронштейны.

Монтаж водосточной системы на готовую крышу. Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента	Описание и особенности установки
Кронштейны	Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

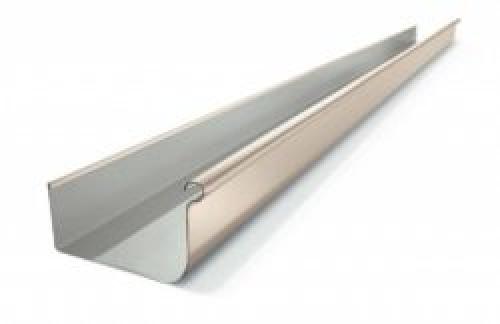

Водосточные желоба	Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли. Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы. Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.
Повороты желобов	Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители. Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

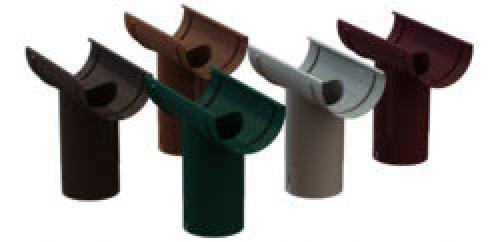

Воронки для сбора воды	Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы. Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.
Колена и тройники для водосточных труб	Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб	Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.

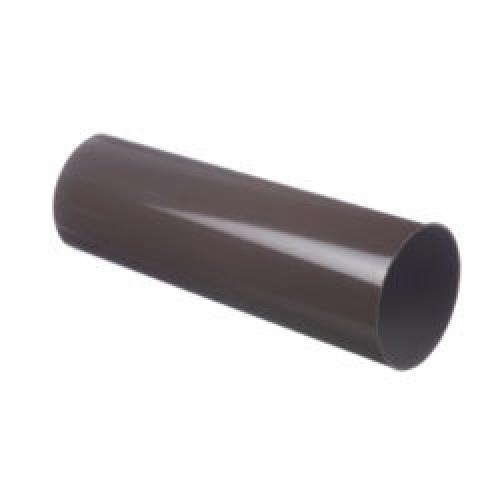

Водоотводящие трубы	Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Монтаж водостоков инструкция. Количество материала

Проще всего рассчитать количество желобов — по периметру карниза. Например, карниз кровли 20 метров — значит и желобов нужно 20 погонных метров, чтобы «закрыть» это расстояние. Желоба обычно выпускаются отрезками по три метра. На каждую пару желобов нужен будет один соединитель.

Количество кронштейнов для желобов рассчитывают, исходя из инструкции производителя. Например, для установки пластикового водостока поддерживающие крюки чаще всего рекомендуется устанавливать с шагом не более 60 см, а также с дополнительными кронштейнами в местах соединения желобов.

Установка кронштейнов. Фото: tn-vodostok.ru

Не забудьте купить заглушки желобов . Если у вас не замкнутая водосточная система, то на каждую «вереницу» желобов потребуется две заглушки, которые устанавливаются с «торца» водостока.

Углы желоба покупают по количеству углов кровли. Производители выпускают либо фиксированные углы (чаще 90 и 135 градусов), либо регулируемые в диапазоне 100 – 165 градусов. Углы бывают внешние, внутренние или универсальные — подбирайте их под свой проект.

Чтобы рассчитать количество труб , поинтересуйтесь, какого размера трубы выпускает выбранный вами бренд. Зачастую это комплектующие от 1 до 3 метров в длину. Замерьте высоту от земли до карнизного свеса и потом разделите ее на тот типоразмер труб, которые вы решили приобрести. Держите в уме, как у вас будет организован водоотвод, чтобы рассчитать точное количество материала и купить еще и слив (колено стока) .

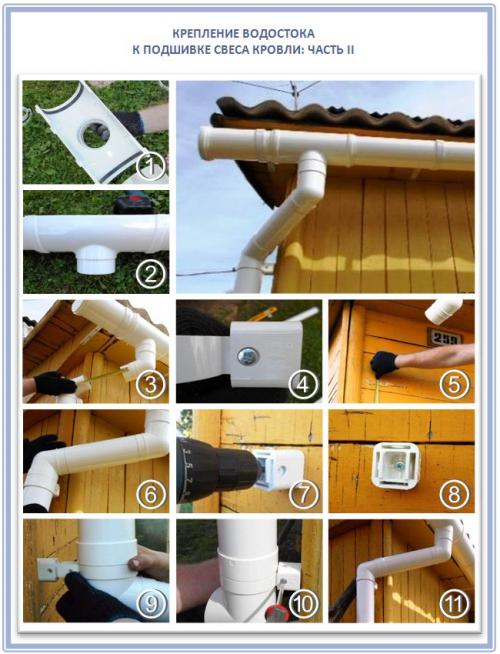

К фасаду здания трубы крепятся хомутами — держателями. С крепежом под кирпич или дерево. Шаг между ними 100 – 180 см — подробнее об этом читайте в инструкции для выбранной вами модели.

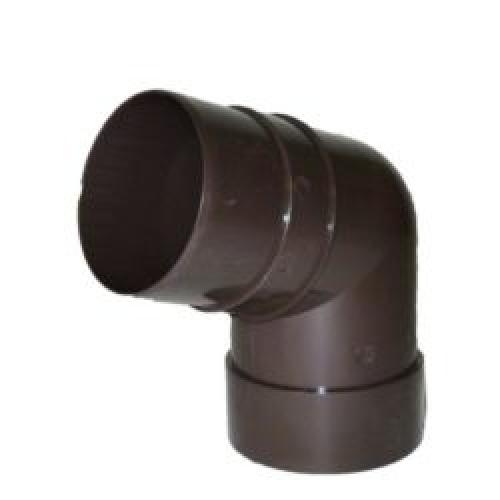

Чтобы пустить водосточные трубы вдоль фасада, от воронки и желобов нужно установить колено.

Установка желоба водостока. Этапы установки водостоков

При установке желобов мастера должны руководствоваться таким алгоритмом действий.

• Для начала устанавливаются держатели для слива . Главное, чтобы был обеспечен наклон. Для этого одна сторона должна быть прикреплена на самой высокой точке, затем будет натянут шнур, по которому будут устанавливаться оставшиеся держатели.
• Затем происходит монтаж заглушки для желоба . Чтобы заглушка не выпадала, ее крепят специальными заклепками. Заглушки имеют резиновые уплотнители, обеспечивающие водонепроницаемость. Все стыки должны быть промазаны герметиком.

• Монтаж воронок в желоб . Для этого вырезается отверстие в трубе и вставляется воронка.
• После этого мастера производят основной монтаж системы . Желоб ставится в держатели и фиксируется при помощи специальных пластин. Затем происходит соединение желобов с трубами. Завершающий этап – установка сливного колена. Это требуется делать в нижней части трубы.

Монтаж канала водостока производится под легким наклоном Источник mtgutterssa.com

Окончательная цена монтажа водосточной системы на крыше зависит непосредственно от выбранного предприятия. Но в среднем стоимость колеблется от 300 до 700 рублей.
