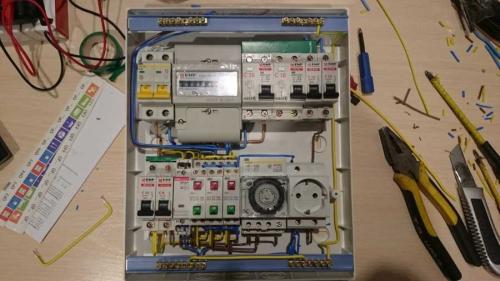

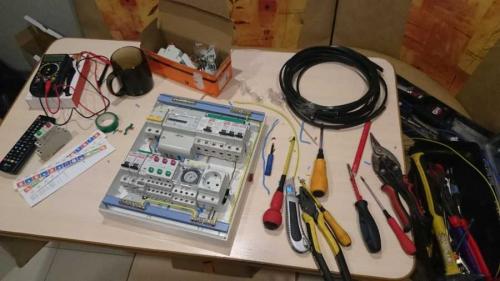

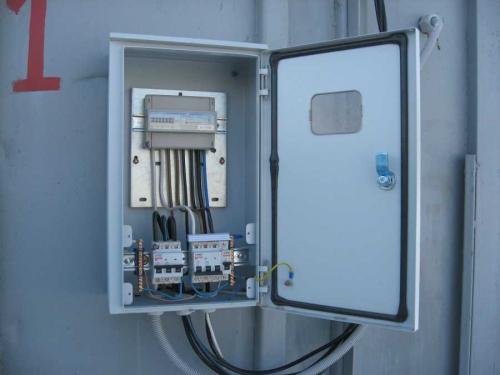

Монтаж в электрощитке. Монтаж и сборка электрощитка

Монтаж в электрощитке. Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

• крепление на стену;
• установка в стене.

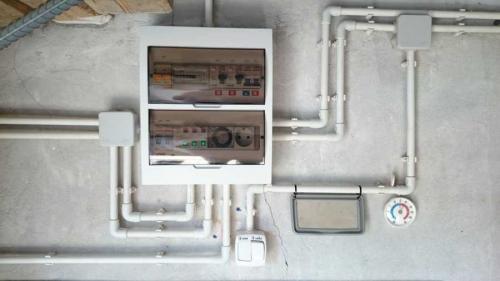

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом.  По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Монтаж в электрощитке, каким проводом. Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

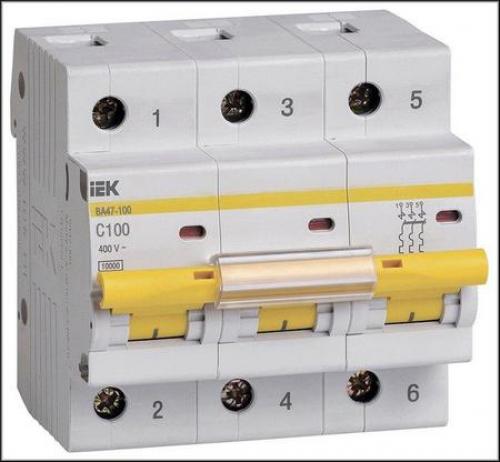

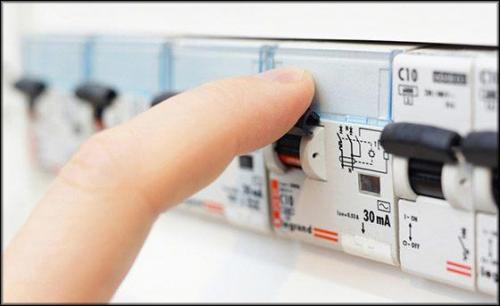

Автоматы для электрощитка. Разновидности электрических автоматических выключателей

Проводку и электрические приборы защищает автоматический выключатель. Это обязательный прибор, без установки которого пользование электричеством не допустимо согласно ПУЭ. Выключатели изготавливаются для подключения к однофазным (220 вольт) и трехфазным (380 вольт) сетям. Различают приборы, используемые для цепей постоянного либо переменного токов, или их комбинации. Рассмотрим, для чего применяются и какие бывают автоматы.

Назначение приборов

Основная функция, возлагаемая на автоматические выключатели, сводится к защите кабеля от коротких замыканий и его перегрузки. Кроме этого, в комплекс задач для устройства входит:

• пропускание тока номинальной нагрузки при его длительном использовании;
• стабильное поддержание потенциала напряжения сети с гарантией ее изоляции;
• возможность ручного управления состоянием силового контакта;
• способность определения момента возникновения перегрузки и обеспечение необходимого времени для безопасной работы, после чего питание снимается с подключенных потребителей.

Важно правильно подбирать тип электрических автоматов с учетом технических характеристик сети, так как частое отключение электросети чревато губительными последствиями для подключенных приборов.

Для этого стоит понять, как работает автоматический выключатель. Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов.

Разновидности по полюсам

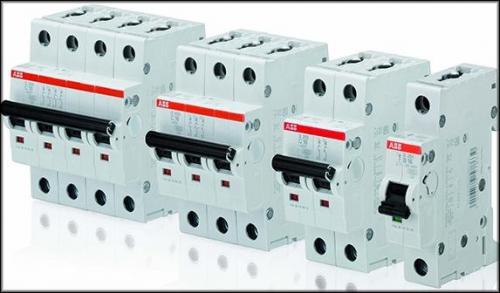

Автоматы могут иметь от 1 до 4 полюсов, что определяется мощностью подключаемого электрооборудования и количеством фаз сети.

Классификация по числу полюсов автоматических выключателей:

1. Однополюсный автомат способен защитить сеть, к которой подключены маломощные приборы. Монтаж производится на фазный провод, нулевой при этом исключается.
2. Двухполюсный прибор актуален для линии, к которой подключается достаточно мощная бытовая техника (стиральная машина, электроплита, бойлер).
3. Трехполюсная модель. Предназначается для полупромышленного масштаба с подключением установок: насосов, устройств для автомастерских или строительных работ.
4. Четырехполюсный автомат защищает от коротких замыканий, перегрузок четырехпроводных сетей.

Для четырехжильного кабеля устанавливаются только трех- и четырехполюсные автоматы выключения.

Классификация по времятоковому показателю

Количество ложных срабатываний автоматов при неравномерной нагрузке на сеть оптимизируется благодаря разной скорости реагирования на превышение номинального тока. Зависимость времени отключения сети от силы протекающего тока определяет следующие виды автоматических выключателей:

• A. Встречается у европейских изготовителей. Самая чувствительная модель. На отклонение от нормы отзывается мгновенно. Обычно используется для защиты линий с подключенным высокоточным оборудованием. (Номинал тока 2-3). Устанавливаются редко.
• B. Предусмотрен для помещений, оснащенных старой алюминиевой проводкой. Подходит для длинных линий, осветительных линий или цепей без возможных резких перепадов напряжения. Отключается с незначительной задержкой в 5-20 секунд при токе номиналом 3-5.
• C. Чаще встречается в современных квартирах для защиты розеточных линий, в которые подключается достаточное количество электрооборудования (стиральные, посудомоечные машины, морозильные камеры, обогреватели, микроволновые печи, ЖК-телевизоры). Отключение происходит на 1-10 секунде при токе кратном 5-10. Такой принцип нужен для стабилизации работы при незначительном перепаде.

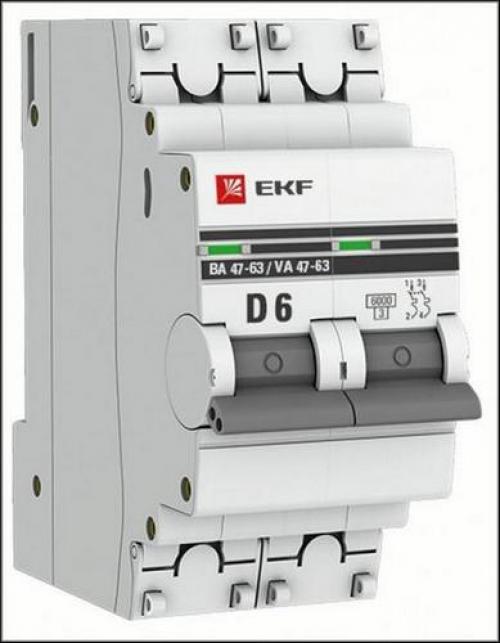

• D. Защита оптимальна для линий с трансформаторами или большими пусковыми токами. Автоматические выключатели этого класса нельзя подключать к потребителям, ориентированным на работу с защитой классов C и B. При 10-20 номинальном токе отключается за 1-10 секунд. Наиболее низкая чувствительность к увеличению тока. Иногда принято устанавливать на самом здании с целью подстраховки квартирных автоматов. Если те вдруг не сработают, то произойдет отключение от сети всего здания.

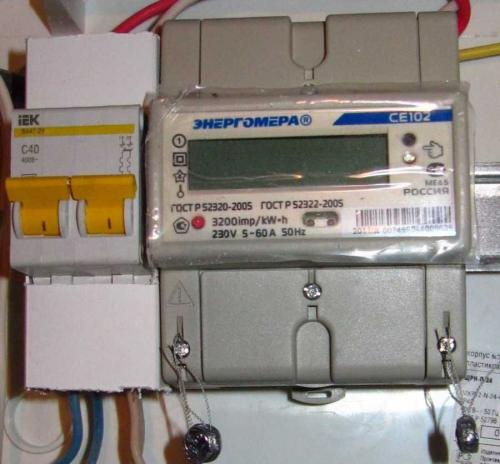

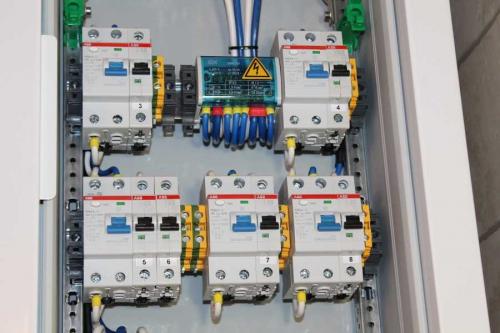

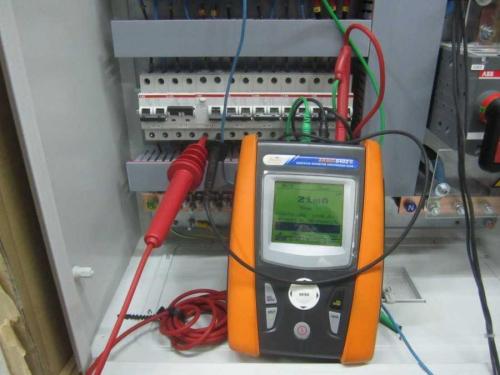

Как правильно соединить автоматы в щитке между собой. Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

Из определённой длины проводника, который изогнут плоскогубцами, создаётся перемычка, посредством которой будет произведено совмещение схемы современных выключателей. Следует изогнуть провод, придерживаясь определённого расстояния.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

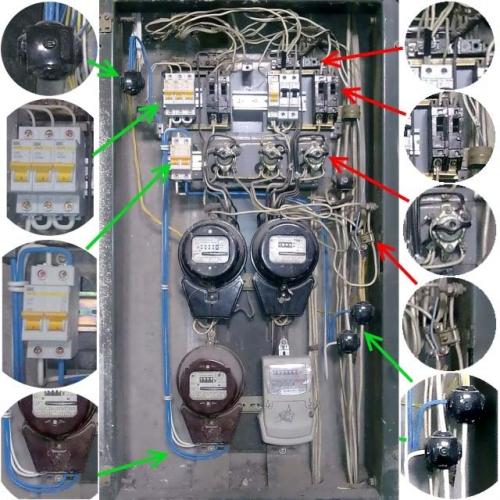

Как поменять автомат в щитке. Как заменить автомат в щитке под напряжением: сложно, но и можно не всем

5 мин.

Электрика

Вечного двигателя пока не изобрели, поэтому все устройства рано или поздно откажутся работать. Большее неудобство, сравнимое с катастрофой локального масштаба, доставляет поломка автомата, находящегося в электрощитке. Из-за его сложной схемы ремонт невозможен, но чтобы сохранить электробезопасность квартиры, требуется срочная замена защитного коммутационного аппарата. Немногие сталкивались с такой ситуацией, поэтому редкий человек осведомлен, как заменить автомат в щитке под напряжением. Подобные работы — прерогатива специалиста, однако каждый жилец должен знать хотя бы в теории причины выхода из строя и то, как действовать в подобных ситуациях.

Причины необходимости замены

Автомат имеет сразу два защитных контура — электромагнитный и тепловой. Первый включается в работу, когда возникают короткие замыкания, второй контур срабатывает при перегрузках сети. Особенно трудно бывает распознать причину отказа автоматического выключателя после того как сработала тепловая защита, потому что никаких видимых дефектов на оборудовании не обнаруживается.

Гораздо чаще признаки поломки налицо, это частичное либо полное выгорание зажимных контактов. Виновато обычно их ненадежное соединение. Если был использован мягкий алюминий, то в будущем неизменно появятся проблемы: контакт ослабевает из-за того, что металл «плывет». Чтобы не допустить чрезвычайной ситуации, подтягивать контакты необходимо несколько раз в год.

Наиболее редкая причина — заводской брак, который нередко «заявляет» о себе сразу после ввода выключателя в эксплуатацию. Чтобы обезопасить себя в будущем, лучше приобретать изделия от надежных производителей. В этом случае можно быть уверенными, что характеристики купленного автомата полностью соответствуют требованиям, предъявляющимся к этим устройствам.

Из-за сложной схемы и невысокой цены оборудования восстановлением автоматов заниматься нецелесообразно, поэтому после поломки покупают аппарат с аналогичными характеристиками. Замена их для профессионалов — сущий пустяк.

Демонтаж неисправного автомата

Отключение электричества — первый этап перед заменой устройства, отказывающегося работать. Делают это с помощью вводного выключателя, который находится в электрическом щите на лестничной площадке. Нередко возникает необходимость и в его замене, тогда требуется получить разрешение в энергетической компании: эти аппараты опломбированы, а самовольный срыв пломбы неминуемо приведет к приличному штрафу.

После согласования замены работу выполняет специалист. Убедившись в исправности оборудования, он ставит пломбу. Перед демонтажом старого автомата обязательно проверяют обесточивание сети с помощью простого индикатора тока — отвертки.

Старые автоматы

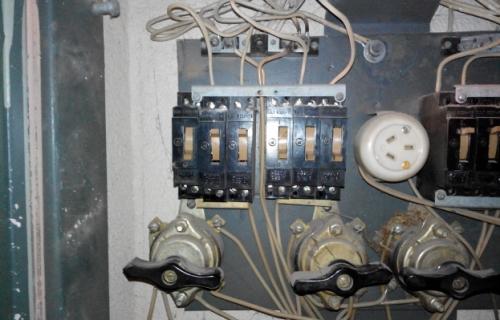

Дальнейшие действия зависят от возраста жилого дома. В старых зданиях для демонтажа автоматического выключателя откручивают длинный винт, которым крепятся устройства. В этом случае нередко возникают затруднения, если винты прикипели или заржавели. Можно рассчитывать на помощь WD-40, но если крепежи не поддаются, провода откусывают бокорезами.

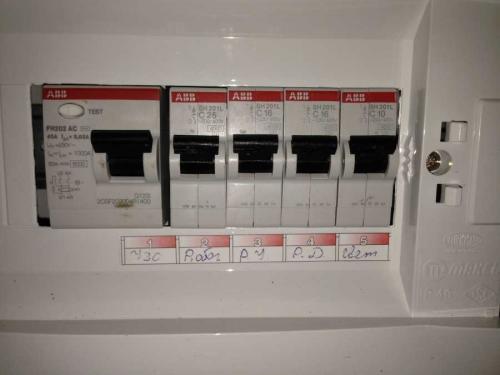

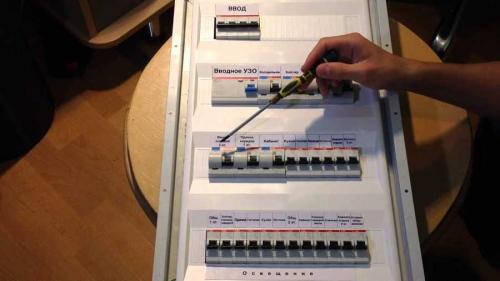

Подписать автоматы в электрощитке таблица

электро маркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Как сформулировать заявку?

На электронную почту mezich@gmail.com необходимо прислать: фото щита где будет видна его компоновка, ФИО получателя и адрес с индексом .

Некоторым будет проще наклеить скотч и подписать. Писать у каждого автомата нужно: порядковый номер, что защищает, название помещения. Для УЗО нужно перечислить номера защищаемых автоматов.

Срок изготовления

Зависит от размера щита и его состава.
Обычно изготовление маркировки к щитам на 24, 32, 48 модулей занимает 1-2 дня.

Реек в щите Модулей занято Стоимость:

1230р. для щита на две рейки по 12 модулей.

Оплата для физических лиц: для заказа необходима предоплата в размере 100% на карту Сбербанка либо Альфабанка.

Недоступные способы оплаты: на сотовый телефон и электронные деньги.

Доставка

Почтой России заказным письмом первого класса с номером отслеживания в надежной упаковке. До Москвы доставка занимает 4-5 дней, Владивосток — 8 дней. Это способ доставки по умолчанию.

Возможна срочная доставка в Москву и СПб курьером. Это добавит 250р к стоимости и займет сутки.

Результат

Два комплекта понятной маркировки даже в стрессовых ситуациях + удобный способ нанесения.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей. Важно чтобы электрощит был доступен всем членам семьи.

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений.

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Самоклеящаяся бумага или пленка: что выбрать?

При печати на бумажной основе получается более высокая детализация и хорошая стойкость к истиранию. Глянцевая смотрится лучше матовой. Поэтому по умолчанию маркрировка печатается на белой глянцевой бумаге.

На пленках невысокая стойкость к истиранию и детализация при печати ниже чем на бумаге. Если щит планируется со временем дорабатывать лучше выбрать пленку поскольку ее отклеивать легче чем бумагу.

Как наклеить маркировку

Делать это лучше в теплом помещении и с чистыми руками. ( Ваш К. О.

Если все рейки щита расположены на уровне глаз, наклеивают под автоматами. На некоторых щитах, например MiniPragma от Schneider Electric, под нижней рейкой места нет и наклеить можно сверху.

Маркировка на бумажном основании имеет на подложке вертикальные надрезы через каждые 3см. Полоску с маркировкой необходимо перевернуть этими надрезами к себе, немного согнуть в месте надреза и отклеить основу.

Перед приклеиванием нужно прицелится чтобы полоска легла параллельно отверстию и маркировка начиналась там где нужно.

Прозрачная пленка захочет увековечить отпечатки пальцев на клейком основании поэтому мойте руки. Хороших результатов я добивался при малом угле наклона наклейки к поверхности. Сперва ногтем или чем-то тонким/плоским нужно отделить первые 1-2 см полосы пленки от подложки и наклеить чтобы зафиксировать на пластроне. Всю наклейку отделять не нужно. Затем разглаживая наклеенное чтобы не допускать пузырей воздуха, второй рукой нужно направлять наклейку вдоль намеченной траектории одновременно отделяя ее от подложки. Пленку нельзя растягивать. При разглаживании лучше воспользоваться салфеткой или чем-то мягким чтобы не содрать краску.

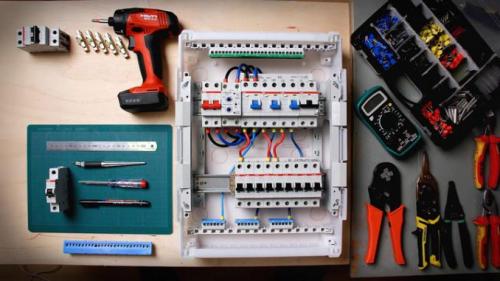

Монтаж в электрощитке на 6 модулей. Как правильно собрать электрический щиток своими руками

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

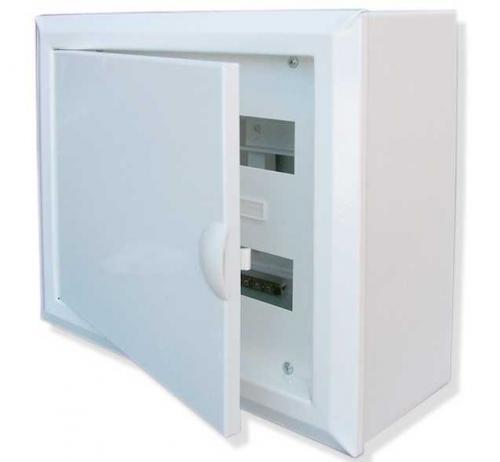

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

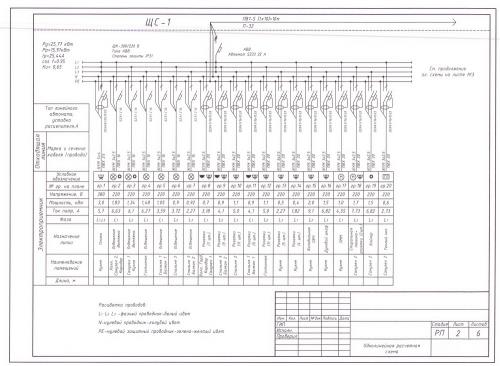

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

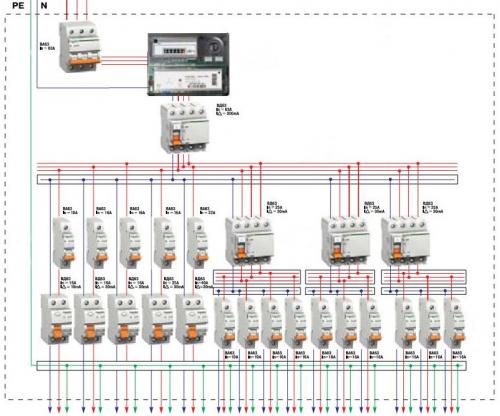

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

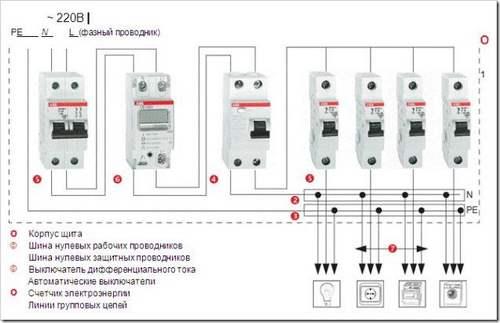

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².
