Простейший вариант фундамента для самостоятельного строительства – это плоская плита, заложенная либо полностью на поверхности, либо утопленная в грунт только на собственную высоту (но тогда нужен цоколь). Незначительное погружение плиты в грунт рекомендуется при строительстве на глинистых грунтах, так как они способны набухать и плита может проскальзывать в подошве. Пример с плитой мелкого заложения мы и привели ниже - чтобы можно было наглядно представлять, как располагаются слои такого фундамента.

Чертёж мелкозаложенной плиты фундамента

Для успешной работы очень важно иметь чертёж фундамента в разрезе. На нём должны быть обозначены все отметки конструкции, начиная от нулевой (чистого пола), и заканчивая дном земляного корыта, в котором устраивается противопучинистая подготовка. Ведь невозможно правильно вырыть котлован, не зная, каким будет количество и толщина подфундаментных слоёв. Так же на чертеже нужно обозначить все слои отмостки, которая обязательно будет формироваться по периметру плиты.

На приведённом нами примере планировочная отметка грунта находится на отметке минус 0,600 м, так как за ноль принимается отметка чистого пола первого этажа, а здесь она поднята на высоту цоколя. Толщина монолита составляет 250 мм, соответственно, низ плиты находится на отметке минус 0,850 м. На чертеже виден и двухуровневый каркас из сеток 200 х 200 мм.

Под плитой предусмотрен толстый насыпной слой из песка, хотя по факту подушку высотой 500 мм делают очень редко – например, когда на участке до такой глубины располагается просадочный грунт, а дальше идёт прочный пласт. С целью замены пучинистого грунта на непучинистый, обычно проектируют слой песка 200 мм и щебня 100 мм (для лучшего уплотнения) - хотя конечно, выбор всегда индивидуален. Все эти нюансы должны быть хорошо проработаны, чтобы исполнителю не пришлось гадать и додумывать, что и как делать.

Связанные вопросы и ответы:

Что такое плитный фундамент

В статье о видах фундамента мы рассказывали про базовые отличия разных типов оснований для строительства дома. В этой теме мы разберём более детально свойства плитного фундамента и основные шаги в технологии монтажа.

Важно! В каждом отдельном случае конструкция фундамента (толщина заливки, диаметр арматуры, сроки набора прочности бетона) могут отличаться. И полностью зависят от инженерного расчёта специалистов.

Весь процесс можно разделить на несколько ключевых шагов:

Земляные работы для плитного фундамента

Начинать земляные работы лучше всего летом. В это время земля сухая и не промёрзшая. При сильном дожде грунт на участке может приобрести дополнительную подвижность, и спецтехника создаст глубокие колеи, мешающие проведению работ.

При монтаже монолитной плиты её можно утопить в толщу грунта, либо спроектировать на поверхности. Степень заглубления зависит от конструкции дома. Если в строении предусмотрен цокольный этаж, то глубина котлована может быть 1.5 метра и более.

В любом случае, первым делом удаляются все надземные растения и извлекаются корни.

Перед началом раскопок, поверхность почвы разравнивают и размечают колышками (с натянутой веревкой между ними) границы фундамента, чтобы рабочие и водитель спецтехники понимал, в периметрах какой зоны нужно проводить работы.

Важно не забыть оставить место для опалубки и отмостки. Около метра с каждой стороны.

Совет!

Границы для работ техники можно обозначить с помощью мела.

Когда участок очищен от растений, деревьев, валунов и прочего, можно приступать к рытью котлована. Работа выполняется экскаватором, с допустимой погрешностью +/- 10 см от плана.

Важно! Заранее определиться с вывозом грунта. Складирование грунта при работе экскаватором нужно организовать на расстоянии не ближе 0.5 метров от края котлована. Для песка – не ближе 2 метров. Не забудьте оставить место для проезда и разворотов спецтехники.

Когда котлован вырыт, можно приступать к созданию так называемой «подушки». Это прослойка между грунтом и будущим фундаментом.

Если коммуникации планируется провести под бетонной плитой, то рыть траншеи для труб нужно уже на этом этапе. Для корректной работы канализации важно помнить о соблюдении уклона трубы (2 см на каждый метр трубы). Угол стыковки вертикального вывода трубы и горизонтальной трубы, отводящей стоки за пределы фундамента должен быть сделать из 2 колен с углом 45°. При использовании угла 90° появляется большой риск засорения системы слива.

Подробнее о том, как провести наружную канализацию в доме мы рассказали в отдельной статье:

• Устройство наружной канализации в частном доме

После прокладки труб, траншеи зарываются, и почва уплотняется.

Если на участке или недалеко от его границ есть возвышенности, нужно предусмотреть наличие прифундаментного дренажа, который будет отводить грунтовые воды и защищать подушку фундамента от подмывания. Как правильно сделать дренаж на участке мы расскажем в отдельной теме.

В качестве первого слоя используется песок. Уплотнение песка рекомендуется делать каждые 10-20 см толщины слоя при помощи виброплит.

Перед трамбовкой, песок рекомендуется поливать водой. В некоторых случаях песок накрывают геотекстилем. Он нужен для того, чтобы разные слои сыпучих материалов не смешивались.

Затем высыпается слой щебня с фракцией 20-40 мм и аналогично песку утрамбовывается.

После этого оба слоя подушки закрываются геотекстилем, который в дальнейшем засыпается небольшим слоем песка 5-10 см и также утрамбовывается (толщина каждого слоя засыпки рассчитывается при проектировании фундамента индивидуально). Поверх песка укладывается профилированная мембрана.

Какие преимущества имеет плитный фундамент перед другими типами фундаментов

Плитный фундамент универсален, его можно построить практически в любой зоне, включая сейсмоактивную. Вот еще некоторые преимущества плитного фундамента:

• прочность . Монолитные плитные фундаменты выдерживают сильные нагрузки, в том числе от многоэтажных построек из тяжелых материалов — камня, кирпича и бетона;
• меньшая трудозатратность . Обустройство плитного фундамента требует относительно небольших земляных работ по выемке грунта. Но все индивидуально и зависит от площади постройки и уровня заглубления. Тем не менее, в отличие от свайных фундаментов, для плитных не требуются буровые работы с пробивкой скважин под опоры;
• устойчивость к внешним воздействиям . Такие основания меньше подвержены сезонному вспучиванию, поскольку располагаются на поверхности грунта. Они также менее уязвимы для заражения термитами и другими вредителями;
• долгий срок службы. Бетон сам по себе способен «работать» долгие годы — до 100 лет. Он не подвержен коррозии и дальнейшему разрушению, как, например, металлические винтовые сваи.

Ольга Смоленская, глава проектного объединения «Уникум»:

— То, что сейчас принято называть плитным фундаментом, — это конструкция, которая находится прямо на земле или с небольшим заземлением в 30–50 см. Ее основа — монолитный бетон.

Интересный момент: сейчас плитный фундамент часто используют в разрезе некапитальных строений. Он подпадает под эти критерии, потому что не заглублен, это поверхностная плита. На него легко поставить любую постройку, так как это ровное и прочное основание.

Другие преимущества плитного фундамента — относительно быстрый монтаж и отсутствие тяжелого глубокого котлована с дополнительным усилением.

Какие материалы используются для строительства плитного фундамента

Конструктивно «классический» плитный фундамент — это железобетонное массивное основание, которое состоит из следующих элементов:

• Утрамбованный грунт. Дно котлована выравнивают и уплотняют. Для обустройства мелкозаглубленной плиты достаточно снять верхний слой почвы.
• Песчаная или песчано-гравийная/щебневая подушка. У этого слоя несколько функций. Прослойка из песка и щебня нужно сделать для отвода грунтовых вод, а также для погашения нагрузок/вибраций, которые действуют снизу (со стороны земли).
• Геотекстильное полотно. Обычно используют дорнит. Этот материал предохраняет песчано-гравийную прослойку от заиливания, а также дополнительно укрепляет ее. Иногда геотекстиль укладывают между слоями песчано-гравийной подушки, чтобы повысить ее прочность.
• Выравнивающий «подбетонок» слой бетона. Обустроенные части «пирога» заливают бетонный раствором, толщина слоя — не свыше 45 мм. Основные функции бетонной подготовки — создание основы для укладки гидроизоляции и каркаса из стальных прутьев.
• Гидроизоляционная прослойка. Обычно используются битумные холсты, которые обладают свойствами водонепроницаемой мембраны. Гидроизоляция защищает конструкции дома от подпочвенных вод/капиллярной влаги.
• Каркас из стальных прутьев. Армирующая сетка повышает несущие характеристики плитного фундамента, стойкость к деформациям и нагрузкам. Каркасная сетка также защищает бетон от растрескивания.
• Железобетонная основа. Толщина плиты для частного дома рассчитывается с учетом его высоты — одна-двухэтажная, нагрузок, характеристик материалов, используемых в строительстве.

Как выбрать подходящий тип плиты для фундамента

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию. Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный , и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный. Он представляет сплошное железобетонное основание под дом.

Плитный фундамент бывает трёх видов:

1. Классический сплошной , когда бетонную или железобетонную плиту заливают на строительной площадке.

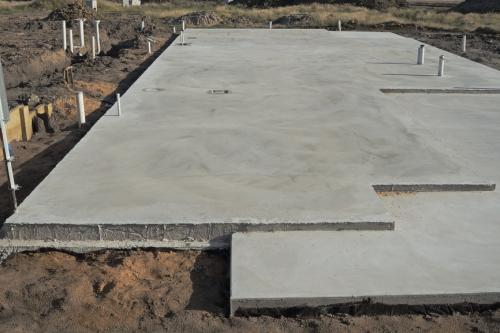

Сплошной монолитный фундамент под дом

2. УШП (утеплённая шведская плита) . Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
   Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
   Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
3. Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
   Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.

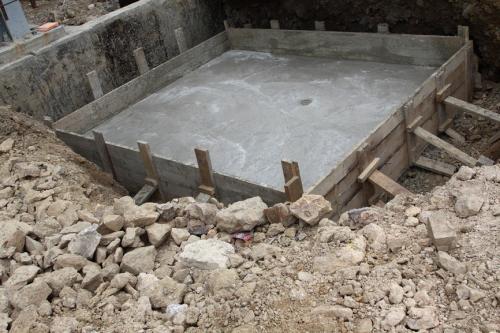

   Разноуровневый сборно-монолитный фундамент

   Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.

Какие инструменты и оборудование необходимы для установки плитного фундамента

Когда вы определитесь с типом фундамента и материалами для его возведения, необходимо будет собрать и набор инструментов

Инструменты

Чтобы подготовить площадку и построить фундамент понадобится следующее:

• измерительные инструменты (рулетка), водяной и линейный уровни;
• ударные инструменты (молоток, кувалда);
• штыковые и совковые лопаты;
• ручные пилы по дереву и металлу;
• режущие инструменты (лобзик или бензопила, болгарка);
• шуруповерт или дрель;
• гвоздодер.

Спецтехника

Кроме ручного инструмента необходимо подготовить и технику, без которой строительство фундамента невозможно:

• оборудование для бурения скважин или забивания свай без бурения;
• экскаватор для рытья котлована (можно обойтись и лопатами, если строите небольшой фундамент, например для бани и маленького дачного домика);
• бетоносмеситель;
• подъемный кран (пригодится для возведения фундамента из бетонных блоков);
• оборудование для усадки бетонной смеси (поверхностный вибратор, либо виброплита).

Лучше тщательно продумать график работ и предварительно договориться с компаниями по аренде строительной техники, чтобы, к примеру, в день, когда вы роете котлован бетоносмеситель не простаивал и не мешал работе экскаватора. Зачем платить за часы простоя? К тому же можно неплохо сэкономить, ведь некоторые компании дают скидку при предварительной заявке на аренду стройтехники.

Необходимые инструменты и оборудование для установки плитного фундамента

Чтобы построить плитный фундамент, необходимо собрать следующий набор инструментов и оборудования:

Ручной инструмент:

• Лопаты для рытья котлована
• Кувалды для разрушения старого фундамента или камней
• Грабли для очистки площадки
• Молотки для забивания свай
• Пила или болгарка для резки арматуры
• Шуруповерт для крепления арматуры
• Уровень для проверки горизонтальности фундамента
• Шнур для разметки фундамента

Строительная техника:

• Экскаватор для рытья котлована
• Бульдозер для выравнивания площадки
• Бетоносмеситель для приготовления бетона
• Виброплита для уплотнения бетона
• Автокран для подъема и перемещения тяжелых конструкций

Дополнительные рекомендации:

Чтобы избежать простоя и сэкономить деньги, рекомендуется тщательно продумать график работ и предварительно договориться с компаниями по аренде строительной техники. Это позволит вам избежать ситуации, когда техника простаивает и не используется. Кроме того, некоторые компании могут предоставить скидку при предварительной заявке на аренду стройтехники.

Неруд Карьер
* при полном или частичном копировании материала,
ссылка на первоисточник обязательна.

Какие этапы необходимо пройти при установке плитного фундамента

Плитный фундамент чаще всего используют при строительстве кирпичных, каркасных и каменных загородных домов. При этом плита располагается не только под несущими стенами дома, но и под всем строением и требует формирования идеально ровной поверхности.

Для заливки плитного фундамента засыпается песчаная подушка высотой до 30 см, укладываются железобетонные плиты, формируется армирующий каркас и выполняется бетонная стяжка.

Он является самым дорогостоящим, однако в полной мере обеспечивает прочность и надежность основания в период эксплуатации объекта.

Плитный фундамент имеет достаточно сложную структуру Источник profundamenti.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором :

Особенности заливки столбчатого фундамента

Столбчатый фундамент часто путают со свайным, но на самом деле это две совершенно разные технологии. Если сваи обязательно вкручиваются ниже глубины промерзания грунта, то столбчатый представляет собой яму, глубиной около 50-70 см, дно которой засыпано песком, а сверху заливается бетон, вперемешку с какими-нибудь камнями.

На заметку! Для жилого дома столбчатый фундамент не подойдет, так как рассчитан он на сверхлегкие строения – маленькие бани без каменной печи, беседки, сараи и тому подобные хозпостройки.

Столбчатый фундамент не требует дополнительных работ по гидроизоляции, но, как и свайный, исключает возможность обустройства погреба или подвала. Так как закладывается на небольшую глубину, то преимущественно используется на песчаных почвах и супесях, равнодушных к пучению и естественному движению грунта.

Для заливки столбчатого фундамента используются бетонные блоки, скрепленные между собой арматурой и залитые готовой бетонной смесью. Для формирования бетонных блоков подойдет любой материал:

• кирпич;
• камни;
• базальт;
• булыжники;
• готовые железобетонные блоки.

Столбчатый фундамент – неглубокое бюджетное основание для хозпостроек Источник stopdacha.ru

Столбы устанавливаются во всех углах, а также в местах пересечения стен и точках с повышенной нагрузкой на расстоянии не более 2 метра друг от друга. При этом формируется опалубка, устанавливаются столбы и стягиваются между собой армирующим материалом. Вся конструкция заливается смесью бетона.

Как правильно уложить бетон на плиту фундамента

Основная задача, которую требуется решить в процессе проектирования фундамента железобетонная плита, заключается в моделировании нагрузок, способных спровоцировать крен, и заставляющих конструкцию работать на изгиб. На его основе рассчитывается толщина плиты, её потребность в общем и локальном армировании.

При заказе проекта фундамента монолитная плита в нашей компании, заказчик получает комплект документации с подробными чертежами, сметой, экспликацией материалов.

В среднем под малоэтажные здания проектируют плиты толщиной 200-400 мм. Точный размер определяется расчётом, однако в зависимости от процента армирования, для одного и того же объекта значение - разное. Чтобы фундамент для дома плита получил оптимальное соотношение прочности и цены, надо уметь правильно манипулировать арматурой.

Если взять минимальную толщину плиты в 200 мм, нужно предусмотреть усиление в наиболее нагруженных зонах: пересечениях стен, расположении бетонной лестницы, несущей колонны. Если фундаментная монолитная плита под дом по толщине будет увеличена до 250 мм, можно локально не усиливать - но на общее армирование арматуры уйдёт больше. Особенности плиты:

1. По площади фундамент для дома монолитная плита должен выходить за контуры стен, с учётом всех выступающих архитектурных элементов: веранды, крыльца, пристроенного гаража , террасы. Учитывается так же и толщина облицовки по периметру.
2. Неравномерность осадки почвы под весом здания компенсируется за счёт хорошо уплотнённых насыпных слоёв. Обычно это песок, поверх которого для лучшей утрамбовки применяется щебень – либо просто используется пескогравийная смесь.
3. Классический вариант плитного фундамента предусматривает ещё и устройство жёсткого подстилающего слоя. Это бетонная подготовка (бетонная плита под фундамент), на заливку которой идёт тощий бетон (марки В7,5).

Чтобы сделать плиту тоньше, не снизив её сопротивление продавливанию, в наиболее нагруженных местах предусматривают утолщения в виде обращённых вниз рёбер жёсткости. В домах с цокольным или подвальным этажом устройство плитного фундамента включает другой вариант усиления. Здесь рёбра жёсткости направлены вверх, их роль играют монолитные цокольные стенки, которые передают нагрузку от перекрытия.

Монолитный слой под плитным фундаментом помогает в распределении нагрузок. Защищает от повреждений слой горизонтальной гидроизоляции (геотекстиль) под подошвой фундамента.

Как провести утепление плиты фундамента

Нельзя сказать, что теплоносители в России так уж дёшевы - тем не менее, технология формирования многослойной фундаментной плиты, получившей название «шведская», у нас отлично прижилась. Климатические условия в большей части страны аналогичны скандинавским, а пятая часть всех потерь домом тепла приходится на фундамент.

• Росту популярности УШП немало способствовал и технический прогресс в области разработки и производства полимерных утеплителей и коммуникационных труб, способных служить без замены столько же, сколько и сам дом. К тому же фирмы, которые занимаются проектированием и строительством под ключ утеплённых плит, формируют не только фундамент, но и все, заложенные в него коммуникации.
• Это очень удобно, экономит время и деньги, и всегда знаешь, с кого спросить. Когда работы ведутся параллельно несколькими подрядчиками, решить какую-то проблему не так просто - каждый сваливает вину на кого-то другого. А тут и проектирование, и монтаж выполняется одной группой людей, и за всё отвечает одна компания, на которую они работают.
• Для заказчика это значит очень много – как и то, что плита представляет собой единую систему и в конечном итоге её себестоимость оказывается на 25-30% ниже, чем если бы одни заливали и производили утепление плиты фундамента, другие монтировали греющую систему, третьи подключали коммуникации. Именно экономичность сделала плиту УШП столь популярной в той же Германии, а ведь немцы отличаются почти анекдотической рачительностью.

  Утепление монолитной плиты фундамента

• Ещё один довод в пользу утеплённой плиты – это возможность быстро возвести не только основание, но при этом получить ещё и готовый комплекс коммуникаций и утеплённый черновой пол. На устройство плиты площадью 90-100 м², бригада из 4-х специалистов затрачивает максимум 2 недели. Если же сначала залить плитное основание, а потом, после возведения коробки дома начинать монтировать тёплый пол и разводить коммуникации, времени затрачивается намного больше.
• Закладка утеплителя под фундаментную плиту не только снижает теплопотери, но ещё и минимизирует воздействие на фундамент сил морозного пучения. Это настоящий бич строительства, и даже опытный исполнитель не всегда может оценить сложность геологической обстановки и оценить степень риска, чтобы выбрать без исследований и профессиональных расчётов правильный тип фундамента.
• Плита с рёбрами жёсткости и утеплением – вариант самый беспроигрышный. Такая конструкция позволяет ставить дома на водонасыщенных, просадочных и насыпных грунтах. При этом она становится ещё и прекрасным теплоаккумулятором, ведь утеплитель, заложенный под плиту фундамента, не даёт теплу уходить в почву, и оно возвращается обратно в дом.
• Встроенная в плиту водяная подогреваемая система значительно увеличивает комфорт проживания в доме. В конечном итоге, сопротивление теплопередаче у плиты УШП получается R=6,67 м²*С/Вт, что почти на 50% выше нормативного 4,25 м²*С/Вт, рекомендуемого СНиП 23-02.

Как провести заливку бетона на плиту фундамента

Как проверить плитный монолитный фундамент?

Плитный монолитный фундамент - один из самых надежных и универсальных вариантов основания для здания любого размера, от небольшой бани, до многоэтажного жилого дома. Может применяться на любых типах грунта, включая нестабильные, подверженные подвижкам и вспучиванию. Представляет собой монолитную плиту из железобетона, занимающую всю площадь постройки. Имеет наибольшую площадь опоры. Благодаря своей цельности, позволяет в случае подвижек или вспучивания грунта, двигаться всему строению целиком. Таким образом, в стенах не возникают перекосы, не образуются трещины, отсутствует скручивающие моменты.Естественно, что к конструкциям, работающим в тяжелых условиях, предъявляются повышенные требования. Плитный монолитный фундамент на всех этапах, начиная от проектирования и заканчивая сдаточными работами, подвергается тщательному контролю.

Познакомимся поэтапно, как проверить фундамент.

Контроль на этапе подготовки основания:"   Соответствие проекту геометрических размеров котлована."   Горизонтальность дна."   Толщина и плотность песочно-гравийной подушки, на которой и будет возводиться плита."   Наличие и качество укладки гидроизоляционного слоя. Материалом может служить, в зависимости от требований к качеству, полиэтиленовая пленка, рубероид, Пенетрон, Акваизол и так далее.Контроль на этапе изготовления плиты:"   Точность установки и изготовления опалубки."   Правильность изготовления арматурного каркаса. Он требует особого внимания, так как на плиту будут оказываться не только продольные, но и поперечные, и даже скручивающие нагрузки. Тип арматуры берется из расчета нагрузки на фундамент, обычно используется прут с переменным сечением и диаметром 14-16 мм. Укладка производится с шагом около 0,3 м. Необходимо скреплять с помощью сварки прутья между собой, также верхний и нижний пояса жесткости соединяются вертикальной арматурой."   Бетон заливается, соответствующего качества, из миксера. После заливки необходимо произвести уплотнение при помощи строительного вибратора. Уплотняемый слой не должен быть больше чем на четверть толще длины рабочей части вибратора. Уплотнение производится до равномерного появления "цементного молока" на поверхности и прекращения оседания бетона.Завершающий контроль:"   Проверяются геометрические размеры плиты."   Оценивается горизонтальность поверхности."   Проверка на механическую целостность плиты, на отсутствие растрескивания."   Проверка прочности бетона (не менее 200 кг/см2)Вот, коротко, основные ответы на вопрос: "Как проверить фундамент".
