Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключайте нулевой провод к клемме «N»!

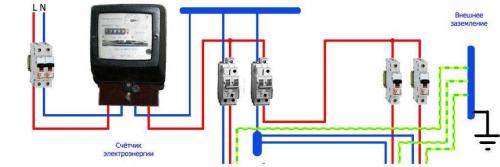

Подключение диффавтомата с заземлением

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

• более низкую стоимость одного дифавтомата;
• компактность (один прибор всегда поместится в щите).

И следующие недостатки:

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.

Подключение двух дифавтоматов

При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.

Преимущества схемы:

• самый высокий уровень безопасности;
• в момент отключения точно известно, на какой из линий электросети произошла авария.

Недостатки:

• высокая стоимость комплекта дифавтоматов;
• конструкция занимает немало места в силовом щите;
• относительная сложность монтажа и чтения.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Чем отличается УЗО от дифавтомата простыми словами. Отличие УЗО от дифференциального автомата по функциональному назначению

Оба эти прибора являются защитными устройствами. УЗО срабатывает, если в сети, которую оно защищает, токи в фазном и нулевом проводах неодинаковы, то есть появляется ток утечки. Эта ситуация опасна тем, что владелец может получить удар током, если прикоснется к поврежденному оборудованию.

Но если одновременно включить все имеющиеся в доме электроприборы, то есть умышленно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, может сгореть вместе с УЗО.

Вывод : УЗО не защищает сеть от перегрузки и короткого замыкания. В то время как многие думают, что, установив в сети УЗО, они обезопасят себя от любых неприятностей.

Дифференциальный автомат – это устройство, совмещающее в себе автоматический выключатель и УЗО. Другими словами, дифференциальный автомат способен защитить проводку в доме и от коротких замыканий, и от перегрузок, а также и от токов утечки. Применяя вместо УЗО дифавтомат, владелец дома, по сути, гарантированно защитит себя от выше описанных неприятностей.

Вывод : основное отличие дифавтомата от УЗО состоит в том, что дифавтомат защищает сеть и от коротких замыканий, и от утечки тока и от перегрузок.

Однако есть еще некоторые обстоятельства, способные повлиять на выбор устройства. Это может быть наличие свободного места на DIN- рейке электрического щитка. Тем более, что УЗО, независимо от модели, должно быть защищено от перегрузки или короткого замыкания еще и автоматическим выключателем. Для него тоже нужно найти место. Если свободного места для монтажа на щитке нет, то вопрос отпадает сам собой.

Если основная задача – защитить стиральную машину или, к примеру, бойлер, то установки дифавтомата может быть вполне достаточно. Главное – правильно подобрать его технические характеристики в соответствии с нагрузкой.

Если же нужно защитить от повреждения целую линию, включающую в себя группу розеток, светильников и тому подобного, то использование УЗО будет более рациональным решением. Объясняется это достаточно просто – если нагрузка на сеть со временем возрастет (например, при подключении новых приборов), то дифференциальный автомат будет регулярно отключаться при перегрузке, и его придется сменить с расчетом на больший номинальный ток. А в случае, если установлено УЗО, сменить придется только автоматический выключатель.

Нельзя не упомянуть и ценовые нюансы. Если защита участка проводки, состоящая из УЗО и автоматического выключателя, по какой-либо причине вышла из строя, то замене подлежит только одно из этих устройств. Но, если (независимо от причины) из строя вышел дифференциальный автомат, менять его придется полностью, что более накладно.

В случае, если УЗО по каким-либо причинам вышел из строя, питание квартиры или дома можно (хотя и очень не рекомендуется) временно восстановить путем установки перемычки между выключателем и нагрузкой. Если же проблема возникла с дифавтоматом, то восстановить питание возможно только, если у вас имеется в наличии резервный дифавтомат или автоматический выключатель.

Как подключить дифференциальный автомат без заземления. Защита от поражения током

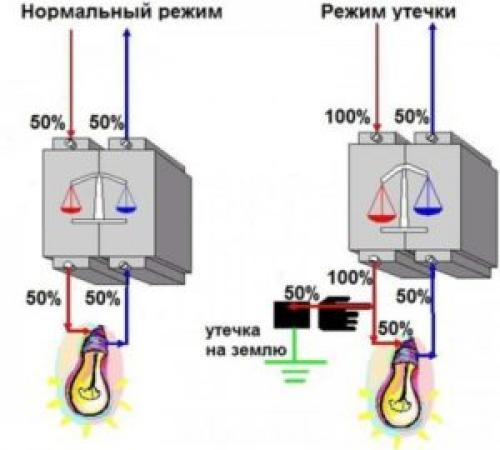

Работа дифференциального автомата или устройства защитного отключения (иногда его называют дифференциальными реле) основана на определении разницы в фазном и нулевом токах.

Если разница существует, устройство отключает подачу электричества. Разница может фиксироваться при возникновении утечки тока. При исправном электроприборе или оборудовании, утечка в нем не возникает, то есть значение тока, поступающего по фазному проводнику равно значению в нулевом проводнике.

Если происходит повреждение изоляции фазного провода, возникает разность потенциалов между ним и любым заземленным предметом. То же самое происходит при пробое на корпус электроприбора. Заземление в этом случае поможет только снять эту разность потенциалов с корпуса, но сам прибор останется под напряжением.

Если произойдет касание корпуса человеком, последний скорее всего не почувствует воздействие электричества, потому, что сопротивление тела больше сопротивления заземляющего проводника. Можно представить, что случиться, если заземление неисправно или вообще отсутствует.

Дифференциальный автомат, при возникновении подобной ситуации отключит подачу электричества и обесточит прибор. Человек, даже подвергшись воздействию электричества, не почувствует этого, потому что значение тока не превысит 30 миллиампер, а время отключения – 0,3 секунды. Такие параметры для УЗО и дифавтоматов, используемых в жилых помещениях, определены нормами.

Как правильно соединить автоматы в щитке между собой. Как соединить автоматы между собой

Способы соединения автоматов в распределительном щитке

В распределительных шкафах, щитках освещения часто на одну DIN-рейку устанавливается несколько однотипных автоматических выключателей, дифавтоматов или УЗО (устройств защитного отключения).

В этих случаях питание на коммутационные аппараты подается магистрально (шлейфом). Существует два способа соединения автоматических выключателей между собой.

Автоматы можно соединить с помощью проволочных перемычек или использовать соединительные шины (гребенки) выпускаемые промышленностью.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.

Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

• Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

• При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

• сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Подключение дифавтомата в щитке своими руками. Общая схема подключения дифавтомата в однофазной сети: на что обращать внимание

Дифференциальный автомат создан для замены двух других модульных защит: автоматического выключателя и одновременно устройства защитного отключения (УЗО) . Место его установки и схему врезки в цепи бытовой проводки нужно выбирать так, чтобы обеспечить надежную ликвидацию любых аварийных токов:

• коротких замыканий (КЗ);
• перегрузок;
• утечек через нарушенную изоляцию.

Обратите внимание, что модуль защищает только то оборудование, которое подключено к его выходным клеммам. На другие цепи он не реагирует.

Для обеспечения условий надежного срабатывания его устанавливают в квартирном щитке на входе питания одного или нескольких потребителей, обеспечивая небольшой воздушный зазор с корпусами других защитных устройств.

Даже небольшая дистанция между модулями обеспечивает отвод тепла от них за счет естественной вентиляции, а очень плотный монтаж впритирку повышает взаимный нагрев, что приводит к преждевременному срабатыванию уставок.

Сразу надо хорошо представлять, что дифференциальный автомат — это защитное устройство, созданное по одному из двух принципов работы на основе:

1. аналоговой электромеханической базе;
2. или электронных компонентов.

Эти конструкционные особенности производитель показывает схемой прямо на корпусе своего изделия.

Обеспечение правильной работы защиты возможно при строгом соблюдении полярности подключения проводов питания и нагрузки на свои клеммы. Они обозначаются прямо на корпусе и приведенной схеме для:

• входной цепи «1» — фазный провод, «N» — нулевой;
• выходной цепи «2» — фазный провод, «N» — нулевой.

Вход и выход ноля обозначен одинаково, но его подключение должно выполняться по направлению включения фазного провода.

Конструктивные отличия электронных и электромеханических модулей по-разному влияют на надежность срабатывания защиты при возникновении не ординарных аварийных ситуаций.

Основной недостаток электронных защит

Электронный дифавтомат, благодаря массовому внедрению роботов на производстве, проще в изготовлении и дешевле, что привлекает массового покупателя. Но надо учитывать его особенность: для надежной работы схемы электроники требуется оперативное питание.

Оно берется от сети 220 вольт. От него работает встроенный электронный усилитель и реле. При обрыве или отгорании рабочего нуля в трехфазной схеме оперативное питание пропадает, а наш защитный модуль утрачивает работоспособность.

Это значит, что опасный перегруз бытовой сети или огромный ток короткого замыкания будут продолжать свое губительное воздействие на все подключенное электрооборудование квартиры.

Поэтому подобные электронные модули должны резервироваться независимыми чисто механическими защитами.

В чем преимущество электромеханического дифавтомата

Этот тип дифференциального выключателя немного сложнее в производстве. На его выпуск тратится больше усилий. Он стоит дороже. Однако надежность его срабатывания однозначно выше.

Ему не нужно оперативное питание для работы логической схемы. Она срабатывает за счет изменения текущих аналоговых сигналов.

Отгорание ноля в трехфазной схеме никак не повлияет на отключение аварийных токов КЗ и перегрузок этим устройством.

К тому же часть этих защит обладает дополнительной функцией контроля максимального значения напряжения сети . При достижении величины 265 вольт переменного тока автоматически обесточиваются все подключенные потребители.

Другими словами, часть современных электромеханических дифавтоматов наделена возможностями реле контроля напряжения . А это еще один способ экономии рабочего места в квартирном щитке, либо дополнительное резервирование защиты РКН.

Дифавтоматом можно защищать:

1. ввод в жилище;
2. группу приборов ответственного электрооборудования;
3. единичную опасную линию потребления, например, электрический котел, водонагреватель, посудомоечную или стиральную машину.

Защита ввода: что влияет на правильное подключение

Через дифференциальный автоматический выключатель на вводе будет протекать ток суммарной нагрузки от всех подключенных потребителей. Это скажется на выборе его номинальных параметров и защитных характеристик.

Как учитывать уставки максимально токовой защиты и отсечки

Вводной диф придется подбирать по номинальной величине тока как обычный автомат с учетом подбора конструкции по типу защищаемой нагрузки и требований срабатывания по времятоковой характеристике.

Потребуется обязательно учесть предельную коммутационную способность его контактов.

В общей цепи токовых защит, которые будут использоваться с вводным дифавтоматом, должен четко просматриваться принцип их избирательной работы — селективность.

Возникшую аварийную ситуацию вначале должен отключать ближайший к месту повреждения автомат и, только при его отказе работает очередная ступень токовой защиты.

Например, если не справился со своей задачей АВ3 квартирного щитка, показанный на картинке, то его работу страхует очередной прибор: АВ2 щитка в подъезде.

Подключение дифавтомата в щитке на ванную комнату. Как подобрать и подключить дифференциальный автомат

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

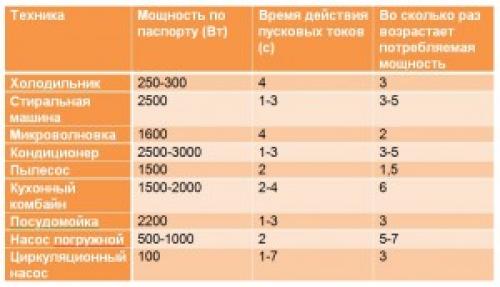

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

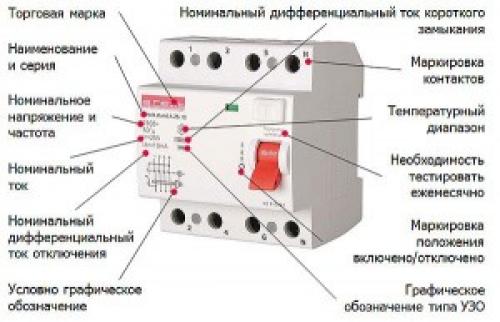

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться :)

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

• Розетки – автомат на 16А, тип С;
• Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

• Проточный водонагреватель;
• Накопительный водонагреватель;
• Электроварочная панель;
• Электродуховой шкаф;
• Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Видео схема подключения ДИФАВТОМАТА.
