Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Скрутка

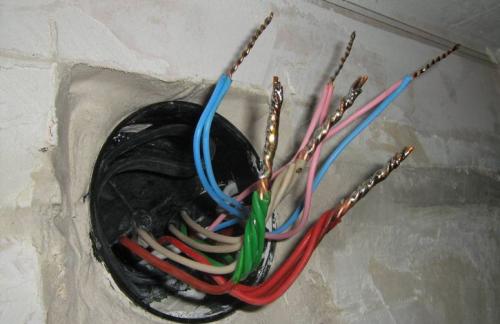

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

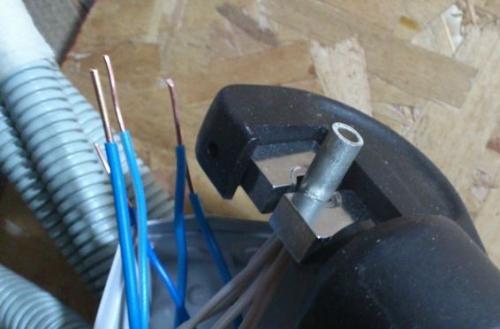

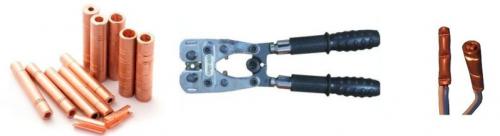

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

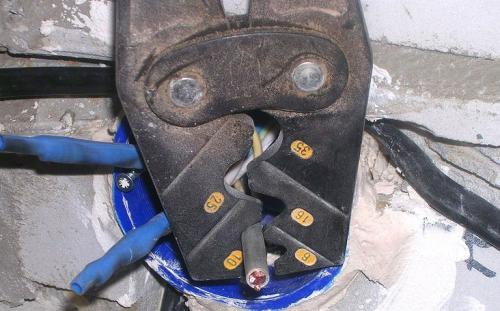

Процесс опрессовки

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

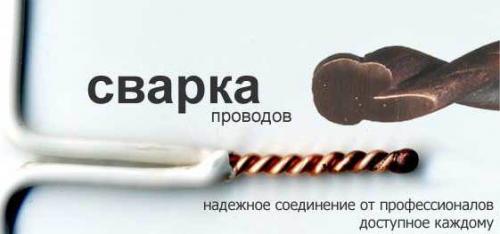

Сварка

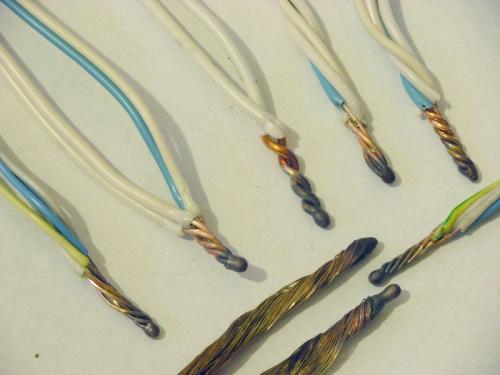

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

• сварочный аппарат на 24В мощностью от 1 кВт;
• флюс;
• угольный электрод;
• защитные средства (перчатки, маску/очки).

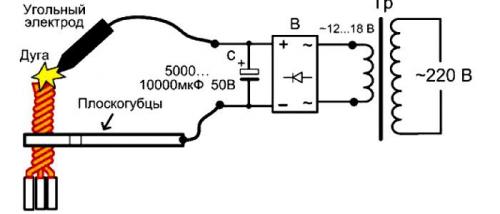

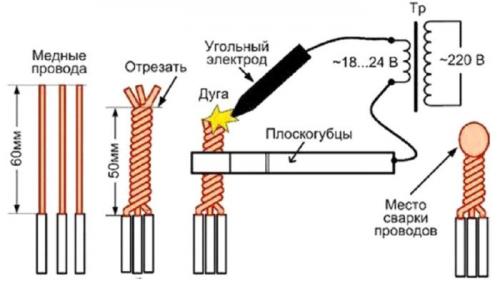

  Схема сварки проводов

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

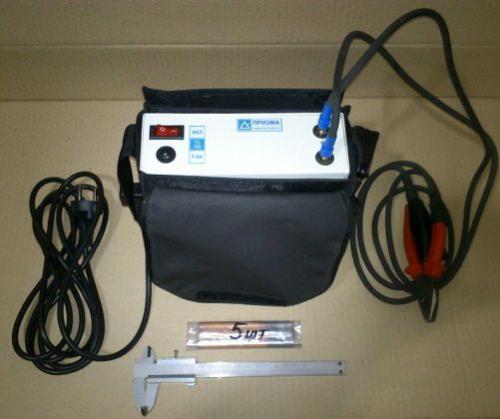

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Как соединить медь с алюминием в распределительной коробке. Электрохимическая коррозия

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.

Что будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий . О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

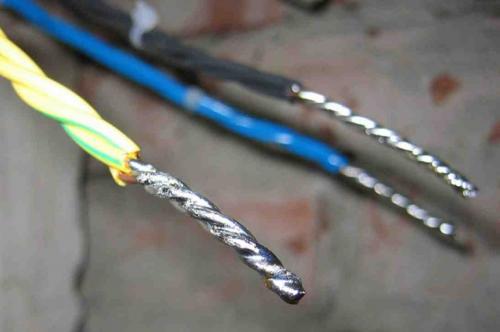

Как соединить 2 провода между собой. Пайка

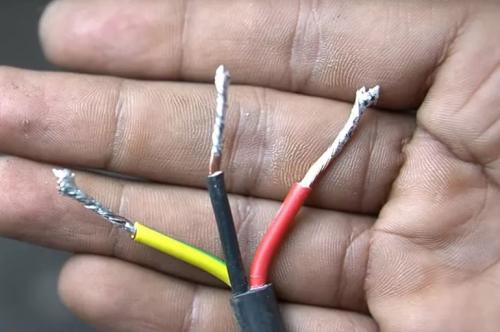

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

Как правильно соединить провода между собой в распределительной коробке. Возможные способы соединений

Способы соединений могут различаться, в зависимости от следующих факторов:

• разновидности соединяемых кабелей;
• характеристик электрического тока линии;
• конструктивных особенностей оборудования, в котором используется провод;
• условий эксплуатации соединения и других моментов.

Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.

Скрутка

Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.

Соединение выполняется в таком порядке:

• освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
• зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
• полученную скрутку пропаивают или сваривают.

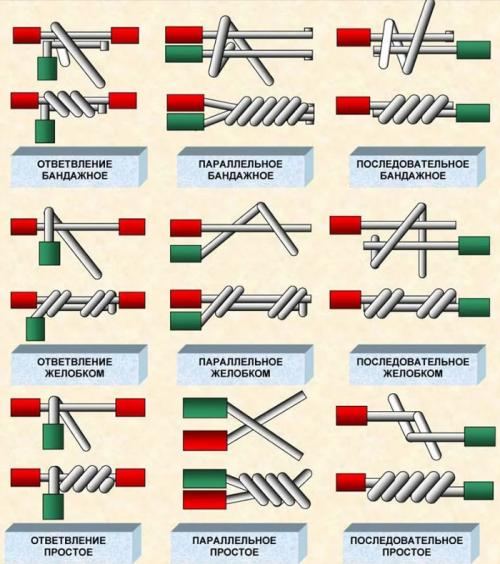

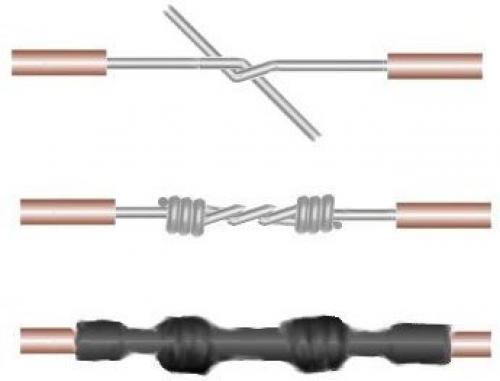

Способы скручивания проводов

Альтернативный способ, когда важно сохранить длину провода, предусматривает встречное расположение жил, с их скрещиванием и скручиванием руками. Далее плотность увеличивается с помощью плоскогубцев.

Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.

Пайка

Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.

Выполняется в такой последовательности:

• концы проводов предварительно очищаются, протравливаются, производится их лужение;
• жилы скручиваются и паяются с применением канифоли.

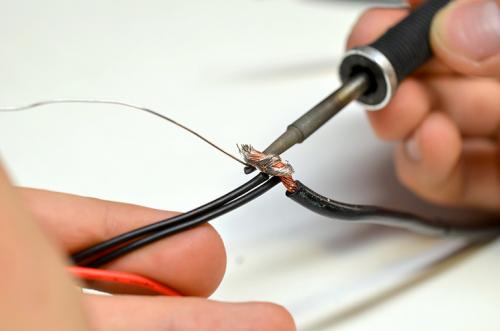

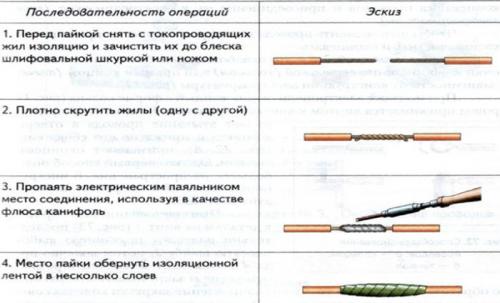

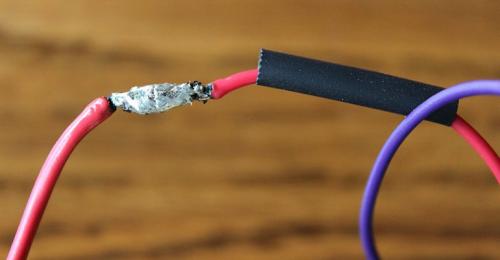

Последовательность действий при пайке

Когда пайка остынет, контакт изолируется изолентой или термоусадкой.

Заваривание

Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки.Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:

• выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
• подравниваются концы,
• рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
• выставляется режим тока,
• свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.

Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.

Опрессовка

Позволяет добиться большей плотности соединения, нежели при обычной скрутке. Поэтому такой способ можно применять даже при контакте меди с алюминием. Предусматривает зажатие жил в тонкой медной или алюминиевой гильзе.

Порядок выполнения:

• зачищаются концы на длину до 100 мм превышающую размер гильзы;
• концы помещаются внутрь гильзы в одностороннем или встречном порядке расположения;
• гильзу опрессовывают до 2 – 3 раз с отступом от края до 10 мм. При этом важно сохранить целостность проволоки, не раздавив её.

Помимо надёжности, этот способ хорош тем, что позволяет соединить проводники разных диаметров.

Болтовое соединение

Выполняется с использованием болта, гайки и шайбы. Болт выбирается с размером резьбы, зависящим от диаметра жилы, позволяющего свободно согнуть её в кольцо.

Провода соединяются в таком порядке:

• места соединения зачищаются на длину, необходимую для выполнения кольца по диаметру болта;
• очищенные участки сгибаются в кольцо;
• проводники одеваются на болт, сверху накладывается шайба и зажимается гайкой.

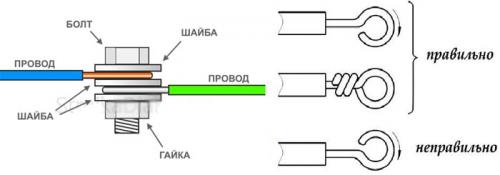

Болтовое соединение

Длина выбранного болта зависит от количества соединяемых проводников. Шайба используется из токопроводящего материала.

При помощи клеммника

Клеммником называют специальный зажим, в котором концы жил зажимаются с использованием шайбы круглой или прямоугольной формы.Если используется прижимная шайба, работа выполняется в такой последовательности:

• зачищенные концы проводов заводятся под шайбу;
• контакт зажимается болтом.

С одной стороны можно поместить два проводника.

Зажимы с круглой шайбой идентичны болтовым соединениям и выполняются в таком же порядке.

Такие соединения отличаются большой надёжностью, но они достаточно громоздки.

Как соединить провода между собой без пайки. Как правильно соединять алюминиевые провода между собой, чтобы не нагревались

В современных квартирах электропроводку в основном делают из медного провода. В домах старой постройки она алюминиевая. Не всегда получается заменить прежнюю систему электроснабжения, поэтому при подключении розеток и светильников часто приходится выполнять соединение алюминиевых проводов между собой.

Особенности алюминиевых проводов

На поверхности алюминия быстро появляется оксидная пленка, которая ухудшает его электропроводность. Температура плавления окислов — примерно 2000°C, а это больше, чем у самого металла. После удаления оксидного покрытия механическим способом оно быстро появляется снова и препятствует хорошей электропроводности в месте соединения проводов.

Алюминий отличается повышенной хрупкостью, поэтому чтобы контакт не повредился, он не должен поддаваться механическим воздействиям. Винтовые соединения надо периодически подтягивать, иначе через некоторое время они ослабнут.

Электрохимическая коррозия

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Медный проводник, покрытый оловянно-свинцовым припоем, можно соединять с Al любыми способами, в т. ч. и механическими.

Необходимые инструменты

Есть разные методы соединения проводов, и для каждого из них понадобятся свои инструменты.

Для механических соединений

Если применяют механический способ, используют:

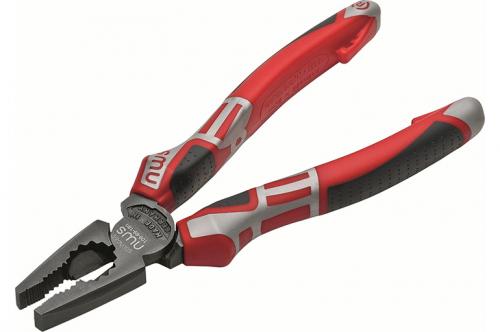

• пассатижи;
• нож или приспособление для очистки проводов от изоляции;
• устройства, с помощью которых выполняется соединение (клеммы, зажимы, колпачки СИЗ и т.д.).

Если используют метод опрессовки, то понадобятся пресс-клещи или пресс (механический или гидравлический).

Для сварки

В этом случае понадобятся:

• горелка;
• осциллятор;
• средства защиты (маска, перчатки, резиновые сапоги);
• аргонно-дуговой сварочный аппарат.

Для пайки

Для выполнения соединения проводов готовят следующее:

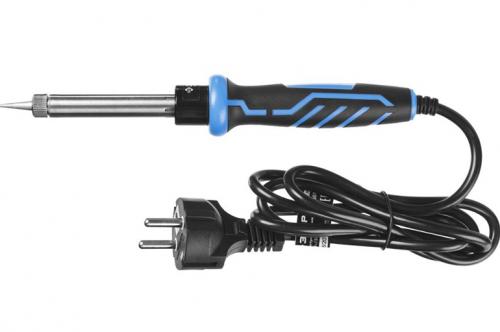

• паяльник мощностью 60-200 Вт в зависимости от толщины соединяемых жил;
• припой, например ПОС40;
• флюс (ФИМ, Ф-64, ФТБф);
• наждачную бумагу.

Как соединить алюминиевые провода

Есть разные методы, которые применяют в зависимости от ситуации, с учетом положительных и отрицательных качеств каждого из них.

Скрутка

Это простой способ соединения проводов, но если скрутку сделать неправильно, то она получится не слишком надежной.

Порядок действий такой:

1. На расстоянии 4-5 см от края снимают изоляцию.
2. Обезжиривают контакты и наждачной бумагой снимают с них оксидную пленку.
3. Жилы скрещивают между собой и пассатижами полотно скручивают в виде жгута.
4. Защищают контакт с помощью термоусадочной трубки.

Технология такого соединения простая, но чтобы получить хороший контакт, работу выполняют только пассатижами, т.к. руками прочно скрутить провода не получится.

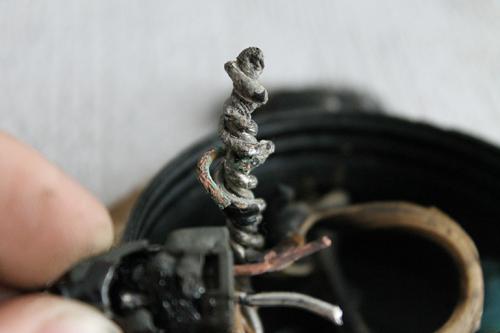

Сварка

Данный метод позволяет в месте контакта создавать единое целое, поэтому переходное сопротивление там практически отсутствует, снижается нажимное усилие.

Есть и некоторые недостатки:

1. Наличие на поверхности Al оксидной пленки, что усложняет процесс сварки, поскольку температура плавления налета намного больше, чем у металла.
2. Из-за разности температур плавления металла и оксидной пленки выполнить сварку угольным электродом не получится: в каплях металла останутся оксиды, и соединение будет непрочным.

Удаление окислов выполняют механическим способом, но эта работа требует больших физических затрат и малоэффективна, т.к. они почти сразу образуются снова. Применение специальных флюсов помогает разрушить пленку, но подобрать их в домашних условиях сложно.

Самостоятельно сваривать алюминий без соответствующей подготовки не получится. Здесь важно точно подобрать рабочее напряжение (в пределах 20 В) и время воздействия на металл (1-2 секунды).
