Люстра — это безусловно привычный бытовой прибор, в то же время подключение люстры своими руками может оказаться сложной задачей, если не привлекать электрика.

Иначе говоря, неспециалист сможет разобраться с этим вопросом, лишь приложив определенные усилия. Ниже будет описано, как правильно повесить люстру, чтобы она функционировала должным образом.

Стадия подготовки к подключению

Пошаговая инструкция, как подключить люстру начинается с осмотра потолка. Выполняющему подключение необходимо понять назначение проводов, которые идут наружу из потолка. Таких проводов может быть 2,3 либо 4. Если их 3 или 4, то существует возможность, что один заземлен.

Установить это можно, поскольку изоляция такого провода имеет желто-зеленую расцветку. При этом такой окрас введен по всему миру, зная это правило, ошибиться невозможно.

Стоит оговорить, что подобные провода присутствуют исключительно в недавно возведенных зданиях. Если же это оно сравнительно старое, то провода с функцией заземления могут быть только результатом капремонта, который включал обновление проводки.

• Следующий шаг — обнаружение фазы и нуля. Расцветка их изоляции не регламентирована строго и допускается какая угодно.
• Их отличают, используя индикаторную отвертку. Следует развести концы проводов на дистанцию, которая исключает проблемы и затем установить в полозицию «включено» относящийся к лампе выключатель.
• Далее индикаторной отверткой следует дотронуться до обоих проводов. Когда она коснется фазы, прибор станет светиться, а когда к нулю.— этого не произойдет. После того как эти два вида проводов идентифицированы, их нужно обернуть в изоленты определенных цветов, чтобы в дальнейшем отличать их.
• Далее выключатель лампы требуется снова установить в позицию «выключено». Ради большей надежности рекомендуется также отключить автомат на щитке.
• После этого нужно осмотреть провода, отходящие от люстры. И у этого прибора заземление также будет в желто-зеленой изоленте. Маркировка, принятая для заземления — PE, фазы — L, наконец, ноля —N./
• В случае когда заземляющий провод присутствует исключительно в люстре либо же, напротив, лишь в потолке, следует выполнить его изоляцию.
• Далее переходят к основному этапу подключения.

Как подключить люстру с двумя проводами. Как найти фазу

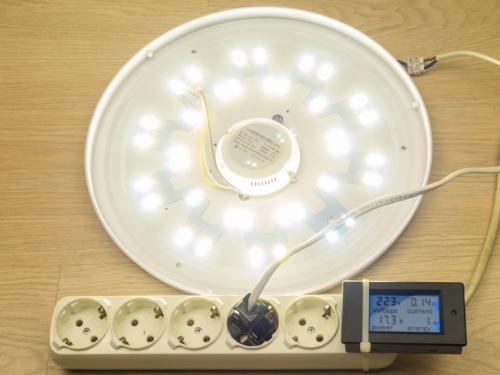

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична , но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер , можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения .

Желто-зеленый провод в люстре. Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

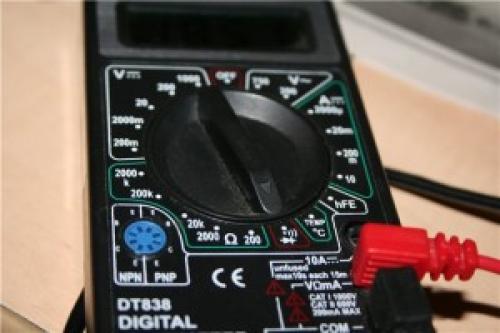

   Мультиметр для прозвонки проводов

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

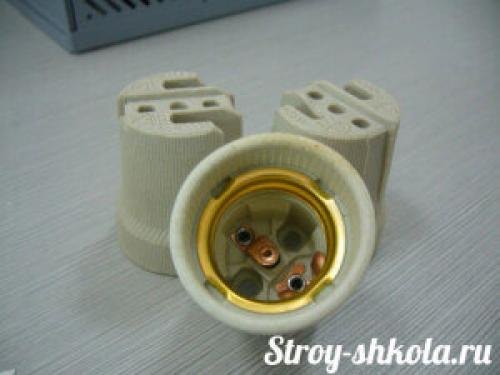

   Выкручиваем из люстры патрон

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

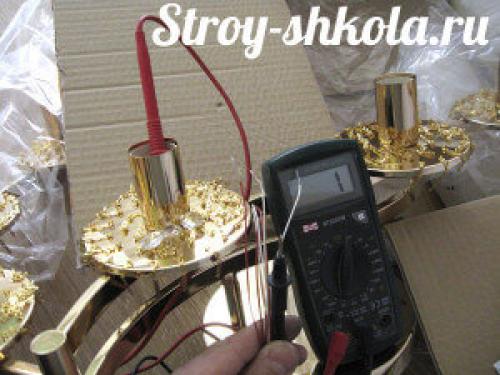

   Технология определения нулевого провода с помощью мультиметра

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

В люстре черный и белый провод. Подключаем люстру для работы от одноклавишного выключателя

Первое и самое простое соединение это когда все лампочки в вашей люстре соединены параллельно. Такая люстра работает о от дноклавишного выключателя, при включении которого загораются все лампочки в люстре.

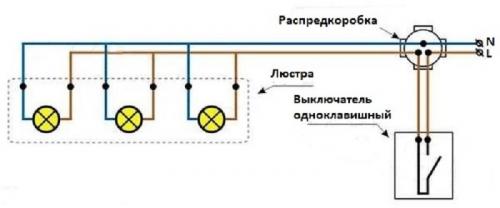

Вот схема соединения ламп в такой люстре:

Берем вновь купленную нами люстру и откручиваем крышку под которой скрыты проводники, которые идут от лампочек и провод подключения люстры к электропроводке. Обычно это место находится в самом низу относительно положения люстры в установленном состоянии. И если в магазине продавцы не соединили эти провода, то они и не соединены.

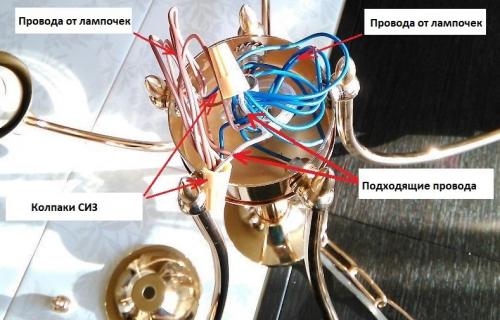

Вы можете, конечно, повесить люстру и так, но гореть она не будет. Так вот, чтобы наша люстра работала эти провода нужно соединить. Обычно провода, идущие от лампочек, один синего, второй коричневого цвета. Но бывает и других цветов. И если лампочек в вашей люстре много, то и проводов там куча. Берем и соединяем между собой все синие провода и соединяем между собой все коричневые провода — скручиваем их, заранее сняв с концов изоляцию.

Далее провода соединяем с проводом, который приходит сверху люстры ( провод который будет подключен к электропроводке). Обычно он желто-прозрачного цвета или бело-прозрачного, но может быть и другой расцветки. Этот провод может быть тройной, а чаще всего двойной.

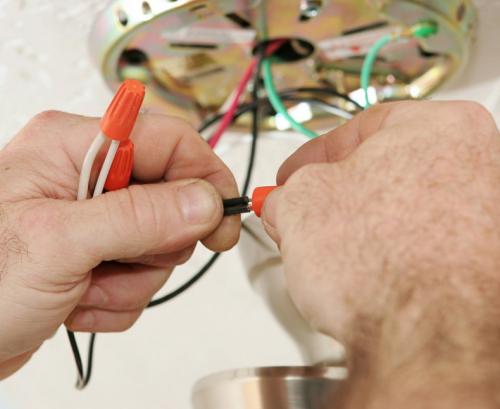

Берем и соединяем скрученные синие провода нашей люстры с одним концом приходящего провода, а скрученные коричневые провода с другим кончиком. Накручиваем на места соединения колпачки СИЗ . Можно еще замотать колпачки и часть провода изолентой — для надежности изоляции. Есть и другие способы соединения проводников между собой, но я делаю так. Считаю что этот способ простой и надежный.Закрываем крышку. Люстра готова к установке на потолок.

Еще раз. Люстра с таким соединением будет работать от одноклавишного выключателя при включении которого будет загораться вся люстра целиком.

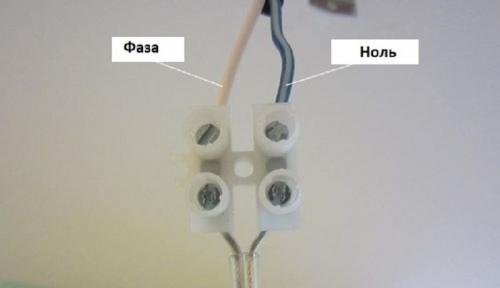

Если у нас проводка под одноклавишный выключатель, то в подрозетнике будет два провода, а на потолке тоже два ноль (синий) и фаза (белый или коричневый). Если другие расцветки — нужно звонить. Об этом я расскажу позже. Может быть и три провода — третий желто-зеленый (скорее всего земля, но может идти и от выключателя).

Подключаем два наших провода, которые идут от соединений с лампочками в люстре к синему и белому проводу, которые идут из потолка, то есть к земле и фазе.
