Датчик температуры на батарею отопления. Рекомендации по выбору

Датчик температуры на батарею отопления. Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

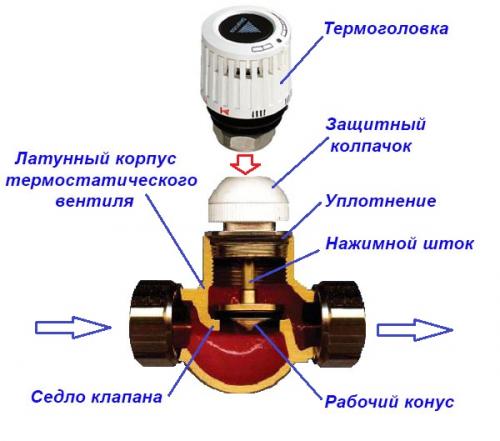

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

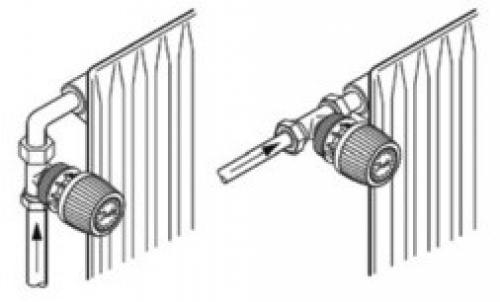

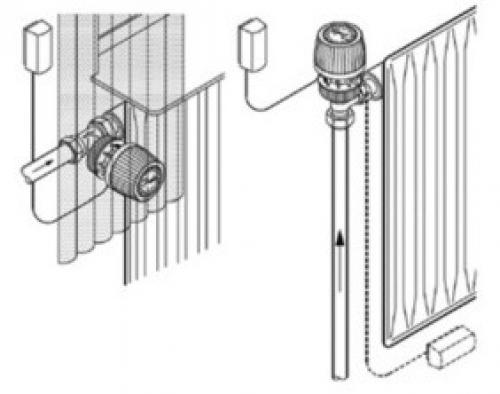

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

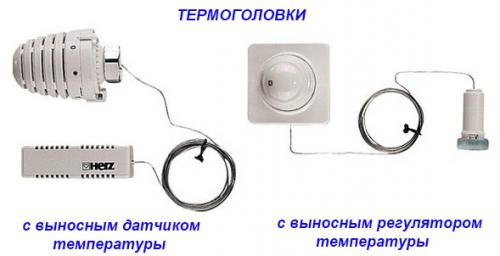

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

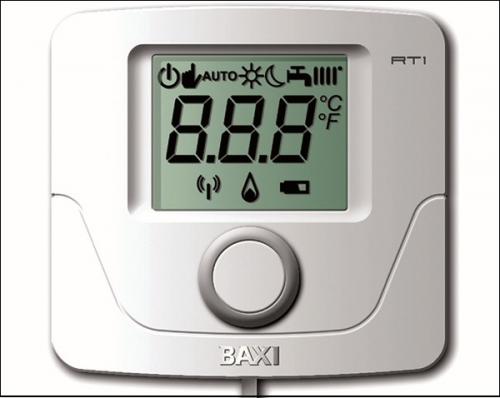

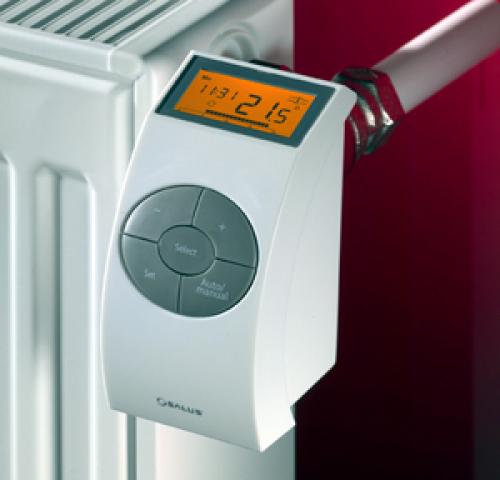

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Регулятор батареи отопления, как пользоваться. Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

Датчик на батарее. Разновидности и выбор терморегуляторов

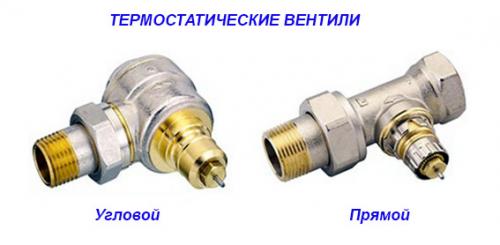

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

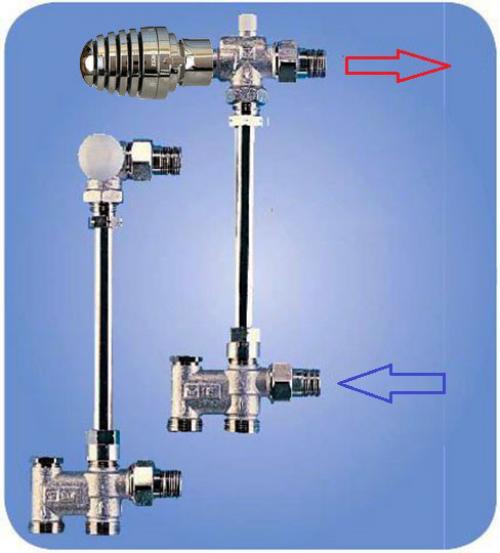

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

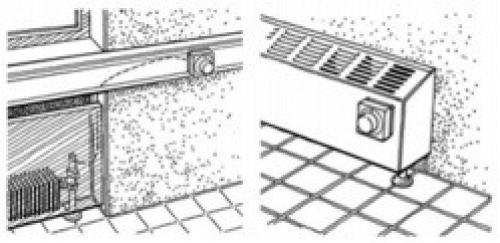

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Датчик температуры для отопления. Устройство и принцип работы

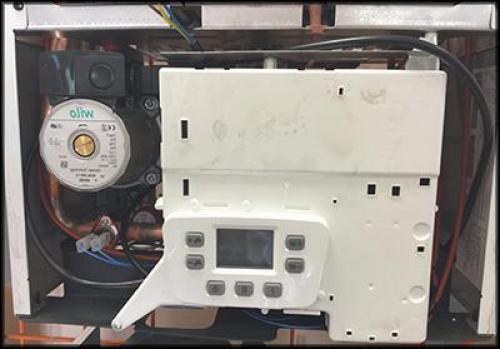

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

• сопротивление;
• давление;
• тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус  с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

1. Комнатным.
2. Уличным.
3. Для водяных систем теплых полов.

Автоматический регулятор температуры отопления в многоквартирном доме. Тепловой вычислитель

Практически в каждом доме уже стоит специальный прибор, именуемый тепловым вычислителем. Его задача посчитать, сколько тепла забрал Ваш дом. К сожалению, в силу исторических причин, когда все у нас был общее, а стало быть ничье, мы не привыкли считать расходы на отопление. А тем временем, сегодня отопление — это самая дорогая графа расходов в платежках. Причем из-за того, что исторически отопление в нашей стране никто не считал — эта сфера теперь самая взяткоемкая и крайне неэффективная. И чтобы как-то ситуацию исправить, каждый, кого интересует, что за цифры им выставляют в коммунальных платежках обязан запомнить и понять главную формулу в ЖКХ :

Именно, по этой школьной формуле тепловой счетчик рассчитывает Вам стоимость отопления: m — это масса теплоносителя, которая прошла через Ваш дом за 1 час, dT — это разница температур между подачей и обраткой. Т.е. на входе например 80 градусов, теплоноситель пройдя через батареи отопления дома остывает до 50 градусов — dT равна 30 градусам. Перемножив массу теплоносителя на разницу температур, мы получаем ту самую Гигакалорию. В каждом регионе устанавливается своя цена на 1 Гигакалорию, например в моем Владимире она равна 1987 рублей 40 копеек. Полученная за месяц Q, умножается на тариф, дальше делится на общую жилую площадь дома, и мы получаем стоимость отопления в расчете на 1 квадратный метр. Ну а сколькими квадратными метрами Вы владеете, столько собственно говоря Вы и обязаны заплатить. Вот такая довольно простая схема, о которой многие в нашей стране даже не подозревают, включая к всеобщему удивлению даже тех, кот этим самым ЖКХ и занимается (как показала моя практика).Только понимая, как работает тепловой счетчик и из чего формируется цена за отопление можно заниматься вопросами энергосбережения. А как показывает формула, экономить можно либо на разнице температур, либо на массе теплоносителя, пропускаемого через дом. Тут надо сделать оговорку, просто так, взять и пустить подачу в обратку нельзя, если дом совсем не забирает тепла, и разница температур подачи и обратки меньше 3 градусов, такой тепловой счетчик снимается с учета и дому назначается оплата по нормативу. Эта особенность тепловой сети города, которую мы касаться сейчас не будем.

Источник: https://stroyvsepodryad.info/novosti/avtomaticheskiy-termoregulyator-dlya-radiatora-otopleniya-elektronnye-avtomaticheskie

Регулятор температуры отопления в многоквартирном доме. Зачем ИТП с погодным регулированием

ИТП с погодным регулированием могут поставляться в составе блочных тепловых пунктов или модернизироваться существующие индивидуальные пункты с внедрением в них систем автоматического погодного регулирования.

Известно, что системы отопления многоквартирных домов проектируются на качественное регулирование, то есть при изменении температуры на улице меняется температура теплоносителя. Ресурсоснабжающие организации при определении температуры воды в теплотрассе, опираются на температурный график. Чем ниже температура на улице, тем выше температура теплоносителя в отопительных приборах. Наиболее распространенным в России является отопительный график 95/70 – 41/35. Однако высокая инертность системы теплоснабжения и уравниловка всех домов под единую величину температуры теплоносителя вынуждает оборудовать ИТП с погодным регулированием.

Так же, не стоит забывать, что температура теплоносителя не может снижаться ниже 70 °С, т.к. согласно санитарным нормам, ГВС должна быть не ниже 60-65 °С. Такое ограничение весной и осенью приводит к «перетопу» многоквартирных домов.

Исходя из вышеперечисленных причин ясно, что необходимо в индивидуальный тепловой пункт устанавливать автоматический узел погодного регулирования . Пригласите инженеров компании «Аудит-ТеплоКонтроль» на первичный осмотр ИТП, с целью уставить возможность монтажа автоматики погодного регулирования на узел управления. Выезд теплотехника бесплатный и ни к чему не обязывает.
