Как ставить опалубку под фундамент. Пошаговая инструкция

02.10.2023 в 17:26

Как ставить опалубку под фундамент. Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Зазор между досками должен быть не более 3-х миллиметров.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

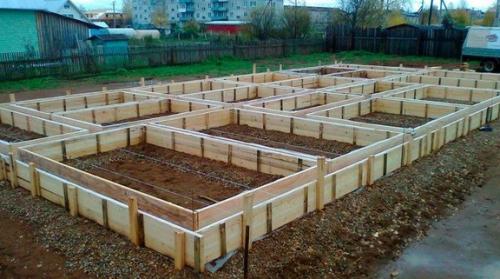

Опалубка для ленточного фундамента. Сборка щитовых конструкций своими руками

Опалубка под ленточный фундамент изготавливается из щитов. Их габариты разнятся: высота должна незначительно превышать аналогичный параметр основания, а длина одного часто составляет от 1, 2 м до 3. Последняя в сумме отдельных элементов должна соответствовать периметру основы.

Важным критерием является прочность щитовых конструкций. Они должны выдерживать нагрузку от массы залитого бетона без деформаций до полного его отвердения.

Следует учитывать, что работать со слишком длинными щитами неудобно. Если толщина досок небольшая, то они прогибаются.

Изготовление щитовых конструкций из досок происходит следующим образом:

  • материал нарезают одинаковой длины;
  • затем доски скрепляют: их прибивают к брускам гвоздями, забиваемыми со стороны, обращенной к фундаменту;
  • обязательно бруски крепят в начале и конце щита, отступив от его края 20 см, а дополнительные устанавливают через каждый метр;
  • 2 или 3 из них делают длиннее остальных на 20 см и заостряют концы, чтобы при монтаже можно было вбивать в почву.

По такой схеме изготавливают нужное количество щитов из досок.

Конструкции из листовых материалов

Вместо гвоздей можно использовать саморезы. Они способствуют более плотному соприкосновению элементов конструкции. При этом их не требуется загибать как гвозди на брусках.

При самостоятельной работе доски можно заменить фанерой, либо ОСП. Вырезанные по размеру из них части закрепляют на сделанной из бруса раме. В таких конструкциях углы – это наиболее слабое место. Поэтому их укрепляют металлическими уголками.

Как сделать опалубку для отмостки. Разновидности отмосток

Перед тем как правильно сделать отмостку вокруг дома своими руками или заказать её строительство, нужно определиться с разновидностью. Можно назвать три варианта устройства верхнего покрытия:

Жесткое покрытие. Представляет собой монолитную ленту из бетона или асфальтобетона. В первом случае, создавая отмостку своими руками, делают опалубку, проводят обязательное армирование, а во втором, ни опалубка, ни, соответственно, армирование не требуется, благодаря стойкости асфальтобетона на изгибающие нагрузки.

Обустройство основания и заливку отмостки вокруг дома проводят по такой же технологии, что и для дорожек, но с учетом выполнения обязательного требования по уклону от цоколя.

Защита от воды происходит за счет водонепроницаемости обоих видов бетона. Поэтому важно, чтобы на поверхности не было трещин и разрывов покрытия. Вторая особенность – между отмосткой и цоколем необходим зазор, компенсирующий температурное расширение монолитного покрытия.

Бетонная отмостка с компенсационным зазором у цоколя, заполненным герметиком Источник stroyobzor.info

Полужесткое покрытие. Делают из тротуарной плитки, клинкерного кирпича или брусчатки. Устройство и способ укладки проводят по аналогии с тротуарами и площадками из этих материалов с обязательным созданием гидроизоляционного слоя в составе отмостки:

  • водонепроницаемой геомембраны, при укладке на сухую песчано-цементную смесь;
  • бетонного монолитного основания.
Полужесткое покрытие из клинкерного кирпича Источник manesu.com

Мягкое покрытие. Классический вариант – обустройство верхнего слоя из утрамбованного слоя плотной (водоупорной) глины. Как сделать отмостку такого типа, знают многие: её делали раньше вокруг деревенских домов, да и сейчас такое решение периодически применяется как «эконом-вариант» вокруг небольших дачных домиков, но с верхним слоем из декоративного (цветного) гравия. Для улучшения гидроизоляции между глиной и щебнем можно уложить водонепроницаемую пленку. Нужно понимать, что отмостка - это не просто декор, сильно экономить на ней не стоит.

Щебеночное покрытие, как эконом вариант Источник s-stroit.ru

Сейчас набирает популярность новый вид мягкой отмостки вокруг дома на основе профилированной мембраны . Общий порядок работ здесь следующий:

Мембрану закладывают в траншею с глубиной 25-30 см.

Дно траншеи трамбуют с уклоном от фундамента.

Поверх мембраны раскатывают слой фильтрующего геотекстиля с заходом на стенку основания дома.

Затем насыпают дренажный слой из щебня и песка, а поверх него – плодородный грунт, который засевают газонной травой или высаживают декоративные растения.

Такую отмостку еще называют скрытой. Это красивое решение, но с существенным недостатком - по мягкому покрытию не рекомендовано ходить. Впрочем, всегда можно дополнительно организовать тропинку.

Скрытая отмостка с декоративными растениями Источник pinterest.com


Отмостка вокруг дома: назначение, виды конструкции, цена работ и материалов

Распространенные ошибки при создании отмостки

Ошибки могут быть на любом этапе. Поэтому очень важно знать, как правильно залить отмостку вокруг дома. Но даже владея технологией, нужно быть внимательным.

Например, недостаточно утрамбованная обратная засыпка грунта приводит к «незапланированной» усадке и разрушению целостности гидроизоляционного слоя или жесткого покрытия. Такие же последствия бывают, если из-за небрежности рабочих в обратную засыпку попал строительный мусор.

Поперечная трещина в отмостке, как результат ошибки Источник stroimdom.com.ua

На этапе уплотнения дна «корыта» надо соблюдать уровень дна ямы и его уклон. Это одно из важных условий как правильно сделать отмостку вокруг дома. Неровности дна приводят к неравномерной толщине слоя щебня, разнице в его несущих свойствах на разных участках, что может быть причиной появления трещин в бетоне. А при неправильном уклоне профиля траншеи в сезон дождей или таяния снега верховодка будет буквально стекать к фундаменту из насыщенного влагой грунта.

Опалубка для фундамента из пенополистирола. Маркировка блоков их виды и размеры

Следует учитывать, что маркировочное обозначение указывает на будущую толщину конструкции, в данном случае, фундамента. Высота изделий варьируется в пределах от 10 до 50 см, поэтому при выборе материала, часто разные по размерам блоки комбинируются для изготовления опалубки необходимой высоты.

Блоки могут быть разными, но средним размером считается 1000×300×250 мм, с наличием 8 перемычек, при этом вес его составляет около 1,5 кг. Также блоки можно отличать и по типу их внутреннего сечения: есть Н-образные и П-образные, у последних имеется дополнительная (нижняя) сторона из пенополистирола.

Для удобства подвода коммуникаций, устройства угловых соединений выпускаются изделия определенной формы, с подготовленными отверстиями. Производятся блоки как из обычного пенополистирола, так и из экструдированного, обладающего улучшенными характеристиками.
Почему при возведении ленточного фундамента имеет смысл отдать предпочтение несъемной пенополистирольной опалубке.
Любой материал для того чтобы обрести популярность должен обладать уникальными или дополнительными качествами и характеристиками, предоставляющими ему преимущество перед аналогами, и таких у пенополистирольных блоков, особенно при устройстве фундамента, достаточно много:

  • возможность возвести фундамент с повышенной несущей способностью и геометрически идеальными формами;
  • отсутствие необходимости в подпорках и распорках;
  • при заливке бетона не следует опасаться процессов распирания опалубки и особенно просачивания раствора;
  • несъемная опалубка берет на себя дополнительные функции — тепло- и гидроизоляционного слоя и не требует дополнительного и применения аналогичных материалов;
  • технология монтажа отличается простотой, а легкость выполнения работ обеспечивают специальные пазо-гребневые соединения блоков, обеспечивающие максимально высокую скорость сборки, которой также способствуют и достаточно большие размеры изделий;
  • выполнить монтаж под силу даже новичку в строительстве, при этом большинство операций можно выполнять даже в одиночку;
  • благодаря конструктивным особенностям и наличию специальных технологических отверстий в блоках, монтаж коммуникаций значительно упрощается.

Если сравнивать стоимость устройства опалубки для фундамента из пенополистирольных блоков и из традиционных дощатых или фанерных щитов, то преимущество будет за вторым вариантом. Но если учитывать будущую выгоду от эксплуатации объекта, возведенного из несъемной опалубки, а также качества строительства самого объекта и его характеристик, то выиграет это соревнование, однозначно, опалубка из пенополистирола.
Опалубка для фундамента из пенополистирола. Маркировка блоков их виды и размеры

Источник: https://aystroika.info/novosti/material-dlya-opalubki-fundamenta-primenenie-opalubki-dlya-raznyh-tipov-fundamentov

Как выставить опалубку на неровной поверхности. Тонкости, влияющие на качество конструкции

Как выставить опалубку на неровной поверхности. Тонкости, влияющие на качество конструкцииДля сохранения ровности основания определяются крайние точки. С помощью них определяются границы здания. Перед тем, как начать устанавливать арматурный каркас и заливать фундамент, укладывается гравийное основание. Хотя после возведения здания на него никто не обратит внимание, этот слой влияет на прочность вышестоящих конструкций.

Принято делать подушку толщиной около 0,2 метра. Какой слой потребуется в конкретном проекте, зависит от типа грунта и массы здания.

Кроме основания фундамента, следует уделить внимание ровности боковых сторон. Для этого используют опалубку, выставленную по горизонтали. Если получились неровные бока, тогда можно исправить ситуацию, не разрушая конструкцию.

В тех частях, где будет укладываться изоляция, необходимо соблюсти максимальную ровность поверхности. Если допустить ямки или выпуклые места, тогда не получится ровно уложить стеновой материал. В появившиеся полости может попасть влага, разрушающая стену изнутри. Чтобы выровнять горизонтальную плоскость фундамента потребуются следующие   инструменты и материалы:

  • Мастерок, лопата, молоток и т.п.;
  • Армирующая сетка для выравнивания перепадов больше 5 см.;
  • Деревянные доски для опалубки;
  • Материал для бетона (цемент, песок, щебень, вода);
  • Контрольные измерительные инструменты для выравнивания опалубки фундамента (нивелир, гидроуровень).

Опалубка для фундамента из досок. Изготовление дощатой опалубки

Даже при использовании листовых материалов в перегородках, обрешетках кровли, доски все равно будут востребованы после распалубки домашним мастером. Поэтому дощатая опалубка в 100% случаев экономически оправдана для ленточного фундамента. Из пиломатериала не составит труда сколотить, соединить саморезами палубы своими руками , чтобы разобрать их позже.

Вначале следует учесть горизонтальные, вертикальные нагрузки, испытываемые опалубкой. Например, при подаче бетононасосом раствор давит с усилием 800 кг/м2, прямая выгрузка из миксера оказывает на единицу площади давление 600 кг. Из бытовой бетономешалки, лотка, используемого для распределения бетона внутри палуб из миксера давление меньше – 400 кг.

В некоторых случаях по опалубкам ходят рабочие, проезжают по трапам тачки. Давление достигает 2,5 т/м2, поэтому рекомендуется применять обрезную доску толщиной от 4 см. интервал между стойками, укосинами выбирают в зависимости от высоты палуб. Самыми экономичными схемами являются:

  • 0,4 м – при высоте от 1,4 м
  • 0,5 м – для лент до 0,8 м
  • 0,6 м – при высоте до 0,6 м
  • 0,7 м – для МЗЛФ 0,4 м

Внимание: Для НЗЛФ более дешевым вариантом будет 25 мм доска с шагом стоек 0,6 – 0,8 м (высота 0,5 – 0,2 м, соответственно).

Палубы

Опалубка состоит из щитов, положение в пространстве которых фиксируется дополнительными элементами. Палубы сколачивают из нарезанных в размер досок, соединенных доской либо бруском. Вертикальные бруски должны отстоять от края на 10 – 20 см, чтобы при стыковке палуб можно было использовать доски.

Внутренняя сторона оборачивается своими руками полиэтиленом, предотвращающим обезвоживание бетона, протечки цементного молочка. Кроме того, сняв после распалубки ленточного фундамента полиэтилен, владелец получает чистые доски для повторного использования.

Внимание: Несмотря на то, что щиты опираются на подбетонку, переносить их по стройплощадке, монтировать по месту гораздо удобнее, если длина палуб не превышает 3 м.

Дополнительные элементы

Опалубка обязана иметь пространственную жесткость, поэтому существуют разнообразные элементы для фиксации:

  • стойки – используются редко, поскольку заглубить их в подбетонку невозможно без закладных пробок в бетоне, на которые расходуется слишком много времени
  • направляющая доска – так же практически не применяется, имеет колышки с одной стороны для фиксации в грунте, выставления горизонтального уровня
  • П-образные стойки – размер между вертикальными досками равен ширине ленты + толщине обоих щитов, надеваются на палубы сверху для фиксации внутреннего размера
  • Н-образные стойки – созданы для поддержки нижней палубы висячего ростверка
  • колышки – длина произвольная, заостряются в нижней части
  • горизонтальные упоры – внутри опалубки для выставления ширины ленты, снаружи между колышками, нижним бортом щитов
  • укосины – располагаются наклонно, упираются в колышек, верхний край щита
  • стяжки – прутки с резьбой, проходящие сквозь палубы, стягивающиеся гайками снаружи, чтобы извлечь шпильки из застывшего бетона внутри опалубки на них надеваются пластиковые трубки, остающиеся вмурованными в фундамент, являющиеся расходным материалом

Таким образом для фиксации палуб ленточного фундамента используются треугольные конструкции из доборных элементов снаружи, распоры, шпильки внутри. Для обеспечения жесткости укосины, нижние горизонтальные упоры должны упираться в брус, которым скрепляются доски щитов. Поэтому их рекомендуется устанавливать не реже 60 см.

Внимание: При креплении пиломатериалов между содой одним гвоздем, саморезом соединение получает одну степень подвижности. Поэтому рекомендуется использовать два метиза в оном стыке для абсолютной жесткости конструкции.

Согласно требованиям СП допустимая погрешность на этапе котлована составляет 1 см. В щитах не допускаются щели крупнее 0,5 мм, несмотря на обработку полиэтиленом. Земляная опалубка, используемая частными застройщиками и, даже, получившая название щелевого фундамента, не удовлетворяет требованиям СП:

  • отсутствует доступ для гидроизоляции бетонных конструкций по бокам
  • внутри непучинистых грунтов борта траншеи неизбежно имеют уклон для предотвращения осыпания, расходуется больше бетона при заливке
  • в пучинистых грунтах борта прямые, зато силы пучения максимальные, что актуально для неровных поверхностей бетона, на который действуют выдергивающие нагрузки
  • невозможно уложить пристенный дренаж, необходимый для отвода верховодки от подошвы МЗЛФ

Внимание: Ресурс щелевого фундамента значительно ниже, чем у МЗЛФ, залитого в щитовую опалубку без нарушения технологий, имеющего гидроизоляцию, дренаж, утепление наружной грани. Кроме того, пазухи траншей засыпаются ПГС, песком, которые так же снижают силы пучения, поскольку являются демпферным слоем.
