Площадь круглой трубы. Для чего нужны геометрические вычисления

Площадь круглой трубы. Для чего нужны геометрические вычисления

Прежде чем начать замерять или узнавать исходные размеры, необходимо осознать, для каких целей послужат произведённые вычисления.

Таких целей несколько:

1. Вычисление термодинамических параметров системы . Формула площади поверхности трубы необходима при расчёте теплоотдачи отдельной трубы, участка трубопровода или, к примеру, тёплого пола. Для того, чтобы узнать эти параметры, необходимо высчитать общую площадь изделия или системы, с которой в окружающую среду происходит теплоотдача.
2. Расчёт теплопотерь по направлению «источник тепла-отопительный прибор» . В этом случае наибольшая потеря тепловой энергии происходит на самом длинном участке с наибольшей площадью контакта с окружающей средой, то есть опять-таки в трубах. Поэтому, как и в предыдущем случае, узнав площадь поверхности теплоотдачи, можно, основываясь на этом значении и количестве выделяемого тепла в исходной точке, спланировать число и размер отопительных приборов в будущей системе. Читайте также: " Как рассчитать площадь поверхности трубы – примеры расчета внешней и внутренней площади ".
3. Оценка необходимого количества теплоизоляционных материалов . При работе труб в условиях холодного климата или резких перепадов наружной температуры без использования утеплителя не обойтись, а чтобы рассчитать точное его количество, необходимо найти площадь труб (в данном случае наружную), которые нужно покрыть термоизоляционным слоем. Следует отметить, что в промышленных масштабах правильный расчёт количества утеплителя поможет значительно сэкономить средства предприятия, сократив затраты и на непредвиденный ремонт (если утеплителя закупили меньше и трубы промёрзли), и на ненужный материал. Впрочем, небольшой запас утеплителя при закупке всё же необходим.
4. Расчёт количества денежных средств , необходимых для приобретения нужного количества смазок, антикоррозийных покрытий, красящих веществ и т.п. К примеру, способ, как посчитать площадь трубы под покраску, достаточно прост: необходимое значение рассчитывается с помощью двух параметров – длины трубы и наружного диаметра (о формуле расчёта ниже). Второй шаг – получение данных о расходе покрытия на квадратный метр поверхности (или приведение исходного значения к метрическим единицам). После этого можно вычислить необходимое количество краски на всю длину трубы или трубопровода. Как и в предыдущем случае, точный расчёт поможет сократить расходы на закупку красящих веществ. В случае же, когда расход материала значительно больше запланированного, следует или уменьшить неэффективную толщину покрытия, или задуматься о намеренных или случайных потерях в процессе производства, упаковки или использования продукции.
5. Вычисление максимальной пропускной способности трубы . Давайте разберемся, как рассчитать пропускную способность трубы правильно. В этом случае необходим расчёт площади сечения трубы. Опираясь на полученное максимальное значение производительности, рассчитывают (в процентном соотношение) и рабочее, которое в итоге и используется в технологической схеме. Следует отметить, что и расчёт проходимости трубы важен для проектирования трубопроводов. Ошибка в меньшую сторону приведёт к угрозе частых засорений и, соответственно, необходимости внеплановых ремонтов. Отклонение в большую строну грозит недостаточным гидравлическим напором, ударяющим по производительности, и, в случае конструирования теплопередающих установок, излишними потерями тепла во время работы и простоя.

Какая труба крепче круглая или квадратная. Круг или квадрат

Полые металлические (стальные или алюминиевые) стержни квадратного и круглого сечений широко применяются в строительстве и производстве металлоконструкций. Полый профиль имеет гораздо меньший, в сравнении с брусом, вес. Как несущий элемент металлической конструкции квадрат более удобен, нежели круг. Он легче монтируется. Два мерных отрезка квадратного профиля можно соединить при помощи сварки, в отличие от круга. Плоская поверхность квадратного профиля обеспечивает лучший контакт с различными навесными элементами (поликарбонатом, ДВП различными видами прессованного утеплителя, и пр.).

А наличие рёбер жёсткости позволяет успешно использовать квадрат в местах, где отмечаются максимальные нагрузки. Если изгибающее усилие направлено под углом 90^ок грани профиля, сопротивление изгибу одинаково в любом месте трубы. Изгибная нагрузка наиболее сильна по краям профиля. Центральная же его часть значительно более устойчива. Замкнутое поперечное сечение также даёт высокую прочность профиля на кручение. Это позволяет использовать квадратные трубы при монтаже различных сложных конструкций:

• сводов арочного типа.
• кровель с крутыми уклонами.
• ребристых куполов.

Расчёт профильной трубы показывает, что надёжность конструкции прямо пропорциональна материалу, из которого она изготовлена. Бетон гораздо надёжнее дерева, но значительно уступает стали. Дело в том, что при его применении очень трудно крепить прогоны. Просверленные в бетоне отверстия для анкеров не смогут обеспечить необходимой прочности. У металлического профиля в сравнении с другими материалами масса преимуществ. А у квадрата – столько же преимуществ перед кругом.

Металлоконструкции из квадратного профиля

Например, при устройстве ограничительных конструкций (заборов) оптимальный шаг стоек – 2,5 м. При частых порывистых ветрах его следует уменьшить до 2 м. При высоте конструкции до 1,5-2,0 м оптимальный размер квадрата с толщиной стенки 2 мм – 40х40 или 60х60 мм. Применяемый материал – труба профильная для металлоконструкций из углеродистой или низколегированной стали (ГОСТ Р 54157-2010). При монтаже более масштабных конструкций могут применяться трубы размеров от 50х50 до 200х200 мм.

Область использования квадратных труб гораздо шире, нежели круглых. Это связано с тем, что у них выше степень взаимодействия с плоскостями, имеющими симметричную поверхность. Чётко определены отрасли, в которых трубы подобного сечения не применяются:

• изготовление каркасных конструкций.
• транспортировка газообразных веществ.
• водоснабжение и канализация.

Профилированная труба не годится для трубопровода по причине того, что рассчитана, в отличие от круглой, на сопротивление значительным несущим нагрузкам. Из за наличия углов скорость прокачки газов и жидкостей внутри квадратной трубы намного меньше, чем внутри круглой.

Как узнать диаметр трубы по длине окружности измерив рулеткой. Определение диаметра в бытовых условиях

До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

• рулетка или стандартная линейка;
• штангенциркуль;
• фотоаппарат — его задействуют при необходимости.

Если трубопровод доступен для проведения замеров, а торцы труб можно без проблем измерить, тогда достаточно иметь в распоряжении обычную линейку или рулетку. При этом следует учитывать, что используют такой метод, когда к точности предъявляются минимальные требования.

В этом случае выполняют измерение диаметра труб в такой последовательности:

• Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
• Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

• Раздвигают его ножки и прикладывают к торцу изделия.
• Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
• Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Когда трубопровод недоступен для обмера и является частью уже функционирующей конструкции водоснабжения или газовой магистрали, поступают следующим образом: штангенциркуль прикладывают к трубе, к ее боковой поверхности. Таким способом обмеряют изделие в тех случаях, если у измерительного приспособления длина ножек превышает половину диаметра трубной продукции.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Не намного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

К примеру, это может быть коробок спичек, длина которого равна 5 сантиметрам. Потом этот участок трубопровода фотографируют. Последующие вычисления выполняют по фотографии. На снимке измеряют видимую толщину изделия в миллиметрах. Потом нужно перевести все полученные величины в реальные параметры трубы с учетом масштаба произведенной фотосъемки.

Как найти площадь круга зная диаметр. Площадь круга

Площадь круга — это размер области внутри окружности, определенный в квадратных единицах измерения. Определять площадь круга можно по формулам, которые давно известны и использовались еще в Древнем мире для определения необходимого количества строительных материалов при построения зданий, амфитеатра и других архитектурных сооружений. В современном мире, с его быстрыми изменениями в архитектуре и в строительстве — определять площадь круга не менее важно. И в задачах алгебры и геометрии это умение пригодится.

Формулы площади круга

Площадь круга через радиус

В геометрии используются следующая формула для определения площади круга через радиус круга:

Здесь— площадь круга,— радиус круга.

В формуле фигурирует— это постоянная величина, которая называется «число» — это постоянная величина, которая часто используется в геометрии и в тригонометрии и означает отношение длины окружности к ее диаметру. Значение этого отношение получается постоянным, но не точным, и до сегодняшнего дня ученые стараются уточнить это значение. Приближенно «число» равно 3,14. Хотя после цифры «4» еще бесконечное количество цифр:

Площадь круга измеряется в квадратных единицах длины: см, м, дм, мм, кв.ед. Однако, в физике площадь круга будет рассчитываться в СИ: м. Иногда в задачах сразу указывается — в каких единицах следует рассчитать площадь круга.

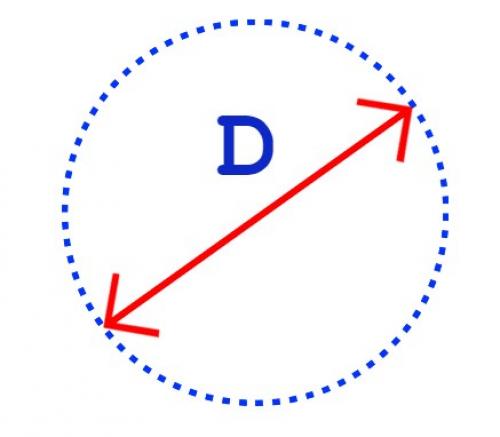

Площадь круга через диаметр

Давайте получим формулу площади круга через диаметр.

Так как диаметр — это два радиуса, то, следовательно, радиус — это половина диаметра:

— диаметр круга.

Подставим это выражение для радиуса в формулу площади круга, получим:

Таким образом, нами получена формула площади круга через диаметр круга:

Площадь круга через длину окружности

Окружность — это граница круга. Зная длину этой границы мы можем рассчитать площадь круга. Итак, формула длины окружности:, тогда определим радиус и подставим его в формулу (1):

,

И формула площади круга через длину окружности:

Примеры решения задач

Задача 1

Найдите площадь круга, если известен его радиуссм.

Для определения площади круга используем формулу (1):

см. Сейчас мы имеем точное значениекруга. Но если мы возьмем вместочисло 3,14, то получим приближенное значение площади круга:

см.

78,5 см.

Задача 2

Найдите площадь земельного участка, если известно, что форма участка — круг, а диаметр участка составляет 50 м.

Чтобы найти площадь земельного участка, мы должны рассчитать площадь круга с диаметром 50 м. Используем формулу (2):

м.

м.

Задача 3

Длина границы земельного участка круглой формы равна 64 м. Найдите площадь участка.
