Система заземления для частного дома. Нужно ли заземление в частном доме

06.10.2021 в 05:45

Система заземления для частного дома. Нужно ли заземление в частном доме

Опасность замыкания не только в том, что бытовая техника и осветительные приборы выходят из строя. Заземление в частном доме необходимо, чтобы жильцы не пострадали от поражения током. Такое возможно, если провода замкнут на корпус прибора. Электричество всегда ищет выход и устремляется в землю. В природе молния, тот же ток, всегда разряжается при контакте с грунтом. Но если человек коснется оголенного проводника, его тело само становится проводником – той же землей. Часто итог крайне печальный. Летальный исход случается очень часто.

Нужно ли заземление в частном доме? - Обязательно.

Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Система заземления для частного дома, какую выбрать. Системы заземления. Какую лучше применить

Существует таких систем шесть, но в нашей действительности применяются как правило две: TN-S-C и TT. Рассмотрим TN-S-C, эта схема предусматривает что нулевой провод (N) на подстанции заземлён. При этом земля (PE) и ноль (N) к частному домовладению подводится одним проводом (PEN) и затем у потребителя в электрощитке разделяется снова на два.

Система заземления для частного дома. Нужно ли заземление в частном доме Схемы заземления TN-S-C для частного дома

В случае применения такой схемы выполнения заземления для защиты достаточно наличие автоматов, УЗО не обязательно. Но, следует знать, что при обрыве провода PEN к домовладению в доме на земляной шине появляется напряжение фазы. По правилам ПУЭ требуется защита провода PEN и заземление на столбах через 100 или 200 метров.

Из-за длительной эксплуатации и изношенности, большинство линий электропередач не отвечают этим требованиям. Поэтому рекомендуется применять систему ТТ. В этой схеме провод PE идёт на щиток от контура заземления, а не от подстанции (схема TN-S-C). В этой системе защитный провод более защищён, но необходимо применение УЗО или дифавтомата. Без них защита не обеспечивается, их применение обязательно.

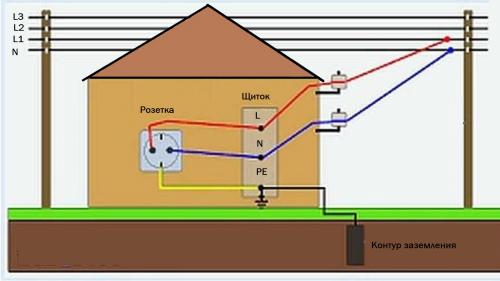

Система заземления для частного дома. Нужно ли заземление в частном доме 01 Схема заземления ТТ для частного дома

ПУЭ 7, п.1.7.59 гласит, что если условия электробезопасности в системе TN не могут быть обеспечены (т.е. магистральная линия находится в таком плачевном состоянии, что не может обеспечить надёжность проводника PEN), то только тогда допускается заземляться по схеме ТТ.

Обязательно ли делать заземление в частном доме на 220 вольт. Нужно ли заземление в частном доме

Опасность замыкания не только в том, что бытовая техника и осветительные приборы выходят из строя. Заземление в частном доме необходимо, чтобы жильцы не пострадали от поражения током. Такое возможно, если провода замкнут на корпус прибора. Электричество всегда ищет выход и устремляется в землю. В природе молния, тот же ток, всегда разряжается при контакте с грунтом. Но если человек коснется оголенного проводника, его тело само становится проводником – той же землей. Часто итог крайне печальный. Летальный исход случается очень часто.

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Самое простое заземление. Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному. Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей.

Корректная работа заземления опирается на факт того, что:

  • Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
  • В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
  • При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Внимание! Контур заземления будет грамотно работать в комплекте с использованием устройств защитного отключения УЗО. Если прибор выйдет из строя, то величина тока на заземленных предметах не превысит опасной величины. Нерабочий участок сети будет мгновенно выключен в течение времени срабатывания УЗО.

Отсюда можно сделать выводы:

  • Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
  • Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
  • Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
  • Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Системы заземления: TN-S, TN-C, TNC-S, TT, IT. Обзор.

Системы заземления: TN-S, TN-C, TNC-S, TT, IT. Обзор.

Заземление является одним из основных факторов обеспечивающих защиту от поражения электрическим током. В соответствии с главой 1.7 ПУЭ все системы заземления электроустановок можно разделить на две группы :
— системы с глухозаземленной нейтралью, к ним относятся система заземления TN (N-C, TN-C-S, TN-S) и система заземления TT;
— системы с изолированной нейтралью к ним относится система заземления IT;

Первая буква аббревиатуры  указывает на характер заземления источника питания, а вторая — на характер заземления открытых проводящих частей электроприемника:

  • T (от франц. terre — земля) — заземлено;
  • N (от франц. neutre — нейтраль) — соединение с нейтралью источника питания (зануление);
  • I (от франц. isolé — изолированный) — изолировано от заземления.

Так же в статье встречаются следующие аббревиатуры:

  • N — функциональный (рабочий) ноль — нулевой проводник используемый для подключения электроприемника.
  • PE — защитный ноль — защитный проводник предназначенный для заземления корпусов электрооборудования.
  • PEN — проводник совмещающий функции нулевого защитного и нулевого рабочего проводников.

Теперь подробно разберем перечисленные типы систем заземления.

Система заземления TN

Система TN  — это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника питания посредством нулевых защитных проводников (п.1.7.3. ПУЭ).

Как уже было написано выше система TN подразделяется на следующие системы (подсистемы): TN-C,  TN-C-S, TN-S.

Система заземления TN-C

Система TN-C  — это система  TN , в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении. То есть при данной системе применяется общий PEN-проводник который используется как для подключения электроприемников так и для зануления их открытых проводящих частей (корпусов).

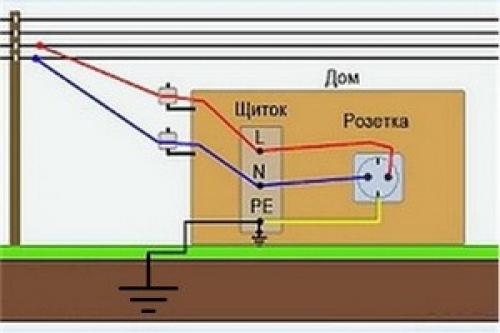

Система заземления TN-C схема:

Системы заземления: TN-S, TN-C, TNC-S, TT, IT. Обзор.

Как видно на схеме при данной системе выполняется зануление токопроводящих корпусов электрооборудования, это необходимо для того, что бы при замыкании фазного провода на корпус электроприемника, вследствие его обрыва или повреждения изоляции, произошло короткое замыкание которое, в свою очередь, привело бы к срабатыванию защитной аппаратуры ( автоматического выключателя ) и отключению напряжения.

Главным недостатком системы TN-C является утеря ее защитных функций в случае отгорания (обрыва) PEN-проводника, при этом на зануленном корпусе электрооборудования может возникнуть опасный для жизни электрический потенциал.

Из-за недостаточной степени защиты в настоящее время данная система не применяется, однако она все еще встречается в зданиях старой постройки. При реконструкции старых зданий система заземления TN-C заменяется на систему TN-C-S или TN-S.

Система заземления TN-C-S

Система TN-C-S  — это система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания. Другими словами при данной системе имеется PEN-проводник который, в определенной части этой системы, разделяется на нулевой рабочий (N-проводник) и нулевой защитный (PE-проводник).

Согласно пункту 1.7.135 ПУЭ В месте разделения  PEN -проводника на нулевой защитный (PE) и нулевой рабочий (N) проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой.  PEN -проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного  РЕ -проводника.

Таким образом схема системы заземления TN-C-S будет иметь следующий вид:

Системы заземления: TN-S, TN-C, TNC-S, TT, IT. Обзор.

Примечание:  перемычка между шинами должна иметь сечение не менее сечения  PEN -проводника.

Данная система более надежна и обеспечивает более высоки уровень электробезопасности чем система TN-C, кроме того система TN-C-S обеспечивает защиту от обрыва нуля, а ее устройство обходится немногим дороже системы системы TN-C.

Однако эта система так же имеет существенный недостаток — при повреждении PEN проводника на участке сети между источником питания и зданием на всех корпусах электрооборудования соединенных с PE проводником появится опасный для жизни электрический потенциал.

Для предотвращения такого развития событий при системе TN-C-S выполняется повторное заземление PEN проводника, как показано на схеме.

Благодаря невысокой стоимости устройства системы TN-C-S и ее хорошими защитными характеристиками в настоящее время эта система получила наиболее широкое применение.

Система заземления TN-S

Система TN-S  — это система  TN , в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении.

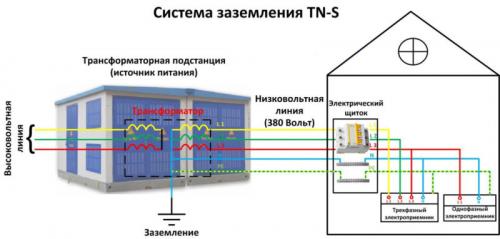

Система заземления TN-S схема:

Системы заземления: TN-S, TN-C, TNC-S, TT, IT. Обзор.

Данная система обеспечивает высокий уровень безопасности, т.к. при ней исключена возможность возникновения опасного электрического потенциала на корпусах электрооборудования при повреждении питающей линии.

Видео заземление в частном доме своими руками | Система заземления TT
