Трубы водопроводные полиэтиленовые. Способ изготовления, технические характеристики и ГОСТы

Трубы водопроводные полиэтиленовые. Способ изготовления, технические характеристики и ГОСТы

Изготовление и сфера применения продукции регламентируется ГОСТом 18599 – 2001 , в документе обозначены основные требования, которые предъявляются к эксплуатации.

Полиэтиленовые трубы по методу изготовления:

• высокого давления (ПВД);
• низкого давления (трубы ПНД);
• среднего давления (ПСД).

Изготовленные методом низкого давления трубы отличаются прочностью и устойчивостью к повышенному давлению . Они предназначены для изготовления высоконапорных трубопроводов, устойчивых к механическим повреждениям.

Трубы ПВД предназначены для конструкций, при сооружении которых отсутствуют требования к механической прочности. При этом необходимо учитывать, что полиэтилен характеризуется низкой температурой плавления — от 60ºС до 135ºС . Этот факт необходимо учитывать при использовании трубопровода в соответствии с его функциональным назначением.

От способа изготовления зависит сфера применения, определить назначение изделия можно по маркировке.

Для напорного трубопровода предназначены изделия марок ПЭ 32-100 , цифрами обозначается плотность, чем она ниже, тем под более высоким давлением проводился процесс изготовления.

Обратите внимание

Плотность материала составляет 0,94-0,96 г/см3, рабочая температура эксплуатации – от -60 до +90 градусов , температурный диапазон эксплуатации – от 0 до 40 градусов.

Водопроводные полиэтиленовые изделия (ПЭ 80 и 100) отличаются, как правило, специальной маркировкой – идущая по всей длине синяя полоса . Нанесение отличительных знаков в ГОСТе не регламентируется, они предназначены скорее для того, чтобы можно было легче отличать водопроводные трубы от канализационных или газовых.

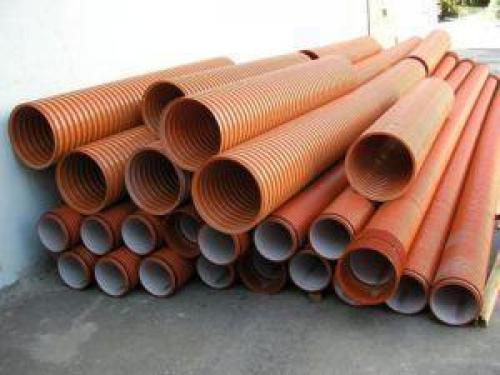

Пластиковые водопроводные трубы. Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

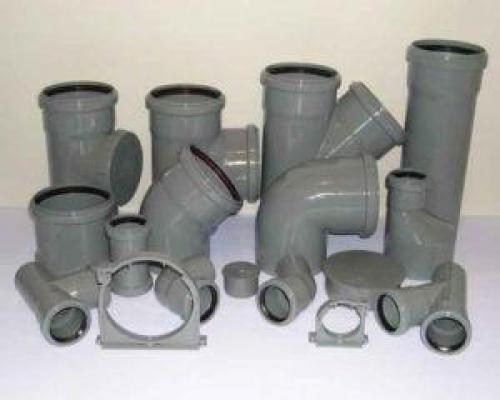

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

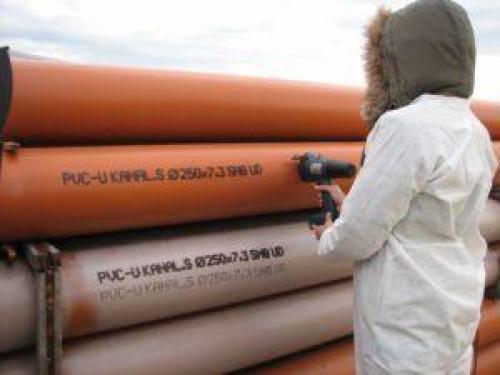

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.

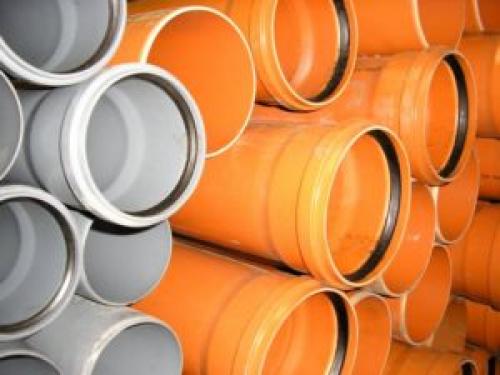

• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.
• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.

Полиэтиленовые трубы и фитинги для водоснабжения. Свойства, достоинства, недостатки

Полиэтиленовые трубы применяют для транспортировки различных жидких и газообразных веществ. В литературе можно встретить сокращенное обозначение: в русском варианте это ПЭ, в международном — PE или PE-X для сшитого полиэтилена.

Они имеет отличные свойства:

• Материал химически нейтрален, не реагирует даже с соляной кислотой. Благодаря чему используются в производственных процессах.
• В нормальном состоянии не выделяет никаких веществ, не влияют на вкус транспортируемых жидкостей. Это позволяет использовать их при построении трубопроводов, по которым циркулируют жидкости, которые могут употребляться в пищу.
• Внутренние стенки полиэтиленовых труб очень гладкие, на них не задерживаются никакие вещества. Даже спустя много лет на них отложений не будет.

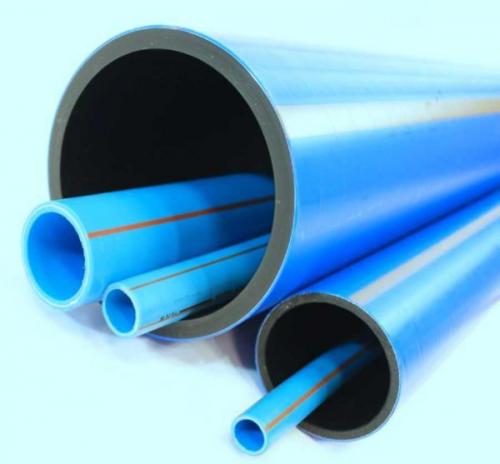

  Полиэтиленовые трубы могут быть разных диаметров, с разной толщиной стенки

• Гладкие стенки оказывают меньшее сопротивление потоку воды. Меньшее сопротивление — требуется менее мощный насос для прокачки, тратится меньше электроэнергии.
• Срок службы при нормальных условиях эксплуатации — около 50 лет. Но эта цифра резко уменьшается с увеличением температуры или давления.
• Легко режутся, мало весят, удобны в монтаже.
• Не проводят токи, не корродируют.
• Полиэтиленовые трубы диаметром до 160 мм могут соединяться при помощи специальных фитингов. Они просто устанавливаются без какого-либо оборудования, что удобно в «полевых условиях», например, на даче. Большие диаметры свариваются специальным аппаратом, но они используются обычно в промышленности.

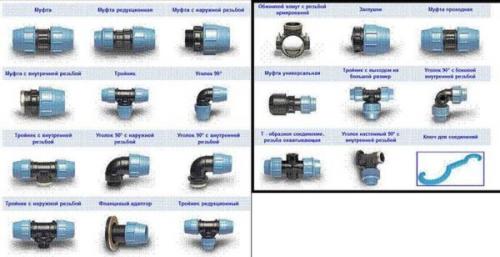

  Компрессионные фитинги для полиэтиленовых труб просто закручиваются в месте соединения

• Полиэтилен плохо проводит звуки. Так что такой трубопровод или система отопления являются «тихими».
• Цена на трубопровод из полиэтилена получается на 30-40% дешевле аналогичного стального.
• Уже готовый водопровод или систему отопления легко переделать. В нужном месте труба разрезается, устанавливается требуемый фитинг, к которому можно подключать еще одну ветвь или какое-либо устройство.

Водопроводные трубы ПНД для холодного водоснабжения: их характеристики и монтаж

Трубы, изготовленные из полимеров, в основном, используются в строительной сфере при ремонте водопроводных сетей, оборудования бассейнов, фонтанов.

Водопроводные трубы ПНД для холодного водоснабжения станут идеальным выбором для добычи воды с большой глубины и как составляющие части конструкции автополива.

Хоть ПНД трубы для водоснабжения появились на отечественном рынке сравнительно недавно, они быстро стали востребованными и легко вытеснили аналоги, изготовленные из других материалов.

ПВХ образцы обладают сверхпрочностью при легкой массе и гибкой структуре. Они используются в качестве составляющих элементов при монтаже различных систем холодного водоснабжения.

Общие сведенья

Во время монтажа водопроводных ПНД труб, нужно соблюдать технологию их установки, и каждый процесс выполнять в соответствии с ГОСТом.

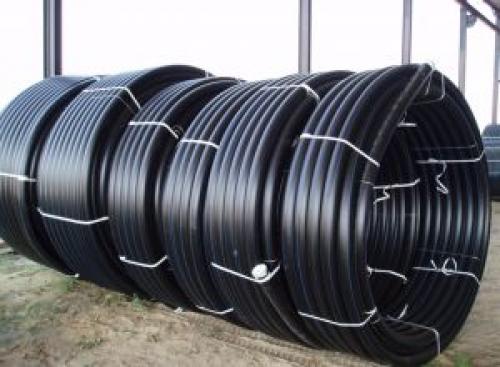

В продаже можно найти образцы в прямых отрезках и бухтах. Первые продаются длиной по 12 метров, а вторые по 100 или 200 метров. Перед покупкой стоит хорошо изучить поверхность изделий внутри и снаружи.

Хорошее качество характеризуется гладкой поверхностью. Можно допустить небольшую неровность и наличие неглубоких полос, которые при этом не добавляют шероховатости материалу и не влияют на размер стенок образца.

Никакие вкрапления воздуха, инородные включения и тем более трещины не должны «украшать» полиэтиленовые водопроводные трубы и другие составляющие будущего водопровода.

Их можно узнать по черной цветовой гамме с наличием маркировочных полос синего цвета продольного размещения (их должно быть три), которые располагаются равномерно по всей окружности.

Также полиэтиленовые трубы, которые используются для транспортировки питьевой воды, могут быть окрашены в синий цвет, главное чтобы состав был однородным, а поверхность гладкой.

На каждом образце должны указываться: диаметр, толщина стенок, компания производитель, марка полиэтилена.

Характеристика составляющих элементов

Качественные водопроводные трубы ПНД для холодного водоснабжения должны соответствовать следующим параметрам, которые значительно отражаются на долговечности их использования.

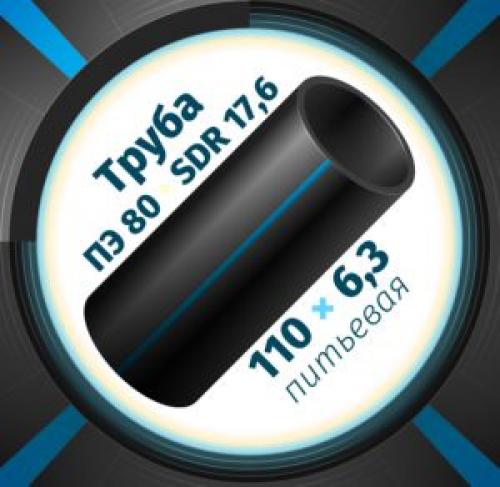

1. Марка полиэтилена . В основном используется материал марок ПЭ80 и ПЭ100. Первый вариант идеальный выбор для строительства водопровода с небольшим сечением.

Данная марка полиэтилена обладает удовлетворительными потребительскими характеристиками и выдерживает небольшое давление внутри системы, которое образуется при транспортировке жидкости.

Марка ПЭ100 используется для изделий большого диаметра, так как позволяет сэкономить на материале.

Поэтому, выбирая составляющие для монтажа магистрали вернее всего, что они будут изготовлены из этой марки полиэтилена.

1. Показатель устойчивости . Это значение показывает насколько ПНД трубы и фитинги для водопровода устойчивы к внутреннему давлению и рассчитывается простым соотношением диаметра образца к толщине его стенки. Чем меньше показатель, тем крепче изделие.

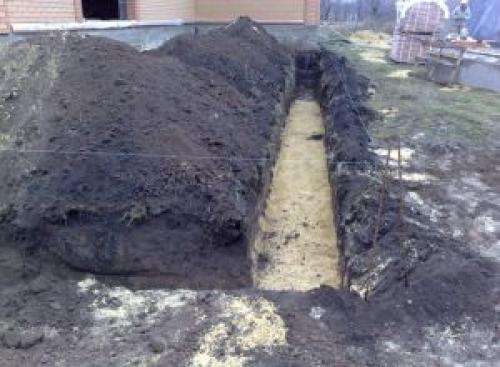

2. Подготовка траншеи . Водопроводные трубопрокатные материалы из ПНД для холодного водоснабжения будут служить долго, если при установке подземной системы правильно подготовить траншею.

Для этого обратите внимание, чтобы в почве, которая находится под трубопроводом, не было камней или других твердых предметов. Они могут спровоцировать повреждение полиэтилена и как следствие спровоцировать течь.

Перед установкой на дно траншеи выстилается подложка из песка или измельченного гравия толщиной не менее 10 сантиметров.

Подложка уплотняется и только после этого в траншею укладывается полиэтиленовая труба, которая немного утапливается в подстилку.

При перевозке материалов стоит проверить, чтобы в кузове автомобиля не было никаких острых предметов или режущих элементов способных повредить полиэтилен и испортить его еще до момента монтажа.

Свойства

Самое важное достоинство полиэтилена – возможность изменять форму, не принося ущерба общей конструкции.

Полиэтиленовые трубы для водоснабжения имеют возможность растягиваться почти на 8% , что часто спасает от порывов при деформации водопровода. Качественные ПНД изделия обладают следующими свойствами и характеристиками:

• хорошо переносят морозы до -70°C;
• используются для транспортировки холодной воды с рабочим давлением внутри системы 4-20 Бар;
• производители выпускают образцы диаметра от 16 до 1600 мм;
• выдерживают температуру до +65°C, поэтому как составляющие водопровода горячего водоснабжения не используются;
• при правильном монтаже ПНД водопровод может прослужить без ремонта и замены до 50 лет;

Единственный минус труб данного вида – разрушение под действием УФ-излучения. Под палящими солнечными лучами полиэтилен теряет свое главное достоинство (пластичность) и становится ломким. Этот фактор нужно учитывать при хранении материала на открытом воздухе.

Монтаж

Фитинги для труб холодного водопровода изготавливаются из плотного полиэтилена низкого давления. У этого соединительного элемента есть целый ряд достоинств: прочность, устойчивость к коррозии и деформации, высокая износоустойчивость и стойкость к механическому воздействию.

Трубы полиэтиленовые. Что такое трубы ПНД

Полиэтиленовые трубы ПНД – это трубы для чистой, технической и загрязненной воды, а также химические активных и вязких жидкостей, производимые из полимеризованного под низким давлением этилена. В зависимости от числа связей и сополимеров в составе, различают три основных вида полиэтилена, которые применяются для производства труб: ПЭ 63, ПЭ 80, ПЭ 100. Материал имеет разную технологию производства и физические свойства, что определяет не только область применения, но и стоимость.

Полиэтилен ПЭ63

Полиэтилен первого поколения с полимерной цепью из одного только этилена. Имеет минимальную длительную прочность (MRS) не более 6,3МПа и нарастающей со сроком эксплуатации хрупкостью. Такая труба ПНД сегодня используется как кабель-канал при прокладке кабелей и иногда для дренажа сложных грунтов.

Полиэтилен ПЭ80

Широко применяемый сегодня полиэтилен второго поколения, производимый с включением бутена или гексена в молекулярную цепь. Эластичен, стоек к растрескиванию, отличается относительной легкостью, его MRS = 8,0 МПа. Труба ПНД ПЭ80 находит применение в монтаже безнапорной и слабонапорной канализации, организации напорного водоснабжения на малой площади, а сам пластик подходит также для изготовления соединительных элементов (отводы, фитинги), оболочек кабельной продукции и даже накопительных емкостей.

Полиэтилен ПЭ100

Полимер третьего поколения, тяжелый, эластичный, высокопрочный, применяемый при прокладке газовых магистралей и водонапорных коллекторов, включая подачу воды и канализацию. MRS = 10,0 МПа. Является биомодальным полимером, состоит из длинно – и короткоцепных молекул и целенаправленным введением сомономера в высокомолекулярную часть, что позволяет создавать эластичную оболочку для прочной кристаллической связи, образованных низкомолекулярной цепочкой. Также из него изготавливают части арматуры для монтажа полиэтиленовых труб, элементы для воздуховодов.

Большинство производителей сегодня предлагают только полиэтиленовые трубы марки ПЭ80 и ПЭ 100. Это связано с низкой популярностью ПЭ63 из-за его технических свойств и свободной заменяемостью на ПЭ80 при необходимости использования такой продукции. В ценовом соотношении ПЭ 100 дороже, поскольку на его производство уходит больше сырья.
