Как установить врезной замок в деревянную дверь. Какими бывают врезные замки

Как установить врезной замок в деревянную дверь. Какими бывают врезные замки

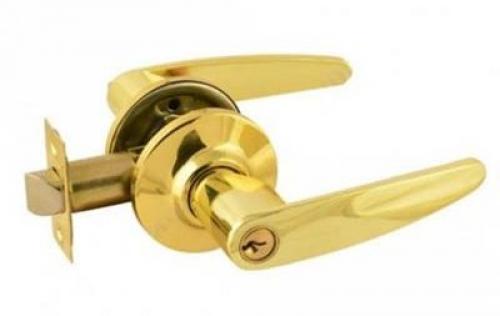

Простой тип замка для межкомнатной двери

• Если вам нужно вставить замок в деревянную дверь и у вас при этом нет навыков в работе со столярным ручным и электрическим инструментом, то вам лучше выбирать более простой механизм , например такой, как вы видите на верхней фотографии. Простота данного устройства заключается в том, что вам не придётся выбирать под него очень много древесины, а сбоку вам понадобится только одно отверстие для ручки. С одной стороны у него есть флажок поворотного механизма защёлки, а с другой – ручка, которая может быть, как в виде рычага, так и в виде шара.

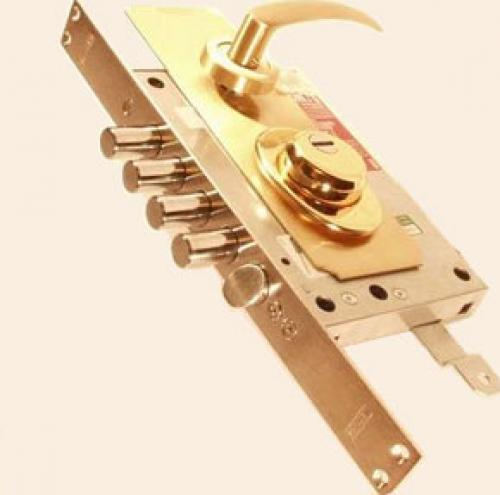

Сложный тип механизма для межкомнатной или наружной двери

• Но есть более сложные конструкции для закрывания , например, такие, как вы видите на верхнем фото, и они могут быть использованы, как для наружных, так и для межкомнатных дверей, причём вовсе не обязательно, чтобы там было четыре запорных ригеля – это может быть просто стальной язычок. Но нас интересует не само устройство, а сложность его установки – здесь вам придётся сверлить два проходных отверстия сбоку деревянной двери – одно для открывающей ручки (под шпиндель), а другое – под личину. Причём всё нужно сделать с большой точностью, чтобы, во-первых, отверстия совпали, а, во-вторых, они полностью могли перекрываться декоративными накладками.

Принцип монтажа

Примечание. На всякий случай мы приводим вам схематическое изображение – это сложный врезной замок для деревянной двери с ручкой, для которого придётся делать не только выборку, но и два сквозных боковых отверстия (под шпиндель и личину).
Цена у такого механизма, конечно, выше.

Как вырезать под замок в двери. Как врезать замок в дверь своими руками: аккуратность и точность превыше всего

5 мин.

Двери

Если металлические входные двери, к которым предъявляются особые требования, всегда продаются с замками, то деревянные изделия в большинстве случаев приобретаются без них. Иногда отсутствие запорного механизма становится проблемой, и с ней хочется разобраться как можно быстрее. Обращение к специалистам — легкий вариант, но с одним огромным недостатком — неоправданно высокой ценой. Поэтому целесообразней сделать работу самостоятельно, так как врезать замок в дверь своими руками, но не испортить ее, может почти любой хозяин. Однако без знаний тонкостей процесса, а также видов и особенностей механизмов успешно справиться с задачей не получится.

Виды замков

Изобретено большое количество разнообразных механизмов — навесных, накладных, врезных. Именно последние замки наиболее надежны, поэтому предпочтительны для дверей, входных либо межкомнатных. Если устройство еще не куплено, то лучше выбирать из моделей, в которых личину можно заменить в случае ее поломки. Теперь надо определиться, какой замок приобрести, так как подвидов есть несколько.

1. С защелкой. Это не совсем замок. Он не запирает, а только удерживает дверь закрытой с помощью язычка.
2. С ключом. Это устройство обязывает хозяев всегда иметь при себе ключ, иначе в помещение не попасть.
3. С фиксатором. В этом случае дверь запирается ключом лишь с одной стороны. Делают это с помощью ручки либо нажатием на кнопку.
4. С магнитом, электрические. Здесь дверь открывают ключом либо так же, как и в замках с фиксатором, в его роли выступает магнит. Механизм дорог и сложен для самостоятельной установки.

Есть еще один вид, популярность которого несколько упала, — накладной замок. Механизм этот элементарен, несложен для монтажа, но имеет один недостаток: если задаться целью, то выбить его не представляет труда.

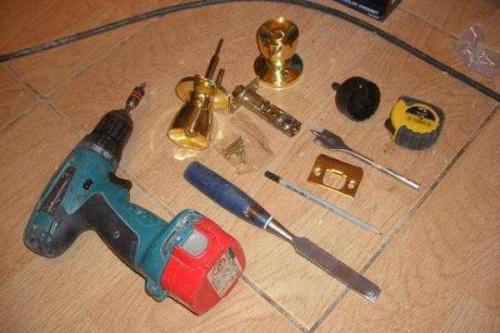

Необходимый минимум инструментов

Этот относительно недорогой набор имеется почти в каждом доме. В него входит:

• шуруповерт, замена — отвертки;
• электродрель, комплект обычных и перьевых сверл (1 мм для отверстий под саморезы, 10-25 мм);
• коронка для дерева (20 либо 25 мм) с переходником;
• дюймовая стамеска;
• молоток, нож;
• карандаш, маркер, шило;
• рулетка, угольник или уровень.

Врезка замка в межкомнатную дверь. Проблема надежности

Надежность межкомнатной двери с замком имеет иной смысл, чем входной. Исключение – дверь в комнату, доступ в которую строго ограничен (хранилище ликвидных ценностей, оружейную, мастерскую с травмоопасным оборудованием и/или вредными веществами и т.п.). Тут нужна надежная стальная дверь, не менее стойкая, чем входная.

Примечание: если у вас такой случай – проверьте прежде стены. Вдруг они – перегородки из пеноблока, ГКЛ и пр., комната к данному назначению непригодна. Взломщик сразу увидит слабину, сделает ручкой супер-пупер замку со всеми его секретами и просто-напросто прорежет или проломит перегородку.

Врезка замка в межкомнатную дверь производится с учетом след. обстоятельств. Атмосферное давление на уровне моря прим. 1 кгс/кв. см. Это очень большая величина, мы просто приспособились к нему в процессе эволюции. Допустим, из-за открытой форточки, при включении вентиляции, от разницы температур и т.д. давление по одну сторону двери изменилось всего на 1%, т.е. на 10 г/кв. см. Площадь полотна стандартной двери 75х190 см – 14250 кв. см. Избыточная нагрузка на полотно с одной стороны будет 142,5 кгс. Если дверь навешена на 2-х петлях, на язык замка и его проушину-ловитель (ответную часть) под него в косяке двери придется чуть меньше половины этого значения; если дверь на 3-х петлях – чуть больше трети.

Примечание: навешивать дверь больше чем на 3 петли нет смысла – сосредоточенная нагрузка на язык замка и проушину падает ненамного, но дверной косяк оказывается ослабленным и перегруженным.

70-45 кгс точечно это нагрузка в общем небольшая – если она статическая. Но динамическая повторяющаяся и меньшей величины действует по принципу «Капля камень точит». В случае, когда замок в дверь врезан неправильно (большой люфт, тугой ход языка и др.) со временем развиваются, во-первых, повреждение двери и косяка: расшатывание, растрескивание, отслаивание покрытия полотна. Если же дверь с косяком ну очень крепкие, по его контуру сначала порвутся обои, потом поползет трещина, начнет сыпаться штукатурка. Дальше понятно: внеплановый ремонт со всем вытекающим из кошелька и втекающим в голову заботами и хлопотами. Поэтому материал этой статьи сосредоточен на тонкостях работы, позволяющих врезать замок в дверь между комнатами так, чтобы она по крайней мере лет 15 не дребезжала и не портила помещение.

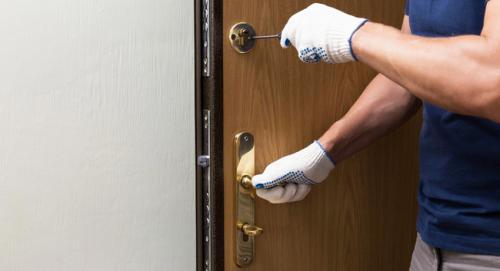

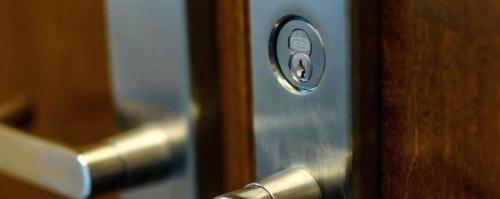

Как установить врезной замок в металлическую дверь. Устанавливаем замок в входную железную дверь

Установка замка – не самый простой вид работ, здесь необходим грамотный подход. Поэтому тому, кто может не справиться самостоятельно, лучше вызвать профессионала. А кто сам готов поставить замок в входную железную дверь — может воспользоваться информацией о порядке монтажа в нашей статье.

Виды замков

Чтобы дверьми выполнялась основная функция, стоит поставить на входное металлическое полотно соответствующий замок. Какой подобрать — будет зависеть от ряда факторов. Следует учитывать, что не все запорные устройства пригодны для металлических полотен. Их следует выбирать, опираясь на толщину конструкции.

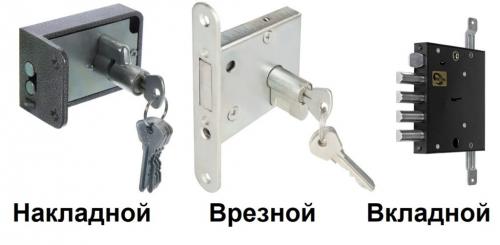

Модели по принципу монтажа:

• Накладной – самый простой тип замка, поскольку главный механизм размещен с внешней части;
• Врезной – устанавливается внутрь полотна, в заранее вырезанное отверстие;
• Вкладной – монтаж проводится производителем, поэтому самостоятельная установка исключена ввиду своей сложности и необходимости полного разбора дверного полотна.

Перед тем, как поставить замок, необходимо обратить внимание на класс стойкости ко взлому. На железную дверь рекомендуют ставить устройства 3 и 4 категории. Они имеют наивысшую степень защиты. Замки со слабой защитой ставят там, где это не играет особой роли. Если на упаковке не указана информация о классе защиты, то такой замок лучше не покупать.

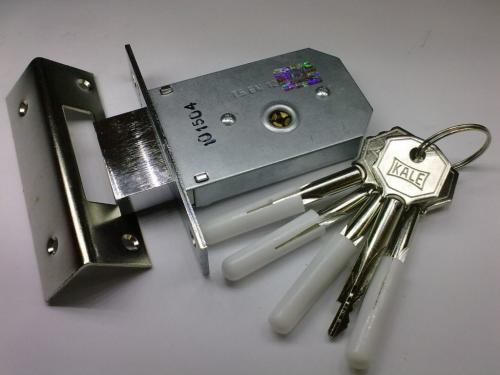

Из популярных моделей запорных устройств выделяют:

• Сувальдные;
• Цилиндровые;
• Электронные;
• Сувальдные.

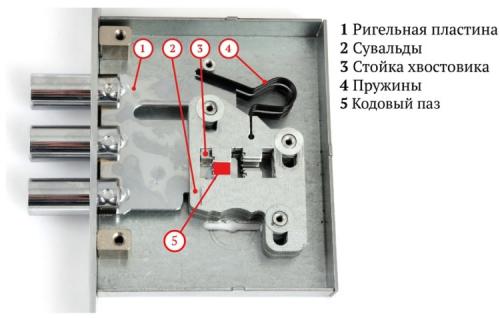

Замок называют сувальдным благодаря сульвадам, которые представлены в виде стальных пластин. При открытии двери ключом они становятся в соответствии с установленным изготовителем порядком. Степень надежности будет зависеть от численности пластин, качества материала, использованного для их изготовления, присутствия бронированной вкладки.

Такой замок не просто выбить если нанести удар ногой или рукой по замочной скважине. Но, если захотеть, механизм реально вскрыть, подобрав отмыкающее устройство.

Для большей безопасности на дверь советуют устанавливать одновременно два замка различной конструкции.

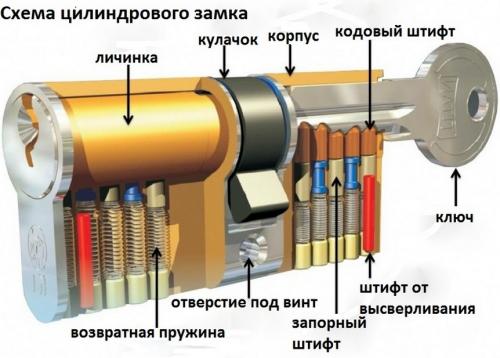

Цилиндровые

К наиболее популярным видам замков относятся цилиндровые модели, имеющие хорошую защиту от взлома. В них имеются стержни с конкретными оттисками, ключи с встречными в них пазами.

У таких замков высокая степень секретности, но взломать их не сложно, приложив грубую силу. Стоит брать те устройства, что имеют бронированную вкладку и высокую степень защиты. В случае утраты ключа нет необходимости в смене всего замка, потребуется заменить только внутреннюю часть.

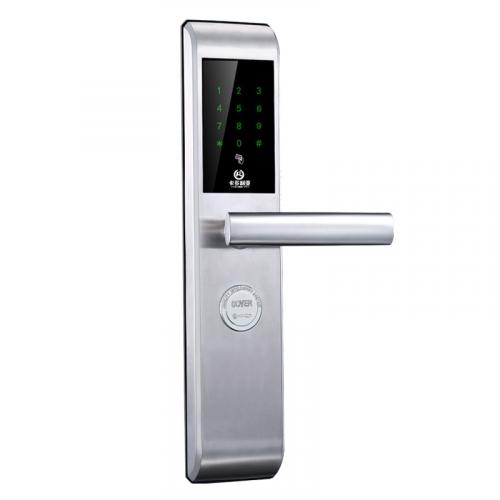

Электронные

Замки интересны за счет новизны, конструкции и недешевой стоимости. Открывают их при использовании магнитной карты, путем введения кодового числа на панели либо пультом.

Продвинутые модели отворяются при помощи отпечатка пальца, сканированием глазной сетчатки.

Советы по выбору устройства

Прежде чем купить замок, стоит посоветоваться со знающими людьми, рассмотреть варианты популярных моделей учитывая все нюансы эксплуатации.

Лучше приобрести один хороший и недешевый замок, чем два дешевых низкого качества. Купив бюджетную модель, вы можете столкнуться с проблемами во время эксплуатации. Не стоит устанавливать в дверь три замка, а вот одного будет недостаточно для обеспечения безопасности.

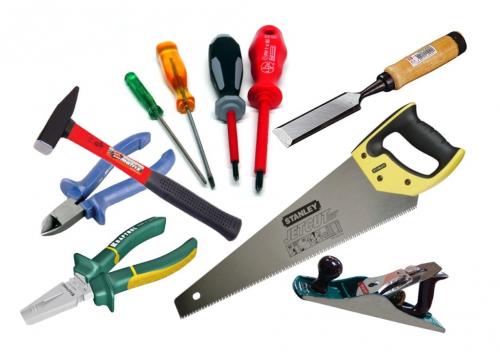

Инструменты для установки

Произвести самостоятельно установка замка в полотно не так и просто. Помимо знаний о ходе монтажа, необходим опыт работы с инструментами. Также важно следовать правилам техники безопасности.

В ходе работ не обойтись без дрели, болгарки, молотка, сверл по металлу, шуруповерта, угольника, рулетки, крупнозернистого камня, чтобы затачивать дрель. Используя его можно расширить посадочную зону в двери под замок.
Во время использования электрических инструментов немаловажно исключить риски удара током. Необходимо пользоваться специальной защитой, только качественными инструментами и удлинителями.

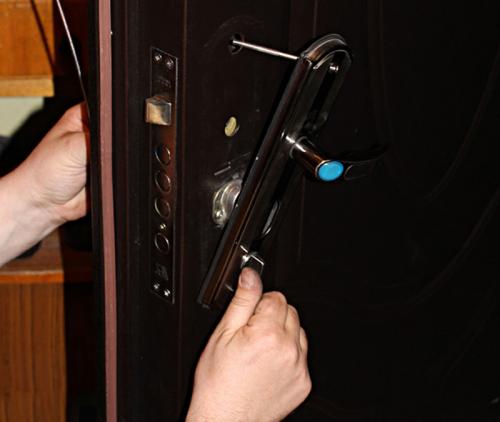

Как установить врезной замок

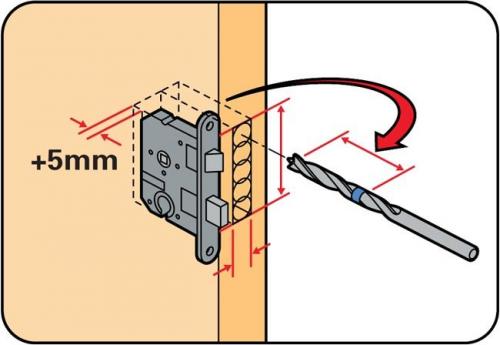

Чтобы установить замок, прежде всего следует в конструкции сделать отверстия как под скважину и ручку, так для внутренней фурнитуры. Предварительно стоит правильно определить размещение всех элементов.

Процедура врезки в металлическую дверную конструкцию осуществляется так. Применив рулетку и карандаш, намечается расположение механизма. В основном высота его размещения колеблется от 100 до 150 см.

В дверном полотне намечается край выемки. Воспользовавшись дрелью, просверливается по краям отверстия, после болгаркой вырезается внутренняя часть. Неровные места по краям спиливаются с помощью напильника. Для исключения смещения сверла метки следует для начала проработать, используя керн.

Внутрь полотна монтируется замок, отмечается расположение креплений. По этим меткам высверливается проем под винты, режется резьба при помощи метчика.

Устанавливается расположение выходов под замок, рычаг ручки с обоих сторон. Замок приставляется к двери, отмечаются точки. Далее сверлятся отверстия большого размера, на входную железную дверь крепятся все детали.

Установка врезного замка в межкомнатную дверь. Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

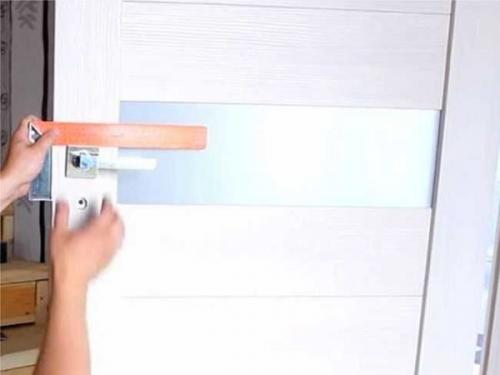

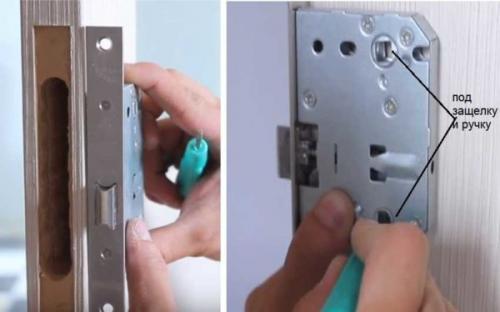

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.



   Делаем отметки на обоих сторонах двери

3. Повторяем операцию с другой стороны дверного полотна.
4. На дрель устанавливаем коронку или перьевое сверло подходящего диаметра. Центр сверла/коронки устанавливаем в отметины, делаем отверстия. Важный момент: сверлим не насквозь, а с двух сторон, навстречу друг другу. То есть, как только сверло провалится в сделанную выемку под замок, работу останавливаем и начинаем с другой стороны.
5. Убираем из выемки под замок стружки, ставим на место замковую пластину, закрепляем саморезами.
6. На ручках ослабляем прижимные винты — центральный стержень должен свободно «ходить», устанавливаем на место.

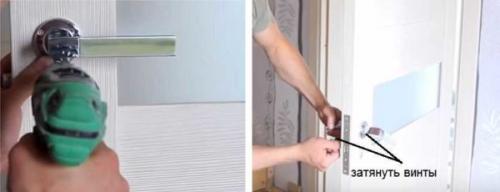

   Ставим и закрепляем ручки

7. Выравниваем, прикручиваем саморезами. В шпонированных дверях лучше предварительно просверлить отверстия.
8. Надо только затянуть крепежный винт, который связывает две ручки и личинку замка. Они находятся обычно с нижней стороны ручки. Берем отвертку и затягиваем винты на обеих ручках.



Врезка замка в межкомнатную дверь размеры. Инструменты для врезки замков и защелок

Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

• Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
• Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.

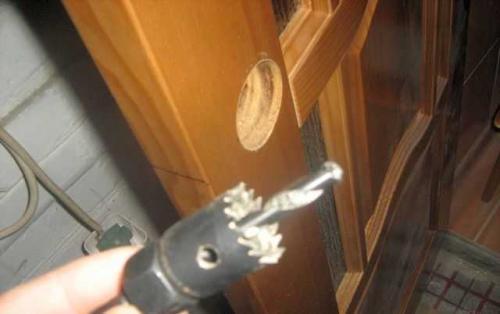

  Коронкой лучше работать с деревянной дверью

• Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
• Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
• Отвертка — закрутить саморезы.
• Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.

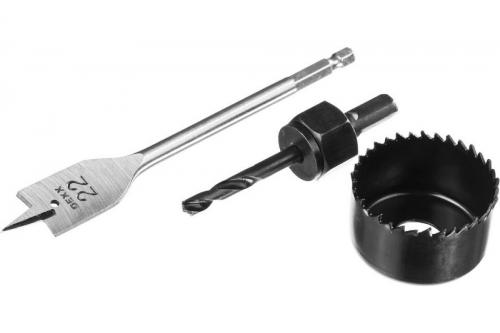

Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронка

Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.

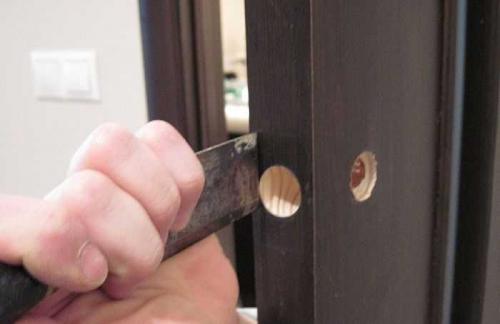

Без стамески не обойтись

Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

Как врезать замок во входную дверь. Схема монтажа замка врезного типа

Для врезки замка в железную дверь потребуется просверлить несколько отверстий: они нужны для ручек, самого механизма, а также для скважины.

Врезка замка во входную железную дверь выполняется в такой последовательности:

1. Сделать разметку места нахождения замка. Наиболее удобная высота для его установки от 1 до 1,5 м. Также можно размещать замок, отступая от пола 80 или 90 см.
2. В торцевой области створки промаркировать края паза. С каждого конца выполненной разметки сделать дрелью небольшие углубления, затем между ними нужно будет сделать выемку при помощи болгарки. Чтобы сверло не «ездило» по металлу, сначала можно выполнить легкие вмятины керном и молотком. Для сверления важно выбрать соответствующее по диаметру сверло, его следует взять на 2 мм больше, нежели толщина замка.
3. Вырезать отверстие под замок. Соединить просверленные края линиями. Теперь придется поработать болгаркой, лучше использовать небольшой инструмент. Если дверь выполнена из профиля, то прорезать отверстие нужно будет с обеих сторон. Для такой работы как нельзя лучше подойдет маленькая болгарка. После выполнения отверстия, края обязательно обработать напильником, чтобы они были ровными.
4. Выполнить отверстие для замочного цилиндра. На следующем этапе врезки замка во входную металлическую дверь, необходимо посчитать расстояние от скважины до края устройства, перенести маркировку на створку. Также на этом этапе нужно сделать разметку, чтобы потом установить дверные ручки. На полотне лучше всего нарисовать контур замка, и по его периметру выполнять небольшие отверстия с мелким шагом, которые затем соединить в единое целое. После того как прорезь будет выполнена, вынуть металл, вставить замок (примерить его), если потребуется, то расточить отверстие до нужных габаритов. Проделать это можно дрелью, оснащенной абразивным кругом небольшого размера. Цилиндр должен хорошо входить в замок.
5. Выполнить отверстия для фиксации ручек. Это просто: достаточно требуемого диаметра высверлить отверстия.
6. В корпус дверной створки поставить механизм, отметить точки для его крепления. Для фиксирующих винтов выполнить отверстия, затем сформировать метчиками в них резьбу.
7. Монтировать замок. Вставить замок железную дверь (в подготовленную прорезь), прикрутить винтами или саморезами. Часто крепежные элементы идут в комплекте к устройству. Затем установить цилиндр, соединить его с замком. Для этого потребуется длинный винт, который вставляется с торца.
8. После закручивания винтов проверить, исправно ли работает замок. Если все в порядке, монтировать дверные ручки, накладку. Сердцевину смазать машинным маслом или другой смазкой, проверить, как работают ригели.
9. Теперь нужно сделать ответное отверстие в коробе, в которое будут входить защелка и засов. Сначала выполнить разметку, делать это нужно максимально точно. Можно на засовы замка навесить ответную плану, максимально прикрыть (закрыть) створку и в таком положении разметить края ответки. В коробе дверей просверлить для ригелей соответствующие углубления. Зафиксировать ответку.
