Как правильно соединять провода в распределительной коробке. Пружинные зажимы для соединения проводов

Как правильно соединять провода в распределительной коробке. Пружинные зажимы для соединения проводов

Один из наиболее спорных способов соединения проводов — при помощи пружинных зажимов. Они есть нескольких типов, но самые распространенные два — клеммники wago (ваго) и колпачки СИЗ. Внешне и по способу монтажа они сильно отличаются, но в основе обоих конструкций лежит пружина, которая создает прочный контакт с проводом.

По поводу этой пружины и идут споры. Противники использвоания wago говорят о том, что пружина со временем ослабнет, контакт станет хуже, соединение начнет все больше греться, что, опять таки, приводит к еще более быстрому снижению степени упругости пружины. Через какое-то время может температура подняться настолько, что корпус (пластиковый) расплавится, ну а что может произойти дальше — известно.

Пружинные зажимы для электропроводки — популярные соединение проводов

В защиту использования пружинных зажимов для соединения проводов можно сказать, что если они использованы в соответствии с рекомендациями производителей, проблемы встречаются очень и очень редко. Хотя есть немало подделок и wago, и СИЗов а также предостаточное количество фоток их в расплавленном виде. Но, в то же время, многие их используют, и, при нормальных режимах работы, работают они годами без нареканий.

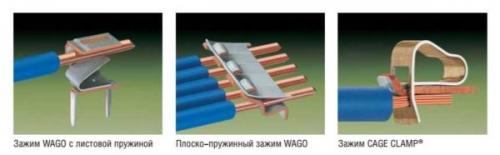

Зажимы для проводов wago

Появились на нашем рынке они несколько лет назад и наделали много шума: с их помощью соединение происходит очень быстро и легко, имеет при этом высокую надежность. Есть у производителя конкретные рекомендации по использованию данной продукции:

• wago применять только для одножильных или многожильных проводников сечением от 0,5 мм²до 4 мм²;
• для фиксации и соединения многожильных и проводов малых диаметров использовать зажим CAGE CLAMP — от 0,08 мм² до 35 мм²;



Внутри этих устройств есть металлическая пластина, которая и и обеспечивает должную степень контакта. Форма и ее параметры пластин разрабатывались и тестировались специально. Тесты проводились на вибрационном стенде в течение многих часов, затем нагревались-охлаждались. После чего проверялись электрические параметры соединения. Все тесты были пройдены на «отлично»  и фирменная продукция показывает себя всегда на «пять».

Вообще, ассортимент продукции фирмы Wago очень широкий, но для монтажа электропроводки или подключения домашней бытовой техники, осветительных приборов, используют два варианта зажимов для проводов: серии 222 (разъемные) с возможностью перезаделать или изменить соединение и серий 773 и 273 — которых называют неразъемными.

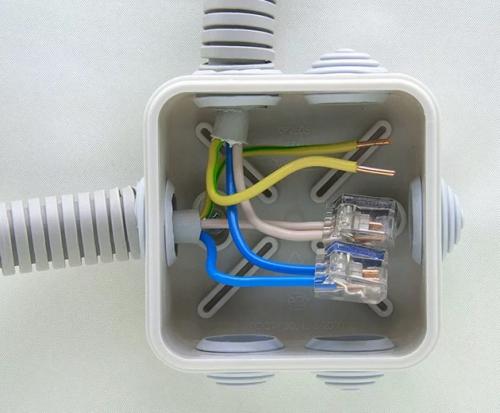

Соединение проводов в распределительной коробке с помощью клеммника. Для чего нужны распределительные коробки

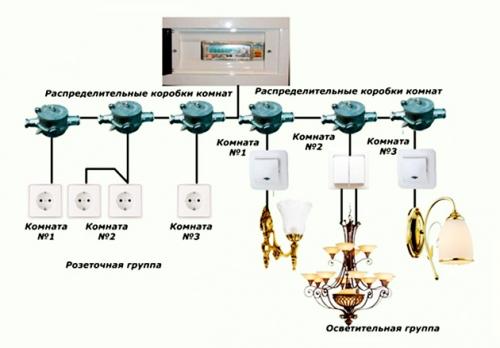

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Надежное соединение проводов в распределительной коробке. Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;
• медь;
• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;
• помещение;
• проводка под землей;
• проведение кабеля под водой.

3. Количество используемых проводов .

4. Совпадает сечение жил или нет .

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов.

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов. Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.
• Не нужно прилагать усилий для выполнения данной работы.
• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.
• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
• спаивать между собой можно многожильные кабеля;
• более надёжный в эксплуатации и не требует дополнительных проверок;
• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
• этот способ требует квалифицированного работника, умеющего работать с паяльником.
• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Сварка

Чтобы электрический узел в распредкоробке был надёжным, то следует использовать сварку. Способ очень похож на пайку с единым различием. В этом случае вместо паяльника используется сварочный аппарат.

Сварка проводов делается исключительно специалистом. Источник soqewa.lyzateni.ru.net

Достоинства:

• Это самый надежный способ, который используют все электрики.

Как соединять провода. Как правильно соединять провода

Вся электротехника, со времён Фарадея, использует провода. И столько лет сколько используются провода, перед электромонтерами стоит проблема их соединения. О том, какие есть способы соединения проводников, о преимуществах и недостатках этих способов рассказывает эта статья.

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

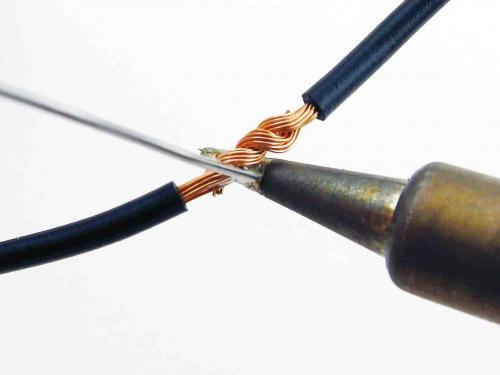

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником. При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку.

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

1. обрезать обломанный штекер или неровно оборванный кабель;
2. зачистить внешнюю изоляцию на 15–20 мм;
3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
6. залудить концы на длину 5 мм;
7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
9. скрутить проводки (длинные с короткими, а средний со средним);
10. пропаять скрутки;
11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Как определить провода в распределительной коробке. О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка . Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

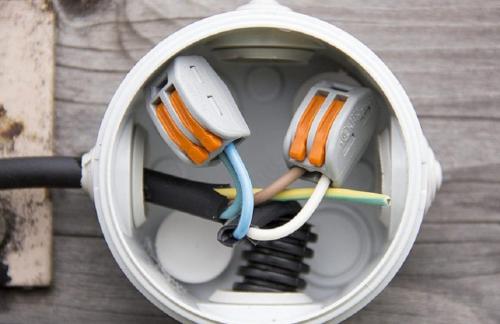

Как разобраться в распределительной коробке. Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

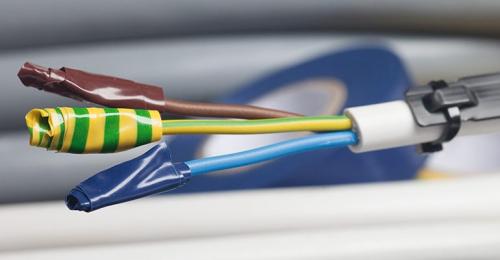

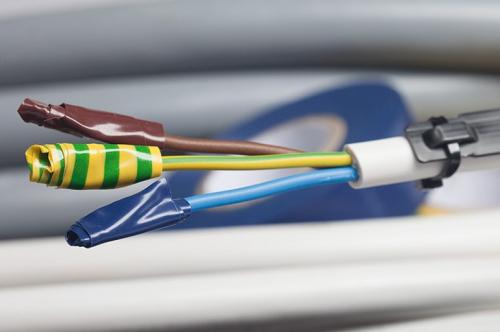

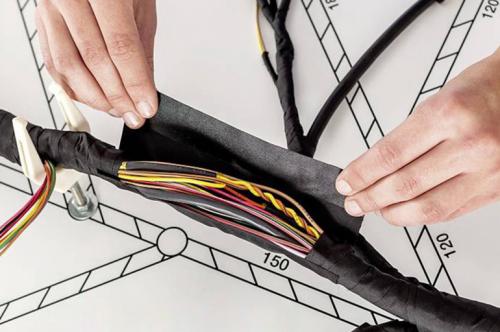

Чем изолировать провода в распределительной коробке. Как правильно заизолировать провода изолентой

Изоляция проводов и кабелей позволяет обеспечить надежное соединение между линиями и предотвратить риск поражения электрическим током людей и животных. Для этих целей используются различные материалы и технические приемы.

Что такое изоляция электропроводов

В электротехнике под изоляцией понимают часть конструкции оборудования, которая препятствует прохождению через него электричества.

Этот этап монтажных работ имеет важное значение для длительного срока службы и безопасной эксплуатации оборудования. Ошибки и даже небольшие недочеты могут привести к самым тяжелым последствиям, таким как возгорание или поражение людей током.

Виды изоляции проводов

Существует несколько основных типов изоляции, применяемой в промышленности и быту.

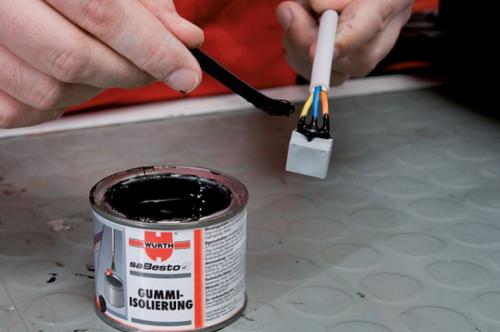

Жидкая

Жидкие материалы могут использоваться для покрытия всех элементов проводников. Удобно применять подобные составы для изоляции труднодоступных мест и конструкций, которые подвергаются воздействию воды. Жидкие составы по составу делятся на 3 группы:

• растительные масла;
• синтетики;
• нефтяные масла.

Жидкие компаунды несложно равномерно нанести на оголенные участки проводников. Благодаря своим физико-химическим свойствам эти вещества вытесняют пыль и влагу.

После высыхания образуется эластичное покрытие, на пропускающее электричество.

Преимущества этого вида изоляции:

• устойчивость к вибрациям;
• водонепроницаемость;
• образование диалектного покрытия;
• пластичность;
• устойчивость к воздействию ультрафиолетового излучения.

Недостатки:

• высокая стоимость;
• токсичность.

Твердая

Самый распространенный тип изоляции. В него входит большое число материалов, обладающих различными физико-химическими свойствами. В качестве твердых диэлектриков используются следующие средства:

• бумажная обмотка с масляной пропиткой;
• резина;
• пластики – чаще используется поливинилхлорид или полиэтилен;
• шелковая обмотка.

Преимущества:

• невысокая стоимость;
• большой выбор материалов, обладающих разными свойствами;
• механическая прочность.

Недостатки:

• горючесть;
• сложность в использовании для изоляции труднодоступных соединений.

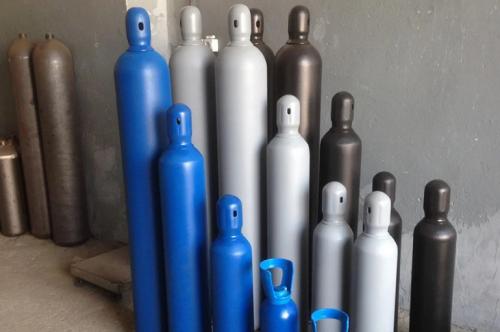

Газообразная

В некоторых случаях хороший эффект дает использование в качестве диэлектрика газообразных составов. Для этого используются:

• водород;
• воздух;
• азот;
• элегаз – гексафторид серы.

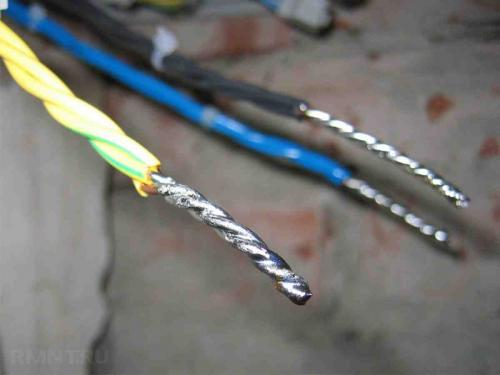

Плавятся провода в распределительной коробке. Пайка проводов

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

1. Удаление изоляционного слоя.
2. Зачистка проводов до появления характерного блеска металла.
3. Облуживание.
4. Скрутка.
5. Пайка.
6. Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

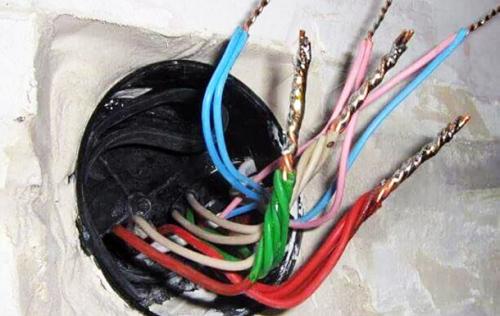

Опрессовка проводов в распределительной коробке. Способы соединения проводов в распределительной коробке

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

Выбор способа соединения зависит от нескольких факторов:
• соединяемые материалы. Это может быть алюминий, медь или их комбинация;
• количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
• нагрузка в цепи;
• сечение и количество жил.

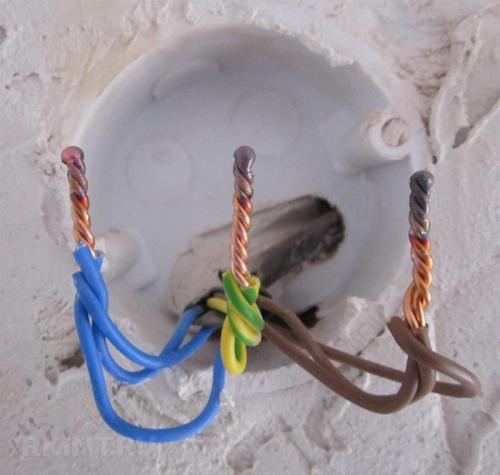

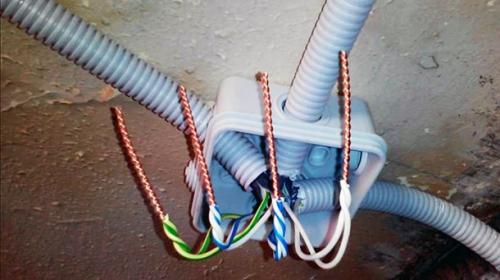

Скруткой проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайкой проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
1. необходимость навыков в работе, трудоемкость процесса;
2. использование специального инструмента;
3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сваркой проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.
