Монтаж водосточной системы DOCKE. Общие положения

Монтаж водосточной системы DOCKE. Общие положения

1. Обеспечение уклона желоба

Вариант с лобовой доской, крепление на пластиковый кронштейн
Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн
Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна
Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши

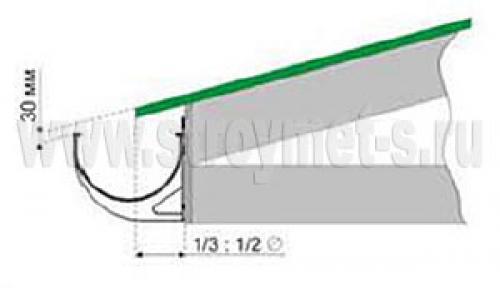

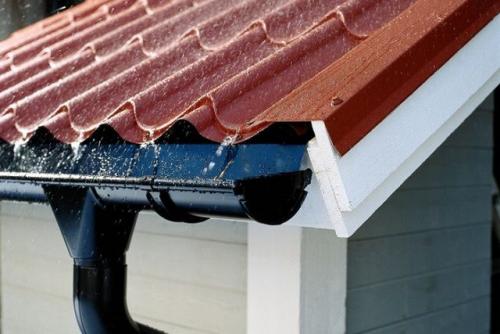

Свес крыши располагается над желобом на расстоянии от 1\3 до 1\2 его диаметра.

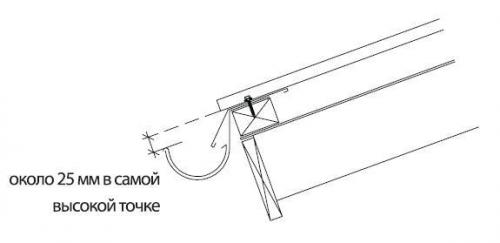

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 - 30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя), либо перемещением пластикового кронштейна.

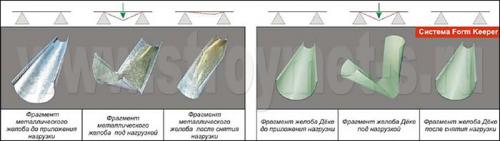

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

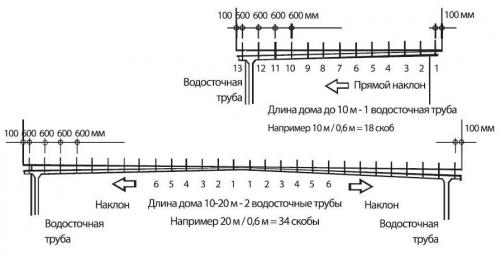

Расстояние между кронштейнами желоба не должно превышать 600 мм.

Воронка должна закрепляться в двух точках (или на двух кронштейнах/удлинителях)

Соединитель желоба должен закрепляться водной точке (или на одном кронштейне/удлинителе).

Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

4. Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные упоры, до контакта с которыми и вставляется желоб.

Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

5. Обеспечение герметизации системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд.

Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 -100 мм.

Монтаж кронштейнов водосточной системы. Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.

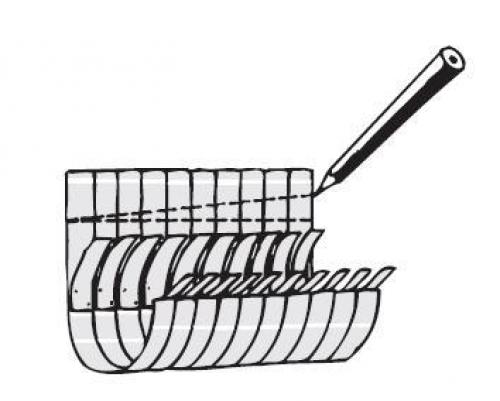

4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.

Расстояние от края крыши до желоба водостока. Порядок крепления водостоков различного типа

Каждая ошибка, допущенная в процессе установки водостоков, может привести к серьезным последствиям, после чего потребуется срочный ремонт желобов, креплений и других элементов водосточной системы, а также стен фасада дома.

Чтобы избежать ошибок во время работы, следует придерживаться следующего порядка установки водостоков:

Установка водостоков: важные моменты и советы

Каждая ошибка, допущенная в процессе установки водостоков, может привести к серьезным последствиям, после чего потребуется срочный ремонт желобов, креплений и других элементов водосточной системы, а также стен фасада дома.

Чтобы избежать ошибок во время работы, следует придерживаться следующего порядка установки водостоков:

• Выбор подходящего типа водостока: перед началом работ необходимо выбрать тип водостока, подходящий для конкретного типа крыши и климата.
• Установка желоба: установка желоба водостока должна быть выполнена на расстоянии 50-100 мм от края крыши до желоба водостока.
• Крепление водостока: крепление водостока к крыше должно быть прочным и надежным, чтобы предотвратить протечки воды.
• Установка дополнительных элементов: в зависимости от типа водостока, могут потребоваться дополнительные элементы, такие как фитинги, клапаны, или другие.
• Проверка и тестирование: после установки водостока, его необходимо проверить и протестировать, чтобы убедиться в его правильной работе.

Следуя этим шагам, можно обеспечить успешную установку водостоков и предотвратить возможные ошибки, которые могут привести к неприятным последствиям.

• 1) Температурный режим. Крепление водостоков: правила, примеры, ошибки, которые стоит учесть, являются свойства и особенности материалов. Пластиковый водосток устанавливают при температуре воздуха, не ниже + 5 градусов. Главная ошибка заключается в том, что водосточный желоб, хотя и изготовлен из высокопрочного пластика, при низкой температуре становится хрупким и чувствительным, поэтому при неосторожном движении или защелкивании замка крепления, водосток может легко лопнуть.
• 2) Крепление водостока с уклоном. Каждый водосточный желоб устанавливают с небольшим уклоном в сторону водосточной трубы и ливнеприемника. Чтобы определить, какой угол уклона будет оптимальным, стоит изучить инструкцию производителя, который всегда указывает этот параметр, в зависимости от типа крыши, расстояния водосточной системы и других особенностей. Чтобы избежать ошибки, пластиковый водосточный желоб закрепляют с уклоном 3-5 мм на один метр, а металлический водосток устанавливают с уклоном 2-5 мм, на одном метре желоба. Чтобы избежать ошибки, между установленными ливнеприемниками расстояние должно составлять не менее 24 метров.
• 3) Установка креплений на одинаковом расстоянии. Последовательность этой работы выполняется с учетом того, что в самом начале устанавливаются крепления в крайней верхней и нижней точке. Расстояние от края крыши не должно быть более 200 мм, а между двумя крайними крюками устанавливают все остальные крепления. Производители и компании предлагают различные типы крюков и креплений, в зависимости от типа и разновидности водостоков. Чтобы не допустить ошибки необходимо учесть, что расстояние между креплениями пластикового водостока, должно составлять не меньше 50 см, а для металлических конструкций минимум 60 см.

Источник: https://stroyvsepodryad.info/novosti/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta-pravila-i-posledovatelnost-ustanovki

Монтаж водосточной системы своими руками. Функции водосточных систем

Водоотводные системы крыши дома являются обязательной составляющей «обвязки» кровли, и их монтаж никогда не стоит откладывать «на потом». Стены дома, крыша которого не оснащена грамотно установленным, потеряют свой респектабельный внешний вид в течение первого же года эксплуатации. Атмосферные осадки, попадающие на отделочные материалы стен, способны свести на нет все затраченные усилия по оформлению фасада. Причем на поверхности будет попадать не только вода с крыши, но и вся пыль и грязь, скопившаяся на кровле за время отсутствия дождей и смываемая водными потоками.

Без надежной системы водостока рассчитывать на долговечность фасадной отделки – не приходится

Влага же, особенно в период затяжных осенних дождей, когда стены не успевают просыхать, негативно повлияет на любые отделочные материалы, а  еще, возможно, проникнет через них в стены, что чревато появлением плесени, сырости в жилых комнатах дома, в цокольных и подвальных помещениях.

Кроме этого, вода, стекающая с крыши, неизбежно проникает в конструкции, которая при переувлажнении вполне может потерять свою расчётную прочность, что приводит к началу процессов эрозии, к появлению трещин и дальнейшему разрушению.

Поэтому, во избежание этих многочисленных проблем и лишних затрат, не стоит экономить на качественной системе отвода воды с крыши. Причем лучше приобретать водосточную систему, которая включает в себя не только надземную, но и подземную часть, отводящую воду в дренажные каналы или же в систему ливневой канализации.

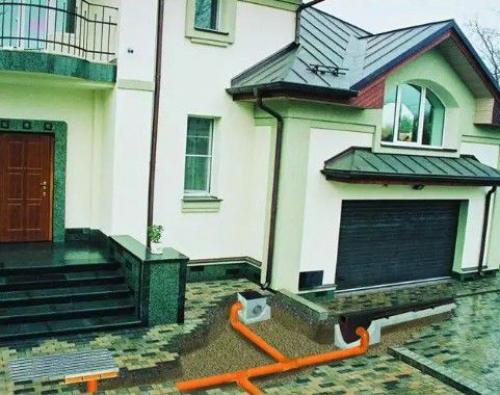

Важно не только собрать воду со скатов кровли, но и перенаправить ее в нужное место

Воду, поступающую в трубы или желоба ливневой канализации, можно направить в сторону огорода или сада, собирая ее в накопительных коллекторах и полезно используя для полива растений. Таким образом, решаются сразу две задачи – сохранения стен от влаги и наличия пополняемого запаса воды на оросительные потребности.

Вывод очевиден: важность правильного выбора водосточной системы и ее качественного монтажа для надежного отведения воды от жилых и хозяйственных построек – трудно переоценить.

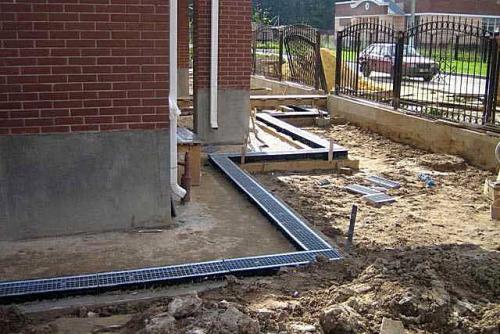

Никогда не забываем по ливневую канализацию и систему дренажа!

Водостоки на крыше дома обычно становятся неотъемлемой частью общей системы отвода излишков воды на участке. В специальных публикациях нашего портала подробно рассказывается о самостоятельном создании ливневой канализации и об организации правильной системы дренажа .

Источник: https://stroyvsepodryad.info/stati/montazh-metallicheskih-vodostokov-dlya-kryshi-svoimi-rukami-ustanavlivaem-derzhateli-zhyoloba

Инструкция по монтажу водосточной системы Металл Профиль. Установка водосточной системы Металл Профиль

Инструкция по монтажу водостока Металлпрофиль Престиж - установка полукруглой металлической водосточнойсистемы. Фото,

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные - крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

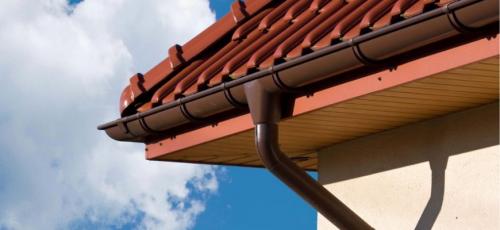

Монтаж водосточной системы на готовую крышу. Как установить водостоки, если крыша уже покрыта: какой выбрать способ и правильно их установить

Установка водосточной системы – обязательный этап кровельных работ при строительстве частного дома. Но порой её монтаж приходится производить уже после завершения основных задач, когда жилье сдано в эксплуатацию. Обычно такое случается при недосмотре мастеров или хозяев, устаревании и протечке старых желобов, неверном проектировании слива. Есть несколько способов, как установить водостоки, если крыша уже покрыта. При строгом следовании технологии можно обустроить систему самостоятельно и без повреждения кровли.

Составляющие водостоков

Система водоотведения (ливневка) – важный архитектурный элемент кровли, поэтому нужно продумать его ещё на этапе составления проекта здания: так обозначено в СНиП. Если приходится производить монтаж водосточной системы после окончания кровельных работ, её конфигурация не меняется и включает все основные элементы. Некоторые из них лучше приобрести в готовом виде, другие можно сделать своими руками.

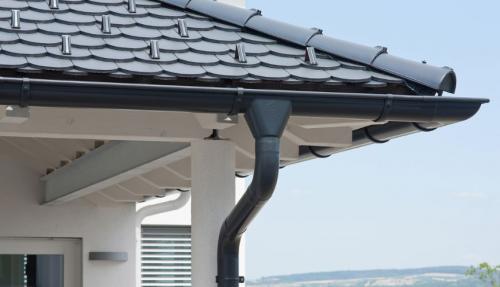

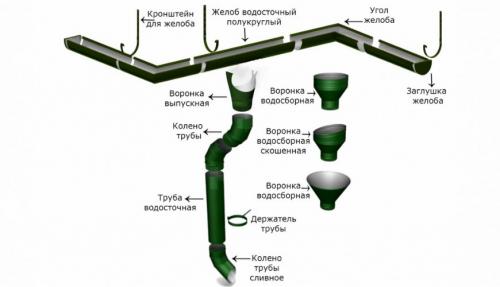

Базовые комплектующие для водостока таковы:

• Желоба, или лотки. Крепление желоба традиционно осуществляется на карнизе крыши. Основная задача элемента – сбор жидкости с кровельных скатов.
• Трубы. Располагаются вертикально, отвечают за слив воды на почву, в бочку, в поверхностный водоотвод.

В системе есть и дополнительные элементы. Металлические кронштейны предназначены для фиксации желобов под свесом кровли по периметру на определённом расстоянии от края. Друг с другом желоба объединяются посредством уголков – соединителей с каучуковыми уплотнителями, которые делают стык герметичным.

Уплотнители — довольно дорогие элементы, но отказываться от их применения не стоит: эффективность работы системы снизится.

Если нет возможности приобрести уголки, стыковать между собой желоба можно путём монтажа внахлёст с закреплением обычными саморезами. Сверху торцевые части деталей закрываются заглушками. Из желобов в вертикальные трубы вода поступает через воронки.

Сами трубы фиксируются к стене хомутами. Эти элементы особенно важны, если трубу приходится делать изогнутой. На поворотах и при стыковке трубы объединяются коленами или универсальными кольцами.

Разновидности современных водосточных систем

Чтобы правильно подобрать и смонтировать систему, учитывают материал, из которого сделана кровля, этажность здания, погодные условия в конкретной местности.

По типу материалов
