Регулятор тепла на батарею. Какой регулятор тепла можно поставить на батарею

11.10.2021 в 08:21

Регулятор тепла на батарею. Какой регулятор тепла можно поставить на батарею

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать только тогда, когда батареи очень сильно нагреваются. Если же их максимальный нагрев создает оптимальную температуру, то терморегулятор, как таковой, не принесет никакой пользы.

Регуляторы температуры следует устанавливать на такие батареи:

Что касается чугунных изделий. то в этом случае регулятор является полностью бесполезным. Это потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Конструкция любого терморегулятора состоит из двух основных элементов:

  1. Термоклапана (термостатического вентиля).
  2. Термоэлемента.

Во многом термоклапан является обычным клапаном или вентилем. То есть он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что в свою очередь приводит к изменению количества поступающего теплоносителя.

В обычном вентиле конусом двигает рука человека. В термостатическом это делает специальный механизм. Им является термоголовка. Она также известна как термостатический элемент.

  • основания;
  • крышки, которая же и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
  • цилиндра;
  • теплового агента;
  • шпинделя. Его часто дополняют сильной пружиной.

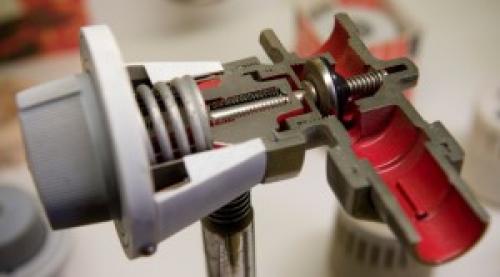

Главным элементом является цилиндр. Его еще называют «сильфоном».Регулятор тепла на батарею. Какой регулятор тепла можно поставить на батареюЦилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. При этом газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Однако из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Регулятор тепла на батарею в многоквартирном доме. Регуляторы с запорным механизмом

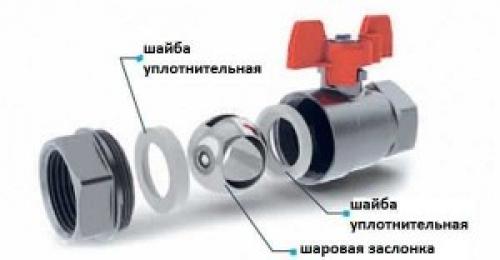

Регулятор тепла на батарею в многоквартирном доме. Регуляторы с запорным механизмомРешая вопрос о том, как отрегулировать батареи отопления, собственники жилья довольно часто обращают внимание на перекрывные краны. Они отличаются доступной стоимостью, приемлемым сроком службы при условии правильной эксплуатации и при этом имеют элементарную конструкцию. Запорный регулятор батареи отопления устанавливают на радиатор и используют для контроля количества поступающего внутрь контура теплоносителя.

Простая конструкция устройства позволяет с легкостью осуществлять управление подачей теплоносителя из системы отопления.

Существует всего два рабочих положения запорных кранов. Первое положение предусматривает свободное поступление теплоносителя из системы, а второе положение полностью перекрывает поступление воды, вследствие чего циркуляция прекращается, радиатор остывает и перестает участвовать в процессе обогрева дома.

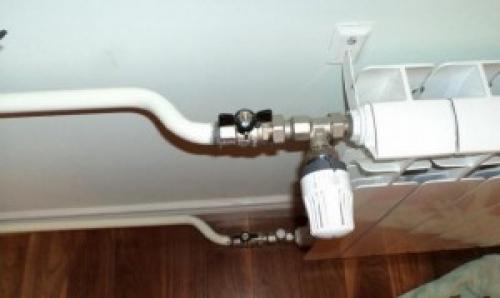

Регулятор тепла на батарею в многоквартирном доме. Регуляторы с запорным механизмомНекоторые домовладельцы, используя ручной регулятор температуры отопления на мкд, пробуют оставлять рычаг перекрывного крана в промежуточном состоянии для того, чтобы принудительно уменьшить циркуляцию теплоносителя, однако эксперты против проведения подобных экспериментов. Неправильная эксплуатация запорного крана быстро приведет к тому, что устройство выйдет из строя, а сама система отопления будет нуждаться в сложном и трудоемком ремонте.

Регулятор тепла на батарею в многоквартирном доме. Регуляторы с запорным механизмомС использованием запорных кранов регулировка батарей отопления в квартире может осуществляться на довольно примитивном уровне, поскольку требует непрерывного мониторинга со стороны владельцев и предусматривает ручное управление положениями рычага. Поэтому в настоящий момент запорные краны используются довольно редко, а собственники жилья обращают внимание на более совершенные модели регуляторов.

Регулятор тепла на батарею, как установить. Монтаж и настройка

Если система отопления однотрубная, при установке термпорегулятора нужно будет поменять схему подключения радиатора

До проведения монтажных работ нужно произвести удаление теплоносителя из системы отопления . Обычно достаточно перекрыть краны отопительного стояка, они располагаются при входе в квартиру, и слить воду. Проводить установку регулятора следует до наступления холодов и отопительного сезона.

После удаления теплоносителя из труб и радиатора можно приступить непосредственно к самой установке:

  1. На некотором отдалении от радиатора обрезают трубы горизонтальной подводки и магистрали, затем отсоединяют.
  2. Устанавливают перемычки между трубопроводами.
  3. С запорного вентиля и термостата снимают хвостовики с гайками и вкручивают в пробки радиатора отопления.
  4. Подключают запорное и термостатическое устройство.
  5. Собирают обратно трубную обвязку батарей и производят её герметизацию.
  6. Систему отопления заполняют теплоносителем и проверяют трубы на протечки

Если терморегулятор был установлен правильно, регулировать температуру в помещении можно будет в пределах 5–30 °С

После завершения всех манипуляций по установке нужно произвести некоторые настройки, чтобы подобрать необходимую температуру. Предварительно следует исключить все возможные факторы, которые могут хоть как-то повлиять на неё (закрыть окна, исключить сквозняки, отключить вентилятор, кондиционер или обогреватель).

Алгоритм действий:

  1. Регулятор устройства нужно двигать против часовой стрелки до максимума. Это положение позволяет теплоносителю свободно проникать в радиатор и полностью заполнять трубы. Когда температура в помещении дойдёт до желаемой отметки или превысит её на несколько градусов, то головку радиатора поворачивают по часовой стрелке обратно.
  2. Радиатор будет постепенно остывать, и в комнате установится оптимальная температура. После клапан медленно приоткрывают. В момент, когда его корпус начинает нагреваться, а из батареи будет доноситься шум поступающего теплоносителя, необходимо прекратить вращение регулятора.

Установке терморегулятора — полезное обновление для дома. Оборудование позволяет поддерживать комфортную температуру в помещении и устанавливается достаточно просто.

Установка терморегулятора на радиатор отопления. Устройство и принцип действия терморегулятора

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

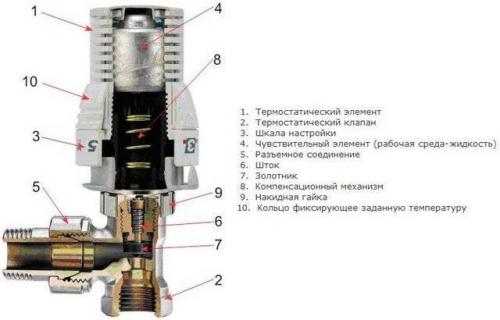

Регулятор тепла на батарею. Какой регулятор тепла можно поставить на батарею 04

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

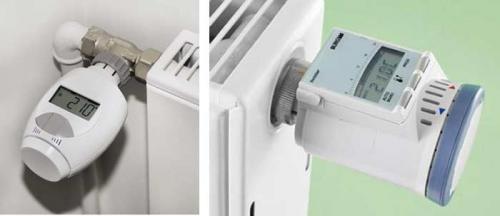

Регулятор тепла на батарею. Какой регулятор тепла можно поставить на батарею 05

Электронный терморегулятор

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Источник: https://stroyvsepodryad.info/stati/termoregulyator-batarei-otopleniya-montazh-avtomaticheskih-regulyatorov-otopleniya

Регулятор тепла на батарею danfoss инструкция по применению. Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

Система отопления является одной из наиболее важных деталей любого дома. К сожалению, именно на неё уходят и наибольшие затраты во время оплаты коммунальных платежей, причем независимо от установленного автономного или централизованного отопления.

Получить комфортную температуру и существенно сократить расходы на оплату счетов за потребленную тепловую энергию помогают термостаты, устанавливаемые на каждую радиаторную батарею.

Особый эффект можно получить установив регуляторы температуры для батарей отопления Danfoss, способные с точностью до 1 градуса поддерживать необходимую температуру в помещении.

Видео автоматический терморегулятор для радиатора отопления. Термоголовка / термостат.
