Соединение силовых проводов

Соединение силовых проводов

Согласно п.2.1.21 ПУЭ, соединение проводов должно осуществляться методом прессовки, сварки, пайки, винтовых или болтовых зажимов. Как видите скрутки в этом списке нет. Поэтому выполнять ею соединение проводов нельзя.

Знаю, каждый из вас сможет привести мне сотни примеров, когда скрутка вела себя лучше, чем один из разрешенных методов соединения. Я в ответ приведу вам сотни примеров того, когда скрутка становилась причиной пожаров.

Методы соединения силовых проводов

Причина в том, что этот метод соединения не обеспечивает стабильное качество соединения. В зависимости от материала провода, химических или атмосферных воздействий, механических воздействий и многих других факторов, одинаково качественная скрутка может вести себя по-разному. Поэтому, если вы хотите соединить провода качественно, то лучше обойтись без нее.

Соединение проводов винтовыми или болтовыми зажимами

Наибольшую популярность получил метод зажима соединяемых проводов. Он позволяет обеспечить достаточно надежное соединение в короткие сроки.

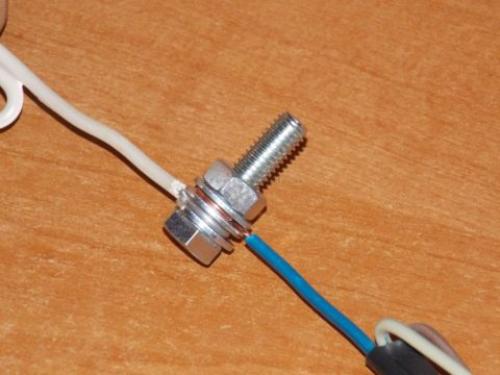

Болтовое соединение провода	Самым простым вариантом является использование обычного болта, или винта и гайки. Соединяемые провода помещают между болтом и гайкой, и зажимают. Но после изолирования место соединения получается достаточно громоздким и не эстетичным. Поэтому сейчас применяются специальные клеммники с винтовым зажимом.

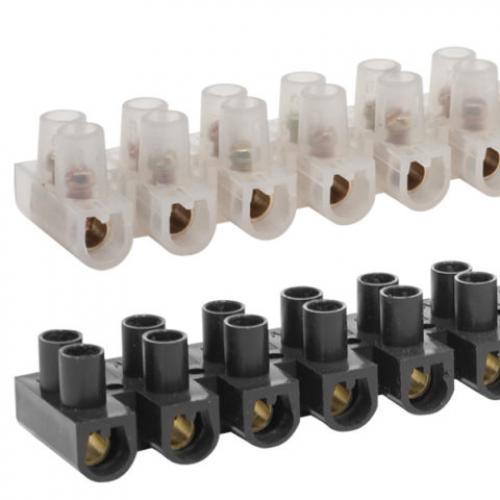

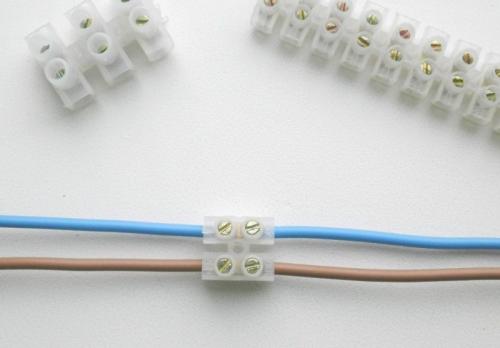

Винтовые клеммы	Винтовой клеммник представляет собой латунную трубку с двумя отверстиями, имеющими резьбу. В эти отверстия устанавливаются винты, которые зажимают помещаемый в трубку провод. Обычно, такое соединение имеет оболочку-изоляцию из ПВХ.

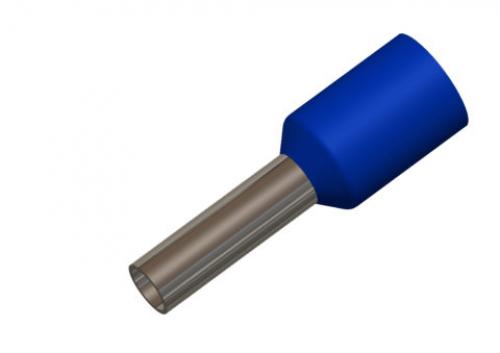

Наконечники для винтового соединения многожильных проводов	Такие клеммники отлично подойдут для соединения одножильных медных проводников. Но если используется алюминиевая или многожильная медная проволока, то при зажатии, винты могут полностью или частично передавить провод. Поэтому, в этом случае следует использовать специальные латунные наконечники, цена которых находится во вполне разумных пределах.
Винтовое соединение проводов и кабелей большого сечения	Для соединения проводников большого сечения существуют специальные болтовые клеммники. Обычно они имеют съемную или открывающуюся переднюю часть. Соединяемые проводники садятся под болт, после чего передняя часть закрывается, исключая, тем самым, попадание к контакту влаги и пыли.

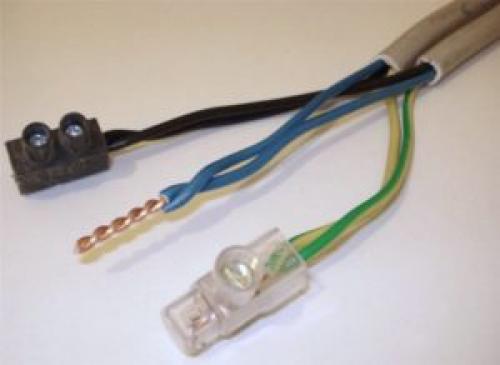

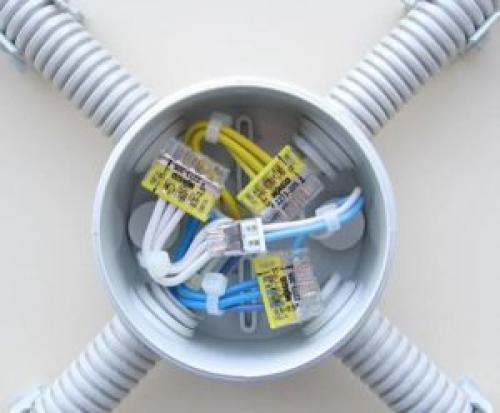

Т образное соединение проводов. Экспертный обзор всех существующих вариантов соединения проводов – от скрутки до пайки и клеммного зажима

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

1. Для первой группы специальное оборудование не требуется.
2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

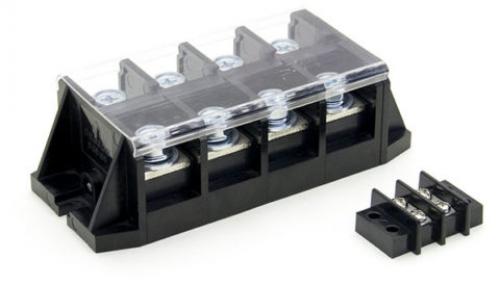

• соединение с помощью клеммных колодок;
• пружинные зажимы;

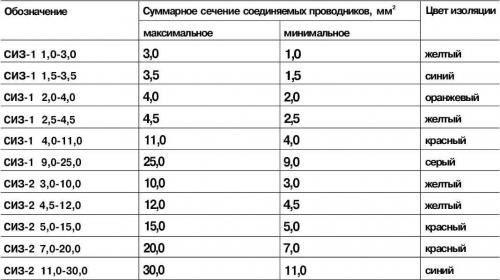

• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы , количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

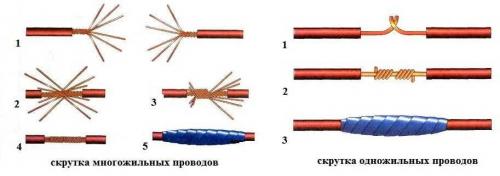

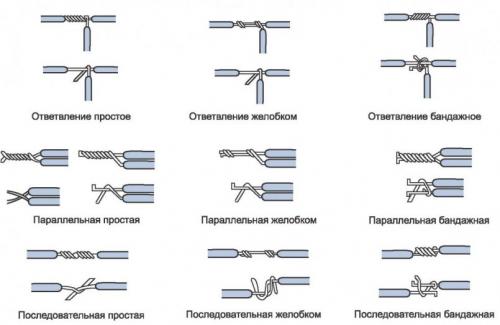

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Как соединить силовой кабель в земле. Немного об электромонтажных работах

Любые работы, тем более связанные с прокладкой электрического кабеля в земле, начинаются со специальных нормативных документов. В первую очередь это СНиП, ГОСТ и ПУЭ. Настоятельно рекомендуем ознакомиться с ними самостоятельно.

Далее мы приведем основные ограничения при прокладке кабеля в земле, согласно вышеупомянутым нормам:

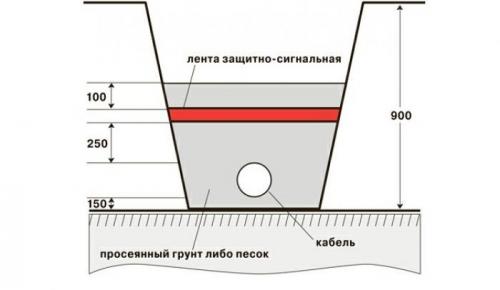

1. Глубина заложения кабеля. Она должна быть не менее 70 сантиметров. Прокладывать кабель выше – на глубине 50 сантиметров – можно лишь в том случае, если сам электрокабель защищен трубой, а общая длина идущей под слоем земли линии не будет превышать 5 метров.



2. Нельзя вести кабель под фундаментом дома! Самое близкое допустимое расстояние от электролинии к фундаменту должно составлять 60 сантиметров. Возможна прокладка линии через фундамент лишь при условии, что кабель защищен металлической трубой.
3. Расстояние от одного до другого кабеля в общей траншее должно составлять минимум 10 сантиметров. На базе этого условия и принято определять ширину канавы.
4. От деревьев необходимо отступать хотя бы на 2 метра , в то время как от кустарников – не менее, чем на 75 сантиметров. Пренебречь условием можно, если кабель защищен.
5. От линии водопровода (либо канализации) до линии электрокабеля должно быть более метра. От трубы газопровода до кабеля – более двух метров.
6. В условиях, когда предусмотрено пересечение двух кабельных линий в рамках одной канавы , слой грунта между ними должен составлять не менее полуметра.
7. Сам по себе проводник обязательно должен обладать специальным бронирующим слоем. Главная задача подобной защиты – уберечь проводку от механических повреждений, а также грызунов.
8. Собрались прокладывать кабель в земле при помощи лебедки? Согласно СНиПу механизм необходимо оснастить ограничителем. Такое устройство дает возможность прокладывать кабель в свободном положении с запасом (чтобы предотвратить излишнее натяжение, а в дальнейшем – повреждения).
9. Для самостоятельного соединения одного электрокабеля с другим нужно использовать специальные муфты.

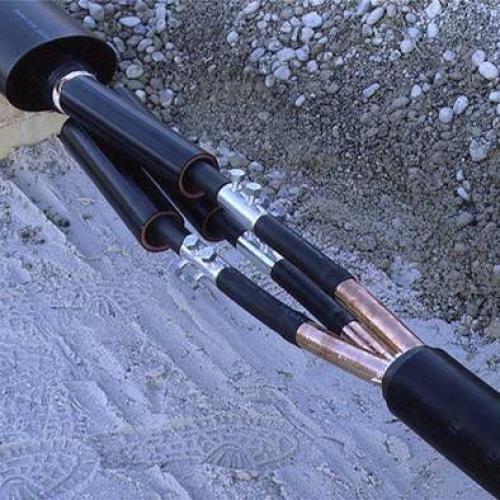

   Соединять кабель при его прокладке под землей можно ТОЛЬКО муфтами. Никаких скруток и изоленты!

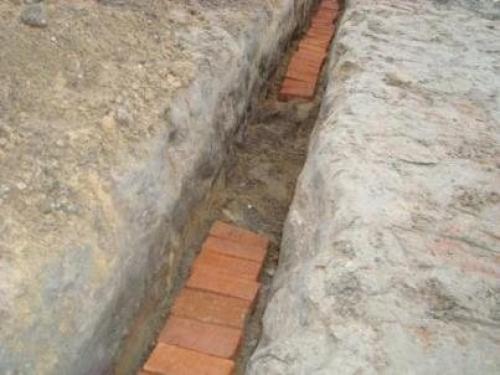

10. Чтобы обеспечить дополнительную защиту , будет нелишним уложить слой кирпича поверх слоя грунта вдоль электролинии. При этом берется исключительно полнотелый кирпич, который принято класть поперек траншеи. Далее все засыпается новым слоем земли и аккуратно утрамбовывается.

    Кирпич обеспечит дополнительную защиту при просадках грунта

11. В конце работ рекомендуется провести сигнальную ленту , оповещающего стороннего человека о проложенном в земле кабеле.

Соединение 3 проводов. Способы соединения проводов

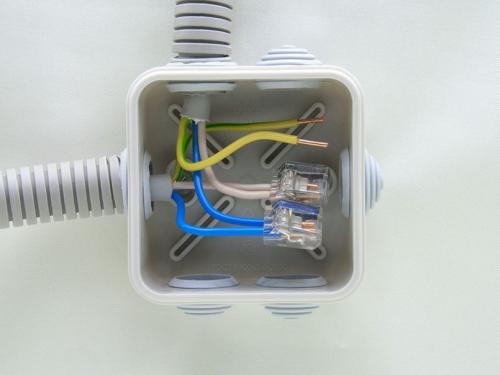

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;
• медь;
• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;
• помещение;
• проводка под землей;
• проведение кабеля под водой.

3. Количество используемых проводов .

4. Совпадает сечение жил или нет .

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов.

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов. Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.
• Не нужно прилагать усилий для выполнения данной работы.
• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.
• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

• соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
• спаивать между собой можно многожильные кабеля;
• более надёжный в эксплуатации и не требует дополнительных проверок;
• относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

• требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
• этот способ требует квалифицированного работника, умеющего работать с паяльником.
• даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Сварка

Чтобы электрический узел в распредкоробке был надёжным, то следует использовать сварку. Способ очень похож на пайку с единым различием. В этом случае вместо паяльника используется сварочный аппарат.

Сварка проводов делается исключительно специалистом. Источник soqewa.lyzateni.ru.net

Достоинства:

• Это самый надежный способ, который используют все электрики.
• Сварка подразумевает нагрев кончиков всех проводов до температуры, при которой они начнут плавиться и образуют цельный шарик, который со временем не расшатается и не потеряет контакт.

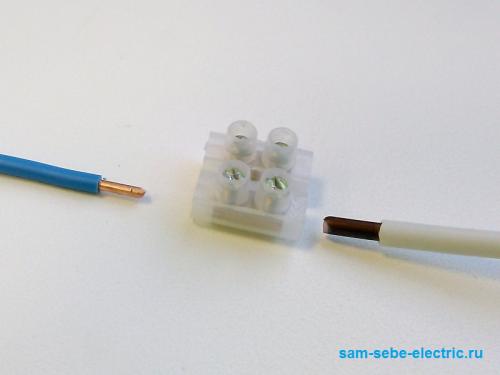

Как соединить провода большого сечения. Как соединить провода?

Кому-то может показаться, что в этом нет абсолютно ничего сложного, однако впоследствии, если не проявить должного внимания, это чревато выходом проводки из строя, и даже невозможностью восстановить ее без проведения капитального ремонта.

Именно поэтому и необходимо знать, в каких случаях и какую методику соединения необходимо применять, чтобы добиться наилучшего результата.

Как соединить два провода

Соединение пары проводов наиболее распространенный случай, когда потребителю необходимо создать цепь, но без разрыва обойтись не получается.

В зависимости от условий эксплуатации различают такие виды соединений:

• · пайка – надежное соединение, используют в низковольтных цепях, электронике и бытовых сетях с незначительной нагрузкой;
• · механический зажим – используется в бытовых и промышленных сетях, в зависимости от мощности нагрузки применяют и соответствующие типы зажимов;
• · механическая скрутка – наиболее простой и всем доступный способ, может использоваться в бытовых сетях.

Наиболее часто, в бытовых условиях, особенно когда необходимо быстро выполнить соединение, а под рукой ничего другого нет, выполняют именно скрутку, а для механической прочности еще и совмещают с пайкой, но при условии, что к линии не будут подключаться мощные нагревательные приборы, что может привести к расплавлению припоя.

В том случае, если такое все же предвидится, то рекомендуется оставить скрутку в первоначальном положении, или воспользоваться зажимом.

Как соединить 3 провода

Довольно часто возникает ситуация, когда требуется соединить не два, а три провода, например, при подаче энергии от одной фазы сразу к двум потребителям, и в таких случаях, наиболее удобным способом соединения является именно механический зажим.

В зависимости от того, насколько велика будет нагрузка, необходимо подобрать и соответствующую модель используемого зажима. Наиболее простой вариант – металлическая гильза, в которую с двух сторон вводятся провода, с одной стороны подающий, а с другой, предварительно скрученные между собой, питающиеся.

Обратите внимание

Если один из проводов имеет большее сечение, то именно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимными винтами.

Если провода небольшого сечения то используется и обычная скрутка всех трех, для плотности соединения используют пассатижи. Место скрутки можно закрыть пластиковым нарезным колпачком.

Как соединить провода разного сечения

Довольно часто приходится соединять и провода имеющие разное сечение, это можно увидеть в распределительных щитах жилых домов, когда от питающей жилы, отходят ответвления к каждой из квартир.

Разница в сечениях, и иногда значительная, прежде всего подразумевает очень плотное соединение, во избежание нагрева в этом месте.

Как раз наиболее применяемым способом соединения в таком случае становится именно скрутка. Несмотря на кажущуюся отсталость такого способа, многие специалисты могут подтвердить, что если скрутка выполнена качественно, то способна выдержать намного большую нагрузку и температуру, чем зажим.

Скрутку целесообразно сделать в том случае, когда необходимо сделать ответвление от магистральной линии, не имеющей разрыва. В таком случае, на выделенном участке, просто снимается слой изоляции, и окончание подключаемого провода обкручивается вокруг сердцевины линии.

Когда все же имеет место разрыв провода, то могут применяться, механические зажимы, или клеммные колодки, да и любое другое устройство, где конструктивно предусмотрена возможность соединения таких размеров сечений.

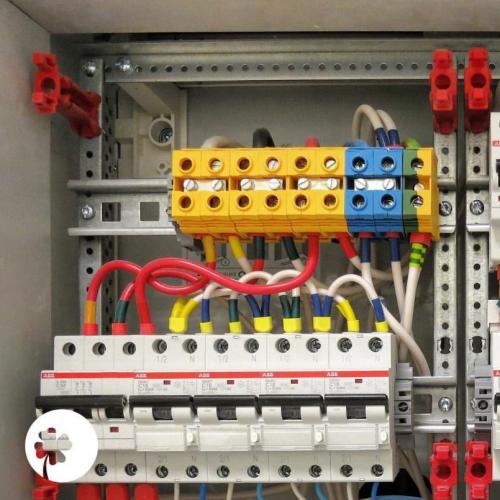

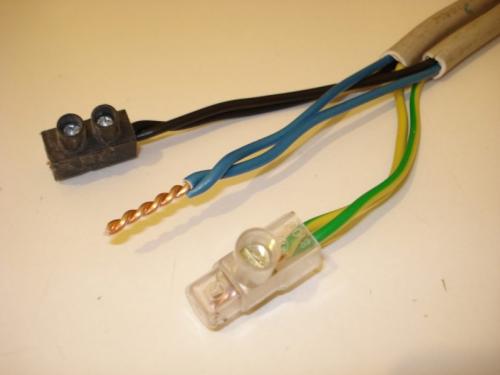

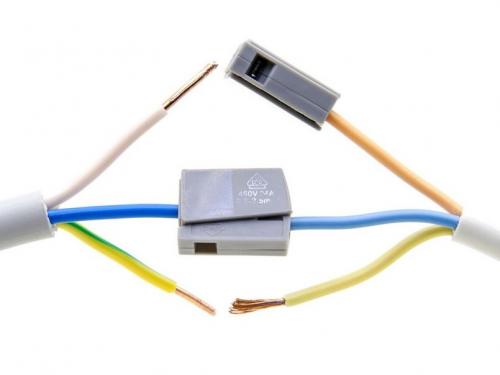

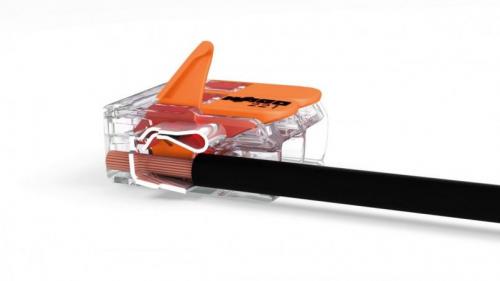

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

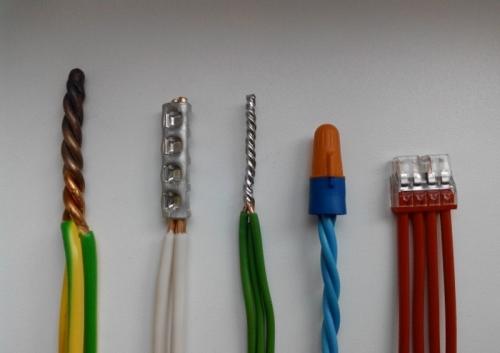

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

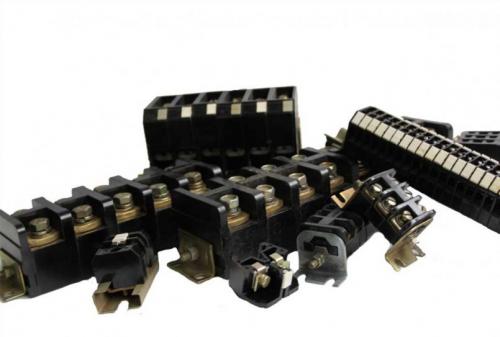

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

• электрическую;
• электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного  использования клеммы. Они — одна из  составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

• ножны;
• окольцованные;
• штыри;
• в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

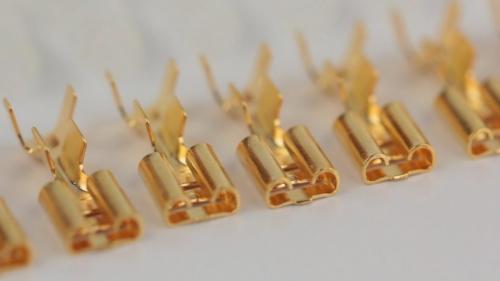

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Кольцевые

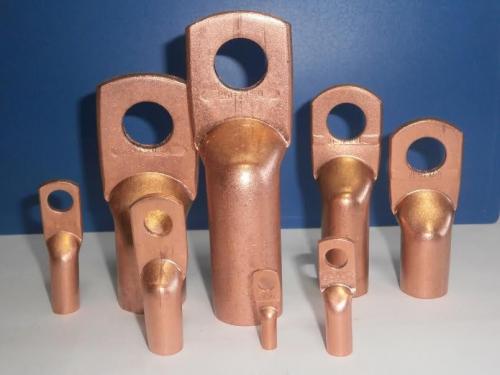

Кольцевые клеммы предназначены под винты. Многие кольцевики выпускаются с небольшим разъемом для зажима по типу вилки. Они рассчитаны под конечное сечение в 4 раза меньше, чем на замкнутое кольцо.

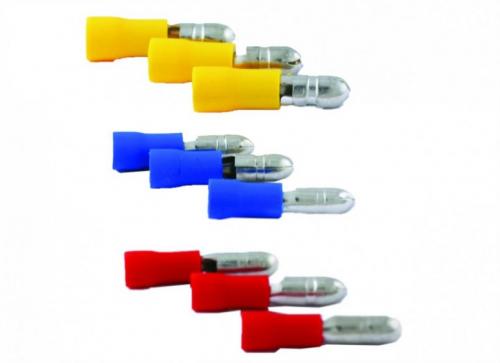

Штыревики

Штыревые соединения похожи на электровилку и розетку. Вилка маркируется символом F2A, а розетка — F2B. Монтаж возможен на проводах диаметром 1,25 – 6,64 мм. Часто применяются в схемах с малым током. Хвостовик защищен изоляционным материалом.

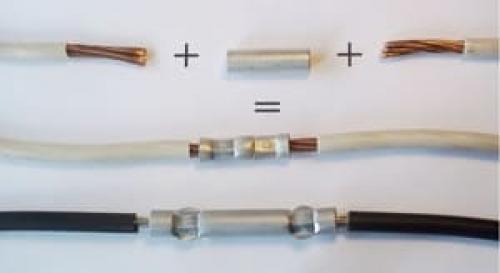

Муфтовые зажимы

Берется трубочка, на её концах сверлятся по два отверстия, в них нарезается резьба. Вставляются провода, зажимаются болтиками. Есть винтовые или безвинтовые зажимы.

Можно обойтись и без болтов, просто эти места сильно сжимаются плоскогубцами. Чаще используются для скрепления одножильных проводов сечением до семнадцати миллиметров.

Способы соединения проводов и кабелей. Соединение с помощью пайки

Чтобы соединить провода таким способом, необходимо овладеть технологией пайки. В первую очередь необходимо зачистить провода, избавившись от ненужной изоляции, до характерного блеска. Следует сразу же сказать, что спаять алюминиевые провода не так просто, поэтому не стоит даже пытаться это сделать, не имея специальных материалов. Что касается меди, то она паяется без проблем. Чтобы пайка была качественной, зачищенные от изоляции концы проводов залуживаются. Для этого они нагреваются с помощью паяльника и прикладываются к канифоли. Канифоль обезжиривает место пайки и припой буквально обволакивает конец проводника тонкой пленкой. После этого концы проводов скручиваются с помощью пассатижей для надежности.

После этого можно приступать к процессу пайки, который является заключительным этапом. Можно считать, что осталось самое простое – нанести на место скрутки необходимое количество припоя с помощью разогретого паяльника.

После остывания, если этого требует технология, места пайки обрабатываются специальным составом, чтобы избавиться от излишней канифоли или флюса, после чего места соединения изолируются с помощью изоляционной ленты или другим способом.

Этот вариант имеет, как свои достоинства, так и свои недостатки. Пайка – это достаточно надежный способ соединения проводов, если по проводам не протекают повышенные токи, приводящие к нагреванию места соединения. Поскольку припой сам по себе мягкий сплав, а температура его плавления сравнительно низкая, то при периодическом нагревании места соединения припой как бы улетучивается, что приводит к ослаблению контакта. Если своевременно не обнаружить проблему, то это может привести к перегреву контакта и возгоранию изоляции. Нетрудно представить, какие последствия ожидают электрическую проводку, а заодно и помещение, в котором она проложена. Именно по этой причине электрики не пользуются подобным способом соединения, хотя существуют и другие негативные моменты.

К негативному фактору следует отнести слабую механическую прочность, хотя она зависит от того, насколько качественно и надежно скручены провода. Учитывая тот факт, что припой сравнительно мягкий, то без проблем, приложив усилие, место пайки можно ослабить, что и является тем негативным фактором. Как правило, опытные электрики не возьмут на себя ответственность, соединяя провода подобным способом, да и времени на этот процесс уходит немало.
