Электрический кабель под землей. Требования к прокладке бронированного кабеля в земле
БКЗ применяются на участках, где имеется повышенный риск механических повреждений кабеля, приводящих к нарушению целостности кабельной линии. При подготовке к прокладке необходимо определиться с типом БКЗ, броня которого будет обеспечивать максимальную эффективность защиты ТЖ в условиях эксплуатации:
- для монтажа в грунтах с высоким содержанием химически агрессивных веществ (солончаки, болотистая почва и т.п.) и зонах воздействия электрокоррозии рекомендуются БКЗ со свинцовой броней или защитой из алюминия;
- для прокладки в зонах, в которых высока вероятность случайных механических воздействий или просадок грунта, используется кабель с проволочной броневой оплеткой;
- при стандартных условиях эксплуатации выбираете кабель в броне из переплетенных стальных лент.
БКЗ с проволочными броневыми оплетками
Важно! Для прокладки БКЗ требуется применять только кабельную продукцию, не имеющую повреждений броневого слоя. Любое повреждение брони делает кабель непригодным для безаварийной эксплуатации в силу его уязвимости к воздействию влаги, подвижкам грунта и агрессии грызунов
БКЗ укладывается в траншее глубиной 70-80 см, выкопанной по намеченной трассе прокладки. В общей траншее можно прокладывать несколько силовых бронированных кабелей при соблюдении следующего условия:
- для кабельной линии мощностью до 10 кВт расстояние между соседними кабелями должно быть не менее 10 см;
- для линии мощностью 20-35 кВт кабельные шнуры должны быть удалены друг от друга минимум на 25 см.
Прокладка кабеля в земле в частном доме. Какой кабель нужен для прокладки в земле на даче: марка тип сечение
Кабель для прокладки в земле выбирают с учетом ряда факторов, в первую очередь – химического состава грунта. Чтобы система оказалась долговечной и надежной, при устройстве подземной линии нужно соблюдать правила ПУЭ и других нормативных документов.
Какие кабели можно прокладывать под землей
В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:
- подвижки грунта;
- грызуны;
- вероятность повреждения при земляных работах.
Отсюда следует, что проводник должен иметь увеличенную механическую прочность.
Поэтому для прокладки в земле используют:
- бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;

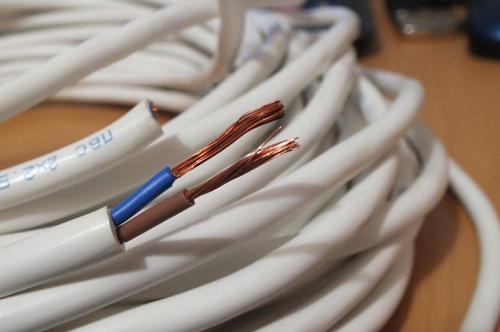

- простые АВВГ и ВВГ в трубе или гофре.
Первый вариант считается предпочтительным.
СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:
- коррозионная активность почвы является низкой или средней;
- отсутствует нагрузка на растяжение;
- участок проложен горизонтально;
- грунт неболотистый, ненасыпной и непучинистый.

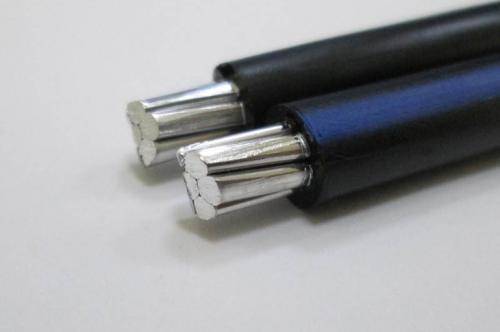

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.
Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.
Характеристики кабелей
Свойства проводника описывают следующие параметры:
- материал жил – алюминиевые или медные;
- их число и сечение;
- их тип – монолитные или многопроволочные;
- материал и класс горючести изоляции и оболочки;
- номинальное напряжение;
- максимально допустимая длительная температура нагрева;
- то же в кратковременном режиме (при коротком замыкании);
- минимальный радиус сгиба;
- прочность на растяжение;
- стоимость погонного метра;
- конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

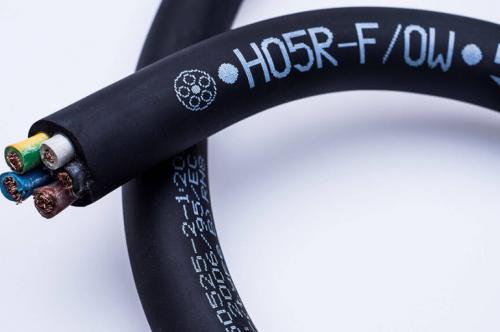

Маркировка с расшифровкой
Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:
- А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
- ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
- Г – «голый». Имеется ввиду отсутствие специальной защиты.
- нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
- лс – низкое дымовыделение (от англ. low smoke).
- 3х16 – 3 жилы сечением 16 кв. мм.
Наличие брони обозначают буквами:
- Б – из ленты;
- К – из круглой стальной проволоки (Ка – алюминиевой);
- П – из плоской.
Тип оболочки:
- Шв – виниловый шланг;
- Шп – то же из полиэтилена.
Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.
Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).
Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.
Особенности бронированных кабелей для подземной прокладки
В состав такого кабеля входят следующие элементы:
- Токопроводящие жилы. Проводят электричество от источника к потребителю.
Прокладка кабеля под землей в трубе. Виды ПНД труб для прокладки кабеля в земле
ПНД труба — материал, который используется для прокладки электрокабеля. В зависимости от поставленных Клиентом задачи строители должны воспользоваться тем или иным видом трубы или гофры.
Рассмотрим вкратце каждый вариант, который

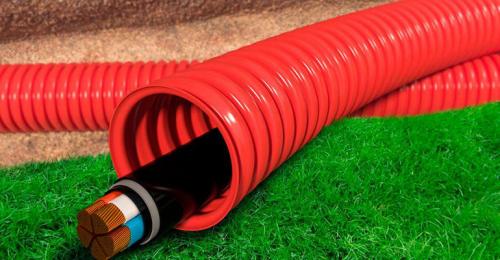

Гофра для прокладки кабеля под землей
ПНД-гофра для прокладки кабеля в земле — идеальный вариант. Строители могут воспользоваться одной из двух видов подобного предмета.
- Легкие гофрированные. Подобный вид гофры для прокладки кабеляв земле пользуется большой популярностью. Она прекрасно гнется, поскольку обладает высокой упругостью. Такая гофра идеально подходит для монтажа электросетей, мощность которых — не более 1 кВт. К таким можно отнести не только телевизионные кабели или для телефонных сетей, но и для бытовой электрики.
- Тяжелые гофрированные. В отличие от легкой, стенки подобной трубы гофрированной дополнительно оснащаются армирующей сеткой. Пусть такая гофра больше весит и обладает меньшей гибкостью, зато уровень защиты повышается в разы, что важно при прокладке кабеля под землей.
Рассмотрим главные отличия гофры для подземной прокладки кабеля от обычной:
- Адаптируемость. ПНД-гофра отличается не только большой стойкостью к ударным нагрузкам и вибрации, но и пластичностью в работе.
- Удобство работы с кабелем. Двустенная гофротруба укомплектована специальной протяжкой — зондом. Благодаря нему специалистом удобнее продевать кабель вдоль длинных участков. Бухты встречаются самые разные. Самые частые вариации — длиной 20, 50 и 100 метров.
- Широкий диапазон рабочих температур. Гофра имеет достаточно большой температурный порог, который она способна выдерживать без разрушительных последствий — от -40 до +90°С.
- Визуальная маркировка. Красную гофру берут, если нужно проложить кабели под землей в траншее. Для такой же задачи берут оранжевую гофру. В остальных случаях достаточно обычной серой.
ПНД трубы для прокладки кабеля под землей
Вместо гофры также можно воспользоваться одной из трех вариаций труб ПНД для прокладки кабеля.
- Безгалогеновая. Отличается повышенной огнестойкостью. Не выделяет опасных соединений, даже если долго находится в зоне возгорания. Более того — самостоятельно тушится. Строители применяют такую трубу для прокладки кабеля внутри зданий.
- Двустенная. Оболочка подобной трубы имеет дополнительный слой из полиэтилена высокого давления, что обеспечивают дополнительную защиту от любых внешних воздействий при прокладке кабеля в траншее в трубе ПНД. Внешняя же оболочка является гофрированной, что увеличивает прочность труб. Внутренняя стенка сделана гладкой — так легче протягивать кабель по всей его длине, даже если смонтирована она в земле.
- Жесткие гладкостенные. Такая труба оснащается стальной проволокой, увеличивающей общую жесткость изделия. Кроме того, она придает трубе дополнительную прочность на изгиб. Такого рода кабель-каналы часто используются при прокладке кабеля внутри кирпичной стены или при монтаже под землей.
Бронированный медный кабель для прокладки в земле. Кабель для прокладки в земле
Прокладка кабеля в земле применяется с целью электроснабжения зданий, сооружений, обеспечения уличного освещения, электроснабжения дачных участков, бытовок, и во многих других случаях.
Этот способ обеспечения электроснабжения весьма надежен, поскольку проложенный в земле кабель защищен от негативных климатических факторов, таких как ветер, дождь, или снег, мороз и т.д. Кабель скрыт под землей, и не нарушает эстетики привычного ландшафта.
Для названной цели используются специальные силовые кабели нескольких основных марок. В зависимости от коррозийной активности грунта, его типа, и условий эксплуатации кабеля в целом, выбирают ту или иную марку силового кабеля.
К примеру, влажный и кислый грунт обладает высокой коррозийной активностью, а в некоторых случаях кабель может быть подвержен растягивающей нагрузке, и тогда ему требуется дополнительная прочность. Бронированные кабели удовлетворяют этим требованиям, и не нуждаются в дополнительной защите при монтаже.
Обычно для прокладки в земле используется бронированный медный кабель марки ВБбШв (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его алюминиевый аналог АВБбШв . Благодаря броне из стальных лент, прокладка этого кабеля осуществляется без дополнительных защитных труб, поскольку именно броня обеспечивает кабелю защиту, как от механических воздействий, так и от грызунов. Допустима и прокладка этого кабеля по воздуху, если речь идет о специальных кабельных сооружениях, или о сырых местах. Стальная броня кабеля обязательно заземляется.
ВБбШв и АВБбШв расшифровывается следующим образом:
А - жилы алюминиевые;
В – изоляция жил из поливинилхлоридного пластика;
Б – броня из двух стальных лент;
б – без наложенной под броней защитной подушки, предохраняющей от коррозии и механических повреждений слои под броней;
Шв – шланг из ПВХ пластика;

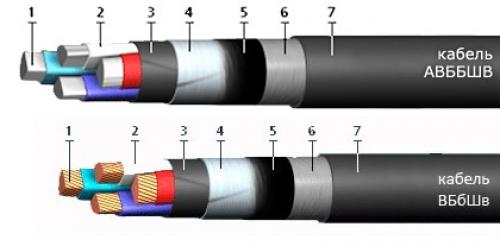

Кабель включает в себя следующие элементы:
1. Жилы токопроводящие (медные или А - алюминиевые), которых может быть от 1 до 5, причем есть вариант 3+1, когда четвертая жила, предназначенная для заземления, имеет меньшее сечение.
Жилы в свою очередь могут быть 1 или 2 класса: одножильными (сечением от 2,5 до 625 кв.мм) или многожильными (сечением от 2,5 до 240 кв.мм).
2. ПВХ изоляция, обеспечивающая цветовую и цифровую (для кабелей сечением 70 кв.мм и выше) маркировку жил: белая или желтая, красная или малиновая, синяя или зеленая, коричневая или черная, либо желто-зеленая, цифры 0, 1, 2, 3, 4.
3. Поясная изоляция из лент ПВХ.
4. Две стальные или стальные оцинкованные ленты, образующие броню.
5. В кабелях сечением выше 6 кв. мм используется битум.
6. В кабелях сечением выше 6 кв.мм дополнительно применяется обмотка полиэтилентерефталатной пленкой.
7. Защитный шланг из ПВХ пластика.
Прокладка кабеля ВБбШв допустима даже в грунте химически активном по отношению к металлу, его можно монтировать вблизи железнодорожных и трамвайных путей, которые могут быть источниками блуждающих токов.
Кабель марки ВБбШв можно прокладывать в местах повышенной взрывоопасности, он устойчив к перепадам температур, а диапазон допустимых температур – от минус 50 до плюс 50 градусов Цельсия, это делает возможным применение кабеля в любой климатической зоне. Кабель монтируют в наклонном и горизонтальном положениях, чтобы исключить растягивающие нагрузки, и таким образом сберечь стальные бронирующие ленты. При прокладке кабеля с барабана недопустимы резкие изгибы.

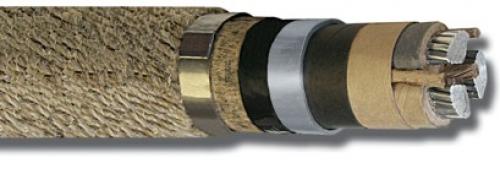

Еще одной популярной маркой кабеля для прокладки в земле является кабель с бумажной изоляцией . Это следующие типы: СБ, СБл, СКл, которые также могут быть как с алюминиевыми жилами, так и с медными. В этих кабелях кроме брони добавлена металлическая оболочка для защиты бумажной изоляции от пагубного действия влаги. Жилы, имеющие секторную форму, обеспечивают экономию пространства и снижают вес кабеля.
Главное предназначение кабеля такого типа – передача электрической энергии при напряжении до 35000 вольт, при возможности прокладки не только в земле, но и в воздушной, и даже в водной среде, если соблюдено условие стационарности. СБ, СБл, и СКл имеют следующую расшифровку:
С – оболочка из свинца;
Б – броня выполнена из двух стальных лент;
К – броня выполнена из стальных оцинкованных круглых проволок;
л – под броней имеется подушка, содержащая слой пластмассовых лент.

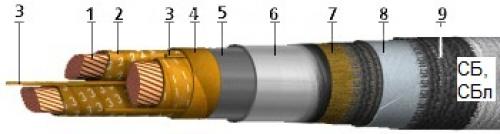

Рассмотрим элементы конструкции этих кабелей (СБ, СБл):
1. Однопроволочная ( 25-50 кв. мм) или многопроволочная ( 25-800 кв. мм) медная токопроводящая жила.
2. Бумажная изоляция, пропитанная нестекающим либо вязким пропиточным составом; Имеется цветовая и цифровая маркировка жил.
3. Заполнительные бумажные жгуты.
4. Поясная бумажная изоляция с пропиткой.
5. Для кабелей под напряжение 6000 вольт и более, предусмотрен экран из электропроводящей бумаги.
6. Оболочка из свинца.
7. Подушка из крепированной бумаги и битума.
8. Броня из стальных лент.
Прокладка кабеля в земле на даче. Выход кабеля
Готовая траншея от дома к участку
На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.
При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.
При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.
Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.
Соединение проводов в земле
По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.
Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.
Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.
Кабель под землей в ПНД трубе. Преимущества использования ПНД труб
Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.
ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки . Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.
Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.
Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические
Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя. При возникновении короткого замыкания изделия препятствуют горению.
