Насос с защитой от сухого хода. Настройка автоматики

02.11.2021 в 20:22

Насос с защитой от сухого хода. Настройка автоматики

Защита от сухого хода насоса включается в зависимости от заданных пользователем показателей давления внутри системы. Чтобы задать параметры функционирования устройств, присутствует специальный регулировочный винт. Он соединяется с пружиной, которая изменяет силу натяжения при его повороте в определённую сторону. Именно при помощи винта пользователь задаёт показатели давления, при которых будет происходить размыкание электрических контактов и прекращение работы насоса.

Большинство моделей имеют стандартные настройки. Нижняя граница составляет 1,42 бар, верхняя – 2,84 бар. Но при необходимости пользователь может изменять указанные параметры. Чтобы увеличить порог для срабатывания устройства, винт поворачивают против часовой стрелки, уменьшить – за часовой.

При ручной регулировке важно установить параметры, которые не превышают давление, создающееся при нормально функционирующем насосе. В противном случае существует вероятность, что оборудование вовсе не будет реагировать на изменения свойств системы, что приведёт к её поломке.

При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.

Конструкция защитного реле Источник 2proraba.com

При настройке защиты от сухого хода важно учитывать и другие рекомендации:

  • Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
  • Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
  • Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
  • При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.

Коротко о главном

Реле, которое предупреждает сухой ход насоса, крайне важное устройство. Оно не допускает холостой ход, который опасен из-за выхода из строя основных составляющих системы водоснабжения.

При выборе реле учитываются характеристики насоса, уровень создаваемого им давления. Принимается во внимание место установки защиты, что влияет на требования к её рабочим параметрам.

Схема подключения реле и сопутствующих агрегатов выбирается с учётом рекомендаций производителей. Также выполняется присоединение устройства к электрической сети и настройка границ срабатывания защиты. Регулировка реле осуществляется при помощи винтов (путём их поворота в одну или другую сторону).

Насос с защитой от сухого хода поверхностный. Защита от «сухого хода».

«Сухой ход» , а именно работа насоса без воды, наравне с проблемой стабильного и качественного энергоснабжения, относится к наиболее частым причинам выхода из строя как насосной части, так и всего насоса в целом. Это, в равной степени, относится как к поверхностным, так и к погружным скважинным насосам.

В насосах для бытовых нужд в качестве основного материала рабочих колес и диффузоров чаще всего используется термопласт (высокопрочный износостойкий пластик), который, отличаясь высокой технологичностью и невысокой ценой, отлично справляется со свое задачей многие годы. Но при работе без воды, которая в нормальных условиях работает и как смазка и как источник отвода тепла, внутренние детали насоса начинают соприкасаться, нагреваться и деформироваться. В крайних случаях может заклинить вал насоса и сгореть электродвигатель. Как правило, после такого испытания, насос либо совсем перестает подавать воду, либо подает её не выдавая своих паспортных характеристик.

«Сухой ход» довольно просто идентифицируется специалистом при разборке насоса и к гарантийным случаям не относится!

Любой производитель насосов указывает, что эксплуатация насоса без воды недопустима. Поэтому так важно предусмотреть защиту от сухого хода, особенно в потенциально опасных с этой точки зрения местах.

Как правило, это следующее:

  • Перекачивание воды из скважин или колодцев с низким дебитом. Виной тому может быть неправильно подобранный насос (с очень высокой производительностью) либо природные явления (в засушливое лето уровень воды во многих колодцах или скважинах падает и дебит колодца/скважины, а проще говоря, количество воды, питающее из подземных источников колодец/скважину в единицу времени, ниже производительности самого насоса).
  • Перекачивание воды из емкостей. Нужно обязательно следить, чтобы насос не выкачал всю воду из емкости и заблаговременно выключать его.
  • Перекачивание воды из сетевых трубопроводов. В этом случае насос врезается непосредственно в сетевой трубопровод и служит для повышения давления в системе. Поскольку давление в сетевом трубопроводе, особенно летом, часто бывает недостаточным, это довольно распространенная схема использования насосных станций. Отследить же, когда в сети пропадет вода, очень часто не представляется возможным.

Без защиты от «сухого хода» насос „не понимает“, что ему надо выключиться при отсутствии воды во всасывающем трубопроводе. Он будет продолжать работать дальше, до тех пор пока не сломается, либо пока его не выключат забывчивые хозяева.

Основные виды защиты от «сухого хода»:

Насос с защитой от сухого хода. Настройка автоматики

Поплавковый выключатель (поплавок) — достаточно недорогой и надежный помощник в защите от «сухого хода» при перекачивании воды из емкостей или колодцев. Существуют поплавки, которые работают только на заполнение емкости. Т.е контакты внутри поплавка разомкнутся и насос остановится, когда емкость заполнится до определенного уровня. Такой вид поплавков скорее нужен для защиты от перелива, а не от «сухого хода». Второй тип поплавков, который работает на опорожнение, как раз наш случай. Кабель поплавка подключается в разрыв одной фазы питающей насос. Контакты внутри поплавка разомкнутся, когда уровень жидкости в емкости / колодце опустится ниже определенного уровня, тем самым останавливая насос. Необходимый уровень срабатывания задается местом установки поплавка. Кабель поплавка необходимо закрепить на фиксированном уровне так, чтобы при опускании поплавка вместе с общим уровнем воды в момент размыкания контактов в емкости еще оставалась вода. В случае же откачивания воды из колодца погружным/поверхностным (самовсасывающим) насосом, закрепить нужно так, чтобы при размыкании контактов вода находилась над всасывающей решеткой / донным клапаном насоса. Стоит отметить, что этот принцип защиты от «сухого хода» реализован практически во всех колодезных насосах различных производителей (у DAB это насосы серии PULSAR ).

Насос с защитой от сухого хода циркуляционный. Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Схема подключения реле давления и реле сухого хода к глубинному насосу. Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

  • Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из глубинной шахты.
  • Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
  • Гидроаккумулятором. Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
  • Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

  • Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
  • Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
  • Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
  • Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.
Изучение особенностей предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.

Источник: https://stroika-i-remont.info/novosti/regulirovka-rele-davleniya-vody-dlya-gidroakkumulyatora-24-litra-otregulirovat-rele

Регулировка реле сухого хода для насоса, как настроить правильно. Датчик сухого хода для насоса – принцип работы и устройство

Существует несколько наиболее распространенных устройств, главная задача которых заключается в защите насосов от работы на сухом ходу. К ним относится:

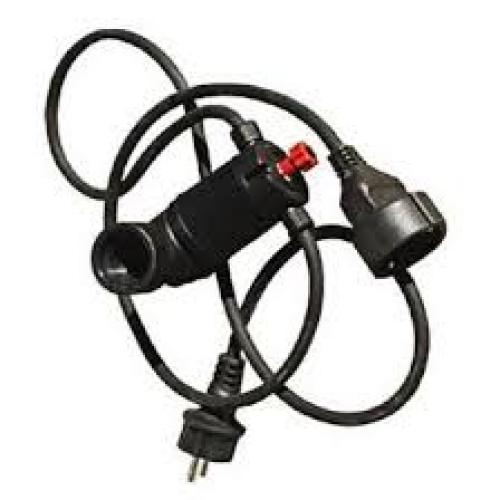

Регулировка реле сухого хода для насоса, как настроить правильно. Датчик сухого хода для насоса – принцип работы и устройство

  • Реле защиты сухого хода;
  • Датчик контроля объема перекачиваемой жидкости;
  • Датчик количества воды – поплавок.

Каждый из перечисленных приборов применяется в различных насосах с разными задачами и функциями. Наиболее часто используемым при производстве насосов является реле защиты сухого хода. Оно обладает достаточно простой конструкцией, однако показывает высокую эффективность при работе центробежных, вихревых и других типов оборудования.

Реле представляет собой простой электромеханический прибор, призванный контролировать давление внутри трубопровода. Как только давление становится меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и агрегат выключиться.

В устройство реле входит реагирующая на колебания давления чувствительная мембрана и группа контактов, которая в нормальном состоянии находится в разомкнутом положении. С палением давления мембрана начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии к мотору насоса.

Каждый датчик сухого хода для насоса рассчитан на работу в среде с определенным давлением. В зависимости от установок завода-изготовителя, оборудование может работать в границах от 0,1 до 0,6 атмосфер. Как правило, реле устанавливается на поверхности вне корпуса насоса, однако есть устройства, вмонтированные внутрь прибора.

Насос с защитой от сухого хода для колодца. Какие насосы бывают?

Проблему нехватки воды отлично решают насосы. Они имеют разные функции, поэтому сильно различаются по типам и характеристикам. Начнем с того, что увидим разницу между скважинным и колодезным типом насосов.

Скважинный насос способен решить многие проблемы, связанные с недостатком воды. Его достаточно включить, и вода будет попадать из скважины прямо в трубу, бак или другую ёмкость. Такой насос поднимает воду, благодаря давлению, на необходимую высоту. Двигатели таких насосов находятся в самом низу и охлаждаются естественным путем, водой, которая поднимается снизу в верх. Скважинные насосы с большой мощностью могут перегреться и сломаться, если воды в колодце недостаточно. Получится, что она не успеет охладить двигатель. Для таких моделей дополнительно можно приобрести защиту от холостого хода (также называют сухой ход). Некоторые модели сразу оснащены такой защитой от хода всухую. Механизм следит за уровнем воды. Если воды мало, то защита подает сигнал отключения аппарата, чтобы тот не перегрелся. Скважинные насосы бывают разных производителей, также отличаются мощностью и другими характеристиками.

Если скважины у вас нет, но имеется колодец, можно взять колодезный насос. Он отличается шириной из-за иного принципа охлаждения двигателя. Прослойка воздуха внутри как раз выполняет функцию охлаждения. Дело в том, что колодец шире скважины. Поэтому вода подается иначе, не сильного устремления вверх. Соответственно, требуется воздушная прослойка (рубашка) для охлаждения насоса. Также колодезные насосы сразу оснащены поплавком. Он нужен для защиты от перегрева. При снижении уровня воды ниже допустимого, поплавок подаст сигнал, насос отключится и не сгорит. Особенно полезна функция для высокопроизводительных моделей или там, где есть проблемы со стабильностью уровня воды.

Значит, основные различия – в принципе охлаждения и ширине, а также системах защиты. Конечно, выбирать нужно тип для своей ситуации. Учесть уровень воды, и откуда она будет подаваться – из скважины, или из колодца.

Видео защита скважинного насоса от сухого хода
