Обслуживание насосной станции. Состав насосной станции и назначение частей

Обслуживание насосной станции. Состав насосной станции и назначение частей

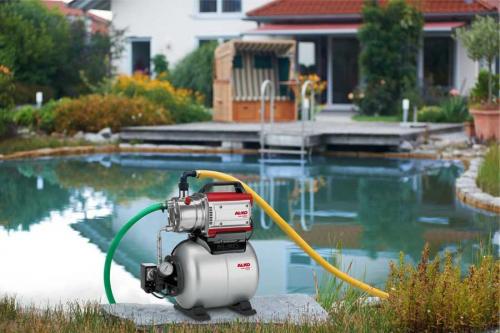

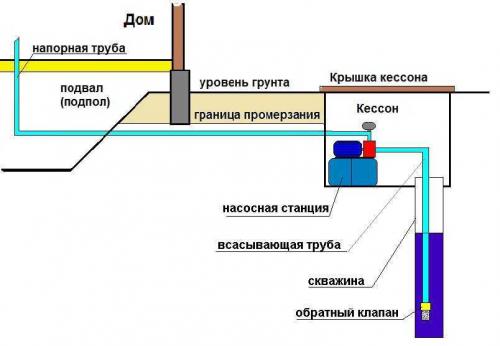

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Ремонт насосной станции. Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно.

Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

• пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
• пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

• Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки – ее застревание.
• Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

Насосная станция включается при закрытом кране. Частое включение и выключение насосной станции — причины и методы устранения

Обустройство собственного источника воды на участке предполагает подключение электроприборов, и насос – главный элемент, обеспечивающий эффективность системы. Если насосная станция часто включается и выключается, что делать, можно определить, только выявив истинную причину неисправности. И если нет возможности пригласить специалиста, придется делать все собственными руками. А инструкции, приведенные ниже, будут действенным подспорьем.

Причины и устранение

Такие симптомы могут наблюдаться, если трубопровод имеет утечку.

И когда есть видимое тому подтверждение в виде потеков, необходимо перекрыть и обесточить систему, а затем устранить течь. Но когда система герметична, то на вопрос, почему часто включается насосная станция, точного ответа нет. Это может быть связано с неправильной работой реле давления, гидроаккумулятора или насоса.

Неправильная работа регулятора давления

Перво-наперво, проверяют достоверность показаний встроенного манометра, если модификация предполагает его наличие. Для сверки можно использовать автомобильный прибор для измерения давления в шинах. Если имеет место отклонение от нормы, указанной в техническом паспорте к насосной станции.

Насосная станция включается очень часто потому, что нижний допустимый порог завышен. Еще одна причина – преждевременное отключение, когда система не наполнилась жидкостью до нужного давления, а датчик срабатывает. В этих случаях реле давления водопроводной системы подлежит замене или ремонту, который выполняют сотрудники сервисных центров. Пока не истек срок гарантии, обслуживание бесплатное.

Проверяем аккумулятор давления

Если гидробак поврежден, и имеет протечь, это видно. Дефекты диафрагмы и отсутствие герметичности груши при визуальном осмотре выявить нельзя. Но чтобы убедиться, что проблема именно в этом, нет необходимости вскрывать резервуар, и все можно сделать собственными руками.

Нажмите на клапан-нипель, и обратите внимание, что выходит из отсечного патрубка. Если это воздух, то поломка не в гидробаке. Но когда вместе с газом из клапана вылетают брызги, то придется разбирать устройство и менять мембрану или грушу в зависимости от типа конструкции. Кстати, утечка может иметь труба, закопанная в грунт, и чтобы выявить эту проблему, придется ее раскапывать.

Проверяем нагнетающий насос

Одной из причин снижения производительности и частого включения является низкое напряжение в сети электрического тока. В результате насосное оборудование работает не в полную силу, и не создает нужного давления. А как только давление падает до нижнего предела, насос снова запускается.

Но возможно, что насос не держит давления постоянно из-за поломки механических узлов или разгерметизации рабочей камеры. Прибор придется разобрать, и осмотреть. Внимание обращают на износ лопаток, вала, подшипников, внутренних стенок камеры. Попавший внутрь мусор свидетельствует о том, что фильтр предварительной очистки неисправен.

Рекомендация

В идеале нужно пригласить специалиста, который занимается обслуживанием автономных систем водоснабжения профессионально. Но если такой возможности нет, важно позаботиться о технике безопасности. Вскрывая корпус приборов (или разъединяя трубы), нужно перед началом работ обесточить систему и стравить воздух или воду. Так вы сбережете здоровье и не навредите оборудованию.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/stati/pochemu-uhodit-voda-iz-nasosnoy-stancii-osobennosti-i-algoritm-deystviy-pri-zapuske-nasosnoy

Самопроизвольное включение насосной станции. Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

• неисправность насоса;
• потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
• засорение патрубка, связывающего блок автоматики с водяной системой;
• нарушение целостности мембраны автоматики;
• подгорание контактной группы автоматики;
• неправильно отрегулированный блок.

Причины сбоев.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика «не видит» состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

1. Отключить питание.
2. Открыть кран водоразбора.
3. Накачать воздух в гидроаккумулятор до необходимого значения.
4. Закрыть кран и подать питание.
5. Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
6. Открыть кран и отрегулировать давление подключения большой пружиной.
7. Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.

Контроль производят по показаниям встроенного манометра.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

• механическое повреждение мембраны;
• утечка воздуха через неплотно затянутые соединения;
• утечка газа через нагнетающий штуцер аккумулятора.

Неисправности насосной станции. Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка
. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети
. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода
или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

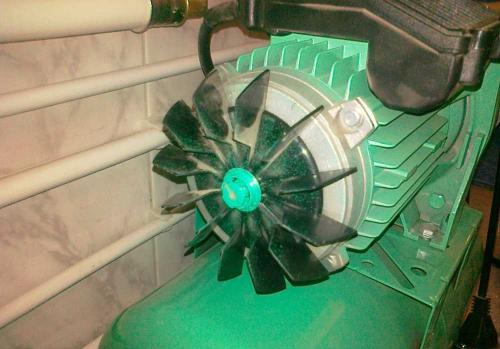

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети
. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке
. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

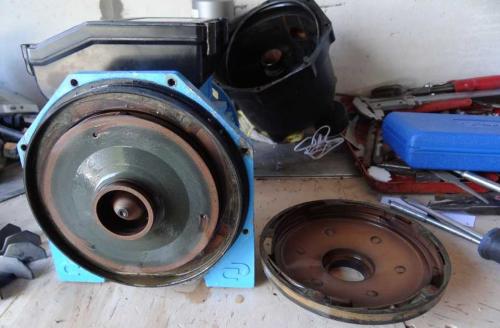

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/princip-raboty-i-ustroystvo-nasosnoy-stancii-vodosnabzheniya-chto-predstavlyaet-soboy

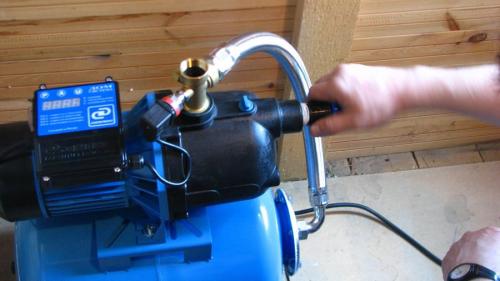

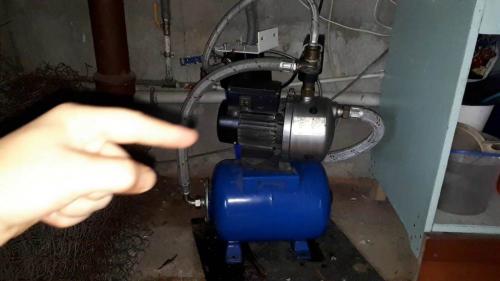

Насосная станция работает рывками, что делать. Насосная станция стала работать рывками: что делать, устранение причины

Как и любое оборудование, насос может работать со сбоями, которые выражаются в нестабильности. Если насосная станция работает рывками, причины могут быть разными, и чтобы исправить ситуацию нужно выяснить, какая из них является истинной.

Причины рывков

Проявления также разнятся. Это когда вода из крана идет рывками или если на лицо скачки давления, создаваемого насосом при всасывании жидкости из скважины или колодца.

Чаще всего подобная ситуация складывается потому, что:

1. В трубопроводе образовалась воздушная пробка. В результате насосная станция работает на то, чтобы ее продавить, и периодически это получается, но как только напор прорывается, давление падает, и насос вынужден снова накачивать давление в системе.
2. Вышло из строя реле давления. Манометр показывает правильно, но происходит несвоевременное включение и отключение насоса. Это связано с заниженным верхним пределом или завышенным нижним порогом.
3. Произошла разгерметизация системы. Это может быть пробоина в трубопроводе, недостаточно плотное соединения, некачественная запорная арматура или повреждения рабочей камеры насоса, а также выход из строя его механических узлов.

В каждом из случаев необходимо произвести ремонт. Предварительно проводится ревизия с целью выявить истинную причину. Если видимых последствий нет, приходится пройти всю цепь от скважины до потребителя.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.

Как уберечь станцию от поломок

Чтобы никогда не ломать голову, почему вода неравномерно течет по трубам, достаточно изначально правильно собрать систему.

Если же проблема уже налицо, то после ремонта нужно проверить, все ли было сделано правильно на этапе обустройства источника. Так, трубы и шланги не должны перегибаться или быть деформированными, что приводит к снижению пропускной способности.

В систему включается обратный клапан, препятствующий обратное течение жидкости по трубопроводу. Проверяют, правильно ли подобрана мощность насоса. Для этого в расчет закладывают глубину залегания воды в скважине или колодце, удаленность источника от дома, количество потребителей. Дебит источника не может быть меньше производительности, указанной в техпаспорте на насосную станцию.

Любое негерметичное соединение может стать причиной подсоса воздуха, который вызывает перебои в подаче воды. А попытки сэкономить, исключив из системы какой либо из узлов всегда приводит к тому, что она работает неэффективно. Но все это можно исправить, если правильно подобрать все компоненты и смонтировать их в нужной последовательности. Процедура несложная, если подойти к вопросу с должным вниманием.

Источник: https://avtonomnoe-vodosnabzhenie.aystroika.info/novosti/pochemu-nasosnaya-stanciya-rabotaet-rasprostranennye-vazhnye-prichiny-chastyh-polomok

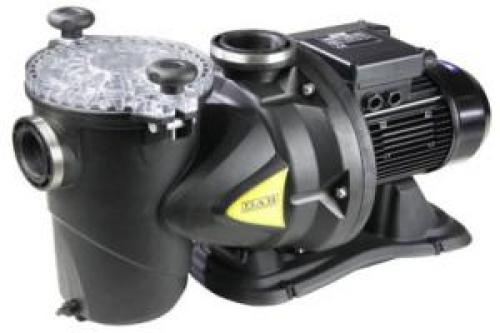

Как часто должна включаться насосная станция. Конструкция оборудования

Стандартная насосная станция водоснабжения для частного дома является совокупностью отдельных устройств, которые объединены между собой.

Чтобы выполнить ремонт такого оборудования самостоятельно, необходимо учитывать все конструктивные особенности, а также уметь правильно определить причину неисправности.

Устройство насосной станции :

• погружной или поверхностный насос , осуществляющий перекачивание жидкости и поддерживающий стабильное внутрисистемное давление;
• трубопровод с обратным клапаном , предотвращающим обратный заброс воды в случае отключения насосного оборудования;
• мембранный бак или гидроаккумулятор , являющийся герметичной емкостью, разделенной на части посредством эластичной мембраны и предназначенный для создания небольшого резерва воды;
• блок управления , установленный на участке между мембранным баком и насосом, и представленный манометром и реле давления.

Контрольные приборы позволяют правильно оценивать уровень внутрисистемного давления, управляют работой насосной системы, осуществляя их своевременное включение и отключение.

Насосная станция включается после того, как давление в системе упадет до показателей 1,0-1,6 атмосферы.

Отключается оборудование только при достижении верхних показателей давления.

Например, в условиях частного одноэтажного дома, стандартный верхний порог давления составляет 2,6-3,0 атмосферы.

А что вы знаете про нормы температуры теплоносителя в системе отопления ? До какой степени должны быть разогрета жидкость и какая у нее температура на выходе «обратки», прочитайте в полезной статье.

Как выбирать шампунь для автомойки высокого давления, написано на этой странице.

Часто включается насосная станция. Причины неисправности, как устранить.

Моя насосная станция служит верой и правдой уже восьмой год. На корпусе, конечно, появились следы ржавчины из-за конденсата, на ее работу это никак не влияет, справляется со своей задачей. Как и любой механизм, насосная станция требует периодического обслуживания, дабы не доводить до серьезных поломок. Бывают и мелкие проблемы, которые легко устраняются. Например, часто включается насосная станция, почему это происходит и что делать в таком случае.

Причины частого включения насосной станции

На самом деле, причин появления такой неисправности, как частое включение, всего три. Выявить их достаточно просто, равно как и устранить.

Почему часто включается насосная станция:

1. малое давление воздуха в гидроаккумуляторе или его полное отсутствие;
2. разрыв мембраны (груши) гидроаккумулятора;
3. выход из строя обратного клапана.

Что делать и как устранить поломку

Естественно, для начала нужно выяснить, с чем связана данная проблема. Будем двигаться от простого.

1. Давление в гидроаккумуляторе. На задней стенке гидробака расположен пневмоклапан, который закрыт пластмассовой крышкой.

Снимаем крышку, для удобного откручивания есть специальные углубления для пальцев.

Проверим, есть ли вообще воздух в гидробаке. Нажимаем на ниппель спичкой, будет слышен характерный звук выходящего воздуха. Нет звука, значит бак пуст.

Можно пропустить данную процедуру, сразу использовать манометр. По правилам оно должно быть на 0,2 бар ниже значения минимального давления запуска. Подробнее об этом здесь . Если показатель меньше нужного уровня берем насос, я использую обычный ручной. Немного подкачав, проверяем давление.

Важный момент: предварительно отключите насосную станцию от сети, откройте кран (смеситель) и слейте воду.

Как определить нужное давление без манометра? Данную процедуру я делаю на глазок. Когда мы закачиваем воздух в бак, из крана начинает течь вода. Качать нужно до тех пор, пока напор не станет практически таким же, как если бы насосная станция была подключена к сети и поднимала воду.

Проверку давления рекомендуется проводить раз в месяц.

2. Целостность мембраны. Опять же нажимаем спичкой на пневмоклапан, если из него потекла вода, однозначно, груша порвалась и потребуется срочная замена.

Чтобы добраться до нее, мне потребовалось отсоединить насосную станцию от всасывающей магистрали, а также снять напорные шланги от находящегося сверху выходного отверстия.

Откручиваем болты, на которых крепиться крышка бачка, она же прижимает мембрану. Вытаскиваем порвавшуюся грушу, промываем и просушиваем бак. Собираем в обратной последовательности с уже новой мембраной.

Кстати сказать, разрыв может быть связан не только с тем, что мембрана потеряла свои качества, износилась. Это может произойти из-за недостаточного количества воздуха в бачке.

3. Обратный клапан. Для проверки отсоединяем насосную станцию от всасывающей магистрали, из клапана не должна вытекать вода.

Если клапан пропускает воду, не спешите покупать новый. Снимите его и внимательно осмотрите, возможно, что внутрь попал посторонний предмет и не дает клапану правильно работать.

Мы разобрали возможные причины, из-за которых часто включается насосная станция. Лучше вовсе не доводить до поломок, вовремя проводить обслуживание. Напомним, средний срок службы насосной станции составляет 5 лет.
