До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

• Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
• Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
• Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
• Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
• При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.

• Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
• Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.

Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

Нужен ли теплый пол в частном доме. Теплый пол: за и против нужен ли в частном доме или квартире

или стандартное радиаторное отопление.

Мы расскажем о том, как устроен каждый тип отопления, об их положительных и отрицательных сторонах. Вы узнаете — какой вид лучше подходит для квартиры, а какой для частного дома.

Теплый пол в квартире: за и против

Есть два вида тёплых полов: водяной и электрический. Полы с подогревом не портят дизайн помещения, так как скрыты под напольным покрытием (кафельная плитка, линолеум, ламинат и т.д.), и экономят до 30% затрат на отопление.

Особенно рекомендованы нагревательные напольные устройства семьям с детьми, ведь они по долго играют на полу. Следует сказать, что обходятся эти системы дорого, да и монтаж трудоёмкий, кроме инфракрасной плёнки.

Рассмотрим каждый вид подробно.

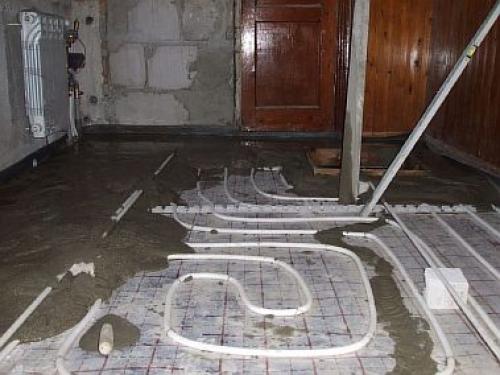

Водяной пол

Водяной тёплый пол — распространённая модель обогрева. Основной элемент — трубопровод, он может быть из полипропилена или металлопластика. В качестве теплоносителя, который циркулирует по магистрали, применяется вода или антифриз.

«Пирог» гидропола состоит из: основания, гидро и теплоизоляции, нагревательного элемента и бетонной стяжки. Есть ещё один вариант — настильный, трубы прокладываются в пазы теплоизоляционных плит или монтируются на лаги.

Кроме того, устанавливается:

• циркуляционный насос — он отвечает за перемещение жидкости по трубопроводу;
• коллекторная группа, её функция — распределять воду по трубам и контролировать температурный уровень.

Для работы водной системы требуется источник тепла — нагревательный котёл, но в квартирах — источником служит центральное отопление,. Так как врезка в общую систему может снизить уровень обогрева соседей.

Принцип работы гидрополов основан на конверсии, то есть, нагревательный элемент прогревает стяжку, а она отдаёт тепло предметам.

Плюсы гидропола:

• равномерный прогрев;
• отсутствует перемещение пыли по комнате, как при отоплении радиаторами;
• возможность регулировать температуру в отдельной комнате;
• совмещение с любым отделочным материалом, который разрешён к использованию с греющими полами;
• повышенная эстетика — батареи не портят дизайн помещения;
• не привязанность к расстановке мебели;
• долгий срок службы;
• не пересушивает воздух;
• не излучает электромагнитных волн;
• создаёт благоприятную атмосферу в доме — пол тёплый, а воздух в районе головы менее нагретый, что полезно для здоровья.

Кроме того, так как максимальный уровень нагрева теплоносителя в тёплых полах 50 градусов, против 90 в радиаторах, то это приводит к значительной экономии теплоресурса.

Среди минусов гидрополов — существенные затраты на приобретение компонентов, трудоёмкость и продолжительность монтажного процесса. Ведь при заливке бетонной стяжки требуется месяц для её высыхания.

Настильный способ обустройства полового обогрева быстрее, но всё равно трудоёмок. Кроме того, есть риск протечек, и затопления соседей снизу. Чтобы определить место протекания и произвести ремонт, требуется полный демонтаж стяжки, а это грязная и тяжёлая работа.

Для многоквартирных домов, важную роль играет большая толщина «пирога», она значительно уменьшает высоту потолков.

Первое включение водяных полов нужно начинать с малых температур (+20 градусов), чтобы не потрескалась стяжка, и поднимать градус до рабочего уровня 2 — 3 дня.

При эксплуатации, включать прибор следует с наступлением первых холодов, так как прогрев долгий, и делать это надо постепенно. Нельзя допускать превышения температуры, это может привести порыву магистрали.

Тёплые полы с циркулирующей водой по трубам нуждаются в обслуживании: опрессовка, контроль давления и наличия воздуха в трубах, осмотр фитингов и швов на течь, проверка температурного уровня, и настройка. Все эти действия в основном производятся в начале сезона, перед запуском системы.

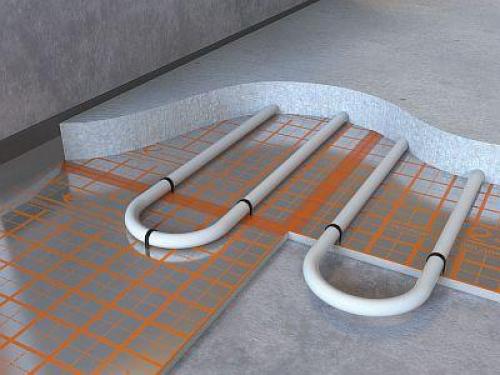

Теплый пол, как правильно сделать. Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

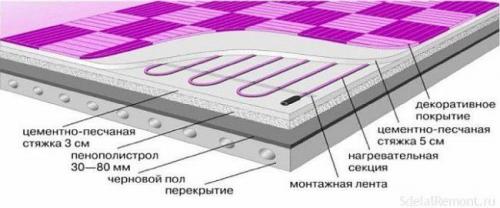

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.
