Мы расскажем вам как армировать ленточный фундамент. Напоминаем, что в этом цикле статей мы показываем строительство небольшой мастерской. Но эта же самая технология используется и при строительстве дома или другого крупного строения, для заливки большого количества бетона, например про строительстве патио или террасы. Разница состоит в том, что при большом строительстве обязателен проект, разрабатываемый специалистами, в котором уже обязательно ведутся расчеты фундамента.
Если вы перешли к чтению этого материала, значит вы уже подготовили траншеи под ленточный фундамент . Теперь нужно соорудить жесткую опалубку из досок размерами 50×10см, установить ее в траншеи и закрепить досками с такими же размерами. Бетон будет давить на опалубку, именно поэтому ее нужно укрепить распорками. Кроме того, между досками опалубки для фундамента не должно быть видимых щелей, иначе бетон будет просачиваться сквозь них.
Для армирования и сооружения опалубки для фундамента вам потребуется следующее:
Материал:
• доски 2,5×10см
• гвозди / саморезы
• арматура или готовый каркас
• вязальная проволока
Инструмент:
• защитные очки и перчатки
• рулетка, маркер, угольник
• циркулярная пила / лобзик
• ножницы для арматуры / болгарка
• вязальный крючок для проволоки
• молоток
Армирование ленточного фундамента
Первым шагом армируем траншеи будущего фундамента. Это делается не всегда, если конструкция очень легкая, фундамент можно не армировать.

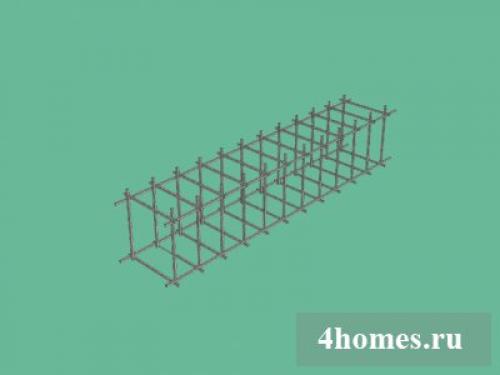

Каркас из арматуры удобнее конструировать на поверхности, для чего поперек траншей каждые 0,5м положите доски, способные выдержать вес готового каркаса. Можно купить готовый пространственный каркас, тогда работы по армированию ленточного фундамента сведутся к минимуму. Но можно связать каркас и самостоятельно, предварительно нарезав арматуру на отрезки нужного размера и затем связать их в подобную конструкцию:
армирование и опалубка для фундамента
Внимание! Все схемы увеличиваются кликом.
Обратите внимание, что поперечные короткие отрезки арматуры, лежащие в двух горизонтальных плоскостях (верхней и нижней) образуют как бы «восьмерку», то есть: один конец куска арматуры заведен перед вертикальной арматурой, второй конец заведен за нее.
После того, как конструкция из арматуры завершена, ее необходимо опустить в траншеи. Для чего вам нужно по одной вытащить доски, на которых она сейчас установлена, пока вся конструкция не опустится вниз на дно траншеи.
Каркас в траншеях должен стоять ровно, ведь непосредственно на него будут опираться стены мастерской.
Опалубка для фундамента
После того, как каркас установлен, приступаем к сооружению опалубки.

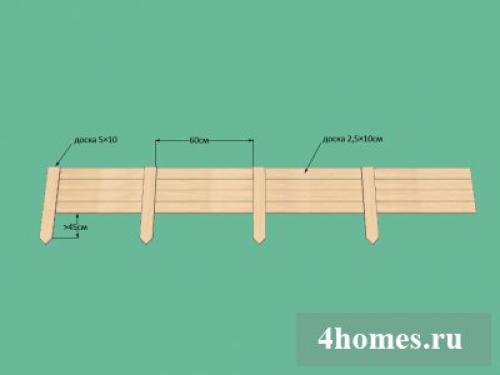

Для опалубки нужны доски 5×10см для опор и 2,5×10см для бортов.
армирование и опалубка для фундамента
Высота опор зависит от глубины траншей. Расстояние между опорами составляет 0,5-0,6м. Опоры и борта должны быть строго перпендикулярны друг другу, что проверяется с помощью угольника.
армирование и опалубка для фундамента
Для того чтобы опалубка для фундамента была устойчива необходимы распорки, которые изготавливаются из досок размерами 5×10см. Распорки устанавливаются под углом в 45°, поэтому их края обрезаются под этим углом и саморезами крепятся к опорам опалубки, второй край распорки вкапывается в землю как минимум на глубину 40-45см.
Опалубка для фундамента устанавливается под уровень. Несколько частей опалубки соединяющихся в одну горизонтальную линию выравниваются по шнуру.
Когда закончите устанавливать опалубку, вам нужно будет скрепить внутренний арматурный каркас с опалубкой. Для этого с шагом 50-60см вверху прибивается доска размерами 5×10см, так как это видно на фото выше. Для лучшей изоляции фундамента часто по его внешнему периметру устанавливаются плиты пенополистерола (пенопласта), который защищает фундамент от воздействия низких температур. При строительстве небольших легких строений это делать не обязательно.
Вязка арматуры под фундамент. Работы по укладке арматуры
При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».
В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.
Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.
Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:
- Собранный нижний пояс укладывают на подпорки.
- Устанавливают поперечные прутки.
- Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
Как закрепить арматуру в опалубке. Схема армирования

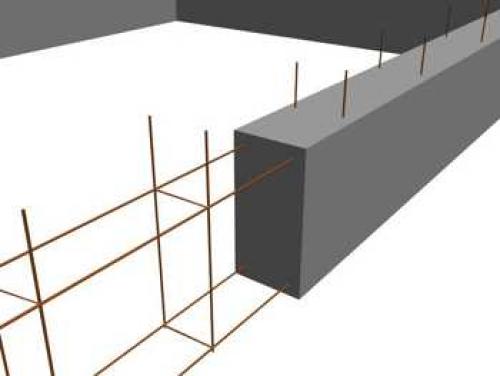

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.
Армирование ленточного фундамента при высоте ленты не более 60-70 см
На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.
Для большинства ленточных фундаментов армирование выглядит именно так
Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.
Для ускорения работы при вязке арматурного пояса используют хомуты
Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.
Какая арматура нужна
Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.
В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

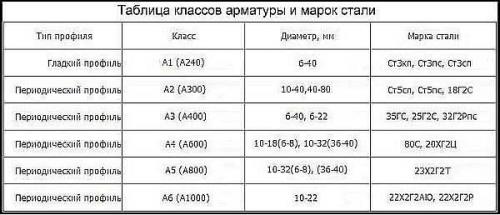

Классы арматуры и ее диаметры
Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.
