Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.
Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.
Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

схемы

при подключении люминесцентных ламп используется особая пуско-регулирующая техника – пра. различают 2 вида пра : электронная – эпра (электронный балласт) и электромагнитная – эмпра (стартер и дроссель).

схема подключения с применением электромагнитный балласта или эмпра (дросель и стартер)

более распространённая схема подключения люминесцентной лампы – с использованием эмпра. это стартерная схема включения.

Принцип работы: при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.
Основные недостатки

• В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.

• Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)

• Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.

• Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.

• Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем . Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт
Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

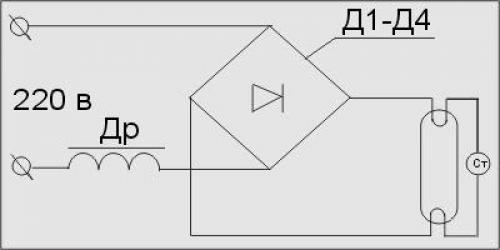

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

Подключение люминесцентных ламп эпра. Устройство электронного балласта для люминесцентных ламп

Электронный пускорегулирующий аппарат (ЭПРА) – это сложное электронное устройство, работу которого по принципиальной схеме поймет не каждый. Поэтому мы вначале покажем структурную схему, объясним назначение всех элементов, а потом уже кратко рассмотрим принципиальную.

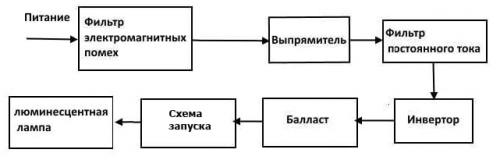

Структурная схема электронного балласта

На входе ЭПРА должен присутствовать фильтр электромагнитных помех задача которого подавлять электромагнитные помехи, которые генерируются в электронном балласте. Если фильтра не будет, то помехи могут нарушить работу электронных устройств, находящихся рядом. Кроме этого, от ЭПРА в электросеть могут «просачиваться» высокочастотные помехи. Некоторые производители из страны с самым большим населением не впаивают на печатной плате элементы, относящиеся к фильтру, хотя места для них предусмотрены. Такое «жульничество» трудно заметить, так как ЭПРА работать будет. Только «вскрытие» и осмотр специалистом поможет выяснить – есть в электронном балласте фильтр или нет? Поэтому стоит выбирать ЭПРА только известных производителей.

Именно здесь должен находиться фильтр электромагнитных помех

После фильтра помех следует выпрямитель , собранный по обычной диодной мостовой схеме. Для питания лампы сетевая частота в 50 Гц нас не устраивает, так как она вызывает мерцание лампы и хорошо слышимый шум дросселей. Для того чтобы этих неприятных вещей не происходило, в ЭПРА генерируют напряжение высокой частоты 35—40 кГц. Но для того чтобы можно было его получить необходимо иметь «исходное сырье» в виде постоянного напряжения. С ним легче делать различные преобразования.

Схема коррекции коэффициента мощности нужна для того, чтобы уменьшить влияние реактивной мощности. ЭПРА имеет индуктивный характер нагрузки, следовательно, ток отстает от напряжения на некоторый угол φ. Коэффициент мощности — это не что иное, как cosφ. Если отставания по фазе нет, то нагрузка активная, ток и напряжения полностью синфазны и поэтому φ=0°. А значит cosφ=1. Мощность вычисляется по формуле P=I*U* cosφ (I – это ток в Амперах, а U – это напряжение в Вольтах). Чем больше будет отставание по фазе тока, тем меньше будет коэффициент мощности cosφ и тем меньше будет полезная активная мощность и больше реактивная, которая бесполезна. Для того чтобы скорректировать отставание тока в схеме коррекции применяются конденсаторы, емкость которых точно рассчитана. В результате cosφ способен в хороших ЭПРА достигать значения 0,95. Это достаточно много!

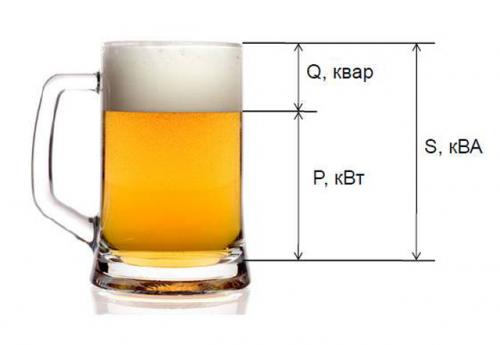

Одно из лучших объяснений реактивной мощности (Q — это именно она)

Фильтр постоянного тока предназначен для сглаживания пульсаций, которые неизменно присутствуют после выпрямления диодным мостом. В результате получается постоянное напряжение 260—270 В, которое не совсем идеальное, так как небольшие пульсации все равно присутствуют, но совершенно достаточное для дальнейшего преобразования. Фильтр постоянного тока – это чаще всего электролитический конденсатор большой емкости, который подключается параллельно. Графики напряжения в зависимости от времени показаны на рисунке.

Схема подключения люминесцентной лампы. Подключение люминесцентной лампы

Схемы подключения люминесцентных ламп

С повышением цен на электроэнергию, приходится задумываться о более экономных светильниках. Одни из таких используют осветительные приборы дневного света. Схема подключения люминесцентных ламп не слишком сложна, так что даже без особых знаний электротехники можно разобраться.

Хорошая освещенность и линейные размеры — преимущества дневного света

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.

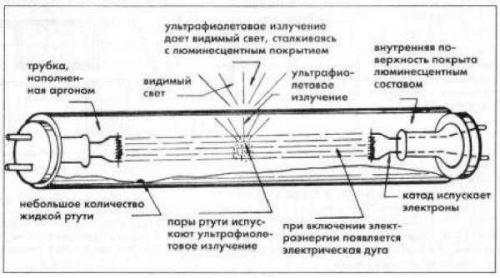

Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего — аргоном. Свечение начинается при наличии паров ртути, разогретых до определенной температуры.

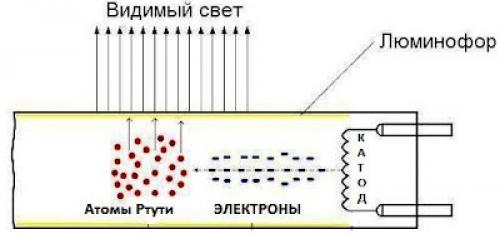

Принципиальное устройство люминесцентной лампы дневного света

Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства — ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.

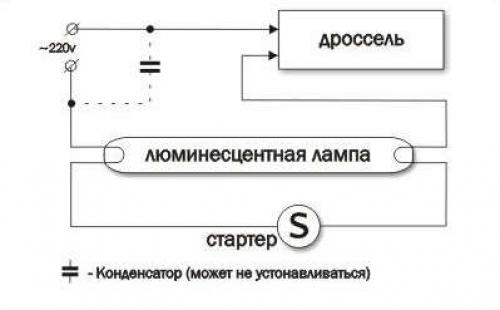

Схемы со стартером

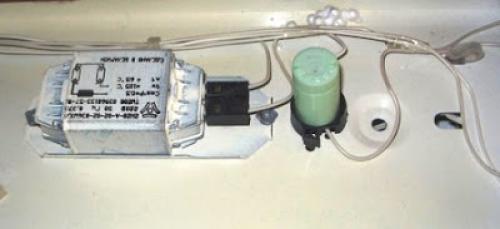

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

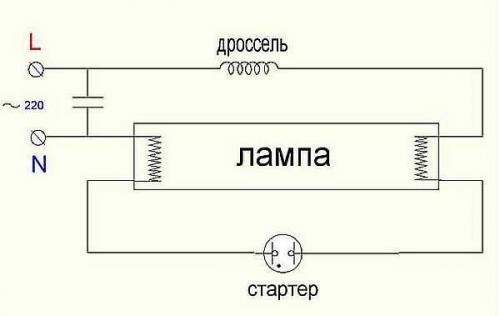

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Подключение люминесцентных ламп без стартера. Запуск лампы дневного света без стартера

Широко используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.На рисунке показана схема, которая позволяет устранить перечисленные недостатки. Нет привычного гудения, лампа загорается моментально, отсутствует ненадежный стартер, и, что самое главное, можно использовать лампу с перегоревшей нитью накала.

Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 1,5 раза больше питающего напряжения. Конденсаторы С2, СЗ желательно чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице.

Диоды Д2, ДЗ и конденсаторы С1, С4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостейС1, С4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работы лампы Л1, рассчитанной на напряжение 220 В.Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается.

Данные элементов схемы в зависимости от мощности люминисцентных ламп приведены в таблице.

Подключение эпра на 4 лампы. Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

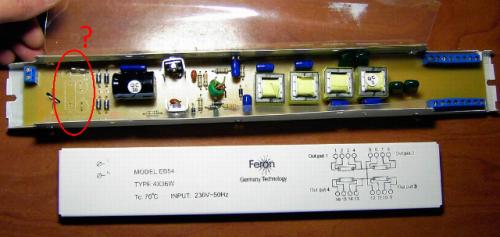

ЭПРА в сборе (вверху) и его «начинка»

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Типовая структурная схема ЭПРА

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

В этой схеме пуск лампы производится на холодных спиралях конденсатором, образующим резонансный контур

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Холодный пуск сокращает срок службы ЛЛ, поскольку в таком режиме при образовании разряда из холодных катодов вырываются куски активной массы, разрушая покрытие, обеспечивающее стабильный разряд. В результате увеличивается рабочее напряжение ЛЛ и напряжение запуска. Они не в состоянии обеспечить ЭПРА.

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Подключение люминесцентной лампы с дросселем. Схема подключения люминесцентной лампы

Теперь пора узнать, как подключить ЛДС к дросселю и стартеру.

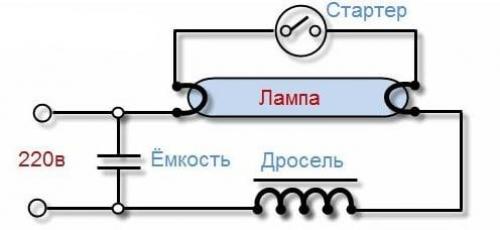

Схема подключения одной люминесцентной лампы

Как это работает?При подаче на светильник напряжения практически все оно, протекая через дроссель, прикладывается к стартеру, поскольку тока через саму лампу нет. За счет тлеющего разряда биметаллическая пластина в стартере разогревается и замыкает цепь, подавая на спирали полное напряжение сети. Тлеющий разряд в стартере гаснет, биметаллическая пластина остывает и размыкает цепь, но к этому времени спирали лампы уже разогреты. За счет обратной самоиндукции дроссель формирует короткий высоковольтный (около 1 кВ) разряд и зажигает лампу.

Важно! Если старта не произошло, то процесс пуска повторяется. Ты наверняка видел старые ЛДС, которые часами «моргают», не могут зажечься.

Теперь напряжение на стартере недостаточно для начала в нем тлеющего разряда, и в дальнейшей работе светильника он не участвует. В работу включается балласт, который ограничивает ток через газоразрядный прибор на заданном уровне. Величина его зависит от мощности дросселя. Именно поэтому я упоминал выше, что мощность дросселя должна соответствовать мощности ЛДС. В противном случае ток будет слишком мал или слишком  велик.

Наглядная иллюстрация работы люминесцентного светильника со стартером и электромагнитным дросселем

Пару слов по поводу конденсатора, стоящего на входе схемы. Имея большую индуктивность, балласт потребляет не только активную, но и реактивную энергию, причем последняя расходуется впустую – на нагрев самого дросселя. Конденсатор, который называют компенсирующим, уменьшает расход реактивной энергии, увеличивая КПД конструкции и облегчая режим работы самого дросселя.

Можно ли подключить к одному дросселю две ЛДС? Тут все будет зависеть от рабочего напряжения самих ламп. Если они рассчитаны на напряжение 220 В, то придется собрать схему с двумя дросселями, точнее, собрать две схемы, которые я привел выше. Но если лампы рассчитаны на напряжение 110 В, то такое вполне возможно.

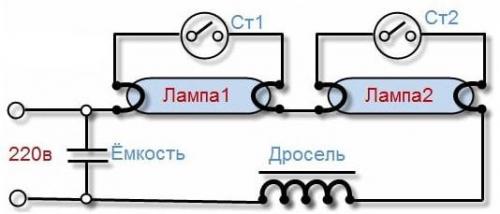

Схема подключения двух люминесцентных ламп к одному дросселю

Принцип работы этой схемы такой же, как и предыдущей, только каждый стартер отвечает за пуск своей ЛДС.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Собирая такую схему, нужно взять стартеры на 110 В и выбрать дроссель, мощность которого равна суммарной мощности ламп. Кроме того, мощность используемых ламп должна быть одинаковой. Именно такая схема используется в растровых светильниках, которые применяются в офисах. В них установлено 4 лампы по 18 Ватт. Лампы запитаны попарно, установлено 2 дросселя.

Нередко на дросселе отечественного производства можно увидеть аббревиатуру ЭмПРА. Именно так правильно называется электромагнитный дроссель – Электромагнитный Пускорегулирующий Аппарат.
