Проходной выключатель на 3 точки схема подключения. 1 Подключение двух проходных одноклавишных выключателей.

Проходной выключатель на 3 точки схема подключения. 1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

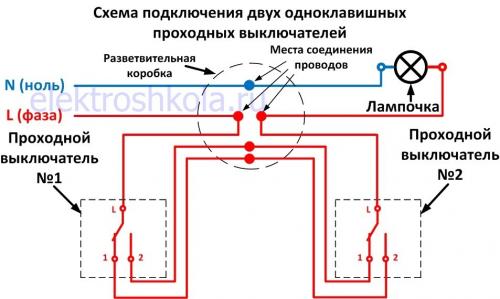

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями .

Перекрёстный выключатель схема подключения. Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

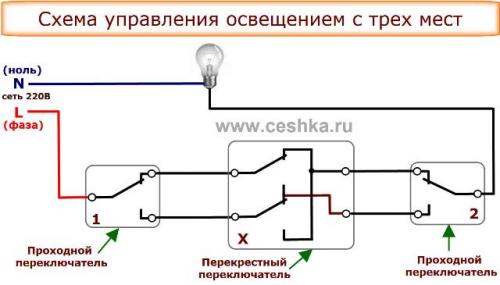

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Проходной выключатель двухклавишный схема подключения на 3 точки. Принцип работы проходного выключателя

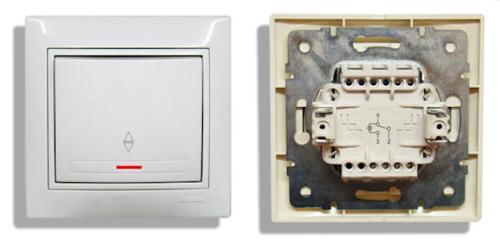

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

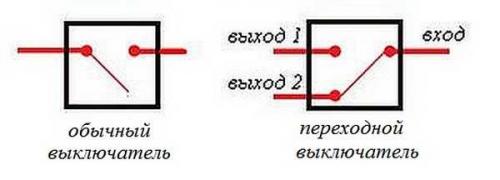

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

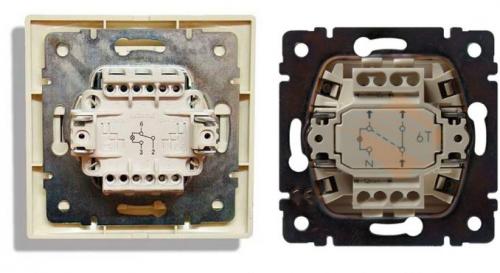

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

Трехклавишный проходной выключатель схема подключения на 3 точки. Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

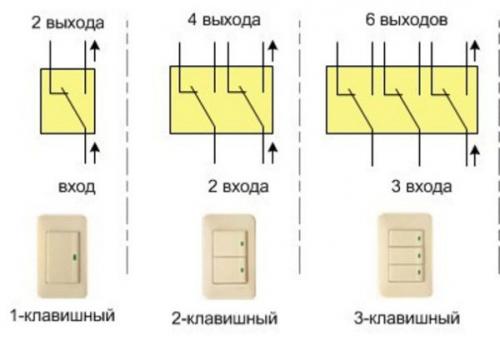

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Схема подключения проходных выключателей из 2-х мест на 2 лампочки. Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Источник: https://stroyvsepodryad.info/stati/prohodnoy-vyklyuchatel-na-tri-tochki-kak-pravilno-podklyuchat-prohodnye-vyklyuchateli

Схема подключения проходного выключателя с 3х мест. Схема с проходными выключателями — управление светом из двух мест

Проходной выключатель, или как его еще называют, переключатель — это такое устройство, которое не просто размыкает цепь, а переключает их, подавая напряжение либо на один выходной контакт, либо на другой. Простыми словами — у него один входной и два выходных контакта.

Визуально его можно отличить от обычных выключателей по трём параметрам:

1. По значку на клавише. На ней часто наносят маркировку в виде двух треугольников расположенных один над другим.

2. По схеме на задней панели. В большинстве случаев сзади указывается схема расположения клемм и их соответствия контактам переключателя.

3. На проходном одноклавишном выключателе три клеммы для подключения проводов.

Есть два варианта схемы управления светом из 2 мест. Первая схема чаще всего приводится в статьях, инструкциях к проходным выключателям и каталогах производителей. Принцип её работы достаточно прост, и он заключается в том, что в зависимости от положения выключателя напряжение подаётся либо на одну, либо на другую жилу кабеля между выключателями.

Например: если первый выключатель переключен в положение «вверх» по схеме, а второй «вниз», то лампа гореть не будет. Если первый выключатель переключить в положение «вниз», подав напряжение на нижний по схеме провод, то светильник засветится и наоборот. Таким образом, можно включить и выключить свет любым из выключателей, что наглядно отражено на следующей иллюстрации.

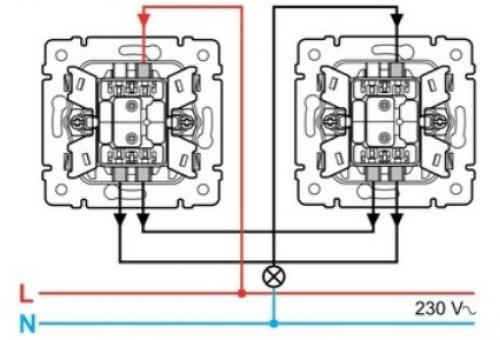

Ниже приведена иллюстрация этой же схемы из каталога продукции Legrand, на примере реальных выключателей серии Valena.

Есть еще одна схема, возможно она будет удобнее для монтажа, если рядом с точкой установки каждого из выключателей есть одноименная фаза и ноль, например, есть розетки.

К неподвижным контактам выключателя подключается и фаза и ноль, а к переключающимся контактам подключается провод от светильника. В зависимости от положения выключателя, на светильник поступает либо фаза с двух сторон, либо фаза и ноль. Учтите, что для работы этой схемы оба выключателя должны подключаться к одной фазе, не допустите ошибок при монтаже проводки на объекте с трёхфазным вводом.

Видео схема проходного выключателя из трех и более мест
