Самостоятельное изготовление бетонных колец в 2020 году будет экономически оправдано, если для строительства требуется около 10 изделий. Себестоимость производства бетонных конструкции значительно ниже их розничной стоимости, даже с учетом того, что придется сделать формы для изготовления колодезных колец. А если включить средства, сэкономленные на доставку, то отпадут последние сомнения в целесообразности процесса.
Заводские стендовые колодезные кольца изготавливаются методом виброформовки. Это означает, что бетонный раствор укладывается в специальную форму и уплотняется с помощью вибрации. Без этого процесса невозможно добиться высокой прочности. Смесь из бетона и наполнителей готовится непосредственно на месте работы.
Заводская виброформа состоит из двух металлических цилиндров различного диаметра. Внешняя часть, усиленная ребрами жесткости, имеет закрепленный вибромеханизм с электрическим двигателем. Агрегат способствует уплотнению бетонной смеси. К внутреннему кольцу приварен конус, выполняющий роль крышки. Оборудование отличается высокой производительностью, но и стоит не мало. Если изготовление колодезных колец это одноразовое мероприятие, то покупать оборудование не имеет смысла, лучше сделать самостоятельно.
Заводская форма для колец
Совет. При покупке заводской формы обращайте внимание не только на размеры, но и на возможные модификации: изготовление транспортировочных петель или сквозных проушин. От толщины металла цилиндров зависит долговечность изделия и точность геометрических размеров производимых колец.
Опалубка для колодезных колец делится на наружную и внутреннюю. Расстояние между частями будет толщиной стенок. Их величина определяется диаметром изделий:
- 70 см – 7 см, без арматуры – 12 см;
- 100 см – 8 см, без каркаса – 14 см.
Внимание. Для изготовления продукции с замком на торце потребуется более сложная форма.
Стандартными элементами комплектации являются крышка и днище. Их размеры соответствуют диаметру колец.
Форма для бетонных колец своими руками. Формы для колодезных колец своими руками
Изготовить форму для колодезных колец своими руками меня вынудили обстоятельства. Жарким летом 2010-го года многие дачники столкнулись с проблемой обеспечения водой.
Бесперебойно обеспечивающие водой колодцы пересохли.
Большинство хозяев дачных и загородных участков при устройстве колодцев используют железобетонные кольца с внутренним диаметром 1000 мм и высотой 900 мм.
Кажется, углубить колодец — не проблема, но…
Осадить зажатые грунтом кольца колодца не удастся, обкапывать колодец со всех сторон — нереально…
Чтобы сразу было ясно, показываю готовую форму для колодезных колец сделанную своими руками .
Вот это мне надо было сделать. Вообще-то изготовить опалубку для колец своими руками не сложно. Как сделать форму для колец я придумал быстро.
Если умеете пользоваться ножницами по металлу, болгаркой и чуть-чуть электросваркой — флаг Вам в руки и пусть обломятся шабашники.
Вырезаю ножницами по металлу из листовой стали 1,8 мм толщиной два кольца внутренним диаметром 840 мм, наружным 900-950 мм. Наружный диаметр непринципиален — это будут рёбра жёсткости для наружной части опалубки. Ножницы стригут нормально, если удлинить ручки. Лист металла шириной 600 мм скатываю в «трубочку», сверху и снизу — кольца, провариваю, режу получившуюся штуковину на две половины болгаркой, места разреза укрепляю угловой сталью с отверстиями под болты для сборки-разборки.
С внутрянкой сложнее… надо придумать что-то, чтобы её не зажимало бетоном после заливки, и можно было бы свободно вынимать. Следовательно, до заливки её диаметр должен быть равен проектному, т.е. 700 мм, а после заливки — уменьшаться на 15-25 мм.
Эту проблему я решил, уничтожив два старых автомобильных домкрата, изготовив из них приспособление для сжатия разжатия на четыре стороны.
Проще показать, чем объяснить:
Собираю внутреннюю «бочку» из двух круглых деталей диаметром 700 мм (типа, дно и крышка), а стенка бочонка, опять же из листовой стали шириной 600 мм. Лист снова скатываю в трубочку, чтобы не раскатывался — стягиваю тросом с лебёдкой, провариваю дно и крышку. В крышке и днище готового бочонка вырезаю квадратные отверстия (круглые болгаркой вырезать у меня не получается), устанавливаю внутрь то извращение, которое получилось из домкратов, режу на 4 части, укрепляя места разреза уголком.
Проверяю, работает ли механизм сжатия-разжатия:
Отвлекусь чуток: если изготовить гильзы из тонкого металла, например, из оцинковки толщиной 0,55- 0.8 мм, шириной 600 мм и диаметром 700 и 840 мм, то с их помощью можно будет не ждать, когда бетон, залитый в самодельную форму для колодезных колец, схватится, а сразу после вибрирования бетонной смеси опалубку снимать. Тем самым, можно будет отливать в день не по одному кольцу, а столько, сколько пар гильз Вы заготовите. Даже тонкий металл гильз не даст бетонной смеси расплыться после снятия опалубки.
На этой фотографии обратите внимание на болты. Они, кроме всего прочего, выполняют роль ограничителей разжатия.

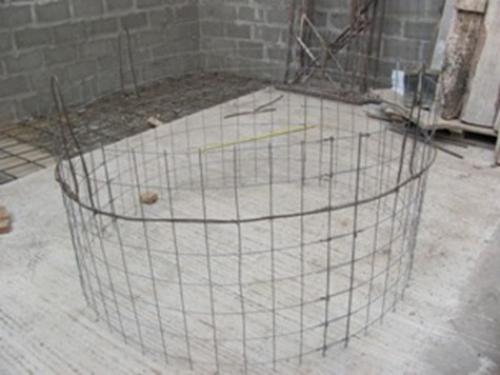

Теперь вы знаете как сделать опалубку для колец. Далее вяжем арматурный каркас. Дизайн его может быть любой, главное, чтобы расстояние между стержнями было не более 200 мм по высоте и 300 по окружности. Диаметр — 770 мм. Петли выпустить не забудьте.
У меня такой получился:
Привлекаем бесплатную рабочую силу в лице родственников замешивать бетонную смесь в старой ванне. Мне родственников отловить не удалось, но есть бетономешалка.
Заливаем готовую смесь в самодельную опалубку для колец, вибрируем куском арматуры и идём пить пиво на диванчике под телевизором до следующего дня. За ночь бетон схватится, и можно будет снимать самодельную форму.
Наружная часть снимается легко. Внутреннюю часть вынимать следует аккуратно, чтобы не повредить стенки кольца. Делать это лучше вдвоём или соорудить подъёмный механизм вроде крана.
Ну, а далее, повторяем процесс сборки замешивания заливки вибрирования пивопития, тьфу, т.е. разборки столько раз, сколько колец Вам потребуется. У меня на отливку одного кольца уходило не более 1 часа.
Форма для колец своими руками. Формы для колодезных колец своими руками
Изготовить форму для колодезных колец своими руками меня вынудили обстоятельства. Жарким летом 2010-го года многие дачники столкнулись с проблемой обеспечения водой.
Бесперебойно обеспечивающие водой колодцы пересохли.
Большинство хозяев дачных и загородных участков при устройстве колодцев используют железобетонные кольца с внутренним диаметром 1000 мм и высотой 900 мм.
Кажется, углубить колодец — не проблема, но…
Осадить зажатые грунтом кольца колодца не удастся, обкапывать колодец со всех сторон — нереально…
Первое, что приходит в голову — проще новый выкопать, но цена на кольца в 2000 рублей мгновенно подскочила до 2300-2400 рублей, в наличии нет, очередь расписана на 2-3 месяца вперёд. А пить хочется и огород поливать надо. Если немного пошевелить извилинами и слезть с диванчика возле телевизора, то эту проблему можно решить за несколько дней, сэкономить для кое-кого значительную часть семейного бюджета, а некоторым и замутить доходный бизнес. Само собой напрашивается то, что наружный диаметр колец для углубления существующего колодца должен быть меньше, чем 1000 мм. Я взял наружный диаметр 840 мм, внутренний 700 мм и высоту колец 600 мм. Бетона на такое кольцо потребуется 100 литров, т.е., около 180 кг, для приготовления которого необходимо 50 кг цемента (180-190 руб.), песка 130 кг (45-50 руб.), ведро воды и приблизительно 10 кг проволоки (пусть будет 100 рублей, но катанку 4-6 мм я и так найду или украду где-нибудь). Стоимость получается не больше 340 руб. за 0,6 метра погонных будущего колодца. А сколько бы стоило стандартное кольцо стоимостью 2400 руб., если бы его высота была не 900 мм, а 600 мм? 2400 руб. : 900 мм х 600 мм =1600 руб. Экономим 1260 руб. на каждом кольце. Слезаю с диванчика и отправляюсь в гараж (он же мастерская и склад неликвидов).
Разборные формы для бетонных колец. Форма для железобетонных колодезных колец
Стандартная форма для бетонных колодезных колец выполнена в соответствии с ГОСТ 8020-90 и предназначена для изготовления колец колодцев с металлическими строповочными петлями, которые связаны с армирующим каркасом из кладочной сетки.
Мы предлагаем также вариант виброформ с двумя отверстиями по бокам для производства бетонных колодезных колец с проушинами диаметром 43мм, которые применяются для закрепления строп и перемещения готовых изделий. Цена формы в таком варианте остается прежней.
Формы для бетонных колодезных колец с проушинами
Виброформа
для производства бетонных колодезных колец состоит из наружной обечайки и внутреннего сердечника. Жесткость конструкции обеспечивается с помощью болтового соединения. Наружная обечайка виброформы КС 10.9 изготовлена из металла толщиной 3мм., КС15.9 и КС20.9 из листа толщиной 4мм. Внутренний сердечник формы КС10.9 выполнен из металла толщиной 3мм, КС15.9 и КС20.9 из листа 4мм. Ребра жесткости вырезаны из листового металла толщиной 8мм с помощью лазера, что обеспечивает высокую точность изготавливаемых нами форм для бетонных колодезных колец. Загнутый швеллер или уголок не обеспечивают такой точности конструкции. Наружная обечайка и внутренний сердечник формы для бетонных колодезных колец, имеют технологические уклоны (конусность) для облегчения расформовки железобетонных колец. Уплотнение жесткой бетонной смеси обеспечивается с помощью площадочных вибраторов.
Виброформа КС10.9 комплектуется одним
вибромотором ВИ-98Б, который крепится сверху на внутреннем сердечнике.
На форме для железобетонных колец КС15.9 установлены 2(два)
вибратора, на наружной обечайке.
Виброформа КС20.9 комплектуется 3(тремя)
вибраторами.
Для производства бетонных колодезных колец требуется следующее оборудование:
1. Форма (виброформа) КС для производства железобетонных колец.
2. Бетоносмеситель для жестких смесей (принудительного типа)
3. Подъёмный механизм. (В качестве подъёмного механизма можно использовать: таль ручную, тельфер, лебёдка ручная или электрическая итд)
4. Ящик для раствора.
