Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.

Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.

Такие приборы используются для разных целей:

• Повышения давления в системе водоснабжения;
• Поднятия воды из колодца или скважины .

Самовсасывающий центробежный насос

Все самовсасывающие насосы по принципу делятся на следующие виды:

• Центробежные;
• Вихревые;
• Осевые;
• Струйные;
• Мембранные;
• Поршневые;
• Роторные.

Также есть разделение и по способу установки:

• Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
• Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.

Внимание! У насосного оборудования имеется показатель мощности. Не стоит думать, что, чем мощнее агрегат, тем выше он сможет поднять воду. Указанный ранее порог не преодолеть из-за максимальной разницы давления в нашей атмосфере. Увеличивая мощность, вы можете повысить количество воды, которое оборудование способно поднять.

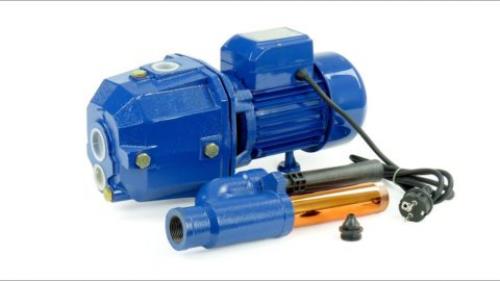

Пищевые насосы центробежные самовсасывающие с эжектором

По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.

Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.

Характеристики насосных станций

Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.

Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.

Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».

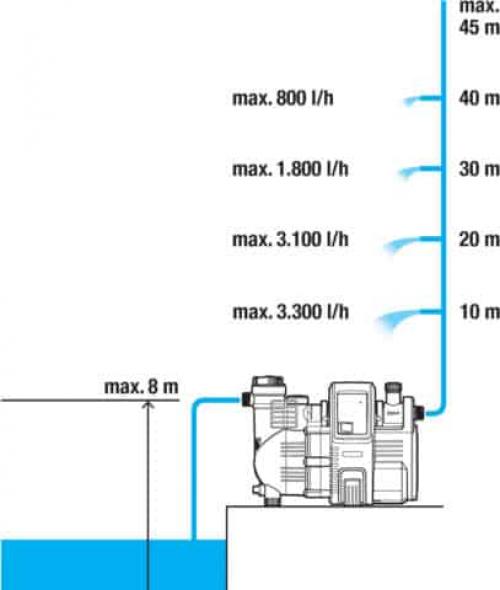

Предельная высота поднятия жидкости для насоса

Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но  в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.

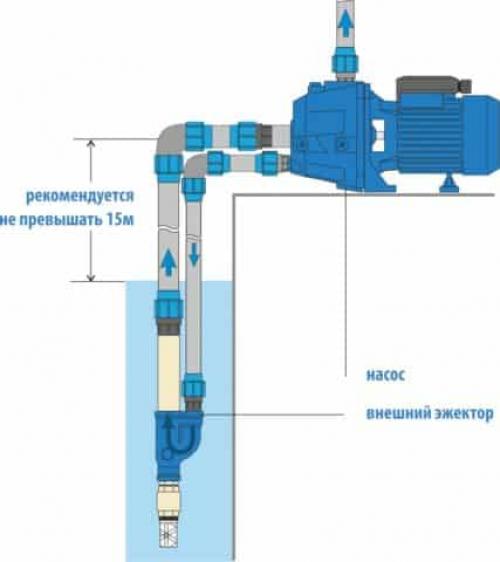

Принцип работы внешнего эжектора

Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.

Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.

Самовсасывающая насосная установка Grundfos JP 5-48 PT-H. Технические характеристики Grundfos JP 5-48 PT-H 99463877

Высота подъема, м

Высота подъема – это максимально допустимое расстояние, на которое насос перемещает жидкость.

Эта характеристика обратно пропорциональна производительности. Это значит, что чем она меньше, тем больше воды способен выкачать насос за определенный промежуток времени.

Специалисты рекомендуют делать выбор по этой характеристике с 20 – 30%-ным запасом. Это необходимо, чтобы избежать снижения производительности в случае перепадов напряжения.

48

Мощность, Вт

Мощность – это величина, указывающая на количество энергии сети, потребляемое насосом и необходимое для его работы. Она характеризует производительность двигателя агрегата и влияет на большинство других показателей – глубину всасывания, высоту подъема, габариты насоса и т.д.

1490

Объем бака, л

Объем бака – это показатель вместимости емкости для жидкости.

Наличие бака дает возможность не остаться без воды в случае отключения насоса. Также это позволяет продлить срок службы устройства, поскольку чем он больше, тем реже включается агрегат.

Резерв жидкости составляет одну треть от объема бака, остальное место занимает воздух, необходимый для нагнетания в системе. Нужно это для сохранения постоянного давления подаваемой жидкости.

Если знать примерный суммарный расход воды в доме за сутки, то можно правильно и безошибочно выбрать необходимый объем бака.

20

Производительность, л/мин

Производительность – это количество воды, нагнетаемое насосом за единицу времени. Данная характеристика напрямую зависит от мощности агрегата. Чем она выше, тем большее количество жидкости насос сможет выкачать.

Учитывать производительность важно, для того чтобы приобрести оборудование, которое сможет обеспечить Вам нужное количество воды за определенный срок. Так, для решения задач бытового плана на даче, таких как полив и наполнение бочек, высокая производительность не нужна. А, к примеру, для постоянного обеспечения проточной водой дома придется приобрести насос с высокими показателями.

83

Тип

Тип определяет сферу применения насоса.

Скважинные, колодезные насосы и насосные станции используются для водоснабжения домов в деревнях и садах, где подача воды ведется с больших глубин.

Дренажные, фекальные насосы и канализационные установки предназначены для дренажа и вычистных работ в канализации. Используются они преимущественно спасательными и коммунальными службами.

Циркуляционные насосы заточены под отопление и подачу горячего водоснабжения. Они монтируются непосредственно в трубопровод.

Самовсасывающие насосы справляются как с водоснабжением, так и с локальной откачкой жидкости, однако по производительности несколько проигрывают профильным моделям.

Фонтанные насосы используются, в основном, в целях декора на садовых участках, например для создания искусственного фонтана или водопада.

насосная станция

Эжектор

Эжектор используется, чтобы облегчить потоку воды подъем к поверхности, придать ему дополнительное ускорение (внешний эжектор) или обеспечить самовсасывание в центробежных насосах (внутренний эжектор).

Таким образом выносной эжектор применяют для скважин с уровнем воды на глубине до 20-40 метров. Встроенный эжектор забирает воду с глубины до 5,5-8 метров, но по сравнению с традиционными центробежными обеспечивает самовсасывание и больший напор.

Выбор того или иного варианта зависит от требований к насосу.

Насосные станции со встроенным эжектором рекомендуется устанавливать вне дома по причине дополнительного шума, создаваемого водой, проходя через эжектор. Выносной вариант устанавливают на некотором расстоянии от насоса. Возможна установка непосредственно в скважину.

есть

Вес нетто, кг

Вес насоса – это его масса в нерабочем состоянии. Влияет эта характеристика исключительно на удобство транспортировки агрегата и его последующей установки.

Самовсасывающая насосная установка JP 4-47 PT-H. Технические характеристики Grundfos JP 4-47 PT-H 99463875

Высота подъема, м

Высота подъема – это максимально допустимое расстояние, на которое насос перемещает жидкость.

Эта характеристика обратно пропорциональна производительности. Это значит, что чем она меньше, тем больше воды способен выкачать насос за определенный промежуток времени.

Специалисты рекомендуют делать выбор по этой характеристике с 20 – 30%-ным запасом. Это необходимо, чтобы избежать снижения производительности в случае перепадов напряжения.

47

Мощность, Вт

Мощность – это величина, указывающая на количество энергии сети, потребляемое насосом и необходимое для его работы. Она характеризует производительность двигателя агрегата и влияет на большинство других показателей – глубину всасывания, высоту подъема, габариты насоса и т.д.

850

Объем бака, л

Объем бака – это показатель вместимости емкости для жидкости.

Наличие бака дает возможность не остаться без воды в случае отключения насоса. Также это позволяет продлить срок службы устройства, поскольку чем он больше, тем реже включается агрегат.

Резерв жидкости составляет одну треть от объема бака, остальное место занимает воздух, необходимый для нагнетания в системе. Нужно это для сохранения постоянного давления подаваемой жидкости.

Если знать примерный суммарный расход воды в доме за сутки, то можно правильно и безошибочно выбрать необходимый объем бака.

20

Производительность, л/мин

Производительность – это количество воды, нагнетаемое насосом за единицу времени. Данная характеристика напрямую зависит от мощности агрегата. Чем она выше, тем большее количество жидкости насос сможет выкачать.

Учитывать производительность важно, для того чтобы приобрести оборудование, которое сможет обеспечить Вам нужное количество воды за определенный срок. Так, для решения задач бытового плана на даче, таких как полив и наполнение бочек, высокая производительность не нужна. А, к примеру, для постоянного обеспечения проточной водой дома придется приобрести насос с высокими показателями.

78,3

Тип

Тип определяет сферу применения насоса.

Скважинные, колодезные насосы и насосные станции используются для водоснабжения домов в деревнях и садах, где подача воды ведется с больших глубин.

Дренажные, фекальные насосы и канализационные установки предназначены для дренажа и вычистных работ в канализации. Используются они преимущественно спасательными и коммунальными службами.

Циркуляционные насосы заточены под отопление и подачу горячего водоснабжения. Они монтируются непосредственно в трубопровод.

Самовсасывающие насосы справляются как с водоснабжением, так и с локальной откачкой жидкости, однако по производительности несколько проигрывают профильным моделям.

Фонтанные насосы используются, в основном, в целях декора на садовых участках, например для создания искусственного фонтана или водопада.

насосная станция

Эжектор

Эжектор используется, чтобы облегчить потоку воды подъем к поверхности, придать ему дополнительное ускорение (внешний эжектор) или обеспечить самовсасывание в центробежных насосах (внутренний эжектор).

Таким образом выносной эжектор применяют для скважин с уровнем воды на глубине до 20-40 метров. Встроенный эжектор забирает воду с глубины до 5,5-8 метров, но по сравнению с традиционными центробежными обеспечивает самовсасывание и больший напор.

Выбор того или иного варианта зависит от требований к насосу.

Насосные станции со встроенным эжектором рекомендуется устанавливать вне дома по причине дополнительного шума, создаваемого водой, проходя через эжектор. Выносной вариант устанавливают на некотором расстоянии от насоса. Возможна установка непосредственно в скважину.

есть

Вес нетто, кг

Вес насоса – это его масса в нерабочем состоянии. Влияет эта характеристика исключительно на удобство транспортировки агрегата и его последующей установки.

Естественно, что при заполненном баке насос весит больше. Чем объемнее емкость для воды, тем выше масса устройства в целом.

14

Конструкция

Конструкция - особенности насоса по способу перекачивания жидкости/воды. Каждый имеет свои плюсы и минусы, которые определяют возможности применения и стоимость.
Вибрационный - простая и надёжная конструкция по доступной цене, но не годится для скважин.
Винтовой - синоним шнековый. Неприхотливый к высокому содержанию песка в скважине.
Вихревой - даёт большой напор/давление при малых габаритах, но не высокую производительность (по сравнению с центробежными). Боится примесей в воде.
Консольно-моноблочный - поверхностный центробежный насос в котором двигатель объединен с корпусом насоса.
Многоступенчатый - несколько центробежных рабочих колёс подряд создают высокий напор (по сравнению с простым центробежным).

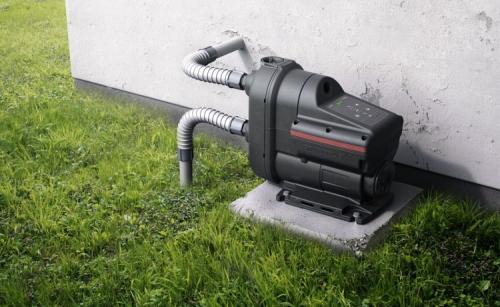

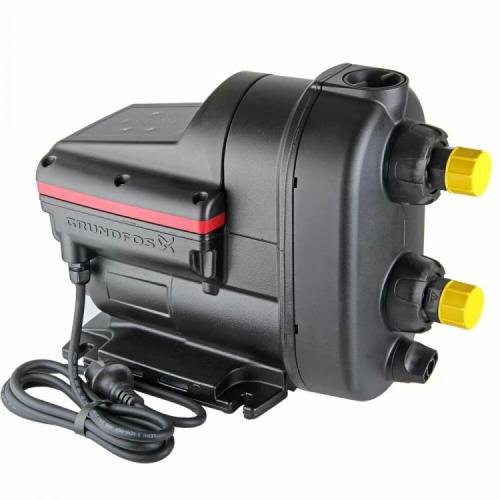

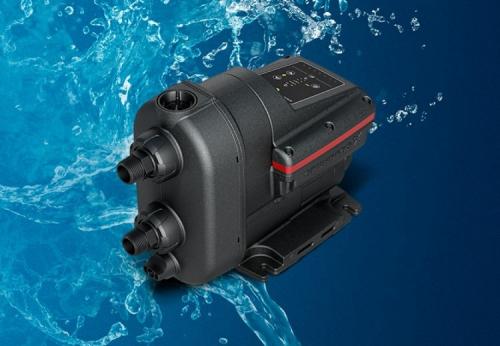

Самовсасывающая насосная установка Grundfos SCALA2 3-45. Насосная станция Grundfos SCALA2 3-45

Установка водоснабжения Grundfos SCALA2 3-45 предназначена для перекачивания чистой воды. Она поддерживает постоянное давление воды при переменном расходе. Способна обеспечить водой трехэтажный частный дом, в котором до восьми водоразборных точек.Служит для повышения давления, улучшая напор из городских магистралей. Применяется также для организации полива. Способна поднимать воду из колодца с глубины до 8 м.

Станция компактна, ее габариты – 304×193×403 мм. Включает все необходимое для работы: насос, встроенный бак, автоматику, обратные клапаны. Докупать ничего не придется: установите систему и подключите к сети. Если требуемое давление в системе будет отличаться от текущего, датчик подаст сигнал на интеллектуальный блок управления установки, чтобы частотный преобразователь адаптировал скорость вращения вала под требуемые условия работы.

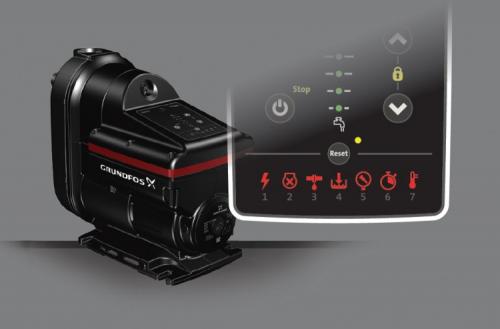

Панель управления с индикацией, позволяет выставлять необходимое давление и получать сведения о работе и ошибках. Высокая энергоэффективность достигается за счет двигателя на постоянных магнитах и преобразователя частоты.

Видео сборка самовсасывающей насосной установки на базе насоса ЦДН 65 50 170Ф
