Перед монтажом и сбором электрического щитка важно ознакомиться с требованиями, прописанными в нормативной документации.

Выделим основные моменты:

1. Если электрощиток устанавливается на этаже или лестничной клетке, то располагаться он должен не более 3 метров по длине провода от основной питающей шахты.
2. В 1 и 2-х этажных знания электрический щит можно ставить снаружи дома при условии, что изделие имеет необходимую степень защиты от влаги и других воздействий. Также рекомендуется учесть риски затопления.
3. Допускается размещение в подвалах или подпольях технического характера при условии, что к шкафу будет доступ для обслуживания.
4. Электрический щиток должен располагаться в нише, ящике или закрываться кожухом.
5. Расстояние от газовых счетчиков, трубопроводов, канализации, отопления или других коммуникаций должно быть более 50 см.
6. При установке щитков в специальных щитовых или закрывающихся нишах допускается применение конструкции без дверей и боковых стенок.
7. Запрещено собирать электрощиток под ванной комнатой, санузлом, кухней, душевой, банями и другими объектами с высоким риском затопления.
8. В местах установки электрических щитков на 380 или 220 В не допускается наличие ответвлений, кранов, люков, вентилей водопроводных, отопительных или газовых труб.
9. Температура внутри помещения должна быть более +5 градусов Цельсия, обязательно наличие освещения и вентиляции.
10. При выборе проводки допускается применение проводов с алюминиевыми или медными жилами.

Какие автоматы выбрать для частного дома. Подбор номинала автоматического выключателя  по току и мощности нагрузки

Для выбора подходящего автомата удобно рассчитать силу тока на один киловатт мощности нагрузки и составить соответствующую таблицу. Применив формулу (2) и коэффициент мощности 0.95 для напряжения 220 В, получим:

1000 Вт / (220 В х 0,95) = 4,78 А

Учитывая, что напряжение в наших электросетях нередко не дотягивает до положенных 220 В, вполне корректно принять значение 5 А на 1 кВт мощности. Тогда таблица зависимости силы тока от нагрузки будет выглядеть в таблице 1, следующим образом:

Данная таблица даёт приблизительную оценку силы переменного тока, протекающего по однофазной электрической сети при включении бытовых электроприборов. При этом следует помнить, что имеется в виду пиковая потребляемая мощность, а не средняя. Эту информацию можно найти в документации, прилагаемой к электротехническому изделию. На практике удобней пользоваться таблицей предельных нагрузок, учитывающей тот факт, что автоматы выпускаются с определённым номиналом по силе тока (таблица 2):

Например, если нужно узнать, на сколько ампер нужен автомат под мощность 15 кВт при трёхфазном токе, то ищем в таблице ближайшее большее значение – оно составляет 16,5 кВт, что соответствует автомату на 25 ампер.

В реальности существуют ограничения по выделяемой мощности. В частности, в современных городских многоквартирных домах с электроплитой выделенная мощность составляет от 10 до 12 киловатт, а на входе ставится автомат на 50 А. Эту мощность разумно разбить на группы с учётом того, что самые энергоёмкие приборы концентрируются на кухне и в ванной комнате. На каждую группу ставится свой автомат, что позволяет исключить полное обесточивание квартиры в случае возникновения перегрузки на одной из линий.

В частности, под электроплиту (или варочную панель) целесообразно сделать отдельный ввод и установить автомат на 32 или 40 ампер (в зависимости от мощности плиты и духовки), а также силовую розетку с соответствующим номинальным током. Других потребителей подключать к этой группе не стоит. Отдельная линия должна быть и у стиральной машины, и у кондиционера – для них будет достаточно автомата на 25 А.

На вопрос о том, сколько розеток можно подключить на один автомат, можно ответить одной фразой: сколько угодно. Сами по себе розетки не потребляют электроэнергию, то есть не создают нагрузку на сеть. Нужно лишь позаботиться о том, чтобы суммарная мощность одновременно включаемых электроприборов соответствовала сечению провода и мощности автомата, о чём будет сказано ниже.

Для частного дома или коттеджа вводной автомат подбирается в зависимости от выделенной мощности. Далеко не всем хозяевам удаётся получить желаемое количество киловатт, особенно в регионах с ограниченными возможностями электросетей. Но в любом случае, как и для городских квартир, сохраняется принцип разделения потребителей на отдельные группы.

Источник: https://stroyvsepodryad.info/stati/sobrat-elektroshchitok-svoimi-rukami-dlya-kvartiry-vidy-elektroshchitkov

Установка щитка в квартире своими руками электрического пошаговая. Как правильно собрать электрический щиток своими руками

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

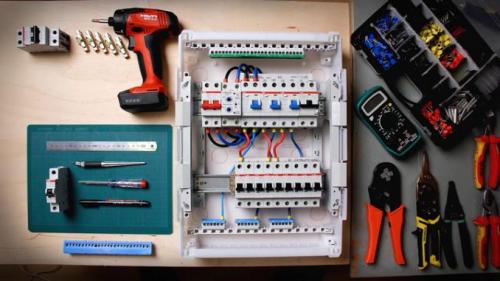

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Как правильно соединить автоматы в щитке между собой. Перемычки

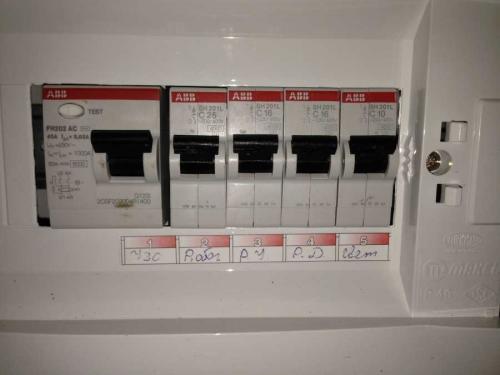

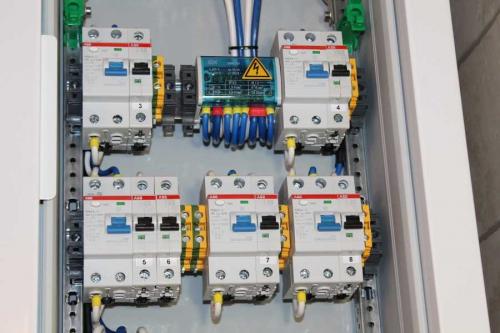

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

Из определённой длины проводника, который изогнут плоскогубцами, создаётся перемычка, посредством которой будет произведено совмещение схемы современных выключателей. Следует изогнуть провод, придерживаясь определённого расстояния.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Источник: https://stroyvsepodryad.info/stati/sobrat-elektroshchitok-svoimi-rukami-dlya-kvartiry-vidy-elektroshchitkov

Как убрать провода от компьютера под столом в доме. Как убрать провода от компьютера под столом

Несколько способов, как можно спрятать и замаскировать провода так, чтобы их никто не увидел и не нашел. Это не только радует глаз, но и делает более удобным использование компьютера / телевизора.

Шаг 1: безопасность

Уборка начинается с соблюдений техники безопасности. Для начала нужно выключить все устройства и отключить питание проводов. Если вы совсем не разбираетесь, что куда подсоединяется, сфотографируйте подсоединенные устройства, а уже потом, ориентируясь на фотографию, собирайте все обратно в процессе уборки.

Зачем прятать компьютерные провода: основные правила безопасности

Провода и кабеля, которые используются для подключения компьютеров, непростые. Они служат не только для передачи электрической энергии, но и для отправки данных и сигналов. Если посмотреть на компьютерный кабель изнутри, то можно увидеть, что он представляет собой одну или несколько цветных пар проводов, которые перевиты между собой. Это неспроста, ведь такая схема улучшает прием и, конечно же, передачу сигнала.

Известны такие виды компьютерных проводов:

• провода, не имеющие общего экрана, называются UTP;
• провода, имеющие экран, что изготовлен из алюминиевой фольги — FTP;
• провода, общий экран которых изготовлен из сетки с меди, но при этом отдельная пара имеет свой дополнительный экран, называются STP;
• провода, чей общий экран состоит из сетки с фольги, и при этом каждая отдельная пара имеет свой дополнительный экран, именуются SSTP или S/FTP;
• далее провода, что не имеют общего экрана, но каждая отдельная пара имеет фольгированный экран, получили название U/STP;
• и завершает список усовершенствованная модель проводов, что состоят из двух экранов. Один выполнен их фольги, а второй – из медной сетки. Именуются они как SF/UTP или просто SFTP.

Важно: Хотя стоит отметить, что все категории компьютерных проводов выделяются среди других сородичей более высокой устойчивостью к перепадам температуры, тока и к различным нагрузками, в том числе, и сбоям напряжения. Но позаботьтесь о должной розетке и переноске, желательно, с предохранителем.

Простые правила хранения компьютерных проводов

Не стоит забывать, что без проводов компьютер работать не может. Ноутбук, конечно, некоторое время продержится, но без зарядного шнура надолго его не хватит. К кабелям нужно относиться бережно и знать элементарные правила их хранения.

• На мотки из проводов нужно одевать специальные силиконовые накладки. Цвета есть на любой вкус, поэтому вам будет легко подобрать под интерьер или просто тот, который нравиться.
• Нельзя скручивать провода как попало, они могут переломаться и испортиться. То же касается и традиционного сматывания проводов в моток.
• Убирайте лишние провода с вида. Прячьте на место все ненужные кабеля, которыми вы не пользуетесь в данный момент. Зарядные, удлинители и переходники должны иметь свое место для хранения!
• Не стоит забывать о простых правилах эксплуатации проводов и кабелей в независимости от их вида и даже внешней оболочки. Отключайте их из розетки и проводите замену кабелей, которые имеют поврежденную изоляцию внутри или снаружи. В противном случае, вы и ваши родные рискуете получить удар током, если будет контакт с таким проводом.
• Если провод оголенный, увеличивается риск попадания воды внутрь. Как итог — короткое замыкание и возгорания в доме. Не допускайте попадание жидкости на провода. Кстати, не стоит ставить воду рядом с компьютерной техникой. Чай, кофе и прочие напитки пить лучше на кухне.
• Домашние грызуну могут получить удар током и погибнуть. Да что там, чрезмерно любознательные дети могут пострадать!
• А большое скопление проводов может стать не только причиной травм и падений, но и даже более серьезных последствий.
• Не перегружайте переноски и учитывайте их возможную передачу! Это убережет от поломок самих приборов, в частности, компьютера.
• Не забывайте периодически чистить розетки, переноски и провода с самой техникой от пыли . Вообще, пыль – это злейший враг всех электрических проборов. А вместе с посторонними предметы, например, нитками, перышками или прочим бытовым мусором, могут спровоцировать пожар в доме.

Так можно красиво спрятать провода

Зачем нужна маскировка

Домашняя техника непредставима без неизбежного дополнения в виде кабелей, но стремление маскировать электропровода оформилось сравнительно недавно. Их стали убирать из пределов видимости по следующим соображениям:

• С точки зрения красоты жилого пространства. Сплетения проводов, которые обычно оказываются в самых видных местах, способны испортить большинство современных интерьеров, не говоря о классических. Исключением являются некоторые стили (лофт, ретро, арт-повери), в которых электропровода хоть и находятся на виду, но их вид и положение строго регламентируется.

Установка щитка в квартире своими руками в бетонной плите. Как заменить старую проводку в квартире своими руками

Часто в ходе капитального ремонта осуществляется замена проводки. Чтобы сделать это самому, необходимо ознакомиться с правилами организации сети в доме . Во избежание ошибок подробную схему подключения изображают на бумаге.

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

1. Используются алюминиевые провода.
2. Сечение жил рассчитано на нагрузку до 2 кВт.
3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Система TN-C во многих домах реорганизована в TN-C-S. Она позволяет заземлять розетки и приборы, для чего требуется проложить 3-жильный кабель.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Техника безопасности по работе с проводкой

Напряжение в 220 В опасно для жизни. Поэтому перед тем как заменить электропроводку в квартире своими руками, принимают следующие меры безопасности:

1. Обесточивают всю жилплощадь либо сегмент, на котором проводятся работы. Должен быть видимый разрыв линии. Если на вводе рубильник не установлен, отсоединяют провода от автоматического выключателя.
2. У щита ставят наблюдателя или размещают на нем табличку с текстом «Работают люди».
3. Перед проведением мероприятий по смене старой проводки проверяют индикатором фазы отсутствие напряжения на линии.

Мастер использует инструмент с изолированными ручками, диэлектрические коврик, обувь и перчатки.

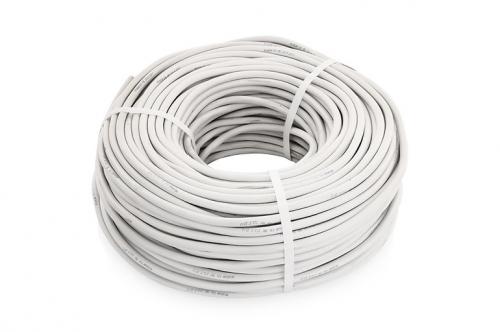

Выбор нового кабеля
