Изготовление ручного бура для земли своими руками. Сооружение разъёмной буровой трубы

Изготовление ручного бура для земли своими руками. Сооружение разъёмной буровой трубы

Бур – многофункциональный инструмент. С его помощью можно не только скважину соорудить, но и, например, столб вкопать. Если использовать его для садовых работ, вполне можно обойтись и без буровой трубы. Полутораметрового основания будет достаточно для того, чтобы выкопать неглубокие ямы.

Но нам бур нужен для того, чтобы пробурить с его помощью достаточно глубокую скважину. Как поступить в этом случае? Смысла в том, чтобы оставить штангу односекционной и просто удлинить, нет.

Длина штанги и способность металла противостоять усилиям по скручиванию обратно пропорциональны. Работать длинной односекционной штангой будет невозможно.

Бур — многофункциональное изделие, которое не будет пылиться без работы, когда скважина уже готова. С его помощью можно существенно облегчить жизнь садовода

Выход один: нужно сделать такую буровую трубу, которая будет состоять из разъёмных секций. Длина одной секции, разъёмной штанги, должна составлять 1 метр или чуть больше. Таких секций нужно соорудить столько, чтобы в результате выйти на запланированную глубину скважины.

Вам также может быть полезна информация о выборе трубы для скважины, изложенная в нашей статье: Какие трубы лучше для скважины: виды, какую выбрать и почему .

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта . Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт. Привариваются к штангам, выполненным   из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты. Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Ручной бур для земли. Обзор лучших ручных буров

В данной категории нашего обзора представлены модели с ручным типом привода, которые станут незаменимыми помощниками в домашнем хозяйстве или садовом кооперативе. Для использования ручных буров не требуется значительных физических усилий, а работать с ними с комфортом может любой среднестатистический человек.

Особое внимание следует обратить на качество сборки, тип стали и эргономику устройства. Рекомендуется покупать модели с прорезиненными ручками и сменными режущими насадками.

Бур садовый «Зубр»

Неплохой садовый бур, который пригодится в любом садовом хозяйстве. С его помощью можно производить высадку саженцев или бурить отверстия под опоры теплиц, заборов и других сооружений. Также модель неплохо зарекомендовала себя в качестве приспособления для глубокой подкормки и удобрения почвы.

Прибор прост и удобен в использовании. Качественная сталь и надежная конструкция полностью исключают возникновение трудностей во время работы. Значительных усилий при использовании данной модели также не требуется, даже во время работы с каменистыми и песчаными типами грунта. Модель советуют для домашнего использования, поскольку она обладает всеми качествами для небольших производственных мероприятий.

Достоинства:

• эффективность работы;
• качественная сталь;
• не требует значительных физических усилий;
• сборка весьма надежна.

Недостатки:

• высокая стоимость изделия.

РОС 77241

Бюджетный ручной бур, который отлично подойдет для сада или дачи, так как обладает достаточной эффективностью при посадке кустарников и деревьев. Применение устройства не вызывает никаких трудностей, поскольку справиться с бурением отверстий может один человек. Разумеется, подходит данное устройство и для строительных задач, однако крупную работу лучше доверить более мощным аналогам.

Корпус и режущие поверхности дисков выполнены из качественной стали, которая выдерживает значительные нагрузки. Сама сборка довольно надежна, поэтому прибор не скрипит и не гнется во время работы. Также большим плюсом данной модели является возможность смены насадок, так что вы легко сможете подобрать необходимую вам насадку под конкретные задачи и тип грунта. Учитывая экстремально низкую стоимость данного изделия, его можно смело рекомендовать для садового использования и домашней работы.

Достоинства:

• надежная конструкция;
• возможность смены насадок;
• доступная стоимость;
• удобные рукояти.

Недостатки:

• металл подвержен коррозии и требует ухода.

Калибр НШУ-200/ЗЕМ

Неплохая модель для домашнего использования, предназначенная для выполнения работ разного типа и сложности. Особенно хорошо данный бур подходит для создания посадочных лунок под саженцы, а также внесения удобрений в почву. Работать с устройством может один человек. Для этого не потребуется значительных физических усилий.

Изделие полностью соответствует нормам безопасности и надежности. Имеет прорезиненные ручки, которые исключают скольжение ладоней во время работы. Основной стержень инструмента, как и режущие головки, выполнен из высококачественной стали, так что вам не придется задумываться об их надежности. Также производитель позаботился об антикоррозийном покрытии, что исключает образование ржавчины при правильном использовании данного бура.

Достоинства:

• надежная и простая конструкция;
• удобные прорезиненные ручки;
• отличная производительность;
• доступная стоимость;
• прекрасно подходит для садовых задач.

Недостатки:

• ручки неэргономичны.

Торнадо Профи

Бюджетный бур универсальной конструкции, который прекрасно подходит для садовых работ и небольших строительных мероприятий. Максимальная глубина бурения устройства составляет 140 см. При этом больших физических усилий во время работы прилагать вовсе не требуется. Устройство отлично справляется с поставленными задачами благодаря удачной конструкции и прочной стали.

Дизайн устройства полностью соответствует требованиям удобства и безопасности. Для работы достаточного одного человека. После завершения операций рекомендуется отмыть бур от земли и хорошо просушить. При таком отношении устройство прослужит без нареканий долгие годы, о чем свидетельствует превалирующее число положительных отзывов от владельцев данного инструмента.

Ручной бур чертеж. Конструкция с чертежом, обзор достоинств

При наличии фантазии и некоторого запаса знаний, можно задействовать ручной садовый инструмент для заглубления в грунт с целью решения разнообразных задач:

• строительство скважины – популярное сегодня решение на загородных садовых участках, а с помощью садового бура можно сделать отверстие в грунте с нужными параметрами и по глубине, и по диаметру;
• возведение заборов из различных материалов, главное требование при этом – небольшой и средний вес конструкции;
• геологические исследования (берутся образцы грунта);
• прокладка системы коммуникаций;
• подготовка неглубоких лунок для высадки рассады.

Ручной садовый бур характеризуется собственными преимуществами, которые делают его предпочтительным инструментом для определенной работы. Например, следует выделить легкость управления, достаточно небольшой вес, позволяющий орудовать таким приспособлением.

Схема бура из лопаты

Также ручной садовый бур экономит время, так как сделать отверстие с его помощью можно значительно быстрее, чем при использовании лопаты. Учитывая, что существуют различные вариации такого инструмента, можно выполнять разнотипную работу, причем без привлечения большого количества помощников.

А- со шнеком утилизированного зерноуборочного комбайна, Б – бур с емкостью в форме кастрюли, В – со шнековыми лезвиями из отработанных дисков.

Благодаря компактным габаритам приспособление для бурения отверстий в грунте легко транспортировать. С его помощью можно сделать лунки даже на труднодоступных садовых участках. А благодаря жесткости конструкции такой бур справится с корневой системой растений, почвой плотной структуры. Конструктивно этот инструмент состоит из нескольких основных узлов:

На рисунке изображено: 1 – ручка; 2 – вставка; 3 – насадка; 4 – муфта; 5 – крепеж; 6 – пластины с лезвием.

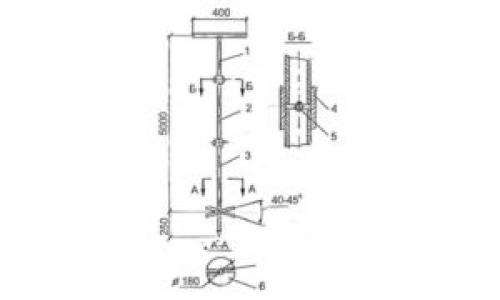

Чертеж ручного бура

Режущие конструкционные элементы встречаются в разных вариациях: шнек, винтообразные, половинчатые диски и две лопасти. Способ крепления также разнится: ручной бур со съемными и сварными режущими кромками.

Земляной бур из дрели своими руками. Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки . Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки , возможный вариант которой представлен на фото далее.

Для обеспечения электропитания самодельного ямобура понадобится приобрести либо сделать самостоятельно удлинитель.

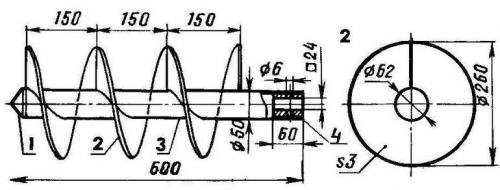

Шнековый бур своими руками.

Как сделать шнек своими руками: чертежи, схема, пошаговая инструкция

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент . В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

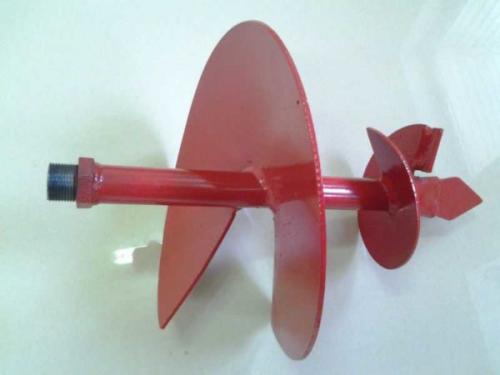

Самодельный бур из трубы. Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

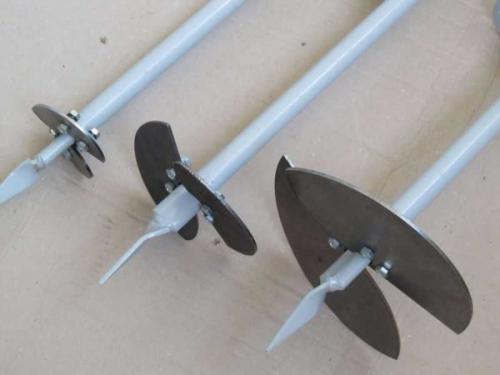

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Самодельный земляной бур. Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке. Он может иметь малую глубину погружения, может иметь ограничения, связанные с недостаточным диаметром насадок-ножей.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве - это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

• функция увеличения длинны штока;
• возможность смены насадок;
• функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

Как сделать ручной бур для столбов забора. Как сделать бур своими руками: 7 бюджетных идей

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование.

Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

• садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
• шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
• для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Топливные и электрические ручные модели подкупают большей производительностью, но требуют бережного ухода и постоянных «перекуров» в процессе работы. Топливные буры полностью мобильны, тогда как электрические требуют наличия поблизости источника тока или бензинового генератора. По сравнению с механическими бурами, электро- и бензобуры чаще выходят из строя.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа.

Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Земляной бур с возвратным механизмом своими руками

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т. д.

Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров).

Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру.

При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками.

Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы.
