По канализационной трубе стоки поступают в первую приемную камеру. Здесь канализационные массы сбраживаются при активном участии анаэробных бактерий.

Когда уровень стоков в приемнике достигает заданной отметки, начинается перекачивание отходов во вторую камеру с помощью эрлифта.

Сточные воды поступают в приемную камеру, во второй насыщаются кислородом и перерабатываются аэробными бактериями, в третьей отстаиваются, а в четвертой разлагаются на ил и очищенную на 98 % воду

В втором отделе септика выполняется аэрация стоков, т.е. насыщение их воздухом, который необходим для того, чтобы активизировать работу переваривающих канализационную органику аэробных микроорганизмов.

Бактерии активно перерабатывают содержимое канализации, превращая его в смесь частично осветленной и очищенной воды и активного ила.

После обработки во второй камере все перемещается в отдел стабилизатора ила – биомассы, активно участвующей в очистке жидкой составляющей канализационной массы. Здесь ил оседает, а высвободившаяся в результате вода перемещается в отстойник.

Для улучшения качества очистки часть вод и подвижного ила из стабилизатора поступает в первичную камеру, чтобы можно было произвести вторичную очистку стоков.

Таким образом, схемой работы септика топас предусмотрена циркуляция стоков по различным отсекам септика до тех пор, пока уровень очистки не достигнет необходимого качественного уровня. Это обеспечивает высокую безопасность переработанных сточных вод для окружающей среды.

Если разрез участка сложен песчаным грунтом, то для сброса стоков лучше устроить поглотительный колодец. Его сооружение возможно только в случае, если между условным дном фильтрующего колодца и зеркалом грунтовых вод будет не менее 1 метра

По завершении многоступенчатой переработки осуществляется отвод очищенной воды в поля фильтрации или поглотительный (фильтрующий) колодец , где производится доочистка сточной массы и сброс ее в грунт.

При отсутствии возможности устроить фильтрующий колодец или дренажную систему, осветленная и обеззараженная жидкость может сбрасываться в сточную канаву.

Если септик устанавливается в глинистый грунт, утилизация очищенных и обеззараженных стоков осуществляется в канализационную канаву

В поглотительном колодце или в полях фильтрации доочистка производится путем прохождения стоков через фильтрующие грунты. В первом случае конструкция доочистки представляет собой яму с проницаемым дном, на которое кладут метровый слой щебня или гравия с песчаным заполнителем.

Поле фильтрации – это своеобразная дренажная система, устроенная из перфорированных труб – дрен. Протекая по дренам, жидкая составляющая стоков дополнительно очищается и просачивается через перфорацию труб в окружающий грунт.

Рекомендуем также ознакомиться с особенностями укладки дренажной трубы .

При прокладке всех видов канализационных трубопроводов, включая систему дрен, следует учитывать уровень промерзания грунта в зимний период, чтобы сточные воды не замерзли и не создали пробки в предназначенном для их течения канале.

Автономная канализация. Виды канализационных систем

Устройство децентрализованной системы канализации в доме предусматривает множество вариантов. Канализационные автономные системы условно разделяются на две категории:

• Накопительные;
• Очистительные.

Накопительные системы, представлены выгребными ямами или герметичными емкостями, предназначенными для накопления стоков. Они наиболее просты в устройстве, не требуют значительных работ при монтаже. Их задача - накопление, ни о какой очистке бытовых отходов при их использовании речи быть не может.

Очистительные сооружения находятся на более высоком уровне, чем накопительные. Они представлены различными видами разнообразных локальных очистных сооружений (ЛОС).

Рассмотрим основные типы канализации, применяемые в частном доме.

2.1 Биотуалет

Пример портативных биотуалетов для дачи

Преимущества:

• Компактен, мобилен;
• Не требует обслуживания;

Недостатки:

• Устройство решает проблему исключительно стоков туалета, а душ, мойку оно обслужить никак не может;
• Также биотуалет не может гарантировать абсолютное отсутствие неприятных запахов при размещении его в помещении.

Пригоден для использования больше в дачным домовладениях для недолгого проживания.

О видах и критериях выбора биотуалетов можно почитать здесь .

2.2 Выгребная яма

Простая по устройству выгребная яма - исторически популярный вариант организации канализации в деревянном доме, используемый сейчас достаточно редко. Данный тип канализации рассчитан больше на туалет и не может полностью обеспечить утилизацию всех стоков.

Преимущества:

• Простота в устройстве;
• Дешевизна строительства.

Недостатки:

• Не исключается загрязнение почвы, грунтовых вод;
• Неприятный запах на участке.

2.3 Накопительная ёмкость

Одним из популярных вариантов накопительной канализации является накопительный герметичный бак. Это монолитная емкость, которая гарантирует, что использованная вода и другие стоки не попадут в грунт. Она может быть металлической или пластиковой.

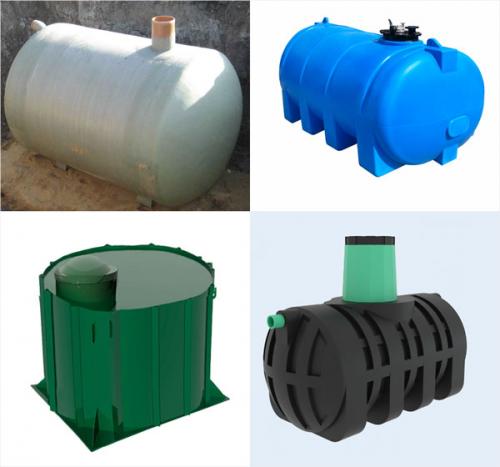

Фото - примеры накопительных ёмкостей для стоков

Металлический бак более подвержен коррозии, со временем потребуется замена.

Пластиковая емкость – более подходящий вариант с массой преимуществ. Основные из них:

• Не требует гидроизоляции;
• Способность обеспечить высокую герметичность;
• Широкий выбор размеров и конструкций.

Принцип работы накопительной емкости: стоки поступают в нее через трубы самотеком и копятся.

Емкость оборудуется люком для откачки.

Главное условие эксплуатации – полная герметичность. Устройство очень привлекательно из-за простоты и дешевизны. Но такая канализация требует периодического обслуживания: необходимо делать ассенизацию емкости. Чтобы откачать стоки нужно воспользоваться услугами специальной ассенизаторской машины.

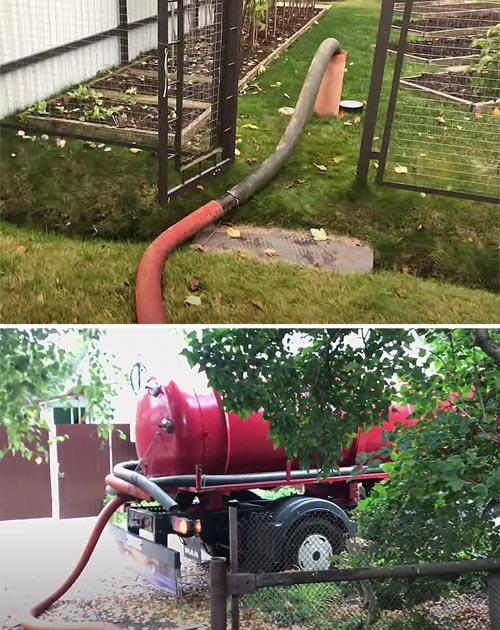

Откачка стоков на дачном участке с использованием спецтехники

2.4 Септик

Септики - разные по устройству локальные очистные сооружения (ЛОС). Представляют собой систему колодцев и специализированные промышленные установки. Септик позволяет не просто собирать отходы, но и перерабатывать их. В его камерах происходит отстаивание, переработка бактериями.

Установка готового септика занимает несколько дней. А вот на строительство самодельного уходит гораздо больше времени. Септики, установленные при помощи подручных средств, не всегда способны в полной мере обеспечить защиту окружающей среды от бытовых стоков.

2.4.1 Особенности работы септика: двухэтапная очистка

Фильтрация сточных вод в большинстве септиков выполняется поэтапно. На начальном этапе жидкость отстаивается в отстойнике. Перегородка септика не позволяет проникнуть пене, газам дальше в систему.

Рейтинг септиков для загородного дома 2020.            Септик «Термит Профи» для дачи

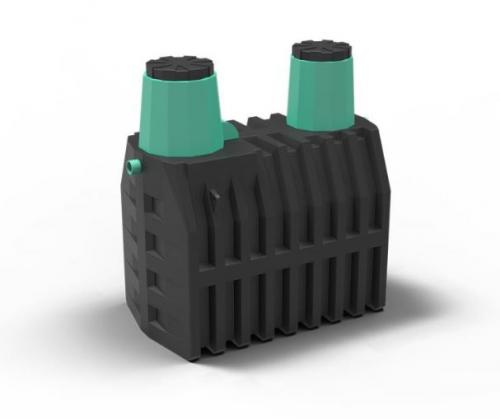

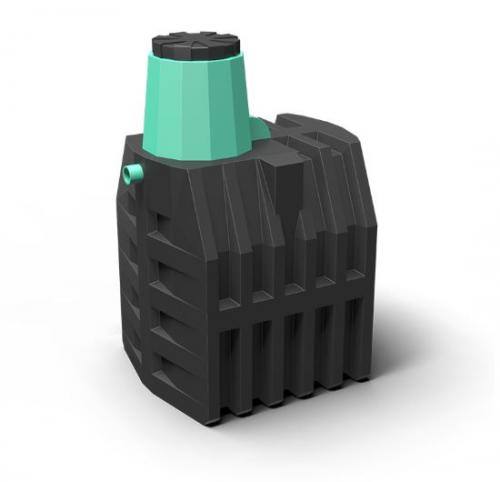

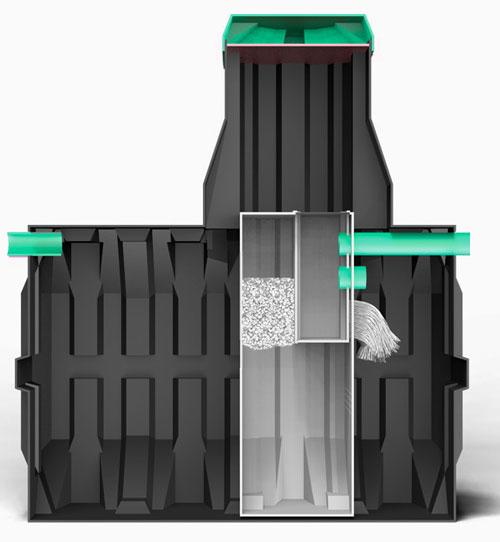

«Термит Профи» - автономное очистное сооружение, предложенное полимерной емкостью, разделенной на 1-3 горизонтальных блока. Протекание воды в отдельных секциях способствует механической сепарации стоков на тяжелые, легкие фрагменты, разложение органических элементов под воздействием активных микроорганизмов. Вверху корпус оборудован 1-2 люками, открывающими доступ для сервисных работ внутри емкости.

Схема работы септика

Канализационные отходы, от точек потребления (раковин, унитаза, крупной бытовой техники) попадают в приемный отсек. Образуют три слоя: твердые включения, жирная пленка, чистая вода. Объем жидкости достигает пикового максимума и перекачивается через трубу во второй блок. Специальное расположение трубки позволяет осадку, жировой пленке задержаться в приемнике.

Во втором резервуаре вода повторно отстаивается и проходит в третий отсек, подвергаясь действию анаэробов. Бактерии разлагают остатки органических включений, выводят газы на поверхность. Отработанная на 85 % вода проходит через пемзовый фильтр в инфильтратор (купол фильтрационного поля) или дренажный колодец, достигая максимальной степени очистки - 95 %.

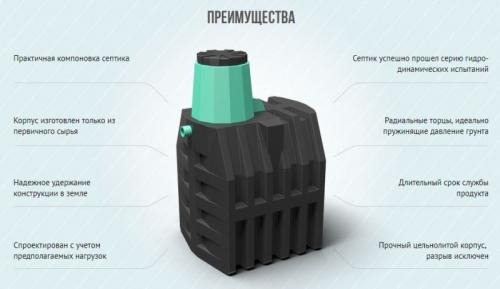

Характеристики, определяющие лучшие стороны септика «Термит»:

1. Стенки толщиной 1,5-2 см, ребра жесткости высотой 80 мм легко справляются с подвижками почвы.
2. Обустройство септика «Термит» исключает необходимость бетонирования основания, применения дополнительных фиксаторов корпуса.
3. Герметичность устройства достигается технологией бесшовного литья.
4. Удобство обслуживания септика - откачка скопившихся нечистот проводится ежегодно.
5. Уровень очистки стоков соответствует СНиП 02.04.03-85.
6. Эксплуатация септика длится 50 лет.
7. Производитель септиков «Термит» руководствуется принципом Plug and Play - в продажу поступают лучшие УОСВ, готовые к эксплуатации на даче сразу после монтажа.

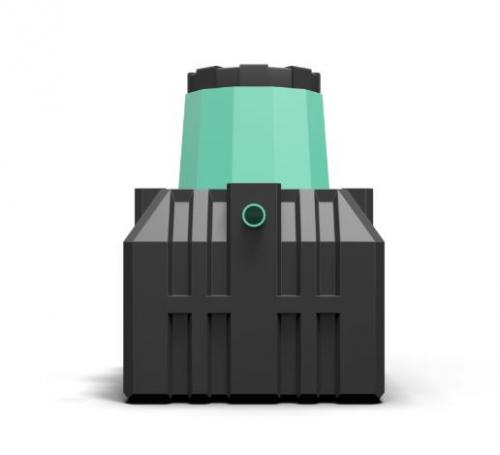

Линейка анаэробных септиков «Термит Profi»

Модельный ряд септика «Термит Профи» подойдет для обустройства сезонной или постоянной канализации на участках с низким уровнем подземных вод.

«Термит Profi» 1.2 - хороший вариант для дачи, размещающей 1-2 пользователей, расходующих воду объемом 0,4 м3/сутки. Размеры с трубками (Д/Ш/В) 137/116/158 см, вес      80 кг, объем      1 200 л. Цена септика для дачи - 23 900 руб. Стоимость монтажа - 6000 руб.

Септик для дачи «Термит Profi» 2.0 подходит для семьи из 3-4 человек, проживающей на даче или в частном доме. Пропускная способность агрегата – 0,8 м3/сутки. Общий объем - 2 000 л. Параметры (Д/Ш/В): 159,5/115,5/200,5 см, вес   115 кг. Покупка ЛОС обойдется 36 000 руб., установка - 9000 руб.

«Термит Profi» 2.5 перерабатывает отходы 4-5 потребителей общим объемом       1 м3/сутки. Вместительность корпуса - 2 500 л, размеры (Д/Ш/В): 200/115,5/200,5 см, вес 135 кг. Цена: 42 700 руб. Стоимость монтажного сервиса - 12 000 руб.

«Термит Profi» 3.0 обслуживает 5-6 потребителей, перерабатывает отходы объемом 1,2 м3/сутки. Общая вместительность анаэробного септика - 3 000 л. Места на даче УОСВ занимает немного (Д/Ш/В): 230/115,5/190,5 см, весит агрегат 165 кг. Стоит септик 49 000 руб. Обустройство системы на даче обойдется 14 000 руб.

«Термит Profi» 3.5 справляется с хозяйственно-бытовыми отходами 6-7 лиц, перерабатывает        1,8 м3/сутки при общем объеме анаэробных отсеков   3 500 л. Размеры устройства: 241/119/200,5 см, масса 185 кг. Покупка септика обойдется 55 000 руб, монтажа - 15 000 руб.

Канализация из бетонных колец. Варианты создания сооружения

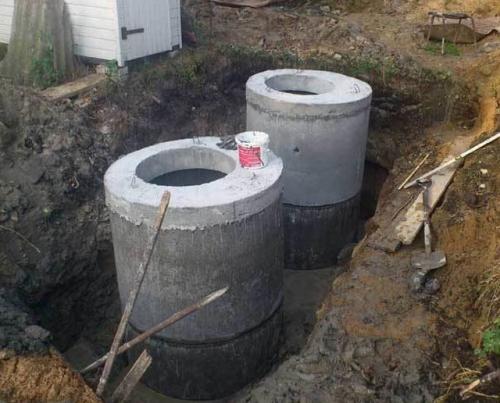

Устройство септика из железобетонных изделий не считается слишком сложной работой. Он может иметь двух- или трехкамерную конструкцию. Вне зависимости от типа исполнения, в процессе ее обслуживания нужно обращаться за услугами к ассенизаторам и заказывать спецтехнику для удаления твердых отходов, собирающихся на внутренних поверхностях резервуара.

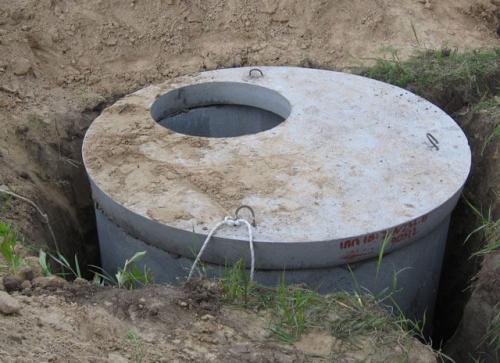

Однокамерный септик из колец является накопителем, который функционирует по принципу выгребной ямы, его обустраивают намного реже. Владельцы недвижимости отдают предпочтение данным конструкциям при необходимости обустроить канализационную систему для небольших по площади дачных строений, в которых хозяева проживают летом или во время отпуска, при условии, что объем стоков незначительный.

Еще одной важной причиной выбора однокамерного накопителя является высокий уровень залегания грунтовых вод, а также преобладание глинистых пород в геологии территории.

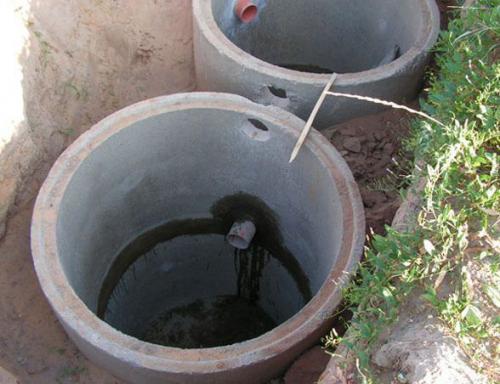

Септик с двумя колодцами или тремя камерами устанавливают при создании автономных очистных объектов для загородных домов, которые предназначаются для постоянного проживания, когда планируемый объем сточной жидкости большой.

В процессе обустройства двухкамерной конструкции, если она дополнена полем фильтрации или фильтрующим колодцем, первая камера является герметичной емкостью с ограниченным количеством кислорода. Ее непременно оснащают бетонным или чугунным люком, линией подачи и отвода стоков. Второй отсек с целью обеспечения доступа кислорода снабжают вентиляционной трубой.

На схеме канализации из бетонных колец, состоящей из двух или трех резервуаров, сточные массы подвергаются многоступенчатой обработке методом отстаивания и фильтрации:

1. В первой накопительной емкости происходит процесс предварительной очистки, в течение которого крупные взвеси оседают и в условиях нехватки кислорода подвергаются разложению, а переработкой органики занимаются анаэробные бактерии. Во втором резервуаре очистительно-фильтрационный процесс продолжается, но в нем уже участвуют аэробные бактерии и кислород.
2. Разложившиеся органические остатки, имеющие вид ила, опускаются на дно, а осветленные стоки перетекают в дренажный колодец, который также называют фильтрующим или поглотительным.

Оттуда посредством отверстий в стенах вода, прошедшая доочистку, подвергается фильтрации через песчано-щебеночный слой и отправляется в почву. Когда приусадебный участок располагается на грунтах, обладающих достаточными фильтрационными свойствами и хорошо впитывающими и пропускающими жидкость, а уровень залегания подземных вод при этом невысокий, лучше отдать предпочтение варианту устройства септика, в котором осветленная жидкость перенаправляется в поглотительный отсек.

На грунте с глубиной залегания подземных водных слоев, достигающей только 2,5 метров, процесс очистки становится невозможным, поскольку между самой нижней точкой дренажного колодца для септика из бетонных колец и грунтовой водой должно быть не менее одного метра.

В данной ситуации очищенные стоки лучше будет отводить на дренажные поля. Но обустройство подобных систем требует наличия большой площади участка.

Канализация Септик топас принцип работы. Принцип работы септика топас

Принцип работы септика Топас

Модельный ряд бытовых септиков Топас обширен. Есть как недорогие варианты с малой производительностью для дачи, так и мощные станции для больших коттеджей и даже поселков.

Внешне все они представляют собой ящик в 2,5–3,1 метра высотой, закрытый сверху крышкой.

Корпус выполнен из композитного полипропилена, который устойчив к агрессивной среде внутри и перепадам температуры снаружи.

Внутреннее пространство септика Топас разделено на пять отсеков:

Камера приема стоков с фильтром крупных фракций.

Аэротенк с аэробными бактериями.

Отстойник для окончательного осветления вод.

Накопитель для ила.

Компрессионный отсек с насосным оборудованием.

По принципу работы септики рассматриваемой конструкции напоминают классическую трехкамерную станцию очистки. Сначала обеспечивается первичное осветление стоков из канализации дома, а затем происходит их аэробная обработка. Дальше они отправляются в отстойник. Из последнего очищенные уже воды выводятся наружу для инфильтрации в грунт или полива зеленых насаждений на приусадебном участке.

Схема работы канализации

Стоки в первую камеру септика Топас попадают через трубу с отверстиями в стенках. В этом фильтре грубой очистке задерживаются крупные органические и неорганические фракции, чтобы не мешать работе остальных отсеков. После первичного осветления сточные воды с помощью насоса перекачиваются во вторую камеру, где в септике происходит основной цикл брожения. Затем очищенные на 70–80% стоки перекачиваются в отсек-отстойник. При этом активный ил отправляется в свой специальный накопитель.

Схема принципа работы с дренажным колодцем

Из конечного отстойника выходят уже полностью отбродившие и отфильтрованные стоки, пригодные к использованию в хозяйстве для полива и технических нужд. Итог работы септиков под брендом «Топас» – это техническая вода со степенью очистки в районе 98%. Большего достичь при переработке нечистот из бытовой канализации сложно.

Корпус конструкции выполнен из полипропилена.

У разных моделей толщина материала может различаться.

Стенки снаружи делаются из листа, толщина которого более 18 мм.

Перегородки внутри более тонкие.

Листы пропилена крепятся с помощью сварочной технологии.

Изделия отличаются минимальным количеством сварочных швов.

Полипропилен идеально подходит для изготовления корпуса. Он обладает низкими показателями теплопроводности и превосходно сохраняет тепло в холодное время года. Данный материал отличается устойчивостью к агрессивной среде, которая присутствует в септике. И он мало поддается коррозии.

Для управления работой септика применяется разное электрооборудование – воздушные компрессоры, блоки управления и дренажные насосы. Все элементы тщательно подбираются и обладают превосходными эксплуатационными свойствами.

Подобная станция востребована, благодаря простоте конструкции, взаимозаменяемости деталей и возможности ремонта.

Схема работы

1. Стоки выходят из трубы в первую камеру. Частицы крупных размеров выпадают на дно.
2. Затем вода переливается в аэротенк, где бактерии растворяют органические составляющие. В процессе перекачивания с помощью волосоулавителя отбираются волокнистые компоненты.
3. Жидкость попадает в отстойник, где собирается ил, а вода отделяется отдельно.

После прохождения шагов очистки, жидкость очищается на 95 %, и с помощью насосного устройства проходит в последний отсек. Это позволяет получить воду, которая пригодна для технических задач – полива цветов и газона. В процессе эксплуатации такая станция потребляет небольшое количество электроэнергии.

Работа очистной техники подразумевает две фазы, переключающиеся при помощи поплавочного переключателя. Фаза очищения запускается при вхождении канализационных стоков, а фаза регенерации необходима при отсутствии стоков и для поддержки активного ила.

Подвод питающего кабеля выполняется в отсеке с компрессором. Его нужно только подключить к блоку управления.

Принцип химического процесса очистки

Очистка загрязнений – это многоуровневый процесс, в котором используется большое количество патогенных микроорганизмов активного ила. Биологическая чистка включает следующие этапы:

1. В процессе аэрирования осуществляется удаление компонентов органического типа. Аэробные бактерии производят ферменты, которые способствуют окислению органики.
2. Денитрификация и нитрификация являются следующим этапом очищения загрязнений. Для этого не требуется участие кислорода.
3. Удаление фосфора. Данный компонент содержится в нерастворимых элементах и в виде полифосфатов и фосфатов, которые нужно удалять.

Смотреть

Этапы консервации септика Топаз на зиму

Перед процедурой рекомендуется перекрыть все краны для поступления воды и прекратить пользоваться канализацией.

Консервация септика топас на зиму включает выполнение следующих действий:

1. Выключить электропитание оборудования. Чтобы устройство случайно не запустилось, лучше отсоединить его от пакетного выключателя.

Канализация для дачи. Чек-лист для начинающих

Невозможно определиться с типом устройства для утилизации отходов, пока подробно не опишешь для себя условия его эксплуатации, которые существуют на участке. Участник нашего портала с ником sonder RZN составил чек-лист для тех, кто выбирает и обдумывает схему канализации в частном доме. Не важно, самостоятельно или с помощью специалистов: на эти вопросы все равно нужно ответить.

• Определить тип грунта на участке. Это можно сделать в домашних условиях – просто скатать грунт в колбаску.

Geolog197 Участник FORUMHOUSE

Если при длине в 1 см толщина больше 3 мм, дальше разваливается, то это супесь; 1-3 мм - суглинок, меньше - глина. Если колбаска не катается, это песок.

Необходимо сделать и тест на водопоглощение: выкопать шурф 0,5 Х 0,5 м, глубиной 1 метр, налить в него воды, засечь время и замерить скорость, с которой она уходит. Достаточно оценки вроде «вся вода ушла за три часа». Если этого мало, можно самостоятельно посчитать коэффициент фильтрации по упрощенной схеме, доступной каждому дачнику.

• Определить уровень грунтовых и паводковых вод на участке, понять, каков уровень верховодки.
• Составить план участка. Важно, чтобы на этом проекте были указаны соседские участки и прилегающие дороги.
• Определить рельеф участка и рельеф прилегающей местности. Отметить на плане все овраги, реки, озера, пруды. Важен и размер участка. Без всего этого нельзя отыскать лучшее место для установки системы канализации. Поле фильтрации с тубами отвода является потенциально опасным объектом, его можно делать не ближе, чем в 30 метрах от источника питьевой воды и не ближе, чем в пяти метрах от фундамента дома.
• Определить, какой планируется объем стоков. Часто владельцы загородного помещения просто берут 200 литров на человека в сутки. Можно обратиться к документу «Нормы расхода воды потребителями. Нормы водопотребления. СНиП 2.04.01-85 Внутренний водопровод и канализация зданий». При подсчетах нужно учитывать, сколько людей живет в доме, и когда и сколько народу периодически приезжает погостить – от этого зависит объем залпового сброса (кратковременного поступления в канализацию сточных вод, при котором резко увеличивается концентрация загрязняющих веществ); пиковая нагрузка на канализацию.
