Конструкция сливного бачка

Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

Наливной механизм включает в себя два компонента:

Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

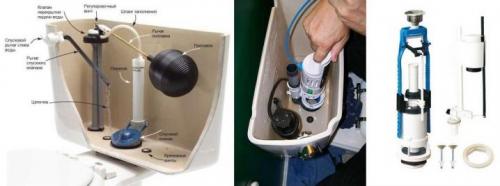

Устройство бачка унитаза

Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

Совет. Для удобства эксплуатации и экономии воды рекомендуется подбирать сливной бачок с двумя кнопками: для полного и для частичного слива.

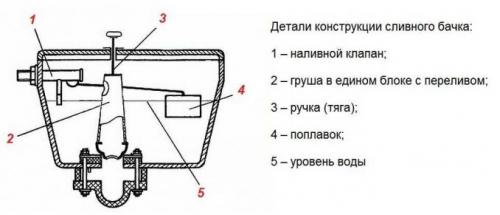

Устройство сливного бачка с кнопкой. Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

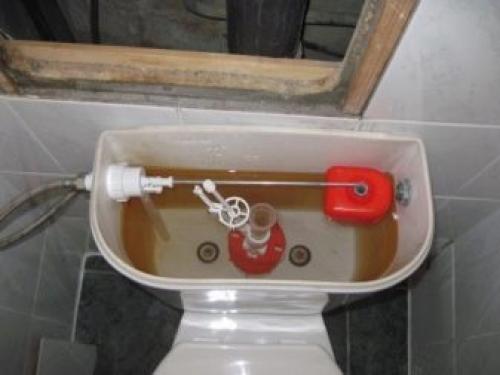

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

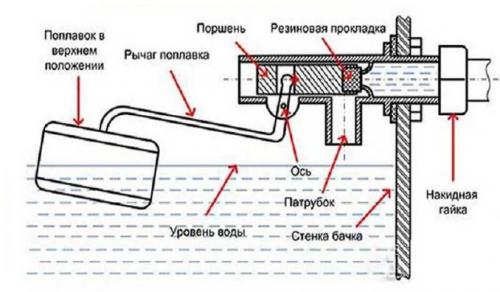

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

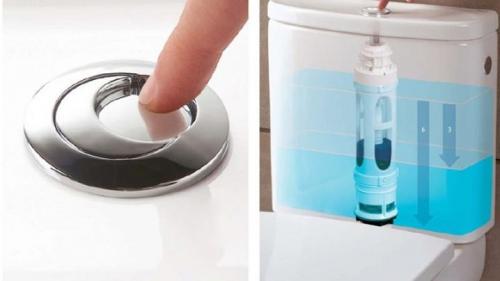

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

С одной кнопкой.
Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Устройство сливного бачка старого образца. Как снять с бачка крышку

Если бачок перестал наполняться, начал подтекать или вода беспрерывно льётся в чашу через переливную трубку, требуется отрегулировать или заменить арматуру.

Чтобы получить доступ к внутренней части резервуара, необходимо снять крышку.

Сложности могут возникнуть, если установлен механизм сливного бачка с кнопкой. Чтобы демонтировать кнопку на крышке, необходимо нажать на неё и повернуть кольцо. Если не получается провернуть плоское кольцо пальцами, требуется вдавить кнопку и найти на внутреннем ободке кольца специальные прорези. Вставив в одну из прорезей узкую плоскую отвёртку, кольцо проворачивают, а затем выкручивают пальцами.

Кольцо кнопки легко выкручивается пальцами Источник psk-remont.ru

После того, как кнопка будет вынута (убрав кольцо, её достаточно потянуть вверх), можно легко снять крышку и изучить устройство сливного бачка, проверить механизмы на наличие повреждений.

Демонтируем бачок

Старую сливную арматуру бачка невозможно заменить новой без полного демонтажа резервуара. Перед началом работ необходимо перекрыть подачу воды – если на подводке к резервуару не стоит запорный вентиль, перекрывается подача холодной воды на всю ветку.

Далее из резервуара сливается вода. При помощи ключей снимается шланг боковой или нижней подводки, в зависимости от конструкции бачка.

Резервуар требуется отсоединить от чаши унитаза. Он закреплён при помощи двух болтов, гайки расположены с нижней стороны задней полки чаши. Чтобы их открутить, понадобится разводной или рожковый ключ. Предварительно рекомендуется постелить на пол тряпку или подставить ёмкость – вода, оставшаяся на дне резервуара, непременно выльется при удалении крепежа.

Если бачок был установлен много лет назад и гайки намертво приржавели, болты просто перепиливают – полотно ножовки по металлу свободно перемещается в зазоре между бачком и полкой чаши.

Поплавковая система сливного бачка. Шары на длинной тяге

Шарообразная система поплавка применяется много десятков лет. Она была разработана при создании первых советских сливных бачков. В роли регулятора подачи воды применялся поплавок с удлиненной тягой, которая проходила по всей ширине бачка. Подача жидкости осуществлялась по системе бокового подвода. Понятие «шарообразная форма поплавка» было условным. В зависимости от модификации унитаза, поплавки имели форму сферы, овала и даже куба.

Сегодня шар-поплавок на удлиненной тяге используется крайне редко. Его устанавливают исключительно в дизайнерских унитазах, изготавливаемых под старину. Однако встретить их можно и в местах общественного пользования. Конечно, никто не станет заглядывать под крышку бачка унитаза в уличном туалете, но там наверняка установлен именно шарообразный поплавок.

Такие конструкции самые дешевые на рынке, несмотря на то что давно потеряли свою актуальность.

Шарообразные поплавки на удлиненной тяге обладали и обладают несколькими достоинствами:

простота монтажа;
простота регулировки поплавочной системы;
дешевизна реставрации;
низкая цена на все сопутствующие комплектующие.

Но, как и другие механизмы, шарообразные поплавки на длинной тяге имеют несколько недостатков. Прежде всего, они не подходят для установки в компактных моделях современных бачков. Но если все же удалось поместить шарообразный поплавок в бачок, то в процессе слива он издает очень громкий шум. Зачастую у этого механизма происходят сбои в процессе работы.

Устройство арматуры сливного бачка. Конструкции поплавковых механизмов

Обязательным компонентом арматуры сливного бачка является поплавковый механизм, задача которого – не допускать подъема воды выше заданного уровня. Сам поплавок бачка представляет собой полый пластиковый баллон, который под действием воды, заполняющей бачок, поднимается до нужного уровня. Механизм поплавка соединен с системой рычагов, воздействующей на запорный клапан. Как только поплавок достигает нужного уровня, механизм запорной арматуры перекрывает подачу воды.

Клапан сливного бачка имеет несколько разновидностей:

Кройдон-клапан. Перекрывание потока обеспечивается за счет использования вертикально расположенного поршня. Рычаг поплавка запускает движение поршня, в результате вода перестает заливаться в сливной бачок.
Клапан поршневого типа. Его отличием является разделенный на две части шплинт, в котором закрепляется рычаг поплавкового механизма. При движении рычага под воздействием поплавка поршень начинает двигаться горизонтально. Поршень начинает давить на седло, и установленная на нем прокладка останавливает подачу воды. Это наиболее распространенный вид арматуры для унитаза.
Мембранный клапан. Его особенностью является наличие мембраны, выполненной из резины или силикона, которая установлена вместо прокладки. Рычаг двигает пластиковый поршень, он воздействует на мембрану, и она закрывает отверстие для заливания жидкости в бачок. Эту арматуру используют реже, однако она отличается высокой надежностью.

Поплавковая запорная арматура обеспечивает автоматическое прекращение подачи воды в бачок, он не переполнится выше допустимого уровня.

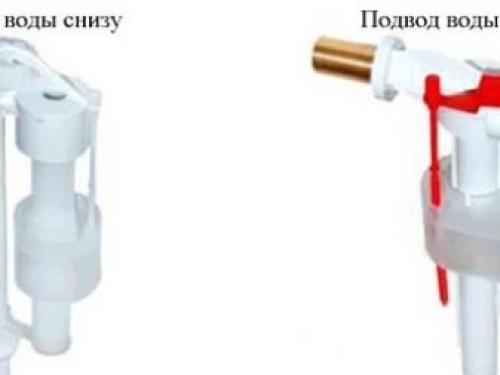

Различают системы арматуры для сливного унитазного бачка с нижней подводкой и боковой подводкой. Первый вариант более комфортен в использовании, так как вода поступает в бачок с минимальным уровнем шума. Боковая подводка более шумная, но относительно недавно производители решили эту проблему. Для подачи предусмотрена специальная отводная трубка, выполненная из мягкого полимера. Она опускается на дно бачка, в результате уровень шума существенно снижается.

Устройство сливного бачка с нижней подачей воды. Устройство арматуры сливного бачка

Сливной бачок – фаянсовая, пластиковая или чугунная емкость, в которой накапливается вода для смыва. После использования унитаза пользователь нажимает на кнопку или дергает за рычаг и вода из резервуара подается в чашу унитаза. Когда емкость опорожняется, в него поступает вода из водопровода и наполняет.

Механизм, обеспечивающий выпуск и набор воды, располагается тут же, в накопительном резервуаре. В специальной защите конструкция не нуждается, так как изготовляется из пластика и металлических сплавов, не склонных к коррозии. Устройства несколько отличаются – это зависит от способа управления и подводки воды. Однако любой вариант включает 3 главных узла .

Заполнение – приспособления, обеспечивающие набор воды, или наливная арматура. Главный ее элемент – наливной клапан, установленный на входе водопроводной трубы. Он соединен рычагом с поплавком. Последний представляет собой полый пластиковый цилиндр, плавающий на поверхности жидкости. Когда вода спускается, поплавок опускается вместе с ней, изгибая рычаг. И когда усилие изгиба достигает критической величины, клапан открывается и вода из водопровода заполняет резервуар.
Слив – механизмы выпуска воды или сливная арматура. Регулирует выпуск клапан слива. В простейших случаях это приспособление грушевидной формы, плотно входящее в отверстие слива. В более современных моделях конструкция носит название сливной колонны, может включать 2 клапана вместо одного и объединяется с переливом. Клапан слива приходит в действие, когда пользователь нажимает на кнопку или опускает рычаг. Он поднимается и освобождает слив. Вода устремляется в отверстие с большим напором, поэтому сразу клапан опуститься не может. Но когда набранная вода выходит из резервуара, включается наливной клапан и жидкость поступает из водопроводной трубы. В этот момент сливная колонка уже находиться близко ко дну на одном уровне с водой. Теперь набираемая жидкость прижимает клапана к сливу и он плотно его закрывает.
Узел перелива – представляет собой жесткую пластиковую трубку, установленную вертикально. Ее уровень размещается чуть выше отметки максимум. Если по каким-то причинам наливной клапан пропускает воду после того, как резервуар наполнится, жидкость выводится через перелив в унитаз.

Источник: https://stroika-i-remont.info/stati/ustroystvo-smyva-v-bachke-unitaza-mehanizm-sliva

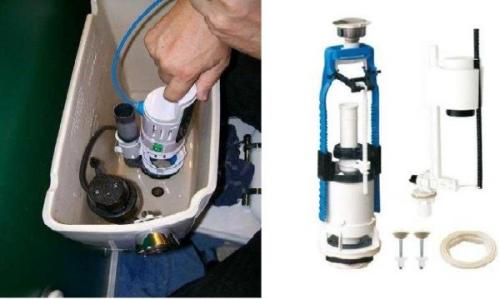

Сливное устройство для бачка унитаза. Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

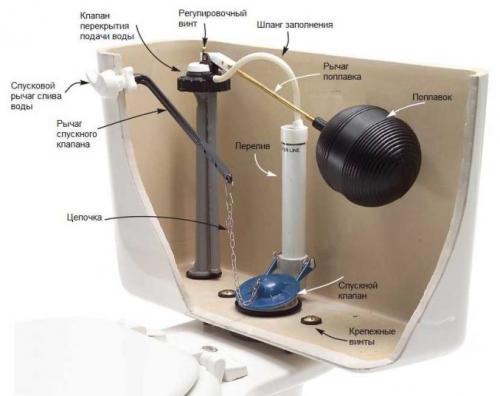

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

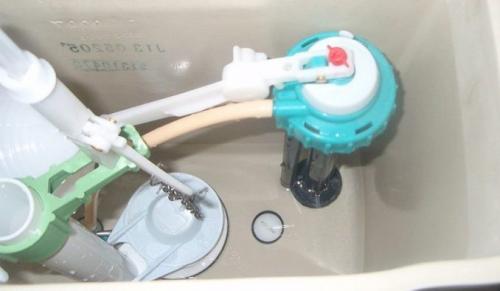

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

с одной кнопкой
- вода сливается пока кнопка нажата;
- слив начинается при нажатии, прекращается при повторном нажатии;
с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Устройство сливного бачка с двумя кнопками. Из чего состоит?

Унитаз представляет собой санитарно-техническое оборудование, которое состоит из чаши и резервуара для воды. Чаша крепится к стене или устанавливается на полу. Емкость для воды является сливным бачком сантехнического приспособления и располагается над чашей. Внутренности бачка представляют собой механизм, который выполняет функции набора воды и ее подачу для смыва.

Сливные бачки могут иметь некоторые различия. В первую очередь это касается приспособлений, которые используются для слива: кнопка или пусковой рычаг. Остановимся более подробно на кнопочном варианте.

Такие приборы могут быть как с одной, так и с двумя кнопками. Схема механизма слива для бачка.

Заливной клапан. Он необходим для поддержания определенного уровня воды в бачке унитаза. Когда вода достигает определенной отметки, бачок перестает наполняться. Регулирует работу заливного клапана специальный поплавок.
Арматура для бачка (сливная и запорная). Данная конструкция отвечает за регулировку подачи воды в процессе смывания, благодаря чему она не сливается без надобности. Когда емкость заполняется водой до определенного уровня, запорный клапан плотно прижимается к отверстию слива, что препятствует выходу воды из бачка.
Сливной механизм. Представляет собой приспособление в виде кнопки для подачи воды из бака в туалетную чашу.
Устройство перелива. Механизм контролирует количество воды, находящееся в бачке. Это необходимо для того, чтобы вода не выливалась из резервуара. При избыточно количестве жидкости переливная трубка направляет ее в канализацию.

Система подачи воды у унитазов бывает двух типов: боковая и нижняя. Устройства с боковым механизмом менее востребованы среди покупателей из-за довольно большого шума, который возникает при наборе воды. Приборы с нижней подачи более удобны в эксплуатации, но имеют высокую стоимость.
