Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

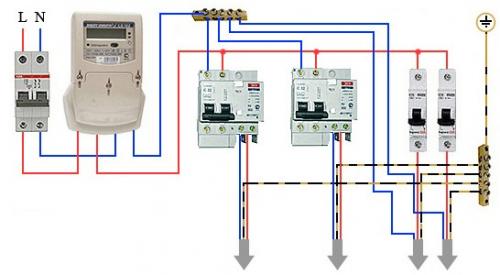

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.

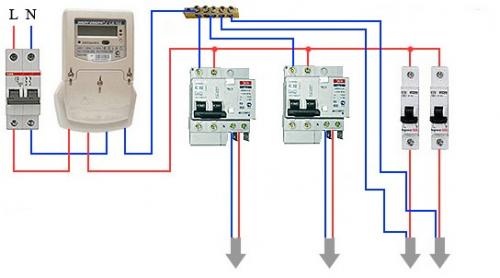

4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.

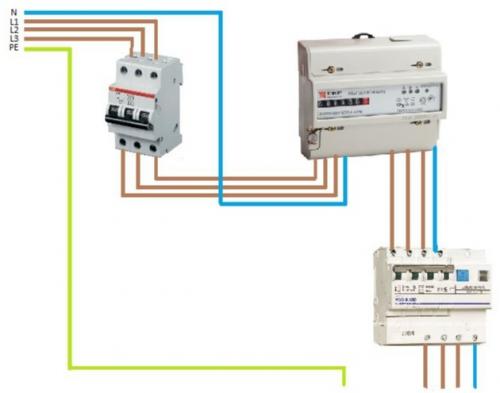

5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

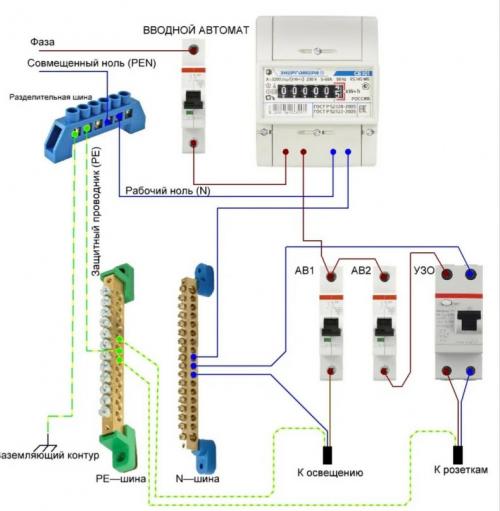

Подключение четырехполюсного дифавтомата. Варианты ввода ДИФов в работу

Разнообразия ввода в эксплуатацию дифференциальных автоматических устройств совершенно разные. Составления схем подключения зависит от разных факторов.

Учитываются такие вещи, как расположения места электрического приборного щитка в помещении, нахождение ближайшей точки подводки заземления, а также без доступа к нему.

• Большое значение имеет — сколько сеть имеет фаз тока.
• Составление схемы подключения базируется и на конструкции ДИФа, имеющего двух или четырехполюсную систему.

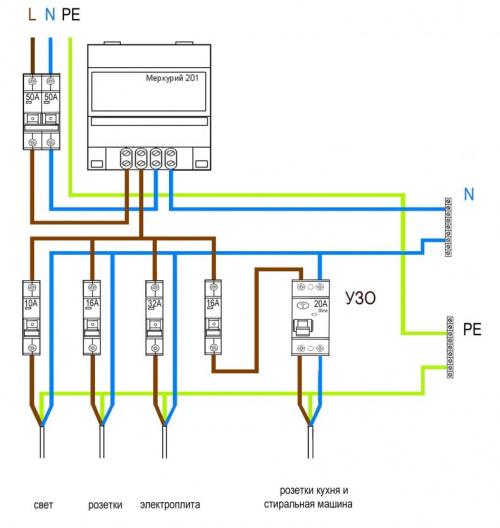

Вариант монтажа номер 1

Разберем схему с присутствием в сети однофазного тока и точкой заземления. Для всей замкнутой цепи прохождения электроэнергии в данном помещении, используется только один дифавтомат. Он, как правило, ставится после счетчика. В данном случае последовательность соединения конструкции приборов простое. При срабатывании ДИФа обесточивается вся площадь обслуживания сети данным устройством. Здесь трудно определить причину возникновения ситуации с отключением питания.

Вариант монтажа номер 2

Тоже схема с однофазным током и заземлением, но несколько лучше. Смысл ее преимущества, мы теперь можем большое помещение поделить на разные группы подключения нескольких дифференциальных выключателей.

Это более удобная конструкция подключения, позволяющая отключать ту площадь помещения, где произошла аварийная ситуация.

Единственный минус в этом, то что необходимо купить дополнительные ДИФы. Как известно удобство требует больше затрат и повышает собственную безопасность.

Вариант монтажа номер 3

Теперь рассмотрим, как подключить автомат без заземления. Эта версия применялась, как и в частном секторе, так и в высотных жилых домах старой постройки.

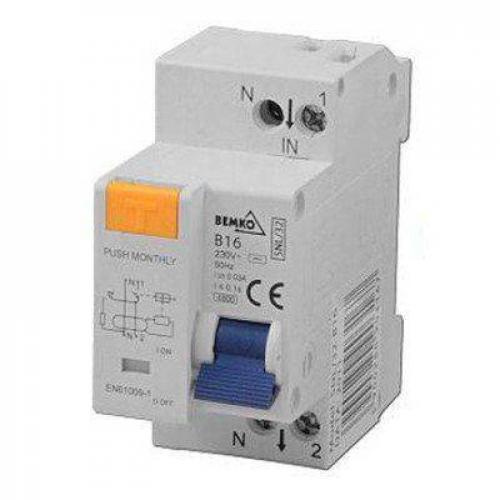

Подключение дифавтомата с заземлением. Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Подключайте нулевой провод к клемме «N»!

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила  подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

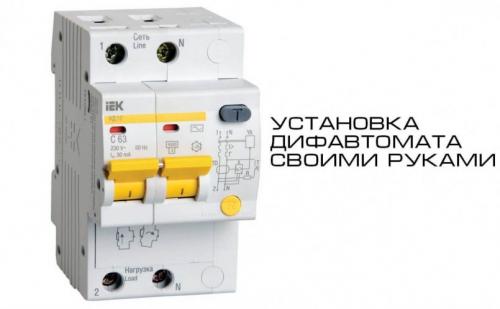

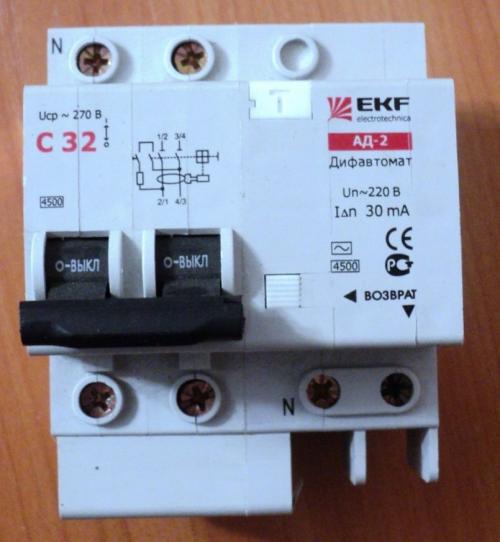

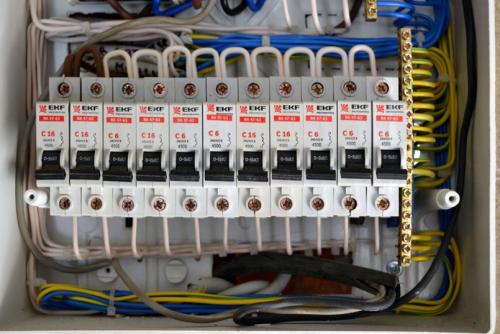

Подключение дифавтомата legrand. Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

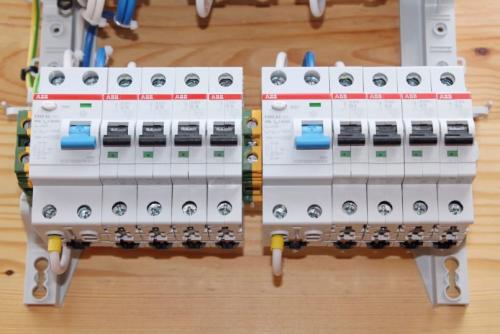

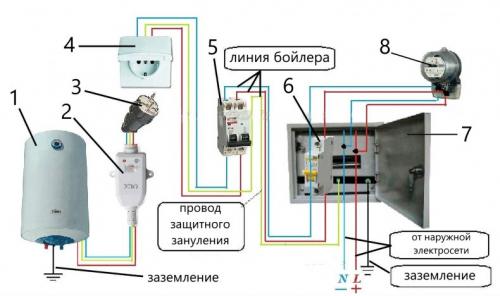

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

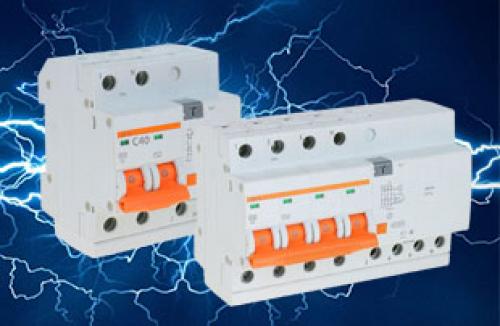

Принцип работы трехфазного дифавтомата. Дифференциальный автоматический выключатель. Обзор.

Дифференциальный автоматический выключатель (дифавтомат)  — это коммутационный аппарат предназначенный для защиты электрической цепи от сверхтоков, а так же от токов утечки.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

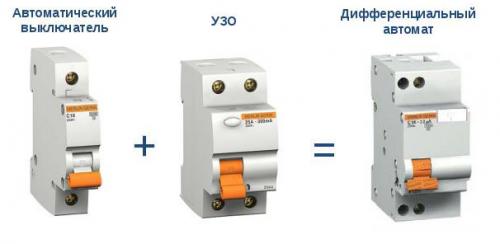

Другими словами дифавтомат — это устройство совмещающее в себе функции  автоматического выключателя  и  УЗО .

У дифавтомата есть множество вариантов названий: автоматический выключатель дифференциального тока, дифференциальный автоматический выключатель, автоматический выключатель дифференциального тока и т.п.

Для чего нужен дифавтомат?

Как следует из определения дифавтомат выполняет следующие функции:

• Защита  от сверхтоков, т.е. защищает электрическую сеть  от перегрузок и коротких замыканий.
• Защита  от токов утечки, т.е. обеспечивает защиту  от пожаров и от поражения человека электрическим током.

В чем отличие УЗО от дифавтомата?

В отличие от УЗО, которое защищает электрическую сеть только от токов утечки, дифавтомат дополнительно обеспечивает защиту от перегрузок и коротких замыканий, и потому не требует дополнительной установки автоматического выключателя для своей защиты.

Устройство и принцип работы дифавтомата.

Как уже было написано выше дифавтомат представляет собой объединенные в общем корпусе автоматический выключатель и УЗО:

Для того что бы описать устройство и принцип работы дифавтомата необходимо в отдельности разобрать устройство и принцип работы автоматического выключателя, и УЗО, т.к. эти вопросы уже рассматривались в соответствующих статьях, здесь мы на этом останавливаться не будем.

• Устройство и принцип работы автоматического выключателя читайте здесь.
• Устройство и принцип работы УЗО читайте здесь .

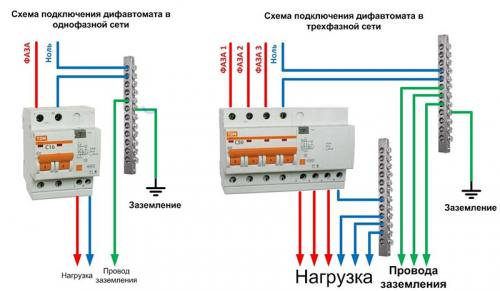

Схемы подключения дифавтомата.

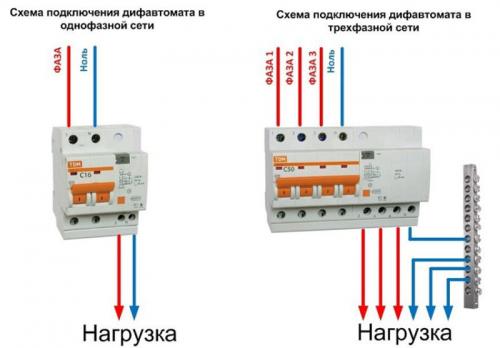

Подключение дифавтомата без заземления  осуществляется по одной из следующих схем:

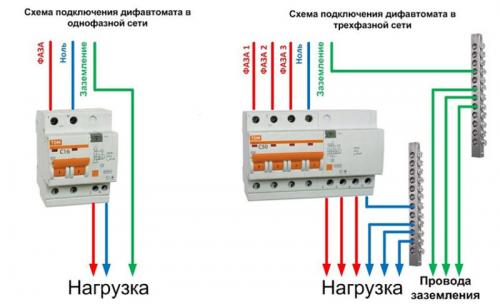

Подключение дифавтомата с заземлением  осуществляется по одной из следующих схем:

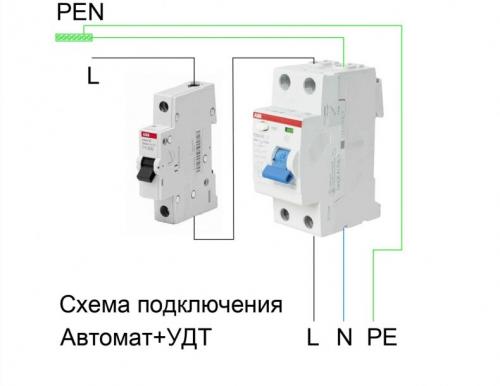

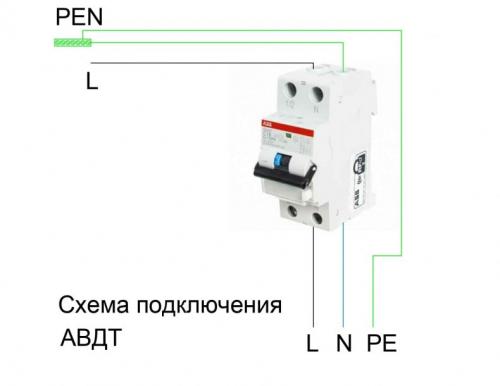

При системе ТN-C-S  (когда нулевой проводник разделяется на нулевой рабочий и нулевой защитный):

Подключение дифавтомата в трехпроводную однофазную и пятипроводную трехфазную электросеть,  (так называемая система TN-S (когда нулевой рабочий и нулевой защитный проводники разделены):

ВАЖНО!  В зоне действия дифавтомата нельзя объединять нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного дифавтомата, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленый провод на схеме).

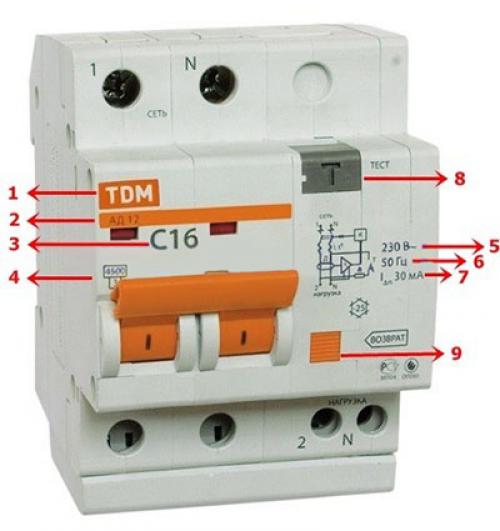

Маркировка и характеристики дифавтоматов.

1. Марка дифавтомата
2. Тип   дифавтомата
3. Номинальный ток и характеристика срабатывания : цифра обозначает  номинальный ток  в Амперах  —  максимальный ток при котором дифавтомат способен длительно работать без аварийного отключения цепи, буква обозначает  определяет диапазон срабатывания защиты дифавтомата, а так же время за которое это срабатывание происходит.
4. ПКС — предельная отключающая способность дифавтомата. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный дифавтомат сохранив при этом свою работоспособность.
5. Номинальное напряжение — напряжение при котором дифавтомат способен длительно работать не теряя свою работоспособность.

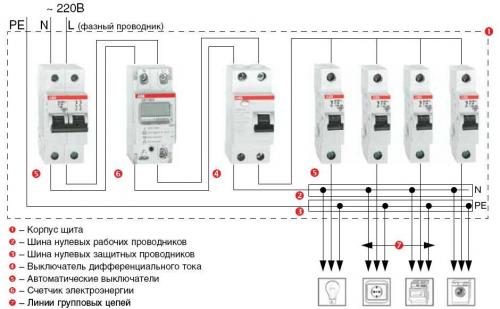

Ошибки подключения дифавтомата. Как подключать

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.

Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.

Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.

На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.

Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

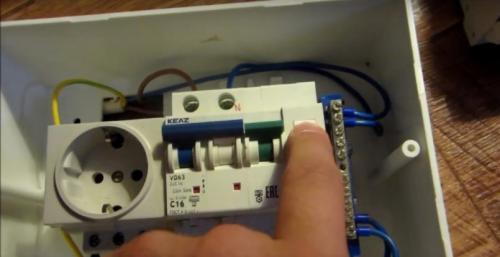

Последовательность монтажных действий при подключении дифавтомата такая:

• перед установкой приборов в щитке выключите вводной автомат;
• индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
• установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
• откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.

Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.

Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.

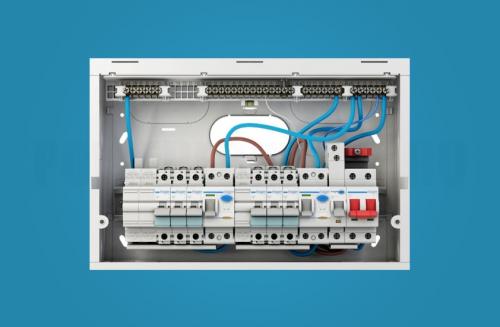

Подключение трехфазного узо без заземления. Узо без заземления работает или нет — схема подключения

Работает или нет УЗО без заземления — найти ответ на этот вопрос очень легко. Однако, если вы новичок в электрике, то велика вероятность ознакомится с неверной интерпретацией правил установки устройства дифференциального тока в двухпроводной сети. Правильный ответ на вопрос — узо без заземления работает, и в быту его ставить можно и нужно. Но на просторах интернета все же встречаются противоположные мнения.

В данном обзоре приведены обоснованные доводы в пользу использования УЗО в двухпроводных бытовых сетях (без заземления и зануления). Также рассмотрены основные схемы подключения узо в электрощите и принцип работы защитного устройства в конкретных ситуациях.

Почему ошибочно считается, что узо без заземления не работает

Чтобы обосновать ошибочное утверждение, что узо не работает без заземления, нужно понимать принцип действия защитной автоматики и хорошо ориентироваться в системах заземления. Причем основное противоречие происходит при неправильной трактовке отсутствия заземления. Поэтому для начала разберемся с распространенными системами заземления.

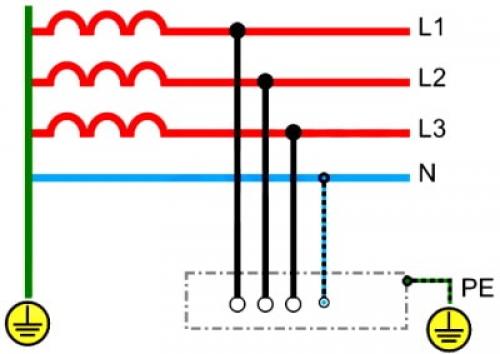

Системы заземления TN и TT:

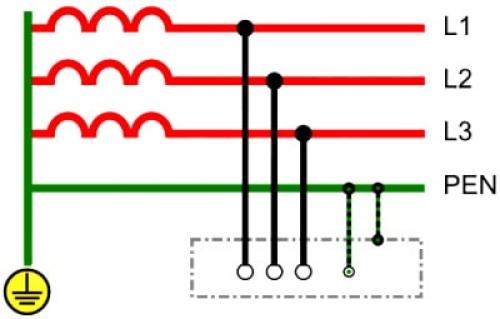

TN-C . Для данной системы характерно объединение функционального и защитного нулевых проводников. Все корпуса и металлические части приборов подключенные таким образом должны быть соединены с глухозаземленной нейтралью дополнительными нулевыми проводниками.
TN-S . По сравнению с TN-C это более совершенная и безопасная система с разделенными рабочим (N) и защитным (PE) нулевыми проводниками. Разделение реализовано сразу на подстанции, и подача напряжения производится по пяти проводам (трехфазная система электроснабжения) или трем (однофазная система электроснабжения).
TN-C-S — это удешевленная альтернатива TN-S. С подстанции осуществляется подача электроэнергии с использованием комбинированного нулевого проводника (PEN), подключенного к глухозаземленной нейтрали. При входе в здание PEN разветвляется на защитный нулевой проводник (PE) и рабочий нулевой проводник (N).
TT — это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.

Подключение дифавтомата без заземления. Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы . Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
