Изготовить форму для колодезных колец своими руками меня вынудили обстоятельства. Жарким летом 2010-го года многие дачники столкнулись с проблемой обеспечения водой.

Бесперебойно обеспечивающие водой колодцы пересохли.

Большинство хозяев дачных и загородных участков при устройстве колодцев используют железобетонные кольца с внутренним диаметром 1000 мм и высотой 900 мм.

Кажется, углубить колодец — не проблема, но…

Осадить зажатые грунтом кольца колодца не удастся, обкапывать колодец со всех сторон — нереально…

Чтобы сразу было ясно, показываю готовую форму для колодезных колец сделанную своими руками .

Вот это мне надо было сделать. Вообще-то изготовить опалубку для колец своими руками не сложно. Как сделать форму для колец я придумал быстро.

Если умеете пользоваться ножницами по металлу, болгаркой и чуть-чуть электросваркой — флаг Вам в руки и пусть обломятся шабашники.

Вырезаю ножницами по металлу из листовой стали 1,8 мм толщиной два кольца внутренним диаметром 840 мм, наружным 900-950 мм. Наружный диаметр непринципиален — это будут рёбра жёсткости для наружной части опалубки. Ножницы стригут нормально, если удлинить ручки. Лист металла шириной 600 мм скатываю в «трубочку», сверху и снизу — кольца, провариваю, режу получившуюся штуковину на две половины болгаркой, места разреза укрепляю угловой сталью с отверстиями под болты для сборки-разборки.

С внутрянкой сложнее… надо придумать что-то, чтобы её не зажимало бетоном после заливки, и можно было бы свободно вынимать. Следовательно, до заливки её диаметр должен быть равен проектному, т.е. 700 мм, а после заливки — уменьшаться на 15-25 мм.

Эту проблему я решил, уничтожив два старых автомобильных домкрата, изготовив из них приспособление для сжатия разжатия на четыре стороны.

Проще показать, чем объяснить:

Собираю внутреннюю «бочку» из двух круглых деталей диаметром 700 мм (типа, дно и крышка), а стенка бочонка, опять же из листовой стали шириной 600 мм. Лист снова скатываю в трубочку, чтобы не раскатывался — стягиваю тросом с лебёдкой, провариваю дно и крышку. В крышке и днище готового бочонка вырезаю квадратные отверстия (круглые болгаркой вырезать у меня не получается), устанавливаю внутрь то извращение, которое получилось из домкратов, режу на 4 части, укрепляя места разреза уголком.

Проверяю, работает ли механизм сжатия-разжатия:

Отвлекусь чуток: если изготовить гильзы из тонкого металла, например, из оцинковки толщиной 0,55- 0.8 мм, шириной 600 мм и диаметром 700 и 840 мм, то с их помощью можно будет не ждать, когда бетон, залитый в самодельную форму для колодезных колец, схватится, а сразу после вибрирования бетонной смеси опалубку снимать. Тем самым, можно будет отливать в день не по одному кольцу, а столько, сколько пар гильз Вы заготовите. Даже тонкий металл гильз не даст бетонной смеси расплыться после снятия опалубки.

На этой фотографии обратите внимание на болты. Они, кроме всего прочего, выполняют роль ограничителей разжатия.

Теперь вы знаете как сделать опалубку для колец. Далее вяжем арматурный каркас. Дизайн его может быть любой, главное, чтобы расстояние между стержнями было не более 200 мм по высоте и 300 по окружности. Диаметр — 770 мм. Петли выпустить не забудьте.

У меня такой получился:

Привлекаем бесплатную рабочую силу в лице родственников замешивать бетонную смесь в старой ванне. Мне родственников отловить не удалось, но есть бетономешалка.

Заливаем готовую смесь в самодельную опалубку для колец, вибрируем куском арматуры и идём пить пиво на диванчике под телевизором до следующего дня. За ночь бетон схватится, и можно будет снимать самодельную форму.

Наружная часть снимается легко. Внутреннюю часть вынимать следует аккуратно, чтобы не повредить стенки кольца. Делать это лучше вдвоём или соорудить подъёмный механизм вроде крана.

Пропорции для бетонных колец. Типовые размеры железобетонных колец

Если по каким-то причинам готовыми изделиями воспользоваться нельзя, то владельцу загородного или дачного участка стоит подумать о вариантах их самостоятельного изготовления.

Для этого необходимо из подручных материалов сделать форму, установить в нее арматурную сетку, а затем залить бетонный раствор, замешанный в строго определенных пропорциях.

На заводах, выпускающих железобетонные изделия и конструкции, используется специальная маркировка продукции. Типовые размеры колодезных колец:

• высота стандартна и составляет 900 мм;
• толщина — 70-140 мм;
• диаметр — 100-200 мм .

Толщина стенки цилиндра и его диаметр могут быть разными.

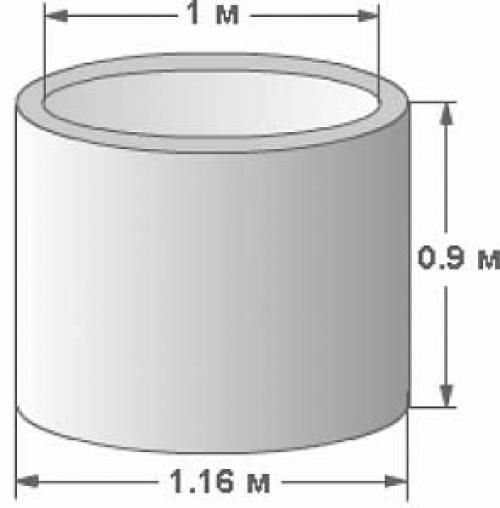

Основные размерные параметры железобетонного кольца для колодца: Dв — диаметр внутренний, Dн — диаметр наружный, H – высота (+)

С увеличением диаметра кольца и толщины его стенок повышается расход бетона. Масса изделия также зависит от данных размеров. Для уменьшения массы готового изделия стараются снизить только высоту жб-кольца, а стенки делают как можно толще.

В продаже можно увидеть изделия высотою 350, 450 или 500 мм. Их называют еще доборными кольцами и устанавливают при завершении работ, когда изделие стандартных размеров уже не входит целиком во выкопанный колодец.

Еще один способ «законного» снижения массы колодезного кольца заключается в обязательном использовании армирующей сетки. При этом толщина стенок может быть 6-8 см, что не ухудшает прочностные характеристики изделия. Поэтому своими руками лучше делать жб кольца с армированием для строительства колодца на участке.

Снижать вес колодезного кольца приходится для того, чтобы не использовать грузоподъемную технику во время проведения монтажных работ. Это важно для дачников и садоводов, решивших не только изготовить изделия своими руками, но и перемещать их по участку без привлечения спецтехники.

Самодельные кольца — практичное и доступное решение не только для обустройства колодца , но и для решения других задач. Например: создания дренажного колодца или сливной ямы .

Опалубка для жб колец. Обзор оборудования для изготовления жби колец

Для изготовления колодезных жби колец используются виброформа или вибропресс:

Виброформа — это две отдельных опалубки: наружная обечайка и сердечник. На внешней обечайке закреплены вибраторы, которые выполняют поверхностное виброуплотнение полусухой бетонной смеси, загруженной в виброформу. Виброформа мобильна. В процессе формования колец обе опалубки виброформы поочередно переставляются кран-балкой. Место формования очередного кольца постоянно смещается, что создает определенные неудобства с доставкой приготовленной бетонной смеси от смесительного узла, особенно, если формование очередного кольца жби производится на удалении от бетоносмесителя.

Вибропресс — оборудование стационарное. Обычно поставляется в комплекте с бетоноукладчиком и бетоносмесителем принудительного типа (или сразу бетонным заводом). Чтобы минимизировать временные потери при изготовлении жб колец, предварительно, до начала монтажных работ разрабатывается оптимальный план размещения оборудования, с привязкой к производственному помещению. Для наших покупателей эта услуга бесплатна.

Вибропресс имеет два существенных преимущества

по сравнению с виброформой, которые прямым образом влияют на качество выпускаемых железобетонных колец:

• Мощное прессование гидравлическим пуансоном (гидроцилиндром), закрепленным на поворотной балке вибропресса;
• Качественное виброуплотнение бетонной смеси, при котором разночастотная вибрация, поочередно воздействует на крупную и мелкую фракцию заполнителя.

от 1 руб. Завод TRUMIX-30 от 1 руб. Завод TRUMIX-60 от 1 руб. Завод TRUMIX-90 от 530 000 руб. Вибропресс для колец

Дополнительно, в момент формования изделия, вибропресс затирает поверхность кольца и формирует прочный замок на торце. В виброформе подобный замок может затираться только вручную и иметь исключительно декоративный характер. Жби кольца, изготовленные в вибропрессе, имеют лучшие прочностные характеристики и гладкую внешнюю поверхность, по сравнению с кольцами, изготовленными в виброформе.

Изготовление колодезных колец своими руками. Типовые размеры железобетонных колец

Если по каким-то причинам готовыми изделиями воспользоваться нельзя, то владельцу загородного или дачного участка стоит подумать о вариантах их самостоятельного изготовления.

Для этого необходимо из подручных материалов сделать форму, установить в нее арматурную сетку, а затем залить бетонный раствор, замешанный в строго определенных пропорциях.

На заводах, выпускающих железобетонные изделия и конструкции, используется специальная маркировка продукции. Колодезные кольца стандартного размера имеют одинаковую высоту, равную 900 мм. Толщина стенки цилиндра и его диаметр могут быть разными. Толщина стенки варьируется от 70 мм до 140, а диаметр — от метра до двух.

Основные размерные параметры железобетонного кольца для колодца: Dв — диаметр внутренний, Dн — диаметр наружный, H – высота

С увеличением диаметра кольца и толщины его стенок повышается расход бетона. Масса изделия также зависит от данных размеров. Для уменьшения массы готового изделия стараются снизить только высоту жб-кольца, а стенки делают как можно толще. В продаже можно увидеть изделия высотою 350, 450 или 500 мм. Их называют еще доборными кольцами и устанавливают при завершении работ, когда изделие стандартных размеров уже не входит целиком во выкопанный колодец.

Еще один способ «законного» снижения массы колодезного кольца заключается в обязательном использовании армирующей сетки. При этом толщина стенок может быть 6-8 см, что не ухудшает прочностные характеристики изделия. Поэтому своими руками лучше делать жб кольца с армированием для строительства колодца на участке.

Бетонные кольца своими руками: изготовление в домашних условиях

Загородное хозяйство не может обойтись без гидротехнических сооружений: септиков, канализационных коллекторов и колодцев. Проще всего построить такие объекты с помощью колец из железобетона. Мы расскажем, как самому сделать бетонные кольца, как изготовить форму для них и правильно замешать бетонный раствор.

Нет ничего более родного, чем плоды собственного труда.

Опалубка

Общие сведения

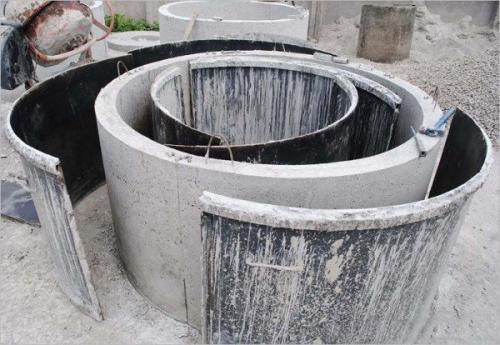

На фото мы видим один из вариантов конструкции опалубки.

Железобетонные кольца – одно из лучших решений для сооружения. Технические характеристики бетонных колец позволяют не беспокоиться об их целостности в условиях промерзающего грунта, что стало определяющим критерием при выборе материалов для наших климатических условий.

Однако далеко не всегда имеется возможность приобрести и доставить ЖБИ к месту строительства, ведь цена доставки часто превышает стоимость самого изделия. Учитывая, сколько стоит закопать бетонное кольцо, проект может обойтись в круглую сумму. В некоторых регионах и вовсе отсутствуют строительные склады или магазины, поэтому все приходится делать самостоятельно.

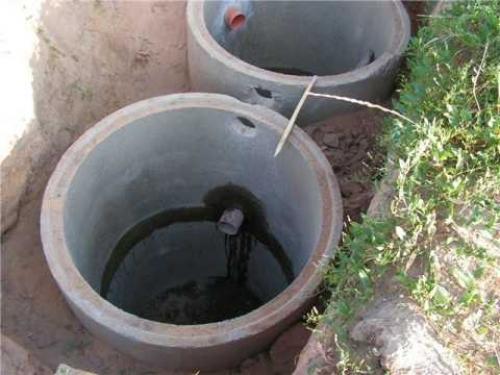

ЖБ кольца – лучшее решение для септика.

Для этого необходимо решить три задачи:

1. Изготовить форму – опалубку для изделия;
2. Замешать качественный бетонный раствор ;
3. Произвести укладку смеси в форму, а по завершении твердения освободить изделие от опалубки , не повредив последнюю.

Важно обеспечить простой демонтаж опалубки.

Важно!Можно купить готовую опалубку, но тогда теряется весь смысл нашей затеи, ведь мы не собираемся открывать подсобное производство, а для одного строительства такое приобретение нерентабельно.

Изготовление формы

Учимся делать форму для колец.

Кольцо из бетона представляет собой отрезок цилиндра с толщиной стенок от 80 до 160 мм. Таким образом, само изделие имеет внутренний и наружный диаметры, причем наружный больше внутреннего на 8 – 16 см. Значит, нам необходимо подобрать два стальных цилиндра с указанной разницей в размерах.

Совет!Бетонные кольца с дном можно сделать, залив предварительно плиту на дне ямы, в которую будет произведена установка изделия.

Стандартное кольцо имеет высоту 90 см при внутреннем диаметре 1 м, при этом толщина стенки обычно составляет 160 мм. Однако мы можем отойти от принятых в ГОСТ размеров и исходить из имеющихся подручных средств. Единственное, что необходимо учитывать – это толщину стенок не менее 10 см и адекватные для последующего монтажа высоту и вес изделия.

Стандартные размеры изделия по ГОСТ.

Кольца бетонные с замком изготовить сложнее, поэтому мы будем делать изделия с ровной кромкой.

Важно!Для наших целей подойдут металлические бочки, отрезки воздуховодов, труб и прочих подобных изделий.Также это могут быть небольшие цистерны или баки, главное – цилиндрическая форма, разница в диаметрах в пределах 10 – 15 см и прочные металлические стенки.

Теперь к делу.

Изготовить форму самостоятельно вам поможет пошаговая инструкция:

1. Берем подготовленный больший цилиндр и наносим на его внешней и внутренней стенках вертикальные линии друг напротив друга, причем внутренняя линия должна быть проекцией внешней. Вдоль этих линий снаружи привариваем оконные или дверные петли, по две с каждой стороны.



   Привариваем петли вдоль линии будущего разреза.

2. Изнутри разрезаем по линии цилиндр болгаркой так, чтобы не повредить петли. С одной стороны также срезаем фиксаторы со шпинделей в петлях.

   Разрезаем цилиндр на две части и снимаем фиксаторы со шпинделей.

3. Вытаскиваем шпиндели из петель и открываем изделие, несколько раз разрабатываем его. Форма должна легко открываться наружу.

   Открываем и разрабатываем цилиндр.

4. Берем отрезок внутреннего цилиндра и наносим такие же линии, только на этот раз они должны делить окружность на две неравные части, одна из которых в два раза больше другой. Вдоль этих линий привариваем такие же петли, только изнутри.

   Привариваем петли изнутри вдоль линий.

5. Разрезаем цилиндр надвое снаружи болгаркой, стараемся не повредить приваренные петли. Срезаем фиксаторы шпинделей с одной стороны и открываем меньшую створку внутрь, разрабатываем ее ход.

   Зеленым цветом обозначена подвижная створка, которая открывается внутрь.

Опалубка для бетонного кольца своими руками. Изготовление опалубки для кольца

Форму для изготовления ж/б колец можно приобрести в специализированных магазинах. Выбор изделий широк: по диаметру, высоте и конфигурации. А можно и сделать самостоятельно. Для этого подойдут:

• пара металлических бочек разного диаметра, чтобы толщина стенки колодца была оптимальной;
• воздуховоды, трубы большого диаметра;
• стальные или пластиковые листы, свёрнутые в цилиндры и скрепленные дверными или оконными навесами с помощью сварки или заклёпок.

В качестве примера – изготовление формы для отлива колодезных колец из стальных листов толщиной 1,8 мм. Если всё сделать аккуратно, можно получить форму не хуже заводской. Нужно вырезать по два отрезка, чтобы после скатывания получилась пара колец (наружное и внутренне) с необходимым вам диаметром. Как правило, разница в этой величине должна составлять 60-100 мм. Получается форма, сделанная из двух половин.

Опалубка для колец из стальных листов

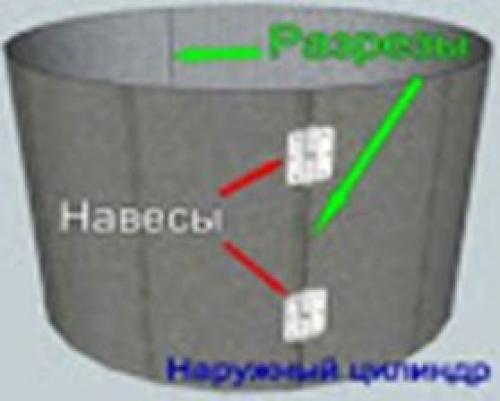

Для наружного цилиндра на линиях отреза закрепите обычные дверные или оконные навесы: их створки должны размещаться по краям, в шарнир – поверх и вдоль отреза. На один край должно приходиться не меньше двух навесов. Их следует фиксировать заклепками или сваркой. Кольцо-форма должна свободно закрываться и раскрываться. На внутреннем кольце навесы должны открываться внутрь. В остальном он изготавливается по схожей схеме.

Внимание! В собранном состоянии внутренняя форма должна быть выше наружной на 5-10 см.

Внутренняя форма должна иметь конусовидную крышку, приваренную по верхнему контуру. На верхушке – петля, за которую после отлива ж/б кольца будет подниматься форма. Кроме того, это позволяет быстро кидать бетонный раствор: он будет стекать в промежуток между стенками опалубки. Иногда в заводских конструкциях форму не поднимают, а отбрасывают её части в стороны, открыв замки-крепления.

Форма для колец жби. Конструкция виброформы

Устройство виброформы не сложно: два металлических цилиндра, на одном из которых крепится конус с петлей (внутренняя часть - сердечник), а на другом - вибраторы (внешняя часть). Форма изготовлена из металлического листа и дополнительно усилена профилем - сердечник в нижней части, внешняя часть формы - в верхней и нижней части. Элементы усиления формы на фотографиях: вертикальные металлические полосы (первое фото), горизонтальный профиль по окружности внешней части формы (второе фото). Установка вибраторов ведется на специально изготовленные вибраторные площадки. Сборка осуществляется путем установки сердечника по центру внешнего кольца, фиксация производится металлическими пальцами.

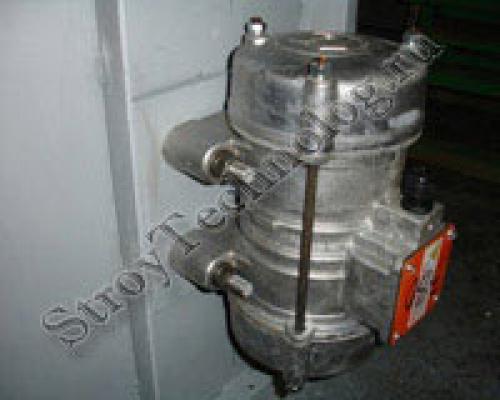

Крепление вибратора к форме на установочной плите.

Фиксатор (палец).

Петля на конусе сердечника виброформы

Стандартная виброформа кольца рассчитана на изготовление бетонных колец колодцев с проушинами, этот вариант как основной описан в ГОСТ 8020. В боковой стенке формы, в двух диаметрально противоположных точках, устанавливаются проёмообразователи. Назначение проемообразователя: создать отверстие (проушину) в боковой стенке кольца, которое будет использовано для закрепления строп и перемещения готовых изделий. При необходимости отверстие в наружной стенке виброформы может быть заглушено. Внешний вид виброформы КС10.9 с проемообразователями представлен на фото ниже.

Формы могут быть изготовлены и без проемообразователей, подъем колец в таком случае будет осуществляться за металлические петли, жестко связанные с армирующим каркасом (более детально вопрос армирования рассматривается в серии 3.900.1-14). Однако такой вариант исключает изготовление бетонных колец с замком, которые стали стандартом во многих регионах России.

Цена форм вне зависимости от наличия или отсутствия проемообразователей остается постоянной: для покупателя важно определиться, какие изделия - с проушинами, с замками или с металлическими петлями будут более востребованы в регионе.
