Пластмассовая гофра для прокладки кабеля в земле имеет ряд преимуществ в сравнении с кожухами из стали, керамики и асбеста. Благодаря этому такие оболочки становятся все более востребованными. Выпускают несколько типоразмеров изделий с разными диаметром и толщиной стенки.

В каких случаях используется гофра для прокладки подземного кабеля

Укладка в траншею – наиболее популярный способ монтажа линии, ведущей от ЛЭП к дому. Его преимущества – надежность и эстетичность.

По ГОСТу

Государственные стандарты и другие нормативные документы не содержат прямого требования относительно использования гофры. Но есть косвенные указания, например:

• табл. 2.1.3 ПУЭ рекомендует помещать кабели в трубы из трудно- или несгораемых материалов;
• п. 7.1.37 ПУЭ предписывает делать проводку заменяемой, а сделать это без применения гофры невозможно;
• п. 3.58 СНиП 3.05.06-85 обязывает защищать линии от механических повреждений.

Для чего это нужно

Гофра выполняет несколько функций:

1. Защищает проводник от механических повреждений, влаги, ультрафиолета (при наружной прокладке).
2. Облегчает замену кабеля – не нужно вскрывать траншею или штробу.
3. При подземной прокладке – благодаря красному цвету сигнализирует о наличии линии при раскопке траншеи.

Плюсы и минусы использования гофротрубы при подземных работах

В сравнении с асбоцементными, стальными и керамическими кожухами гофры имеют следующие достоинства:

• низкую стоимость;
• невосприимчивость к коррозии;
• диэлектрическую прочность в 2000 В при сопротивлении в 100 Ом (кожух не нужно заземлять);
• влагонепроницаемость;
• малый вес;
• срок службы до 50 лет;
• гибкость: для организации поворотов трассы не нужны отводы;
• простота монтажа: концы изделий малого и среднего диаметров не нужно паять, что позволяет обойтись без сложного оборудования.

Благодаря кольцевой жесткости гофрированная оболочка не сминается под тяжестью грунта.

Единственный недостаток пластикового кожуха – горючесть. Но благодаря специальным добавкам изделие относится к трудногорючим и самозатухающим.

Особенности гофры для подземной прокладки проводов

Для применения в траншеях выпускают специальные кожухи. Их материал и конструкция учитывают следующие негативные факторы:

• механические усилия от подвижек грунта;
• высокую влажность;
• присутствие химических веществ, попадающих в почву в результате деятельности человека;
• активность грызунов, насекомых, микроорганизмов.

Одновременно снижаются требования к:

• защите от ультрафиолета;
• огнестойкости.

Цвет и характеристики защитной оболочки

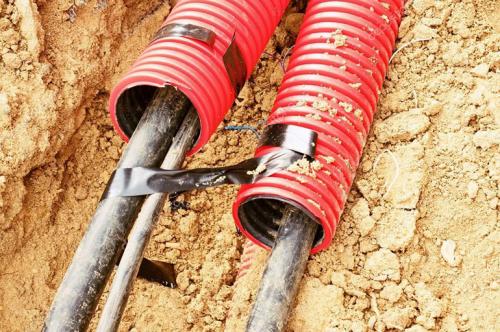

Гофрированная труба для подземного монтажа имеет красный цвет. Это делает ее хорошо видной при вскрытии траншеи.

Стенка у изделия двойная:

• снаружи – гофра, армированная металлической сеткой;
• внутри – гладкий канал.

Такое исполнение делает изделие прочным, придает ему гибкость и одновременно облегчает протяжку линии.

Кожухи изготавливают из материалов со следующими свойствами:

• стойкостью к ударным нагрузкам и вибрации;
• пластичностью;
• диапазоном рабочих температур от -25 до +70°С.

Отрезки изделия снабжены муфтами без раструба для герметичного соединения.

Используемые материалы

Оболочки делают из полиэтилена низкого и высокого давления. ПНД идет на изготовление наружного слоя, ПВД – внутреннего.

Используют только пластик, полученный из первичного сырья – как наиболее качественный.

Гофры из ПВХ, полипропилена и полиамида не подходят для монтажа в грунт. Такие каналы применяют для прокладки проводки в зданиях и на улице.

Как выбрать гофру

Изделия выпускают в 2 исполнениях:

• отрезками длиной до 12 м;
• бухтами по 20, 50 и 100 м (диаметром до 90 мм).

Гофрированная труба для прокладки кабеля в земле. Электротехнические

Для подземных сетей больше подходят двухстенные трубы. В них можно протягивать силовые линии с напряжением переменного или постоянного тока до 1000 В.

Двухстенные трубы выпускают гладкими и гофрированными, их внешняя оболочка сделана из ПНД, а гладкая внутренняя из другой разновидности ПЭ – полиэтилена высокого давления. Наиболее прочными и надежными считаются изделия с гофрированными внешними стенками, которые армированы тонкой стальной проволокой.

Двухстенные гофрированные трубы Источник twimg.com

Прокладка кабеля в земле в трубе ПНД такого вида отличается максимальной простотой и скоростью монтажа благодаря гладким внутренним стенкам, не создающим препятствий для его протяжки. А внешняя гофрированная оболочка обладает превосходной кольцевой жесткостью, не сминается и не ломается под весом толстого слоя грунта. При этом гофрированные трубы обладают небольшим собственным весом, что также облегчает перевозку, раскладку в траншеях и сборку.

Особенности материала, сохраняющего прочность и эластичность при любой температуре, устойчивость к воздействию химически агрессивной среды и ультрафиолетовых солнечных лучей не создают проблем при хранении и позволяют вести монтаж как в летнюю жару, так и в зимнюю стужу.

Особенности монтажа

Электротехническая ПНД труба для кабеля в земле имеет конструктивные особенности, отличающие её от труб общего назначения.

• Для быстрого, надежного и герметичного соединения они снабжаются специальными муфтами без раструбов.
• Для протягивания кабеля через трубу изделия комплектуются специальными зондами в виде стальной проволоки.

Муфты для стыковки отрезков труб Источник elnow.ru

Способы прокладки кабеля в земле – основные моменты и преимущества способа

Владельцы загородных домов и дач для экономии средств обычно используют не дорогие гофрированные, а обычные пластиковые трубы. Отсутствие в них зонда значительно осложняет протяжку кабеля внутри, особенно если он имеет большую линейную протяженность. Чтобы справиться с этой задачей, можно приобрести УЗК (устройство закладки кабеля) в виде длинного смотанного в бухту прутка из стеклопластика с металлическим наконечником.

Стеклопластиковая кабельная протяжка Источник baltspb.ru

Стоит УЗК довольно дорого, что сводит на нет экономию на трубах. Поэтому домашние умельцы изобрели гораздо более дешевое приспособление, состоящее из небольшого цилиндра, вырезанного из поролона, и прикрепленной к нему длинной нитки или тонкой лески. Цилиндр помещается в начало трубы, а к другому её концу подключают пылесос, который засасывает поролон внутрь и заставляет двигаться вперед. К протянутой сквозь трубу нитке привязывают более прочный шнур или проволоку, чтобы в процессе не получить её обрыв, а к нему уже крепят электрические провод. Далее прокладка кабеля в ПНД трубе выполняется так же, как с зондом.

Подбор труб по техническим характеристикам

Чем больше глубина, на которую закладывается гофра для кабеля в землю, тем большей механической прочностью она должна обладать. Прочность зависит не только от толщины стенок, а от их соотношения с диаметром трубы. Оно определяется путем деления внешнего диаметра на толщину стенки и обозначается показателем SDR: чем он ниже, тем выше надежность изделия.

Таблица для определения SDR Источник moikolodets.ru

Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Из таблицы видно, что толщина стенок у труб одного диаметра может отличаться, но она не может быть меньше 2 мм. Например, трубы диаметром 75 мм выпускаются в девяти разновидностях с толщиной стенки от 2,3 мм до 10,3 мм. При таком сечении и минимальной толщине SDR равен 33, тогда как у труб диаметром 16 мм той же толщины этот показатель равен 7,4.

Качество изделий нужно проверять и визуальным осмотром.

• Двухслойные трубы не должны расслаиваться по стыку внутренней и внешней стенки.
• Внутренняя поверхность должна быть гладкой.

При выборе подходящих изделий нужно понимать, что их внутренний диаметр может очень отличаться от наружного. Это важный момент, который напрямую влияет на возможность затяжки в трубу одного или нескольких кабелей нужного сечения.

Гофра для кабеля негорючая. Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

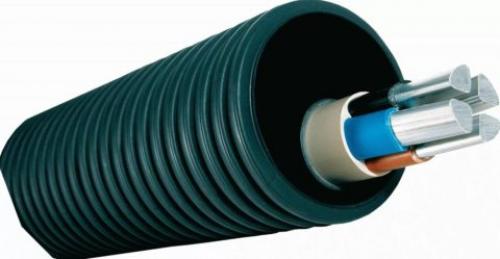

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра под кабел. Назначение гофры

Давайте начнем с самого важного, чтобы сразу себе четко представлять полный функционал такой защиты, и сферы ее применения.

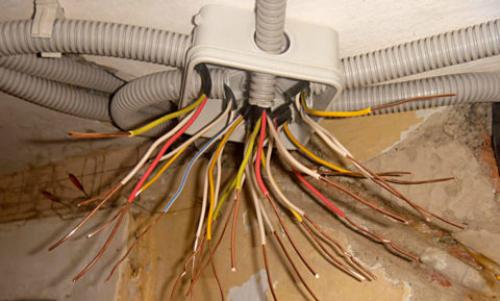

Все провода разведены по помещению в гофре

• Соображения пожарной безопасности – когда электрические провода прокладываются по сгораемым стенам и перекрытиям или за соответствующей обшивкой, например, деревянной вагонкой. Для таких целей используют несгораемые защитные оболочки.
• Защита проводов от механического воздействия – рационально, если проводка расположена за обшивкой. Например, вы решили повесить на стену телевизор и засверливаетесь прямо сквозь отделку в капитальную стену. В этом случае гофра поможет понять, что вы попали не туда, куда нужно.
• Беспрепятственная замена кабеля – подобные ситуации случаются тогда, когда требуется отремонтировать кусок провода, который замурован в стене либо стяжке. Гофра позволяет провести всю операцию без разбивания всей поверхности, в которой спрятаны провода.
• Для защиты кабеля от внешних факторов – имеются в виду атмосферные воздействия, такие как ультрафиолет, перепады температур, влажность и прочее.

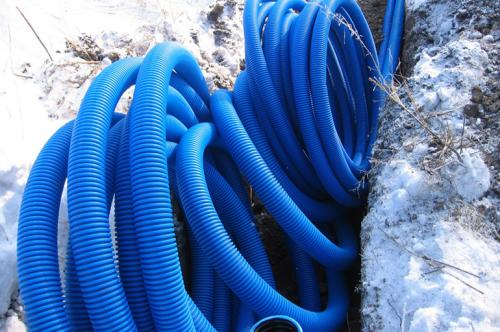

Гофра для кабеля, предназначенная для укладки в грунт

Совет! Не сложно догадаться, что для прокладки на открытом воздухе вам потребуется гофра способная отлично переносить перепады температур, защищенная от влажности, достаточно жесткая, если речь идет об укладке в грунт, и армированная, если кабель будет подвешен.

Отдельно хочется сказать про защиту от механических воздействий, Да, гофра, особенно сделанная из металла, имеет некоторый запас прочности, но противостоять сверлу ей не под силу.

Тут важно быть осторожным при сверлении и внимательно следить за ходом бура. А вообще, вам нужно заранее побеспокоиться о том, чтобы в наличии была фотография или чертеж с расположением скрытой проводки, чтобы проблема такая не возникала.
